MANUAL DE USUARIO K4401 VELLEMAN

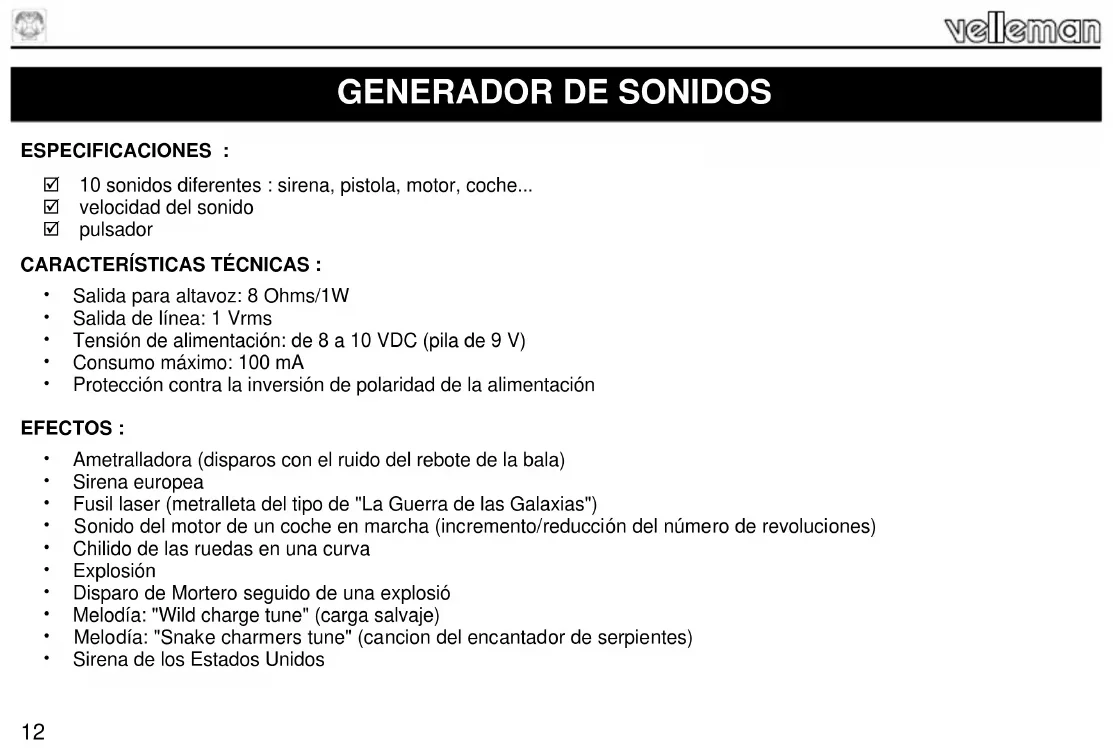

GENERADOR DE SONIDOS13
Lea también el manual del usuario para consejos de soldadura y otras informaciones generales (p.ej. el código de colores de las resistencias y los LEDs) Material necesario para el montaje del kit : Pequeño soldador de 40W máx. Soldadura de 1mm, sin pasta de soldadura. Pequeños alicates de corte.
1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).
2. Coloque los componentes por orden correcto (véase la lista de componentes).
3. Use los cajetines para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.
Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.
1. Monte los diodos. ¡Controle la polaridad!
2. Monte el diodos zener. ¡Controle la polaridad!
3. Monte las resistencias de capa de carbón.
4. Monte el resistencia de película metálica.
5. Monte el soporte de CI. ¡Atención a la posición de la muesca!
Monte el diodo D8 verticalmente y provisionalmente con una conexión. Monte la resistencia R16 también verticalmente y provisionalmente con una conexión en D8 (ánodo). Es posible conectar y cortar los extremos libres del diodo y de la resistencia. La mayoría de los componentes han sido colocados mecánicamente por orden correcto en una banda para su facilidad y para evitar errores. Quite los componentes uno tras uno de la banda.14
7. Monte los condensadores cerámicos.
8. Monte los transistores.
9. Montar los terminales.
10. Montar el potenciómetro de ajuste.
11. Montar los condensadores electrolíticos. Atención a la polaridad!
12. Montar los pulsadores.
13. Colocar el integrado, tipo VK4401 en su zócalo. Atención a la posición de la muesca (ver serigrafía en la placa).
14. Montar el eje sobre el potenciómetro.
15. CONEXIÓN Y UTILIZACIÓN
Verifique si todo ha sido bien montado antes de activar el aparato.
- Colocar el potenciómetro en su posició media.
- Conectar un altavoz (80hms/1W) entre los puntos LS.
- Conectar una alimentación (9VDC) o una pila de 9V a los puntos +9V y –9V.
- Si pulsa Vd. diferentes pulsadores, escuchará diferentes sonidos. ATENCION: Es necesario, para algunos efectos, (p. ej. para las sirenas o el ruido del motor) mantener pulsado el pulsador. Es posible modificar (optimizar) la velocidad de los efectos, girando el potenciómetro de ajuste. Amplificar los ruidos o conectar el circuito a una mesa de mezclas, es posible hacerlo utilizando la salida OUT. Se puede, si lo necesita, desconectar el altavoz. Gracias al emplazamiento de los pulsadores y del potenciómetro de ajuste, es posible la instalación del circuito en una caja de material plástico o su colocación detrás de un pequeño panel.1516 Modifications and typographical errors reserved © Velleman Components nv. H4401B - 2004 - ED1 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com
