MODE D'EMPLOI K8098 VELLEMAN

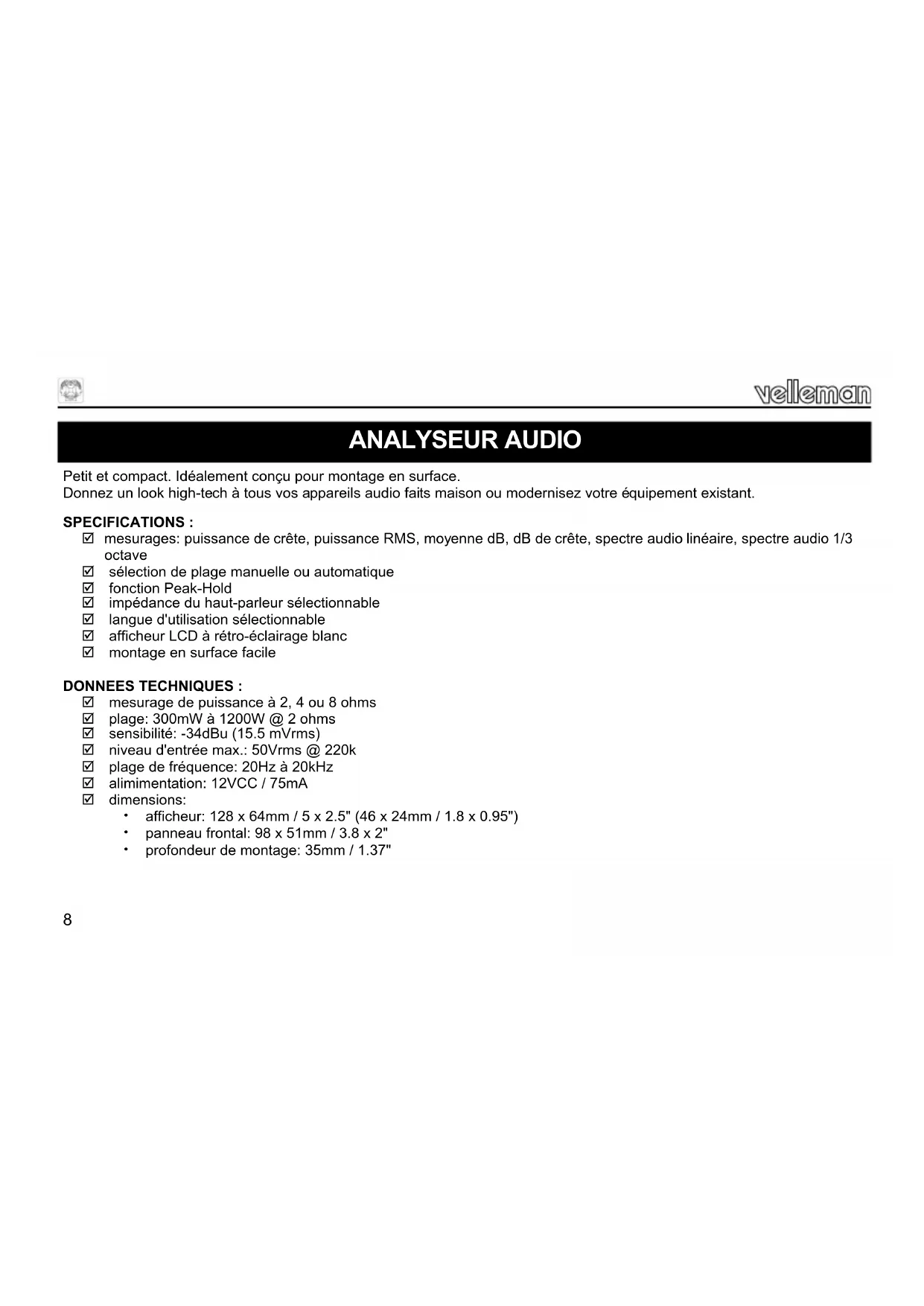

Brugversterker: Schakel in voor gebruik in de auto met een high-power radio of versterker. Demo: weergave van de verschillende schermlay-outs; selecteer (traag - snel - uit). Geavanceerde instellingen8 ANALYSEUR AUDIO Petit et compact. Idéalement conçu pour montage en surface. Donnez un look high-tech à tous vos appareils audio faits maison ou modernisez votre équipement existant. SPECIFICATIONS : mesurages: puissance de crête, puissance RMS, moyenne dB, dB de crête, spectre audio linéaire, spectre audio 1/3 octave sélection de plage manuelle ou automatique fonction Peak-Hold impédance du haut-parleur sélectionnable langue d'utilisation sélectionnable afficheur LCD à rétro-éclairage blanc montage en surface facile DONNEES TECHNIQUES : mesurage de puissance à 2, 4 ou 8 ohms plage: 300mW à 1200W @ 2 ohms sensibilité: -34dBu (15.5 mVrms) niveau d'entrée max.: 50Vrms @ 220k plage de fréquence: 20Hz à 20kHz alimimentation: 12VCC / 75mA dimensions: afficheur: 128 x 64mm / 5 x 2.5" (46 x 24mm / 1.8 x 0.95") panneau frontal: 98 x 51mm / 3.8 x 2" profondeur de montage: 35mm / 1.37"9

I. AVANT DE COMMENCER

Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations. Matériel nécessaire pour le montage du kit: Petit fer à souder de max. 40W. Fine soudure de 1mm, sans pâte à souder. Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, voir l'illustration.

2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.

3. Utilisez les cases pour indiquer votre état d’avancement.

4. Tenez compte des remarques éventuelles dans le texte.

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez les fils de pontage.

2. Montez les résistances.

3. Montez la diodes D1. Attention à la polarité !

4. Montez les supports de CI. Veillez à la position de l’encoche !

L’analyseur audio consiste en 3 parties : le module de base, le module d’affichage et le panneau frontal. Ce kit convient pour un montage dans un boîtier, un panneau... Utilisez la fenêtre dans le panneau comme référence. D’abord, montez le module de base. NE PAS SUIVRE NÉCESSAIREMENT L’ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L’AIDE DE LA LISTE DES PIÈCES !10

5. Montez la bobine axiale.

6. Montez le régulateur de tension, pliez le régulateur comme indiqué sur l'illustration.

7. Montez les condensateurs.

8. Montez et soudez la barrette mâle du côté soudure. Coupez-le sur mesure comme illustré.

9. Montez les condensateurs électrolytiques. Attention à la polarité !

10. Montez le connecteur du circuit imprimé à 4 pôles. Contrôlez le positionnement.

11. Montez et soudez le poussoir du côté soudure (voir ill.).

12. Montez les CI dans leur support. Attention à la position de l'encoche !

13. Montez la barrette femelle du côté composants mais soudez-la du côté de l’afficheur.

1. Passez un couteau, une lime ou un peu de papier de verre sur la tête de chaque vis pour leur donner un aspect rugueux

et pour faciliter le soudage.

2. Assemblez l’unité mais ne serrez pas encore les boulons (ill.1).

3. Positionnez l’unité à l’arrière du panneau de façon à ce que l’unité soit au centre de la fenêtre.

Fixez temporairement l’unité au panneau à l’aide d’un ruban adhésif non permanent (ill. 2). 4. Soudez les 2 boulons diagonaux au panneau frontal. Vérifiez si l’afficheur est toujours positionné au centre de la fenê- tre. Soudez les 2 boulons restants (ill. 3).

5. Ensuite, fixez l’unité à l’aide des 4 écrous et retirer le ruban adhésif.

IV. EXAMPLES DES CONNECTION

Ex. amplificateur en pont ou haute puissance auto-radio Ex. connecté à la sortie d’un haut-parleur Ex. connecté à la sortie LINE OUT Conseil : schéma de connexion pour usage stéréo, voir schéma de connexion.11

Pression brève sur le bouton MODE: sélection d’un mode d’affichage. Pression longue sur le bouton MODE: accès au menu de configuration.

Accédez au menu de configuration en maintenant enfoncé le bouton MODE. - Pression brève: modification des valeurs - Pression longue: fonction suivante - Maintenez enfoncé: sauvegarde des modifications et quitter Vitesse : vitesse de réaction (rapide - moyenne - lente) Impédance: "2", "4" ou "8" ohms pour le calcul de la puissance de sortie d’un haut-parleur lorsque l’unité est connectée à une sortie de haut-parleur. Puissance: sélection "AUTO" ou valeur maximale selon l’impédance sélectionnée. Pour impédance = 2: Choix entre "1200 mW", "12W", "120W" ou "1200W" Pour impédance = 4: Choix entre "600 mW", "6W", "60W" ou "600W" Pour impédance = 8: Choix entre "300 mW", "3W", "30W" ou "300W" Persistance: "Oui" ou "Non" Si sélectionné, des petites barrettes de crête s’affichent également sur l’affichage du spectre audio 1/3 octave. Spectre dB: "dBu" ou "110 dB". (110 dB pour l’affichage "Power dB" de 80dB à max. 110dB selon la plage de puis- sance sélectionnée. Configuration avancée Menu de configuration12

Accédez d’abord au menu de configuration en maintenant enfoncé le bouton MODE et sélectionnez en- suite le menu "Configuration avancée".

Pression brève: modification des valeurs - Pression longue: fonction suivante - Maintenez enfoncé: sauvegarde des modifications et quitter
