GEBRUIKSAANWIJZING K8098 VELLEMAN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie. Benodigdheden om de kit te bouwen: Kleine soldeerbout van max 40W. Dun 1mm soldeersel, zonder soldeervet. Een kleine kniptang.

1. Monteer de onderdelen correct op de print zoals in de illustraties.

2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.

vakjes om uw vorderingen aan te duiden.

4. Hou rekening met eventuele opmerkingen in de tekst.

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

3. Monteer de diode D1. Let op de polariteit!

4. Monteer de IC voetjes, let op dat de stand van de nok overeenkomt!

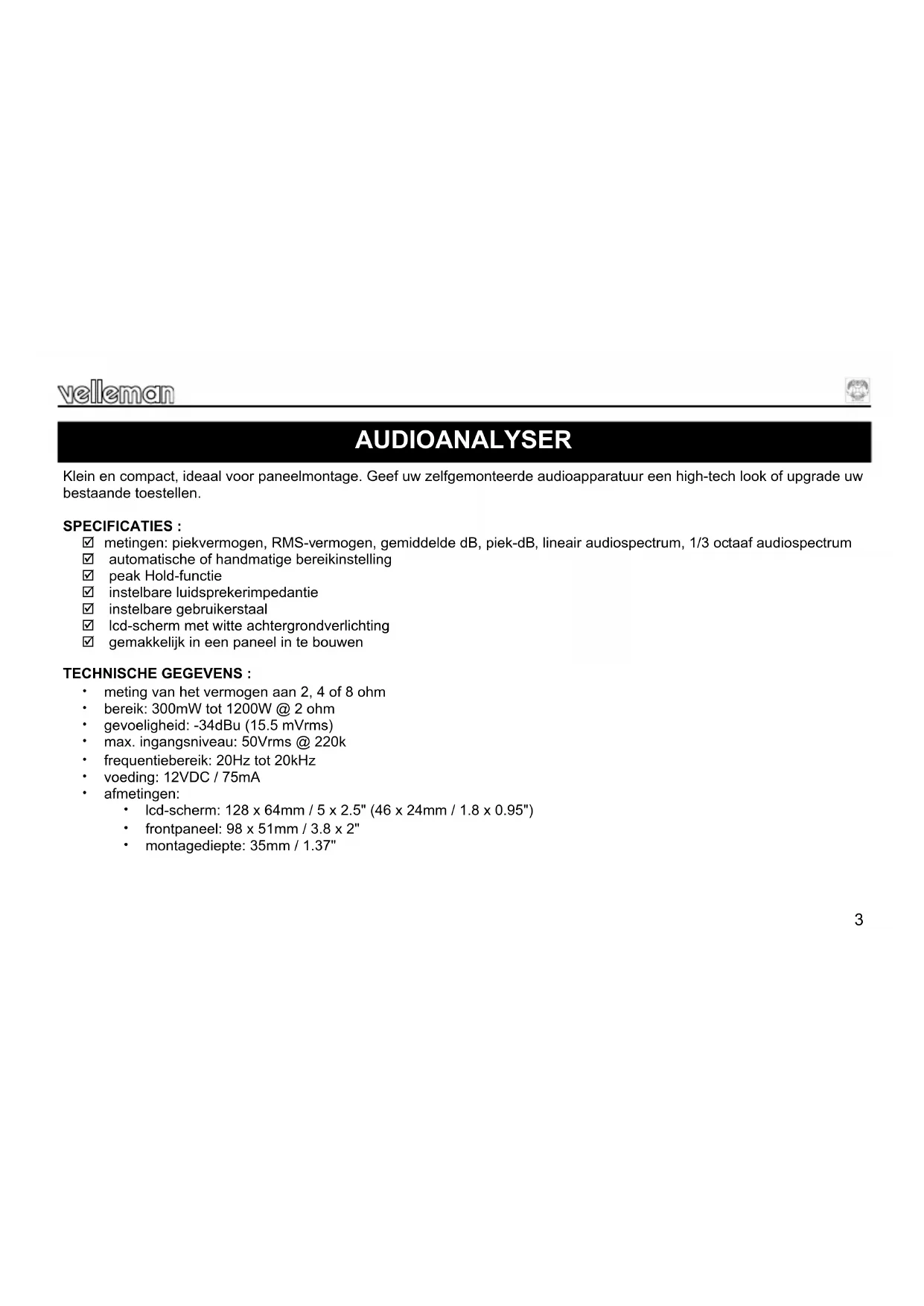

De audioanalyzer bestaat uit 3 delen: de basismodule, de displaymodule en het frontpaneel. Indien gewenst kunt u deze kit in een behuizing of paneel monteren. Gebruik dan de displayuitsparing als referentie.

6. Monteer de spanningsregelaar, buig deze om zoals in de figuur!

7. Monteer de condensatoren.

8. Monteer en soldeer de pinhouder op de soldeerzijde. Knip deze op maat zoals aangegeven op de figuur.

11. Monteer en soldeer de drukknop op de soldeerzijde (zie afb.).

12. Plaats de IC’s in hun voetje. Let op de positie van de nok!

13. Monteer de vrouwelijke pinhouder op de stukzijde maar soldeer op de soldeerzijde.

1. Kras met een mes, een vijl of wat schuurpapier de kop van de 4 bouten wat ruwer zodat deze later gemakkelijker

kunnen gesoldeerd worden aan het frontpaneel.

2. Assembleer het geheel maar draai de bouten nog niet helemaal vast (afb. 1).

3. Plaats het geheel op de achterkant van het frontpaneel zodat het displayscherm centraal in de uitsparing staat. Kleef

deze met niet-permanente tape vast (afb. 2). 4. Soldeer 2 overhoekse bouten vast aan het frontpaneel. Controleer of de display nog centraal staat en soldeer daarna de 2 overige bouten vast (afb. 3).

5. Draai nu het geheel vast met 4 moeren en verwijder de tape.

IV. AANSLUITINGSVOORBEELDEN

Bv. brugversterker of hoog vermogen autoradio Bv. aangesloten op een luidsprekeruitgang Bv. aangesloten op LINE OUT Tip : aansluitschema voor stereo gebruik, zie aansluitschema.6

Korte druk op MODE: selecteren van een meterdisplay Lange druk op MODE: weergeven van het instelmenu

Druk lang op MODE om het instelmenu weer te geven. - Korte druk: wijzigen instelling - Lange druk: volgende functie - Houd ingedrukt: opslaan wijzigingen en instelmenu verlaten Snelheid: reactiesnelheid (Laag - Middel - Hoog) Impedantie: "2", "4" of "8" ohm voor het berekenen van het uitgangsvermogen van een luidspreker in het geval dat de audioanalyzer op een luidsprekeruitgang aangesloten is. Vermogen: "AUTO" bereikinstelling of maximale waarde afhankelijk van de geselecteerde impedantie. Voor impedantie = 2: Mogelijke keuzes zijn "1200 mW", "12W", "120W" of "1200W" Voor impedantie = 4: Mogelijke keuzes zijn "600 mW", "6W", "60W" of "600W" Voor impedantie = 8: Mogelijke keuzes zijn "300 mW", "3W", "30W" of "300W" Persistentie: "Ja" of "Neen" Indien geselecteerd, verschijnen ook kleine piekindicatoren op het scherm van het 1/3 octaaf audiospectrum. Spectrum dB: "dBu" of "110 dB" (110 dB staat voor "Power dB" van 80dB tot max. 110dB, afhankelijk van het geselecteerde vermogenbereik). Geavanceerde instellingen Instelmenu7

Open eerst het instelmenu met een lange druk op MODE en kies daarna voor "Geavanceerde instelling". - Korte druk: wijzigen instelling - Lange druk: volgende functie - Houd ingedrukt: opslaan wijzigingen en instelmenu verlaten

Taal: UK / NL / FR / DE / ES Contrast: kies een contrast tussen 1 - 20 Beeld: normaal of omgekeerd beeld Echt gemiddelde: "Ja" of "Neen" Indien “Neen” geselecteerd is, dan geeft de display de geïntegreerde piekwaarden weer. Bij gebruik van een pure sinusgolf zijn beide waarde dezelfde.

Korte druk op MODE: selecteren van een meterdisplay Lange druk op MODE: weergeven van het instelmenu
