MODE D'EMPLOI Z370M-ITX/ac ASROCK

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté cette carte mère ASRock Z370M-ITX/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spéci cations de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modi cation sans préavis. En cas de modi cations du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans noti cation préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

Carte mère ASRock Z370M-ITX/ac (facteur de forme Mini-ITX)

Guide d'installation rapide ASRock Z370M-ITX/ac

CD d'assistance ASRock Z370M-ITX/ac

2 x câbles de données Serial ATA (SATA) (Optionnel)

1 x panneau de protection E/S

2 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)

1 x vis pour socket M.2 (Optionnel)

1.2 Spécifications

Plateforme	Facteur de forme Mini-ITX
Processeur	Prend en charge les processeurs 8^ème génération Intel* CoreTM (socket 1151)Digi Power designAlimentation à 6 phasesPrend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel®Prend en charge l’overclocking ASRock BCLK Full-range
Chipset	Intel* Z370
Mémoire	Technologie mémoire double canal DDR42 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR44000+(OC)*/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)* 8^ème génération de CPU Intel® prend en charge DDR4 jusqu’à 2666. Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)Capacité max. de la mémoire système : 32GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM
Fente d’expansion	1 x fente PCI Express 3.0 x 16 (PCIE1 :mode x16)* Prend en charge les SSD NVMe comme disques de démarrage1 x socket M.2 vertical (touche E) avec le module Wi-Fi 802.11ac fourni (sur l’E/S arrière)

Graphiques

* La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

Prend en charge la technologie Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics DirectX 12

Codage/Décodage HWA : VP9 8 bits, VP9 10 bits (Encodage uniquement), VP8, HEVC (MPEG-H Part2, h.265), AVC (MPEG4, h.264), MPEG2-Part2 (h.262), JPEG/MJPEG, VC-1 Mémoire partagée max. 1024 Mo

* La taille de la mémoire partagée maximale peut varier selon les différents systèmes d'exploitation.

Trois options de sortie graphique : DisplayPort 1.2 et 2 x ports HDMI

Prend en charge la configuration à triple moniteurs

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 30Hz

Prend en charge la technologie DisplayPort 1.2 avec résolution maximale de 4K × 2K (4096x2304) @ 60 Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge HDCP via ports HDMI et DisplayPort 1.2

Prend en charge la lecture 4K Ultra HD (UHD) avec les ports HDMI et DisplayPort 1.2

Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)

*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.

Compatible audio Blu-ray Premium

Prend en charge la protection contre les surtensions

Couvercles audio série en or fin Nichicon

Réseau	Gigabit LAN 10/100/1000 Mo/s1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211ATPrend en charge la fonction Wake-On-LANPrend en charge la protection contre la foudre/les décharges électrostatiquesPrend en charge la fonction d’économie d’énergie Ethernet 802.3azPrend en charge PXE
Réseau sans-fil	Module Wi-Fi 802.11ac Intel®Prend en charge IEEE 802.11a/b/g/n/acPrend en charge le mode Dual-Band (2,4/5 GHz)Prend en charge la connexion sans-fil à haute vitesse jusqu’à 433MbpsPrend en charge Bluetooth 4.2 / 3.0 + haute vitesse classe II
Connectique du panneau arrière	2 x ports antenne1 x port souris/clavier PS/22 x ports HDMI1 x DisplayPort 1.22 x ports USB 2.0 (Protection contre les décharges électrostatiques)6 x ports USB 3.1 Gen1 (Protection contre les décharges électrostatiques)2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage	6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 15), NCQ, AHCI et Hot Plug** Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.1 x socket Ultra M.2, prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280 touche M et M.2 PCI Express jusqu’à Gen3 x4 (32 Go/s)** ** Prend en charge Intel® OptaneTM Technology** Prend en charge les SSD NVMe comme disques de démarrage** Prend en charge le kit ASRock U.2
Connecteur	1 x embase TPM1 x embase d'intrusion châssis1 x connecteur pour ventilateur de CPU (4 broches)* Le connecteur pour ventilateur de CPU prend en charge un venti-lateur de CPU d'une puissance maximale de 1 A (12 W).1 x connecteur pour ventilateur de châssis (4 broches)1 x connecteur pour ventilateur de châssis optionnel/pompe à eau (4 broches)* Le ventilateur de châssis optionnel/pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1,5 A (18 W).1 x connecteur d'alimentation ATX 24 broches1 x connecteur d'alimentation 12 V 8 broches1 x connecteur audio panneau frontal1 x embase USB 2.0 (2 ports USB 2.0 pris en charge)(Protection contre les décharges électrostatiques)1 x embase USB 3.1 Gen1 (2 ports USB 3.1 Gen1 pris en charge)(Protection contre les décharges électrostatiques)

Caractéris-tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingueCompatible ACPI 6.0 Wake Up Events Compatible SMBIOS 2.7 Réglage de la tension CPU, DRAM, PCH 1,0 V, VCCST, PLL interne CPU

Surveillance du matériel

Détection de température : Ventilateurs de CPU / châssis / châssis optionnel / pompe à eau Tachymètre de ventilateur : Ventilateurs de CPU / châssis / châssis optionnel / pompe à eau Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d’après la température du CPU) : Ventilateurs de CPU / châssis / châssis optionnel / pompe à eau Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU / châssis / châssis optionnel / pompe à eau Détection CHÂSSIS OUVERT Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore

Système Microsoft® Windows® 10 64 bits d'exploitation

Certifications

FCC, CE

ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier (jumper) à 2 broches

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 12)

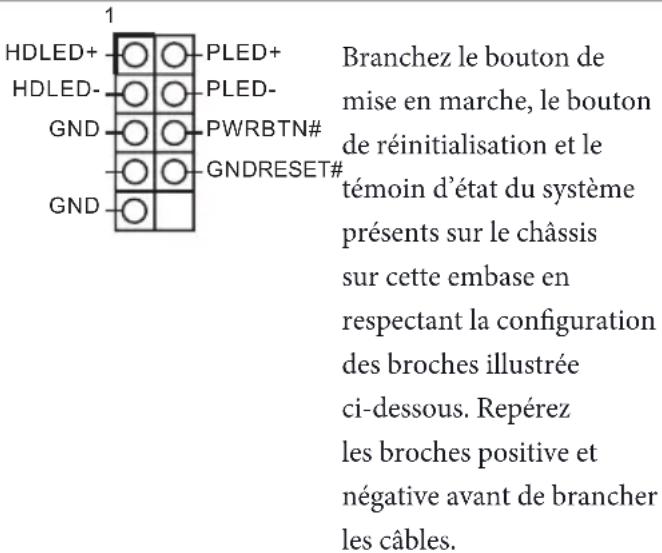

HDLED+ HDLED- GND GND 1 PLED+ PLED- PWRBTN# GNDRESET# Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Connecteurs Serial ATA3

(SATA3_0:

voir p.1, No. 9)

(SATA3_1:

voir p.1, No. 8)

(SATA3_2:

voir p.1, No. 11)

(SATA3_3:

voir p.1, No. 10)

(SATA3_4:

voir p.1, No. 16)

(SATA3_5:

voir p.1, No. 17)

Ces six connecteurs

SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

Embase USB 2.0

(USB_3_4 à 9 broches)

(voir p.1, No. 13)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

Cette carte mère comprend _N un connecteur USB2.0.

Cette embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.1 Gen1

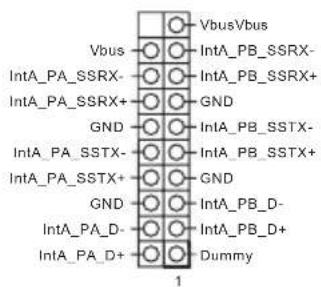

(USB3_6_7 19 broches)

(voir p.1, No. 7)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Cette carte mère comprend un connecteur. Cette embase USB 3.1 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 20)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Embase du haut-parleur du châssis

(SPEAKER1 à 4 broches)

(voir p.1, No. 18)

Veuillez brancher le haut-parleur du châssis sur cette embase.

Connecteur ventilateur châssis / ventilateur pompe à eau

(CHA_FAN1/W_PUMP à 4 broches)

(voir p.1, No. 2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur du ventilateur du châssis

(CHA_FAN2 à 4 broches) (voir p.1, No. 6)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)

FAN_VOLTAGE GND CPU_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)

12 24 13 1

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches.

Connecteur d'alimentation ATX 12V (ATX12V1 à 4 broches) (voir p.1, No. 1)

Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur.

Embase d'intrusion châssis (CI1 à 2 broches) (voir p.1, No. 15)

Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d'intrusion.

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 19)

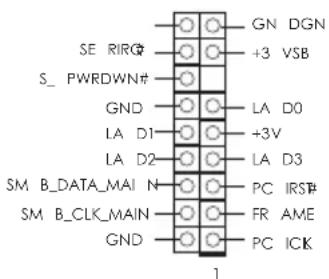

SE RIRQ# +3 VSB S_ PWRDWN# GND LA D0 LA D1 +3V LA D2 LA D3 SM B_DATA_MAIN PC IRS# SM B_CLK_MAIN FR AME GND PC ICK 1

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve-garder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
