Capítulo 1 Introdução

Obrigado por adquirir a placa mãe ASRock Z370M-ITX/ac, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa Mãe ASRock Z370M-ITX/ac (Fator de Forma Mini-ITX)

Guia de Instalação Rápida da ASRock Z370M-ITX/ac

CD de Suporte da ASRock Z370M-ITX/ac

2 x Cabos de dados Serial ATA (SATA) (Opcional)

1 x Painel de E/S

2 Antenas de 2,4/5 GHz da ASRock WiFi (Opcional)

1 x Parafuso para Soquete M.2 (Opcional)

1.2 Especificações

Plataforma	Formato Mini-ITX
CPU	Suporta 8 ^a Geração de Processadores Intel ^ Core ^TM (Soquete 1151)Digi Power designDesign com 6 fases de alimentaçãoSuporta a tecnologia Intel ^ Turbo Boost 2.0Suporta CPU desbloqueado da série K da Intel ^ Suporta Overclocking total ASRock BCLK
Chipset	Intel ^ Z370
Memória	Tecnologia de memória DDR4 de dois canais2 x Slots DIMM DDR4Suporta DDR4 4000+(OC)*/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133não-ECC, memória tampão sem armazenamento* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * 8 ^a Ger Intel ^ CPU suporta DDR4 2666 por overclocking.Suporta módulos de memória ECC UDIMM (opera em modo não-ECC)Capacidade máxima da memória do sistema: 32GBSuporta Extreme Memory Profile (XMP) 2.0 da Intel ^ Contato em Ouro 15μ nos slots DIMM
Slot de expansão	1 x Slot PCI Express 3.0 x16 (PCIE1:modo x16)* Suporta NVMe SSD nos discos de inicialização1 x Soquete M.2 Vertical (Tecla E) com módulo Wi-Fi-802.11ac incluído (na I/O traseira)

Gráficos

* Os gráficos incorporados Intel® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Suporta gráficos incorporados Intel® UHD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Gráficos Intel® UHD

DirectX 12

HWAEncode/Decode: VP9 8-bit, VP9 10-bit (Codificar apenas)

VP8, HEVC (Part2 MPEG-H, h.265), AVC (MPEG4, h. 264),

MPEG2-Part2 (h.262), JPEG/MJPEG, VC-1

Memória compartilhada máxima de 1.024MB

* O tamanho da memória compartilhada máxima pode variar de diferentes sistemas operacionais.

Três opções de saída de gráficos: DisplayPort 1.2 e 2 x portas HDMI

Suporta configuração com três monitores

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 30Hz

Suporta DisplayPort 1.2 com resolução máx. até 4K x 2K (4096x2304) @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta HDCP com Portas HDMI e DisplayPort 1.2

Suporta reprodução HD Ultra (UHD) 4K com portas HDMI e DisplayPort 1.2

Áudio

Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

*Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.

Suporte áudio Blu-ray superior

Suporta Proteção de Sobretensão

Capacitor de Áudio Série Ouro Fino Nichicon

LAN	LAN Gigabit a 10/100/1000 Mb/s1 x Giga PHY Intel* I219V, 1 x GigaLAN Intel* I211ATSuporta Wake-On-LANOferece Suporte à Proteção de Relâmpago/ESDSuporta Energy Efficient Ethernet 802.3azSuporta PXE
LAN sem fios	Módulo Intel® 802.11ac WiFi (Pacote Gratuito)Suporta IEEE 802.11a/b/g/n/acSuporta banda dupla (2,4/5 GHz)Suporta conexão sem fio de alta velocidade até 433MbpsSuporta Bluetooth 4.2 / 3.0 + Classe II de alta velocidade
E/S do painel posterior	2 x Portas de Antena1 x Porta PS/2 para mouse/teclado2 x Portas HDMI1 x DisplayPort 1.22 x Portas USB 2.0 (Suporta Proteção ESD)6 x Portas USB 3.1 Gen1 (Suporta Proteção ESD)2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone
Armazena-mento	6 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel® 15), NCQ, AHCI e Conexão a Quente** Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_0 será desativado.1 x Soquete Ultra M.2, suporta Chave M tipo2230/2242/2260/2280 módulo M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**** Suporta Tecnologia Intel® OptaneTM** Suporta NVMe SSD como discos de inicialização** Suporta Kit ASRock U.2
Conector	1 x Plataforma TPM1 x Gabinete de Alimentação de Instrusão1 x Conector da ventoinha da CPU (4 pinos)* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).1 x Conector da ventoinha do Gabinete (4 pinos)1 x Conector da ventoinha de bomba de água/Chassi opcional (4 pinos)* O Ventilador de Chassi Opcional/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 1,5A máximo (18W) potência do ventilador.1 x Conector alimentação ATX 24 pinos1 x Conector de energia 8-pinos 12V1 x Conector de áudio do painel frontal1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0)(Suporta Proteção ESD)1 x Plataforma USB 3.1 Gen1 (Suporta 2 portas USB 3.1 Gen1)(Suporta Proteção ESD)

Funções da BIOS

AMI Legal UEFI BIOS com suporte multilingue GUIACPI 6.0 compatível com eventos de despertarSuporte SMBIOS 2.7Multi ajuste de tensão de CPU, DRAM, PCH 1,0V, VCCST, PLL Interno CPU

Monitor de hardware

Sensor de Temperatura: Ventilador da CPU, Chassis, Chassis Opcional/Bomba de ÁguaTacômetro da ventoinha: Ventilador da CPU, Chassis, Chassis Opcional/Bomba de ÁguaVentoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): Ventilador da CPU, Chassis, Chassis Opcional/Bomba de ÁguaControle multi-velocidade da ventoinha: Ventilador da CPU, Chassis, Chassis Opcional/Bomba de ÁguaDetecção de ABERTURA da CAIXAMonitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

SO Microsoft® Windows® 10 64-bit

Certificações

FCC, CE

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto dos pinos no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

Conectores série ATA3

(SATA3_0:

ver p.1, N.° 9)

(SATA3_1:

ver p.1, N.° 8)

(SATA3_2:

ver p.1, N.° 11)

(SATA3_3:

ver p.1, N.° 10)

(SATA3_4:

ver p.1, N.° 16)

(SATA3_5:

ver p.1, N.° 17)

Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

* Se M2_1 é ocupado por um dispositivo tipo M2 SATA, SATA3_0 será desativado.

Suporte USB 2.0

(USB_3_4 de 9 pinos)

(ver p.1, N.° 13)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

Há um cabeçote USB2.0 N nesta placa-mãe. Cada suporte USB 2.0 pode ter duas portas.

Plataforma USB 3.1 Gen1

(USB3_6_7 de 19 pinos)

(ver p.l, N.° 7)

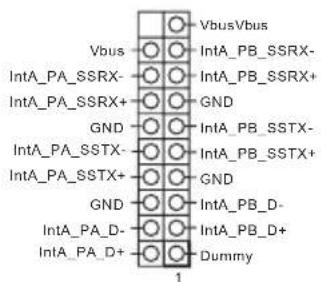

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Há um cabeçote nesta placa-mãe. Este suporte USB 3.1 Gen1 pode suportar duas portas.

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligálos ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Suporte do alto-falante do chassi

Por favor, conecte o alto- falante do chassi a este suporte.

Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.

Conector do ventilador do chassi

Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.

Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.° 3)

FAN_VOLTAGE GND CPU_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5)

12 24 1 13

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos.

Conector de alimentação de 12V ATX (ATX12V1 de 4 pinos) (ver p.1, N.º 1)

Por favor, ligue este conector a uma alimentação de força ATX 12V.

Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 15)

Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
