Capítulo 1 Introducción

Gracias por comprar la placa base ASRock Z370M-ITX/ac, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock Z370M-ITX/ac (factor de forma Mini-ITX)

Guía de instalación rápida de ASRock Z370M-ITX/ac

CD de soporte de ASRock Z370M-ITX/ac

2 x Cables de datos Serie ATA (SATA) (Opcional)

1 x escudo panel I/O

2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)

1 x tornillo para socket M.2 (Opcional)

1.2 Especificaciones

Plataforma	Factor de forma Mini-ITX
CPU	Compatible con la 8 ^a generación de procesadores Intel® CoreTM (Socket 1151)Digi Power designDiseño de 6 fases de alimentaciónAdmite la tecnología Intel® Turbo Boost 2.0Compatible con CPU serie K desbloqueada de Intel®Compatible con overclocking de rango completo BCLK de ASRock
Conjunto de chips	Intel® Z370
Memoria	Tecnología de memoria DDR4 de doble canal2 x ranuras DIMM DDR4Admite memoria sin búfer DDR4 4000+(OC)*/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 no ECC* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)* CPU Intel® de 8 ^a generación compatible con DDR4 de hasta 2666. Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)Capacidad máxima de memoria del sistema: 32 GBAdmite Perfil de memoria extremo de Intel® (XMP) 2.0Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	1 x ranura PCI Express 3.0 x16 (PCIE1::modo x16)* Admite unidad de estado sólido de NVMe como disco de arranque 1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ac integrado (en la E/S trasera)

Gráficos

* Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

Admite Intel ^® UHD Graphics Built-in Visuals: Intel ^® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® UHD Graphics

DirectX 12

Codificación y descodificación HWA: VP9 8 bits, VP9 10 bits (solo codificar), VP8, HEVC (MPEG-H Parte2, h.265), AVC (MPEG4, h.264), MPEG2-Parte2 (h.262) y JPEG/MJPEG, VC-1

Memoria máxima compartida de 1.024MB

* El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

Tres opciones de salida de gráficos: Puertos DisplayPort 1.2 y 2 puertos HDMI

Compatible con tres monitores

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 30Hz

Compatible con DisplayPort 1.2 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

Compatible con HDCP con puertos HDMI y DisplayPort 1.2

Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI y DisplayPort 1.2

Audio

7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec)

*Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Compatible con audio Blu-ray Premium

Admite protección contra sobretensiones

Tapas de audio Nichion de la serie Fine Gold

LAN	Gigabit LAN 10/100/1000 Mb/s1 Giga PHY Intel® I219V, 1 GigaLAN Intel® I211ATAdmite la función Reactivación de LANAdmite protección contra rayos y descargas electrostáticas (ESD)Admite Ethernet 802.3az de eficiencia energéticaAdmite PXE
LAN inalámbrica	Módulo WiFi Intel® 802.11acCompatible con IEEE 802.11a/b/g/n/acCompatible con Banda Dual (2,4/5 GHz)Compatible con conexión inalámbrica de alta velocidad hasta 433 MbpsCompatible con Bluetooth 4.2 / 3.0 + Alta velocidad clase II
E/S en panel posterior	2 x Puertos de antena1 x puerto de ratón/teclado PS/22 x Puertos HDMI1 x DisplayPort 1.22 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)6 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)2 x Puertos LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Almacenamiento	6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI y conexión en caliente** Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.1 x Zócalo Ultra M.2 que admite el módulo SATA3 6,0 Gb/sM.2 de tipo 2230/2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)** ** Compatible con la tecnología OptaneTM de Intel** Admite unidad de estado sólido de NVMe como disco de arranque** Admite el kit U.2 de ASRock
Conector	1 x Conector TPM1 x Base de conexiones para manipulación del chasis1 x Conector para ventilador de la CPU (4 contactos)* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.1 x Conector para ventilador del chasis (4 contactos)1 x Conector para ventilador de bomba de agua u opcional para el chasis (4 contactos)* El ventilador de la bomba de agua/opcional del chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 1,5 A (18 W).1 x conector de alimentación ATX de 24 contactos1 x conector de alimentación de 12V de 8 pines1 x Conector de audio en el panel frontal1 x base de conexiones USB 2.0 (admite 2 puertos USB 2.0).Admite protección contra descargas electrostáticas.1 x base de conexiones USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1). Admite protección contra descargas electrostáticas.
Función de la BIOS	BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüeEventos de reactivación compatibles con ACPI 6.0Admite SMBIOS 2.7Multiajuste de voltaje de CPU, DRAM, PCH 1,0V, VCCST y PLL interno de la CPU
Monitor de hardware	Detección de temperatura: Ventiladores de la bomba de agua/chasis/opcional del chasis/CPUTacómetro del ventilador: Ventiladores de la bomba de agua/chasis/opcional del chasis/CPUVentilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis/opcional del chasis/CPUControl de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis/opcional del chasis/CPUDetección de CARCASA ABIERTASupervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU

so

Microsoft ^® Windows ^® 10 64 bits

Certifica-

ciones

FCC y CE

Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de

CMOS

(CLRMOS1)

(consulte la pág.1, N° 14)

Puente de 2 contactos

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

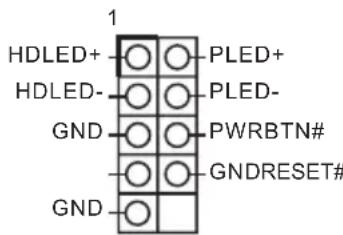

Cabezal del panel del sistema

(PANEL1 de 9 contactos) (consulte la pág.1, N° 12)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

consulte la pág.1, N° 9)

(SATA3_1:

consulte la pág.1, N° 8)

(SATA3_2:

consulte la pág.1, N° 11)

(SATA3_3:

consulte la pág.1, N° 10)

(SATA3_4:

consulte la pág.1, N° 16)

(SATA3_5:

consulte la pág.1, N° 17)

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

Cabezal USB 2.0

(USB_3_4 de 9 contactos)

(consulte la pág.1, N° 13)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

Esta placa base de N conexiones USB2.0 en esta placa base. Cada base de conexiones USB 2.0 admite dos puertos.

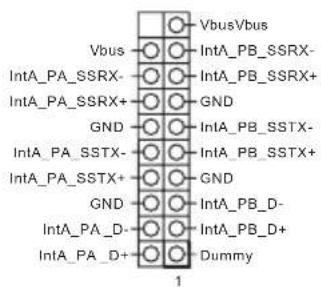

Cabezal USB 3.1 Gen1

(USB3_6_7 de 19 pines)

(consulte la pág.1, N° 7)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.1 Gen1 admite dos puertos.

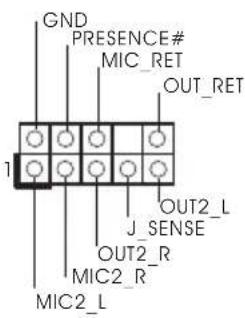

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág.1, N° 20)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Cabezal de altavoces del chasis

(SPEAKER1 de 4 pines)

(consulte la pág.1, N° 18)

Conecte el altavoz del chasis a este cabezal.

Ventilador de chasis / Conectar para el ventilador de la bomba de agua

(CHA_FAN1/W_PUMP de 4 contactos)

(consulte la pág.1, N° 2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el contacto de conexión a tierra.

Conector del ventilador del chasis

(CHA_FAN2 de 4 contactos)

(consulte la pág.1, N° 6)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el contacto de conexión a tierra.

Conector del ventilador de la CPU

(CPU_FAN1 de 4 contactos)

(consulte la pág.1, N° 3)

FAN_VOLTAGE GND CPU_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX

(ATXPWR1 de 24 contactos)

(consulte la pág.1, N° 5)

12 24 1 13

Esta placa base contiene un conector de alimentación ATX de 24 contactos.

Conector de alimentación ATX de 12V

(ATX12V1 de 4 contactos)

(consulte la pág.1, N° 1)

Conecte una fuente de alimentación ATX 12V en este conector.

Cabezal de intrusión de chasis

(CI1 de 2 pines)

(consulte la pág.1, N° 15)

Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

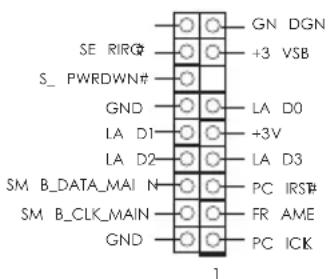

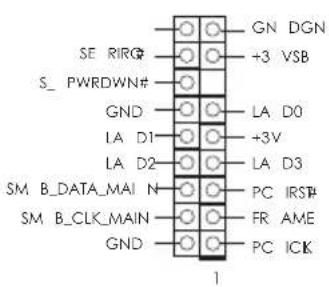

Cabezal TPM

(TPMS1 de 17 contactos)

(consulte la pág.1, N° 19)

SE RIRQ# +3 VSB S_ PWRDWN# GND LA D0 LA D1 +3V LA D2 LA D3 SM B_DATA_MAIN PC IRST# SM B_CLK_MAIN FR AME GND PC ICK 1

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
