用户手册 Z370M-ITX/ac ASROCK

感谢您购买华擎 Z370M-ITX/ac 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。

1.1 包装清单

1.2 规格

平台

CPU

^TM 处理器（插座 1151）

芯片集

内存

3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 非 ECC，非缓冲内存

* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)

* 第 8 代 Intel® CPU 支持 DDR4 最高达 2666。

扩充槽

* 支持 NVMe SSD 用作启动盘

(在后 I/O 上)

图形

* 只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效和 VGA 输出。

采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru™ 3D、Intel® Clear Video HD 技术、Intel® Insider™、Intel® UHD Graphics

HEVC (MPEG-H Part2, h.265)、AVC (MPEG4, h.264)、MPEG2-Part2 (h.262)、JPEG/MJPEG、VC-1

* 最大共享内存大小视操作系统而定。

60Hz

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

(UHD) 播放

音频

音频编解码器）

* 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。

LAN

无线 LAN

后面板 I/O

LED)

存储

RAID 5、RAID 10、Intel Rapid Storage Technology 15）、NCQ、AHCI 和热插拔 *

* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。

M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）**

**支持 Intel® Optane™ 技术

** 支持 NVMe SSD 用作启动盘

**支持华擎U.2套件

接口

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

* 机箱可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。

ESD 保护）

BIOS 功能

特点

多次调整

硬件监控

CPU、机箱、机箱可选 / 水泵风扇

操作系统

Microsoft ^® Windows ^® 10 64-bit

认证

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRMOS1)

(见第 1 页，第 14 个)

2针跳线

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。请记住在清除 CMOS 后取下跳线帽。

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

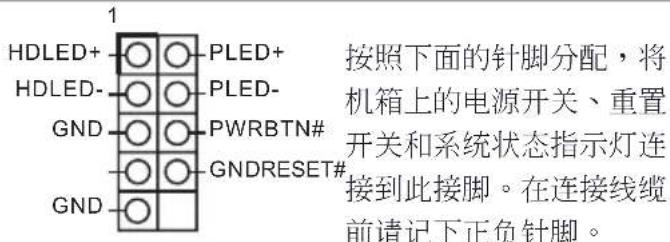

系统面板接脚

(9 针 PANEL1)

(见第1页，第12个)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# 按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源开关):

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET(重置开关):

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED(系统电源LED):

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED(硬盘活动LED):

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

串行 ATA3 接口

(SATA3_0:

见第 1 页，第 9 个）

(SATA3_1:

见第 1 页，第 8 个）

(SATA3_2:

见第 1 页，第 11 个）

(SATA3_3:

见第 1 页，第 10 个）

(SATA3_4:

见第 1 页，第 16 个）

(SATA3_5:

见第 1 页，第 17 个）

这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。

USB 2.0 接脚

(9针USB_3_4)

(见第 1 页，第 13 个)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

此主板上有一个 USB2.0 N接脚。此 USB 2.0 接脚支持两个端口。

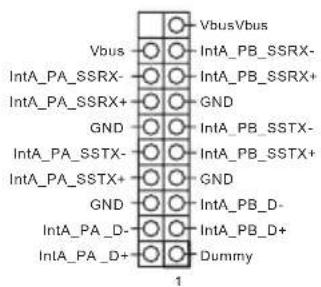

USB 3.1 Gen1 接脚

(19针USB3_6_7)

(见第 1 页，第 7 个)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

此主板上有一个接脚。 此 USB 3.1 Gen1 接脚可以支持两个端口。

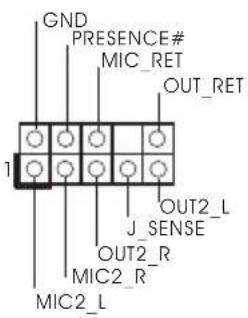

前面板音频接脚

(9针HD_AUDIO1)

(见第 1 页，第 20 个)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC'97音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic” 选项卡，调整 “Recording Volume”。

机箱扬声器接脚

(4针SPEAKER1)

(见第1页，第18个)

请将机箱扬声器连接到此接脚。

机箱风扇 / 水泵风扇接口

(4针 CHA_FAN1/W_PUMP)

(见第1页，第2个)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

机箱风扇接口

(4 针 CHA_FAN2)

(见第1页，第6个)

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第3个)

FAN_VOLTAGE GND CPU_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24针ATXPWR1)

(见第 1 页，第 5 个)

12 24 1 13

此主板提供 24 针 ATX 电源接口。

ATX 12V 电源接口

(4针 ATX12V1)

(见第 1 页，第 1 个)

请将 ATX 12V 电源连接到此接口。

机箱侵入接脚

(2针CI1)

(见第 1 页，第 15 个)

此主板支持 CASE OPEN （机箱打开）检测功能 - 检测机箱盖是否拆下。此功能需要采用侵入检测设计的机箱。

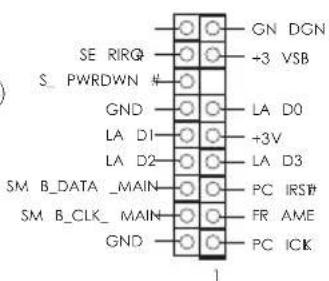

TPM 接脚

(17针TPMS1)

(见第 1 页，第 19 个)

GN DGN +3 VSB SE RIRQ S_ PWRDWN # GND LA D0 LA D1 +3V LA D2 LA D3 SM B_DATA _MAIN PC IRSB SM B_CLK_ MAIN FR AME GND PC ICK 1

此接口支持 Trusted Platform Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

第1章 簡介

感謝您購買華擎 Z370M-ITX/ac 主機板，本主機板經華擎嚴格品管製作，是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。

1.1 包装内容

1.2 規格

平台

CPU

^TM 處理器 (Socket 1151)

晶片組

記憶體

3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 非 ECC、無緩衝記憶體

* 如需更多資訊，請參閱華擎網站上的記憶體支援表。
(http://www.asrock.com/)
* 第 8 代 Intel® CPU 支援最高 2666 DDR4。

擴充插槽

*支援NVMe SSD作為開機磁碟

後 I/O 上 )

顯示卡

* 僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built-in Visuals 及 VGA 輸出。

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影像同步轉檔技術、Intel® InTru™ 3D, Intel® Clear Video HD Technology、Intel® Insider™、Intel® UHD Graphics

VP8, HEVC (MPEG-H Part2、h.265)、AVC (MPEG4, h.264)、MPEG2-Part2 (h.262)、JPEG/MJPEG、VC-1

* 最大共用記憶體的大小可能會隨著作業系統的不同而改變。

DisplayPort 1.2

Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

(UHD) 播放

音訊

功能

* 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組，並透過音訊驅動程式啟用多聲道音訊功能。

LAN

無線 LAN

後面板 I/O

LED)

儲存裝置

RAID 5、RAID 10、Intel 快速儲存技術 15）、NCQ、AHCI 及熱插拔 *

* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。

SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **

**支援 NVMe SSD 作為開機磁碟

**支持華擎 U.2 套件

接頭

* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

* 機殼選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。

保護）

(支援靜電保護)

BIOS 功能

多重調整

硬體

監視器

CPU、機殼、機殼選購／水冷幫浦風扇

扇

作業系統

Microsoft ^® Windows ^® 10 64-bit

認證

*如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，編號14)

2-pin 跳線

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。請牢記，務必在清除 CMOS 後取下跳線蓋。

若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

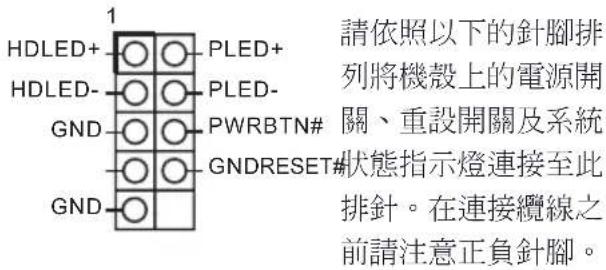

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號12)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# 請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET(重設開關):

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

Serial ATA3 接頭

(SATA3_0:

請參閱第1頁，編號9）

(SATA3_1:

請參閱第1頁，編號8）

(SATA3_2:

請參閱第1頁，編號11）

(SATA3_3:

請參閱第1頁，編號10）

(SATA3_4:

請參閱第1頁，編號16）

(SATA3_5:

請參閱第1頁，編號17）

這六組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。

USB 2.0 排針

(9-pin USB_3_4)

(請參閱第1頁，編號13)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

此主機板上有一個 N USB 2.0 排針。此 USB 2.0 排針皆可支援兩個連接埠。

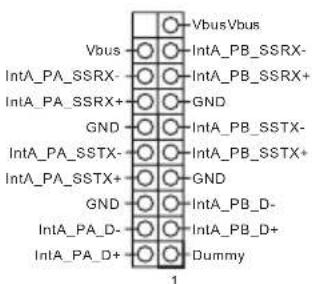

USB 3.1 Gen1 排針

(19-pin USB3_6_7)

(請參閱第1頁，編號7)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX- GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

此主機板上有一個排針。此 USB 3.1 Gen1 排針皆可支援兩個連接埠。

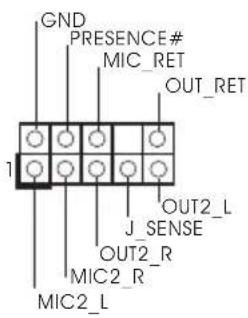

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號20)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼喇叭排針

(4-pin SPEAKER1)

(請參閱第1頁，編號18)

請將機殼喇叭連接至此排針。

機殼風扇 / 水冷幫浦風扇 接頭

(4-pin CHA_FAN1/W_PUMP)

(請參閱第1頁，編號2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

請將風扇纜線連接

至風扇接頭，並比對黑線及接地針腳。

機殼風扇接頭

(4-pin CHA_FAN2)

(請參閱第1頁，編號6)

請將風扇纜線連接

至風扇接頭，並比對黑線及接地針腳。

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號3)

FAN_VOLTAGE CPU_FAN_SPEED GND FAN_SPEED_CONTROL 1 2 3 4

本主機板配備 4-Pin

CPU 風扇 (靜音風扇)

接頭。若您計畫連接

3-Pin CPU 風扇，請

接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號5)

12 24 13 1
