Благодарим вас за приобретение надежной системной платы ASRock Z370M-ITX/ac, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик материнской платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Системная плата ASRock Z370M-ITX/ac (форм-фактор Mini-ITX)

Краткое руководство по установке платы ASRock Z370M-ITX/ac

Компакт-диск с ПО для платы ASRock Z370M-ITX/ac

2 кабеля передачи данных Serial ATA (SATA) (дополнительная принадлежность)

1 экран панели с портами ввода-вывода

2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)

1 x Винт для гнезда М.2 (приобретаются отдельно)

1.2 Технические характеристики

Платформа	Форм-фактор Mini-ITX
ЦП	Поддержка процессоров 8 ^ro поколения Intel ^® Core ^TM (Socket 1151)Digi Power designСистема питания 6Поддерживается технология Intel ^® Turbo Boost 2.0Поддержка процессоров Intel ^® серии К с разблокированным множителемПоддержка полного разгона процессора ASRock BCLK
Чипсет	Intel ^® Z370
Память	Двухканальная память DDR42 х гнезда DDR4 DIMMПоддержка модулей памяти DDR4 4000+(OC)*/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133, не относящихся к ECC, небуферизованной памяти* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)* ЦП Intel ^® 8 ^ro поколения поддерживают память DDR4 с частотой до 2666 МГц.Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ECC)Максимальный объем ОЗУ: 32 ГБПоддерживается Intel ^® Extreme Memory Profile (XMP) 2.0Позолоченные (15 мкм) контакты слотов DIMM
Слотрасширения	1 х Слот PCI Express 3.0 x16 (PCIE1:режим x16)* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.1 вертикальный слот M.2 (ключ E) с входящим в комплект поставки модулем WiFi-802.11ас (на задней панели ввода-вывода)

Графическая подсистема

* Встроенный видеодаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru™ 3D, технология Intel® Clear Video HD, Intel® Insider™, Intel® UHD Graphics DirectX 12 Программно-аппаратное кодирование-декодирование: VP9 8 бит, VP9 10 бит (только кодирование), VP8, HEVC (MPEG-H Part2, h.265), AVC (MPEG4, h.264), MPEG2-Part2 (h.262), JPEG/MJPEG, VC-1 Максимальный объем общей памяти 1024 МБ

* Максимальный объем общей памяти зависит от операционной системы. Три видеовыхода: Порт DisplayPort 1.2 и 2 порта HDMI Поддержка работы с тремя мониторами Поддержка HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 30 Гц Поддерживается DisplayPort 1.2 с максимальным разрешением до 4K × 2K (4096x2304) при 60 Гц Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор) Поддерживается функция HDCP через порты HDMI и DisplayPort 1.2 Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порты HDMI и DisplayPort 1.2

Звук

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

*Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере. Поддержка Premium Blu-ray Audio Защита от перепадов напряжения в электрической сети Конденсаторы для аудиосистем серии Nichicon Fine Gold

LAN	Gigabit Ethernet 10/100/1000 Мбит/с1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211ATПоддерживается пробуждение по ЛВСМолниезащита и защита от электростатических разрядовПоддерживается Energy Efficient Ethernet 802.3azПоддерживается PXE
БеспроводнаяЛВС	Модуль WiFi Intel® 802.11acПоддержка IEEE 802.11a/b/g/n/acПоддержка двух диапазонов (2,4/5 ГГц)Поддержка высокоскоростного беспроводного подключения до 433 Мбит/сПоддержка Bluetooth 4.2 / 3.0 + High speed class II
Порты ввода-вывода на задней панели	2 антенных порта1 порт PS/2 для мыши/клавиатуры2 порта HDMI1 порт DisplayPort 1.22 портов USB 2.0 (с защитой от электростатических разрядов)6 портов USB 3.1 Gen1 (с защитой от электростатических разрядов)2 порта RJ-45 для ЛВС с индикатором (ACT/LINK и SPEED)Разъемы HD Audio: Линейный вход / передние динамики / микрофон
Запоминающие устройства	6 x разъемов SATA3 с пропускной способностью 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15), NCQ, AHCI и «горячего»подключения** Если слот M2_1 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.1 слот Ultra M.2, поддерживается модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0 Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гб/с) с ключом M.**** Поддержка технологии Intel® OptaneTM** Поддерживаются в качестве загрузочных SSD-диски типа NVMe** Поддерживается комплект ASRock U.2.
Разъемы	1 колодка ТРМ1 х колодка для датчика вскрытия корпуса1 разъем для вентилятора охлаждения ЦП, 4-контактный* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).1 х разъем для корпусного вентилятора (4-контактный)1 разъем для дополнительного корпусного вентилятора или помпы водяного охлаждения (4-контактный)* Разъем для дополнительного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт).1 х разъем питания ATX, 24-контактный1 разъем питания 12 В, 8-контактный1 х аудиоразъем на передней панели1 колодка USB 2.0 (2 порта USB 2.0 с защитой от электростатических разрядов)1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)

Параметры	AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса
BIOS	Поддержка функций пробуждения по стандарту ACPI 6.0Поддержка SMBIOS 2.7Регулировка напряжений ЦП, DRAM, PCH 1,0 В, VCCST, внутреннего PLL ЦП

Контроль оборудования

Контроль температуры: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентиляторТахометр: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП):вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентиляторРегулировка скорости вращения: вентилятор ЦП;дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентиляторДатчик вскрытия корпусаКонтроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП

Операционные Microsoft® Windows® 10 (64-разрядная)

системы

Сертификация

FCC, CE

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса

настроек CMOS

(CLRMOS1)

(см. стр. 1, № 14)

2-контактная перемычка

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку.

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

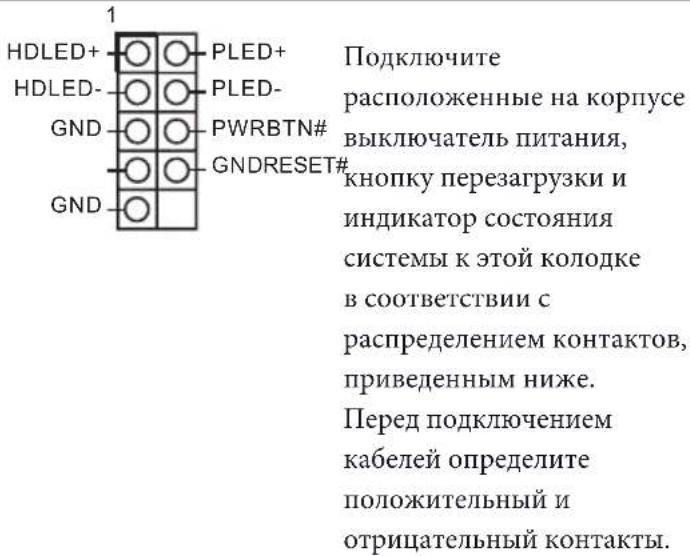

Колодка материнской панели

(9-контактная, PANEL1) (см. стр. 1, № 12)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET# Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Разъемы Serial ATA3

(SATA3_0:

см. стр. 1, № 9)

(SATA3_1:

см. стр. 1, № 8)

(SATA3_2:

см. стр. 1, № 11)

(SATA3_3:

см. стр. 1, № 10)

(SATA3_4:

см. стр. 1, № 16)

(SATA3_5:

см. стр. 1, № 17)

Эти шесть

разъемов SATA3

предназначены для

подключения кабелей

SATA внутренних

запоминающих

устройств для передачи

данных со скоростью

до 6,0 Гб/с.

* Если слот M2_1 занят

устройством М.2 типа

SATA, интерфейс SATA3_0

будет отключен.

Колодка USB 2.0

(9-контактная, USB_3_4)

(см. стр. 1, № 13)

DUMMY GND P+4 P-4 USB_PWR G P+3 P-3 USB_PWR 1

На системной плате

Nпредусмотрена одна

колодка USB 2.0. Эта

колодка USB 2.0 может

поддерживать два порта.

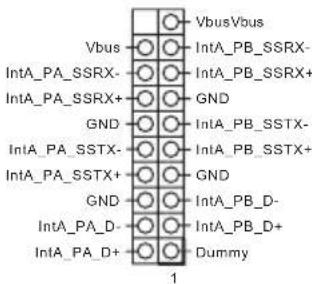

Колодки USB 3.1 Gen1

(19-контактная,USB3_6_7)

(см. стр. 1, № 7)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

На материнской плате

имеется одна колодка.

Эта колодка USB 3.1

Gen1 поддерживает

два порта.

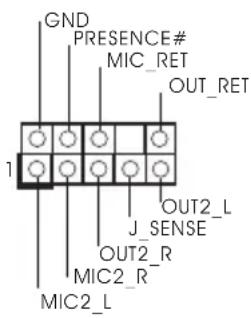

Аудиоколодка передней панели

(9 контактов, HD_ AUDIO1)

(см. стр. 1, № 20)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса

(4-контактная, SPEAKER1)

(см. стр. 1, № 18)

Предназначена

для подключения

динамика корпуса.

Разъем для корпусного вентилятора и вентилятора водяной помпы.

(4-контактный CHA_ FAN1/W_PUMP)

(см. стр. 1, № 2)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Предназначены

для подключения кабелей разъемов

вентиляторов и

подключения черного

провода к заземлению.

Разъем вентилятора корпуса

(4 контактов, CHA_FAN2)

(см. стр. 1, № 6)

Предназначены

для подключения кабелей разъемов

вентиляторов и

подключения черного

провода к заземлению.

Разъем вентилятора охлаждения процессора (4 контакта, CPU_FAN1) (см. стр. 1, № 3)

FAN_VOLTAGE GND CPU_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем питания ATX (24 контакта, ATXPWR1) (см. стр. 1, № 5)

12 24 1 13

Эта материнская плата оснащена 24-контактным разъемом питания АТХ.

Разъем питания ATX 12 B (4 контактов, ATX12V1) (см. стр. 1, № 1)

К данному разъему подключается источник питания АТХ 12 В.

Колодка для датчика вскрытия корпуса (2-контактная, CI1) (см. стр. 1, № 15)

Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

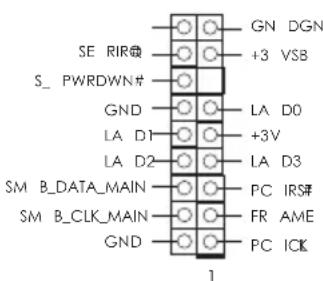

Колодка ТРМ (17 контактов, TPMS1) (см. стр. 1, № 19)

SE RIR# +3 VSB S_ PWRDWN# GND LA D0 LA D1 +3V LA D2 LA D3 SM B_DATA_MAIN PC IRS# SM B_CLK_MAIN FR AME GND PC ICK 1

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
