Caractéristiques techniques	Détails
Format	Micro ATX
Socket	Socket LGA 1151
Chipset	Intel Z170
RAM	4 x DDR4 DIMM, jusqu'à 64 Go, 2133/2400/2666/2800 MHz (OC)
Slots d'extension	2 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Ports USB	6 x USB 3.0, 2 x USB 2.0
Connectivité réseau	LAN 10/100/1000 Mbps
Audio	Realtek ALC1150, 7.1 canaux HD Audio
BIOS	UEFI BIOS, mise à jour via USB
Utilisation	Idéale pour les configurations de jeux et de travail avec processeurs Intel de 6ème génération
Maintenance	Nettoyage régulier des composants, mise à jour du BIOS recommandée
Sécurité	Protection contre les surtensions, sécurisation des ports USB
Informations générales	Compatible avec les systèmes d'exploitation Windows et Linux

FOIRE AUX QUESTIONS - Z170M Extreme4 ASROCK

Comment installer la carte mère ASROCK Z170M Extreme4 ?

Pour installer la carte mère, commencez par éteindre votre ordinateur et débrancher tous les câbles. Retirez le boîtier, placez la carte mère sur les entretoises et vissez-la en place. Assurez-vous que les ports d'E/S sont alignés avec le panneau arrière.

Quels types de mémoire RAM sont compatibles avec la Z170M Extreme4 ?

La carte mère ASROCK Z170M Extreme4 prend en charge la mémoire DDR4 au format DIMM, avec une capacité maximale de 64 Go et une fréquence allant jusqu'à 2400 MHz.

Comment mettre à jour le BIOS de la carte mère ?

Pour mettre à jour le BIOS, téléchargez la dernière version depuis le site officiel d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez votre ordinateur et entrez dans le BIOS. Utilisez l'option 'Instant Flash' pour sélectionner le fichier et suivre les instructions à l'écran.

Pourquoi mon PC ne démarre-t-il pas avec la carte mère ASROCK Z170M Extreme4 ?

Si votre PC ne démarre pas, vérifiez les connexions d'alimentation, assurez-vous que la mémoire RAM et le processeur sont correctement installés. Vérifiez également si la carte mère est correctement ancrée et si les voyants d'alimentation s'allument.

La carte mère prend-elle en charge le SLI ou le CrossFire ?

Oui, la ASROCK Z170M Extreme4 prend en charge le CrossFire d'AMD, mais elle ne prend pas en charge le SLI de NVIDIA.

Comment résoudre les problèmes de surchauffe avec la carte mère ?

Pour résoudre les problèmes de surchauffe, assurez-vous que le ventilateur du processeur fonctionne correctement, nettoyez les poussières de l'intérieur du boîtier et vérifiez que la circulation d'air est adéquate. Vous pouvez également appliquer de la pâte thermique fraîche sur le processeur.

Comment configurer les ports SATA sur la carte mère ?

Pour configurer les ports SATA, accédez au BIOS, puis allez dans l'onglet 'Storage Configuration'. Vous pouvez y activer ou désactiver les ports SATA et configurer le mode AHCI ou IDE selon vos besoins.

Quelle est la garantie de la carte mère ASROCK Z170M Extreme4 ?

La garantie standard pour la carte mère ASROCK Z170M Extreme4 est de 3 ans à partir de la date d'achat, sous réserve des conditions de garantie du fabricant.

MODE D'EMPLOI Z170M Extreme4 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock Z170M Extreme4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock Z170M Extreme4 (facteur de forme Micro ATX)
  • Guide d'installation rapide ASRock Z170M Extreme4
  • CD d'assistance ASRock Z170M Extreme4
  • 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x panneau de protection E/S
  • 1 x vis pour sockets M.2
  • 1 x carte ASRock SLI_Bridge

1.2 Spécifications

Plateforme	Facteur de forme Micro ATX
Processeur	Prend en charge les processeurs ^6 génération Intel® Core ^TM i7/i5/i3/Pentium®/Celeron® (Socket 1151)Conception Digi PowerAlimentation à 6 phasesPrend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel®Prend en charge l’overclocking ASRock BCLK Full-range
Chipset	Intel ^Z 170
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR4 3466+(OC)*/3200(OC)/2933 (OC)/2800 (OC)/2400 (OC)/2133* La fréquence mémoire 3466+(OC) peut uniquement être atteinte lorsqu’un unique module mémoire est installé (mémoire à canal unique).* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)Capacité max. de la mémoire système : 64GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM
Fented’expansion	3 x fentes PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4 :Simple en mode x16 (PCIE1) ; double en mode x8 (PCIE1) / x8 (PCIE3) ; triple en mode x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE4))** Prend en charge les SSD NVMe comme disques de démarrage1 x fentes PCI Express 3.0 x1 (PCIe flexible)Prend en charge AMD Quad CrossFire ^TM et CrossFire ^TM Prend en charge NVIDIA® Quad SLI ^TM et SLI ^TM
Graphiques	La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru ^TM 3D, Intel® Clear Video HD Technology, Intel® Insider ^TM , Intel® HD Graphics 510/530

• Pixel Shader 5.0, DirectX 12
• Mémoire partagée max. 1792Mo
- Double sortie graphique : Prend en charge les ports HDMI et DVI-D via contrôleurs d'affichage indépendants
- Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24 Hz / (3840x2160) @ 30 Hz
- Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)
- Prend en charge les codecs multimédias accélérés : HEVC, VP8, VP9
• Prend en charge HDCP via ports DVI-D et HDMI
- Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI

Audio

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1150)
  • Compatible audio Blu-ray Premium
• Protection contre les surtensions (Protection complète contre les pics ASRock)
  • Prend en charge Purity Sound ^TM 3

- Couvercles audio série en or fin Nichicon

- 115dB SNR DAC avec amplificateur différentiel

- Amplificateur de casque TI° NE5532 Premium (prend en charge les casques jusqu'à 600 Ohms)

- Alimentation Pure

- Technologie Direct Drive

- Blindage isolant PCB

• Prend en charge DTS Connect

Réseau

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I219V
• Prend en charge la fonction Wake-On-LAN
- Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Connectique du panneau arrière

• 1 x port souris/clavier PS/2
• 1 x port DVI-D
- 1 x port HDMI
• 1 x port sortie optique SPDIF
- 1 port USB 3.1 type A (10 Gb/s) (ASMedia ASM1142) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
- 1 port USB 3.1 type C (10 Gb/s) (ASMedia ASM1142) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
- 4 x ports USB 3.0 (Intel® Z170) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
- Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

• 6 x connecteurs SATA3 6.0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 14 et Intel Smart Response), NCQ, AHCI et « Hot Plug »
  * Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 et SATA3_1 est désactivé.
• 1 x socket Ultra M.2, prend en charge les modules M.2 SATA3 6,0 Gb/s et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)
  * Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase pour port COM
• 1 x embase TPM
• 1 x prise DEL d'alimentation et emplacement sur châssis
- 1 x connecteur pour ventilateur de processeur (4 broches) (contrôle de vitesse de ventilateur intelligent)
- 2 x connecteurs pour ventilateur du châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)
• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12 V 8 broches
• 1 x connecteur audio panneau frontal
- 1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

- 1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

Caractéristiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique multilingue
  • Compatible ACPI 5.0 Wake Up Events
  • Prend en charge SMBIOS 2.7
• Réglage de la tension CPU, DRAM, PCH 1,0V, VCCIO, VCCSA

Surveillance du matériel

• Détection de la température du processeur/châssis
• Tachéomètre ventilateur processeur/châssis
- Ventilateur silencieux processeur/châssis (réglage automatique de la vitesse du ventilateur du châssis d'après la température du processeur)
- Contrôle simultané des vitesses des ventilateurs processeur/châssis
• Détection CHASSIS OUVERT
- Surveillance de la tension d'alimentation : +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCIO, VCCSA

Système d'exploitation

• Microsoft® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits / 7 64 bits
  * Pour installer Windows® 7, un disque d'installation modifié avec les pilotes xHCI intégrés au fichier ISO est requis. Reportez-vous à la page 141 pour des instructions plus détaillées.
  * Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails :http://www.asrock.com

Certifications

• FCC, CE, WHQL
• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short

Open

Fonction Clear CMOSPar défaut

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau sys- tème

(PANNEAU1 à 9 broches) (voir p.1, No. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1, No. 15)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

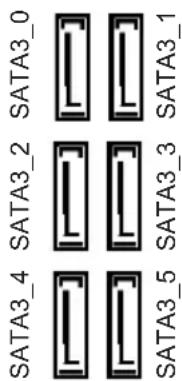

Connecteurs Serial ATA3

(SATA3_0:

voir p.1, No. 8)

(SATA3_1:

voir p.1, No. 9)

(SATA3_2:

voir p.1, No. 10)

(SATA3_3:

voir p.1, No. 11)

(SATA3_4:

voir p.1, No. 13)

(SATA3_5:

voir p.1, No. 12)

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 et SATA3_1 est désactivé.

Embases USB 2.0

(USB1_2 à 9 broches)

(voir p.1, No. 17)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Cette carte mère comprend un connecteur. Cette embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3.0

(USB3_5_6 à 19 broches)

(voir p.1, No. 7)

Vbus/Vbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Cette embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 20)

GND PRESENCE# MIC_RET OUT_RET J SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur du châssis

(CHA_FAN1 à 4 broches) (voir p.1, No. 21)

(CHA_FAN2 à 4 broches) (voir p.1, No. 6)

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur du ventilateur du processeur

(CPU_FAN1 à 4 broches) (voir p.1, No. 2)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches.

Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

Embase pour port série (COM1 à 9 broches) (voir p.1, No. 19)

RRI#1 RRTS#1 GND TTXD1 DDCD#1 CCTS#1 DDSR#1 DDTR#1 RRXD1

Cette embase COM1 prend en charge un module de port série.

Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 18)

GN D +3VSB SERRQ# S_PWRDWN# GN D LAD0 +3V LAD3 LAD2 PCIRST# FRAME SMB_DATA_MAIN SMB_CLK_MAIN GND PCICLK 1

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve-garder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
