MANUAL DE USUARIO Z170M Extreme4 ASROCK

Gracias por comprar la placa base ASRock Z170M Extreme4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock _http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock Z170M Extreme4 (Factor de forma Micro ATX)
  • Guía de instalación rápida de ASRock Z170M Extreme4
  • CD de soporte de ASRock Z170M Extreme4
  • 2 cables de datos Serie ATA (SATA) (Opcional)
  • 1 escudo panel I/O
  • 1 x Tornillo para el zócalo M.2
  • 1 x tarjeta ASRock SLI_Bridge

1.2 Especificaciones

Platafor-ma	• Factor de forma Micro ATX
CPU	• Admite la familia de procesadores Intel® CoreTM i7/i5/i3/Pentium*/Celeron® (zócalo 1151) de la 6a generación• Diseño Digi Power• Diseño de fase de alimentación 6• Compatible con la tecnología de Intel® Turbo Boost 2.0• Compatible con CPU serie K desbloqueada de Intel*• Compatible con overclocking de rango completo BCLK de ASRock
Conjunto de chips	• IntelZ170
Memoria	• Tecnología de memoria DDR4 de doble canal• 4 x Ranuras DIMM DDR4• Admite memoria sin búfer DDR4 3466+(OC)*/3200(OC)/2933 (OC)/2800(OC)/2400(OC)/2133 no ECC.* La frecuencia de memoria 3466+(OC) solamente se puede lograr cuando hay instalado un solo módulo de memoria (memoria de un solo canal).* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)• Capacidad máxima de la memoria del sistema: 64GB• Admite Perfil de memoria extremo de Intel® (XMP) 2.0• Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	• 3 x ranuras PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4: una a x16 (PCIE1); doble a x8 (PCIE1) / x8 (PCIE3); triple a x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE4))** Admite unidad de estado sólido de NVMe como disco de arranque• 1 x ranura PCI Express 3.0 x1 (PCIe flexible)• Compatible con AMD Quad CrossFireXTM y CrossFireXTM• Compatible con NVIDIA® Quad SLITM y SLITM
Gráficos	• La Tecnología visual integrada de gráficos HD de Intel* y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de gráficos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530
  • Pixel Shader 5.0, DirectX 12
  • Memoria compartida máxima: 1792MB
• Salida gráfica dual: compatible con puertos DVI-D y HDMI mediante controladores de pantalla independientes
• Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24 Hz / (3840x2160) a 30 Hz
• Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz
• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)
• Admite códecs multimedia acelerados: HEVC, VP8, VP9
• Compatible con función HDCP con puertos DVI-D y HDMI
• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1150 Audio Codec)
  • Compatible con audio Blu-ray Premium
• Compatible con protección por sobretensión (protección ASRock Full Spike)
  • Compatible con Purity Sound ^TM 3

- Tapas de audio Nichion de la serie Fine Gold

- 115dB SNR DAC con amplificador diferencial

- Amplificador de auriculares de alta calidad TI* NE5532 (admite auriculares de hasta 600 ohmios)

- Entrada de alimentación pura

- Tecnología Direct Drive

- Protección de aislamiento PCB (circuito impreso)

• Compatible con DTS Connect

LAN

• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel ^® I219V
• Compatible con Wake-On-LAN
- Compatible con protección contra rayos y electricidad electrostática (protección ASRock Full Spike)

	Compatible con Ethernet de consumo eficiente de energía 802.3azCompatible con PXE
Paneltrasero I/O	1 puerto de ratón/teclado PS/21 puerto DVI-D1 puerto HDMI1 puerto de salida SPDIF óptica1 Puerto USB 3.1 Tipo A Port (10 Gb/s) (ASMedia ASM1142) (admite protección ESD (protección total contra picos))1 Puerto USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM1142) (admite protección ESD (protección total contra picos))4 Puertos USB 3.0 (Intel® Z170) (admite protección ESD (protección total contra picos ASRock))1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono
Alma-cenami-ento	6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Tech-nology 14 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 y SATA3_1 se deshabilitará.1 x Zócalo Ultra M.2, que admite el módulo SATA3 6,0 Gb/s M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)* Admiteel Kit U.2 de ASRock
Conector	1 Cabezal de puerto COM1 cabezal TPM1 x cabezal de intrusión de chasis y de altavoces1 x Conector (4 contactos) para el ventilador de la CPU (control de velocidad de ventilador inteligente)2 x Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)1 Conector de alimentación ATX de 24 pines1 conector de alimentación de 12V de 8 pines1 Conector de audio del panel frontal1 cabezal USB 2.0 (compatible con 2 puertos USB 2.0) (com-patible con protección contra electricidad estática (protección ASRock Full Spike))1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (com-patible con protección contra electricidad estática (protección ASRock Full Spike))
Función del BIOS	BIOS legal UEFI AMI de compatible con interfaz gráfica de usuario multilingüEventos de reactivación conformes con ACPI 5.0Compatible con SMBIOS 2.7Varios ajustes de voltaje de CPU, DRAM, PCH 1,0 V, VCCIO y VCCSA
Monitor del hardware	Método de sensor de temperatura de la CPU/ChasisTacómetro del ventilador de la CPU/ChasisCPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)Control multivelocidad del ventilador de la CPU/ChasisDetección de CUBIERTA ABIERTAControl de voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU, DRAM, VPPM, PCH 1,0 V, VCCIO y VCCSA
SO	Microsoft® Windows® 10 de 64 bits, 8.1 de 64 bits, 7 de 32 bits y 7 de 64 bits* Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modificado con los controladores xHCI em-paquetados en el archivo ISO. Consulte la página 141 para obtener información más detallada.* Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles:http://www.asrock.com
Certificaciones	FCC, CE, WHQLCompatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Short Open 1 2 3

Puente de borrado de CMOS

(CLRMOS1)

(consulte la pág.1, N.° 16)

2_3 Borrado de CMOSPredeterminado

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 pines)

(consulte la pág.1, N.º 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág.1, N.º 15)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

consulte la pág.1, N.º 8)

(SATA3_1:

consulte la pág.1, N.º 9)

(SATA3_2:

consulte la pág.1, N.º 10)

(SATA3_3:

consulte la pág.1, N.º 11)

(SATA3_4:

consulte la pág.1, N.º 13)

(SATA3_5:

consulte la pág.1, N.º 12)

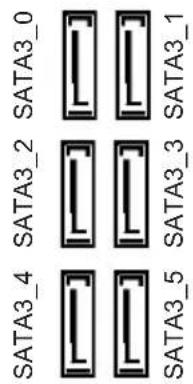

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

* Si M2_1 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 y SATA3_1 se deshabilitará.

Cabezal USB 2.0

(USB1_2 de 9 contactos)

(consulte la pág.1, N.º 17)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Esta placa base tiene otra base de conexiones. Cada base de conexiones USB 2.0 admite dos puertos.

Cabezal USB 3.0

(USB3_5_6 de 19 pines)

(consulte la pág.1, N.º 7)

VbusVbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada base de conexiones USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 20)

GND PRESENCE# MIC_RET OUT_RET J SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (FrontMic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Conectores para el ventilador del chasis

(CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 21)

(CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 6)

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conector del ventilador de la CPU

(CPU_FAN1 de 4 pines) (consulte la pág.1, N.° 2)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentaciónATX(ATXPWR1 de 24 pines)(consulte la pág.1, N.° 5)		Esta placa base contiene unconector de alimentaciónATX de 24 pines. Parautilizar una toma dealimentación ATX de 20pines, conéctela en losPines del 1 al 13.
Conector de alimentaciónATX de 12V(ATX12V1 de 8 pines)(consulte la pág.1, N.° 1)		Esta placa base contiene unconector de alimentaciónATX de 12V y 8 pines.Para utilizar una tomade alimentación ATX de4 pines, conéctela en losPines del 1 al 5.
Cabezal de puerto serie(COM1 de 9 pines)(consulte la pág.1, N.° 19)		Este cabezal COM1 admiteun módulo de puerto serie.
Cabezal TPM(TPMS1 de 17 pines)(consulte la pág.1, N.° 18)		Este conector es compatible con elsistema Módulo de Plataforma Segura (TPM, en inglés), que puedeadmacenar de forma segura claves,certificados digitales, contraseñasy datos. Un sistema TPM tambiénayuda a aumentar la seguridaden la red, protege las identidadesdigitales y garantiza la integridadde la plataforma.

1 Введение

• 1 x Plataforma TPM

(PAINEL1 de 9 pinos) (ver p.1, N.º 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 20)

GND PRESENCE# MIC_RET OUT_RET 1 J SENSE OUT2_L J SENSE OUT2_R MIC2_R MIC2_L

Conectores da Ventoinha do Chassi (CHA_FAN1 de 4 pinos) (ver p.1, N.º 21)

(CHA_FAN2 4 pinos) (ver p.1, N.° 6)

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 19)

RRI#1 RRTS#1 GND TTXD1 DDCD#1 CCTS#1 DDSR#1 DDTR#1 RRXD1

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 18)

GN D +3VSB LAD0 +3 V LAD3 PCIRST# FRAME PCCLK GND SERIRQ# S_PWRDOWN# GN D LAD1 LAD2 SWB_DATA_MAIN SWB_CLK_MAIN QND 1
