KULLANIM KILAVUZU Z170M Extreme4 ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z170M Extreme4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'in web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

• ASRock Z170M Extreme4 Anakartı (Micro ATX Form Faktörü)
• ASRock Z170M Extreme4 Hızlı Kurulum Kılavuzu
• ASRock Z170M Extreme4 Destek CD'si
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı
• 1 x M.2 Yuvası için vida
• 1 x ASRock SLI_Bridge Kartı

1.2 Özellikler

Platform	Micro ATX Form Faktörü
CPU	6. Nesil Intel®CoreTMi7/i5/i3/Pentium*/Celeron®İşlemcileri destekler (Yuva 1151)Dijital Güç tasarımı6 Güç Fazı tasarımıIntel®Turbo Boost 2.0 Teknolojisini desteklerASRock BCLK tam aralıklı Hız Aşırtmayı desteklerASRock Hyper BCLK Motorunu destekler
Yonga kümesi	InteZ170
Bellek	Çift Kanallı DDR4 Bellek Teknolojisi4 x DDR4 DIMM YuvasıDDR4 3466+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400 (OC)/2133 ECC olmayan, arabelleksiz bellek destekler* 3466+(OC) bellek frekansı yalnızca tek bir bellek modülü takıldığında elde edilebilir (tek kanal bellek).* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)Maksimum sistem belleği kapasitesi: 64GBIntel* Üstün Bellek Profili (XMP) 2.0 desteklerDIMM Yuvalarında 15μ Altın Temas
Genişletme Yuvası	3 x PCI Express 3.0 x16 Yuva (PCIE1/PCIE3/PCIE4: x16'da (PCIE1) tek; x8'de (PCIE1) / x8'de (PCIE3) çift; x8'de (PCIE1) / x8'de (PCIE3) / x4'te (PCIE4) üçlü** Önyükleme diskleri olarak NVMe SSD destekler1 x PCI Express 3.0 x1 Yuva (Esnek PCIe)AMD Quad CrossFireXTMve CrossFireXTMdesteğine sahiptirNVIDIA®Quad SLITMve SLITMBirimlerini destekler
Grafikler	Intel®HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics 510/530 ile Intel® Quick Sync Video
  • Pixel Shader 5.0, DirectX 12
  • Maksimum paylaşılan bellek 1792MB
• Çift grafik çıkışı: Bağımsız ekran denetleyicileriyle DVI-D ve HDMI bağlantı noktalarını destekler
• 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz'e kadar maksimum çözünürlükte HDMI destekler
  • 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
• HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
• Hızlandırılmış Medya Kodlayıcıları-Kod Çözücüleri Destekler HEVC, VP8, VP9
  • DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler
• DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler

Ses

• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni)
• Üstün Blu-ray Ses desteği

• Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)
  • Purity Sound ^TM 3 destekler

• Nichicon Fine Gold Serisi Ses Kapakları

• Fark Yükselteci ile 115dB SNR DAC
• TI" NE5532 Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları destekler)
• Saf Güç Girişi
• Doğrudan Bağlantı Teknolojisi
• PCB Ayrı Koruma
  • DTS Connect işlevini destekler

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I219V
• LAN Açılışını Destekler
- Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)

- Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

- PXE özelliğini destekler

Arka Panel I/O

• 1 x PS/2 Fare/Klavye Bağlantı Noktası

• 1 x DVI-D Bağlantı Noktası

• 1 x HDMI Bağlantı Noktası

• 1 x Optik SPDIF Çıkışı Bağlantı Noktası

- 1 x USB 3.1 Tip A Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM1142) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

- 1 x USB 3.1 Tip C Bağlantı Noktası (10 Gb/sn.) (ASMedia ASM1142) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

- 4 x USB 3.0 Bağlantı Noktası (Intel ^® Z170) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

- LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

- HD Ses Jakları: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon

Depolama

* M2_1, bir SATA tipi M.2 aygıtı tarafından kullanılıyororsa, S_SATA3_0 ve SATA3_1 devre dışı bırakılacaktır.

- 1 x Ultra M.2 Yuvası, M.2 SATA3 6.0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) değerine kadar M.2 PCI Express modülünü destekler

* ASRock U.2 Takımını destekler

Bağlayıcı

• 1 x COM Bağlantı Noktası Bağlantısı

• 1 x TPM Bağlantısı

• 1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı

- 1 x İşlemci Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• 2 x Kasa Fanı Bağlayıcısı (4 pimli) (Akıllı Fan Hızı Kontrolü)

• 1 x 24 pim ATX Güç Bağlayıcısı

• 1 x 8 pim 12V Güç Bağlayıcısı

• 1 x Ön Panel Ses Bağlayıcısı

	1 x USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
BIOSÖzelliği	Çok dilli GUI desteği ile AMI UEFI Legal BIOSACPI 5.0 Uyumlu uyandırma olaylarıSMBIOS 2.7 DesteğiCPU, DRAM, PCH 1,0V, VCCIO, VCCSA Çoklu Gerilim Ayarı
DonanımMonitörü	CPU/Kasa sıcaklığı tespitiCPU/Kasa Fanı DevirölçerCPU/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı kasa fanı hızı)CPU/Kasa Fanı çoklu hız kontrolüKASA AÇIK algılamasıVoltaj izleme: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCIO, VCCSA
OS	Microsoft® Windows® 10 64 bit / 8.1 64 bit / 7 32 bit / 7 64 bit* Windows® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yüklemediski gereklidir. Daha ayrıntılı talimatlar için lütfen 141. sayfaya başvurun.* Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin:http://www.asrock.com
Belgeler	FCC, CE, WHCLRp/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek-lidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli

(CLRMOS1)

(bkz. sf.1, No. 16)

CMOS'u TemizleVarsayılan

CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydım silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ıştığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Kasa Yetkisiz Erişim ve Hoparlör Bağlantısı (7 pimli SPK_CI1) (bkz. sf.1, No. 15)

Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın.

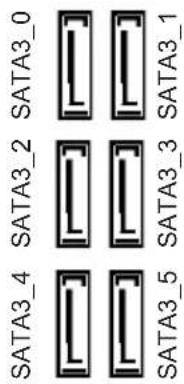

Seri ATA3 Bağlayıcıları (SATA3_0: bkz. sf.1, No. 8) (SATA3_1: bkz. sf.1, No. 9) (SATA3_2: bkz. sf.1, No. 10) (SATA3_3: bkz. sf.1, No. 11) (SATA3_4: bkz. sf.1, No. 13) (SATA3_5: bkz. sf.1, No. 12)

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. * M2_1, bir SATA tipi M.2 aygıtı tarafından kullanılıyororsa, SATA3_0 ve SATA3_1 devre dışı bırakılacaktır.

USB 2.0 Bağlantı (9 pimli USB1_2) (bkz. sf.1, No. 17)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Bu ana kartta bir bağlantı vardır. Bu USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantı (19-pin USB3_5_6) (bkz. sf.1, No. 7)

Vbus/Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Bu anakart üzerinde, G/Ç paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı bulunmaktadır. Bu USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 20)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'i (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Fanı Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 21)

(4-pin CHA_FAN2)

(bkz sf.1, No. 6)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcısı

(4-pin CPU_FAN1)

(bkz sf.1, No. 2)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 5)

Bu anakart, 24-pin

ATX güç bağlayıcısı

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin

13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 1)

Bu anakart, 8-pin ATX

12V güç bağlayıcısı

sağlamaktadır. 4-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin 5'e

bağlayın.

Seri Bağlantı Noktası

Bağlantısı

(9-pin COM1)

(bkz. sf.1, No. 19)

Bu COM1 bağlantısı seri

bağlantı yuvası modülünü

destekler.

TPM bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 18)

GN D 3VSB GND SERIRQ# S_PWRDWIN# GN D +3V LAD1 LAD2 LAD3 PCIRST# LAD4 PCIRST# LAD5 LAD6 LAD7 LAD8 LAD9 SMB_DATA_MAIN SMB_CLK_MAIN FRAME PCCLK 1

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
