ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードである ASRock Z170M Extreme4 マザーボードをお買い上げいただきありがとうございます。ASRock の品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサhttp://www.asrock.com.

1.1 パッケージの内容

• ASRock Z170M Extreme4 マザーボード(マイクロ ATX フォームファクター)
• ASRock Z170M Extreme4 クイックインストールガイド
• ASRock Z170M Extreme4 サポート CD
• 2 x シリアル ATA(SATA) データケーブル(オプション)
• 1 x I/O パネルシールド
• 1 x M.2 ソケット用ねじ
• 1 x ASRock SLI_Bridge カード

ユーザーマニュアル

1.2 仕様

プラットフォーム	マイクロATXフォームファクター
CPU	第6世代Intel®CoreTMi7/i5/i3/Pentium®/Celeron®プロセッサーに対応(ソケット1151)デジタル電源設計6電源フェーズ設計Intel®ターボブースト2.0テクノロジーをサポートIntel®KシリーズアンロックCPUに対応ASRock BCLKフルレンジオーバークロッキングに対応
チップセット	Intel®Z170
メモリ	デュアルチャンネルDDR4メモリテクノロジー4x DDR4 DIMMスロットDDR4 3466+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133ノンECC、アンバッファードメモリに対応*3466+(OC)メモリ周波数を達成できるのは、シングルメモリモジュールが取り付けられている場合だけです(シングルチャンネルメモリ)。詳細については、ASRockウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)システムメモリの最大容量:64GBIntel®エクストリームメモリプロファイル(XMP)2.0に対応DIMMスロットに15μゴールドコンタクトを採用
拡張スロット	3x PCI Express 3.0 x16スロット(PCIE1/PCIE3/PCIE4:x16(PCIE1)でシングル、x8(PCIE1)/x8(PCIE3)でデュアル、x8(PCIE1)/x8(PCIE3)/x4(PCIE4)でトリプル)*起動ディスクとしてNVMe SSDに対応1x PCI Express 3.0 x1スロット(フレキシブルPCIe)AMD Quad CrossFireXTMとCrossFireXTMをサポートNVIDIA®Quad SLITMおよびSLITMをサポート
グラフィックス	Intel®HDグラフィックス内蔵ビジュアルおよびVGA出力は、GPUに統合されたプロセッサーのみでサポートされます。

- Intel®HD グラフィックス内蔵ビジュアルをサポート：AVC、MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、Intel® InTru™ 3D、Intel® クリアビデオ HD テクノロジー、Intel® インサイダー™、Intel® HD グラフィックス 510/530

- Pixel Shader 5.0, DirectX 12

- 最大共有メモリ 1792MB

- デュアルグラフィックス出力 : 独立したディスプレイコントローラーで HDMI ポートと HDMI ポートに対応

- HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

- DVI-D をサポート。最大解像度 1920x1200 @60Hz

- HDMI ポートでオートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR(高ビットレートオーディオ) に対応（HDMI 対応モニターが必要です）

- アクセラレイテッド・メディア・コーデックに対応 : HEVC, VP8, VP9

- DVI-D ポートと HDMI ポートで HDCP に対応

- DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応

オーディオ

- 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC1150 オーディオコーデック)

- プレミアム・ブルーレイ・オーディオ・サポート

- サージ保護に対応（ASRock完全スパイク保護）

- Purity Sound ^TM 3 に対応 - ニチコン製ファインゴールドシリーズオーディオコン デンサ

- SN 比 115dB の DAC(差動アンプ搭載)

- TI® NE5532 プレミアムヘッドセットアンプ（最大 600 Ohms までのヘッドセットに対応）

- ピュアなパワー入力

- ダイレクトドライブテクノロジー

- PCB 絶縁シールド

- DTS 接続をサポート

LAN

- ギガビット LAN 10/100/1000 Mb/秒

- ギガ PHY Intel® I219V

- ウェイクオンラインをサポート

- 雷 / 静電気放電(ESD)保護に対応(ASRock 完全スパイク保護)

- エネルギー効率のよいイーサネット 802.3az をサポート

- PXE をサポート

リアパネル I/O

- 1 x PS/2 マウス / キーボードポート

- 1 x DVI-D ポート

- 1 x HDMI ポート

- 1x光 SPDIF出力ポート

- 1 x USB 3.1 Type-A ポート(10 Gb/s)(ASMedia ASM1142) (静電気放電(ESD)保護に対応(ASRock 完全スパイク保護))

- 1 x USB 3.1 Type-C ポート(10 Gb/s)(ASMedia ASM1142) (静電気放電(ESD)保護に対応(ASRock 完全スパイク保護))

- 4 x USB 3.0 ポート(Intel® Z170))(静電気放電(ESD)保護に対応(ASRock 完全スパイク保護))

- LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)

- HD オーディオジャック: リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク

ストレージ

- 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 14 および Intel スマート・レスポンステクノロジー）、NCQ、AHCI、および、ホットプラグ機能に対応 *SATA タイプ M.2 デバイスで M2_1 を使用している場合は、SATA3_0 および SATA3_1 は無効になります。

- 1 x ウルトラ M.2 ソケット、M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応

* ASRock U.2 キットに対応

コネクタ

- 1xCOMポートヘッダー

- 1xTPMヘッダー

- 1xシャーシイントルージョンとスピーカーヘッダー

- 1 x CPU ファンコネクタ(4 ピン) (スマートファン速度制御)

- 2xシャーシファンコネクタ(4ピン)（スマートファン速度制御）

- 1 x 24 ピン ATX 電源コネクタ

- 1x8ピン12V電源コネクタ

- 1x前面パネルオーディオコネクタ

	1 x USB 2.0 ヘッダー(2 個の USB 2.0 ポートに対応)(静電気放電(ESD)保護に対応(ASRock 完全スパイク保護))1 x USB 3.0 ヘッダー(2 個の USB 3.0 ポートに対応)(静電気放電(ESD)保護に対応(ASRock 完全スパイク保護))
BIOS 機能	AMI UEFI Legal BIOS、多言語 GUI サポート付きACPI 5.0 準拠ウェイクアップイベントSMBIOS 2.7 をサポートCPU、DRAM、PCH 1.0V、VCCIO、VCCSA 電圧マルチ調整
ハードウェアモニター	CPU/シャーシ温度センシングCPU/シャーシファンタコメータCPU/シャーシクワイエットファン(CPU 温度に従ってシャーシファン速度を自動調整)CPU/シャーシファンマルチ速度制御ケース開閉検知電圧監視:+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH 1.0V、VCCIO、VCCSA
OS	Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit* Windows® 7 OS をインストールするために、xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必要です。詳しい説明については 141 ページを参照してください。* 更新された Windows® 10 ドライバについては、ASRock のウェブサイトで詳細をご確認ください:http://www.asrock.com
認証	FCC、CE、WHQLErP/EuP Ready(ErP/EuP 対応電源供給装置が必要です)

*商品詳細については、当社ウェブサイトをご覧くださいhttp://www.asrock.com

BIOS設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。この図は3ピンのジャンパーを表し、ジャンパーキャップがピン1とピン2に被さっているとき、これらのピンは「ショート」です。

Short Open 1 2 3

CMOS クリアジャンパー (CLRMOS1)

(p.1、No.16参照)

2_3 CMOSのクリアデフォルト

CLRCMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒待ってから、ジャンパーキャップを使って CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートします。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status（ステータスの消去）」で調整してください。

1.4 オンボードのヘッダーとコネクター

オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。

システムパネルヘッダー (9 ピンパネル 1) (p.1、No.14 参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの+とーに気をつけてください。

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LEDはオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

シャーシイントルージョン

とスピーカーヘッダー

(7 ピン SPK_CI1)

(p.1、No.15参照)

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

シャーシイントルージョン

とシャーシスピーカーを

このヘッダーに接続して

ください。

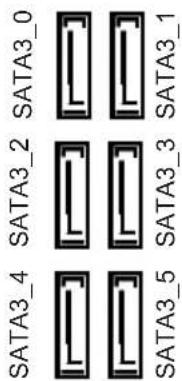

シリアル ATA3 コネクター

(SATA3_0:

p.1、No.8参照)

(SATA3_1:

p.1、No.9参照)

(SATA3_2:

p.1、No.10参照)

(SATA3_3:

p.1、No.11参照)

(SATA3_4:

p.1、No.13参照)

(SATA3_5:

p.1、No.12参照)

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

これら6つのSATA3コネクターは、最高 6.0 Gb/秒

のデータ転送速度で内部

ストレージデバイス用の

SATA データケーブルを サポートします。

* SATA タイプ M.2 デバイスで M2_1 を使用している場合は、SATA3_0 および SATA3_1 は無効になります

USB 2.0 ヘッダー

(9 ピン USB1_2)

(p.1、No.17参照)

USB PWR P- P+ GND DUMMY 1 P- P+ GND USB PWR

このマザーボードには1

つのヘッダーが装備されています。この USB 2.0ヘッダーは、2つのポートをサポートできます。

USB 3.0 ヘッダー

(19 ピン USB3_5_6)

(p.1、No.7 参照)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy 1

I/O パネルの 4 つの USB

3.0 ポートに加えて、このマザーボードには1つのヘッダーが装備されています。この USB 3.0 ヘッダーは、2つのポートをサポートできます。

フロントパネルオーディ オヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.20参照)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

2. AC97オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETと OUT_RETは、HDオーディオパネル専用です。AC'97オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシファンコネクタ

(4 ピン CHA_FAN1)

(p.1、No.21参照)

(4 ピン CHA_FAN2)

(p.1、No.6参照)

ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてください。

CPU ファンコネクタ

(4 ピン CPU_FAN1)

(p.1、No.2参照)

このマザーボードは 4 ピンCPUファン（静音ファン）コネクターを提供します。 3 ピンの CPU ファンを接続する場合には、ピン 1-3 に接続してください。

ATX 電源コネクタ (24 ピン ATXPWR1) (p.1、No.5 参照)

このマザーボードは 24 ピン ATX 電源コネクタを提供します。20 ピンの ATX 電源を使用するには、ピン 1 と 13 番に合わせて接続してください。

ATX 12V 電源コネクター (8 ピン ATX12V1) (p.1、No.1 参照)

このマザーボードは 8 ピン ATX12V 電源コネクターを提供します。4 ピンの ATX 電源を使用するには、ピン 1 と 5 番に合わせて接続してください。

シリアルポートヘッダー (9 ピン COM1) (p.1、No.19 参照)

この COM1 ヘッダーはシリアルポートモジュールをサポートします。

TPM ヘッダー (17 ピン TPMS1) (p.1、No. 18 参照)

GND +3VSB SERIRO# S.PWRDOWN# GND LAD0 +3V LAD1 LAD2 LAD3 PCIRST# SMB_DATA_MAIN SMB_CLK_MAIN FRAME PCCLK GND 1

このコネクターはトラステッドプラットフォームモジュール（TPM）システムをサポートし、鍵、デジタル証明書、パスワード、データを安全に保管することができます。TPMシステムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。

1 简介

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

• AMI UEFI Legal BIOS 含多語 GUI 支援
- ACPI 5.0 符合喚醒自動開機
- 支援 SMBIOS 2.7
- CPU、DRAM、PCH 1.0V、VCCIO、VCCSA 電壓多重調整

硬體監視器

• FCC、CE、WHQL
• ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

機殼防護排針連接至此排針。

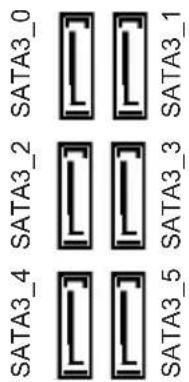

Serial ATA3 接頭

(SATA3_0:

請參閱第1頁，編號8）

(SATA3_1:

請參閱第1頁，編號9）

(SATA3_2:

請參閱第1頁，編號10）

(SATA3_3:

請參閱第1頁，編號11）

(SATA3_4:

請參閱第1頁，編號13）

(SATA3_5:

請參閱第1頁，編號12）

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

這六組 SATA3 接頭

皆支援内部儲存裝

置的 SATA 資料纜

線，最高可達6.0

Gb/s 資料傳輸率。

*若 M2_1 為 SATA

類型的 M.2 裝

置佔用，將會停

用 SATA3_0 和

SATA3_1°

USB 2.0 標頭

(9-pin USB1_2)

(請參閱第1頁，編號17)

USB PWR P- P+ GND DUMMY 1 P- GND P+ USB PWR
