MANUALE UTENTE Z170M Extreme4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z170M Extreme4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre Z170M Extreme4 di ASRock (fattore di forma Micro ATX)
  • Guida rapida di installazione Z170M Extreme4 ASRock
  • CD di supporto Z170M Extreme4 ASRock
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x mascherina metallica posteriore I/O
  • 1 x Vite per Socket M.2
  • 1 x schede ASRock SLI_Bridge

1.2 Specifiche

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Piattaforma	Fattore di forma Micro ATX
CPU	Supporta processori ^th Generation Intel ^ Core ^TM i7/i5/i3/Pentium ^ /Celeron ^ (Socket 1151)Design Digi PowerPotenza a 6 fasiSupporta la tecnologia Intel ^ Turbo Boost 2.0Supporto di CPU unlocked Intel ^ K-SeriesSupporta gamma completa overclocking BCLK ASRock
Chipset	IntelZ170
Memoria	Tecnologia memoria DDR4 Dual Channel4 alloggi DIMM DDR4Supporto di memoria DDR4 3466+(OC)* / 3200(OC) / 2933(OC) / 2800(OC) / 2400(OC) / 2133 non-ECC, un-buffered* La frequenza di memoria 3466+(OC) può essere ottenuta solamente quando è installato un singolo modulo di memoria (memoria a canale singolo).* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock.(http://www.asrock.com/)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel ^ 2.0Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	3 x Alloggi PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4: singolo a x16 (PCIE1); doppio a x8 (PCIE1) / x8 (PCIE3); triplo a x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE4))** Supporto di SSD NVMe come disco d'avvio1 x alloggi PCI Express 3.0 x1 (PCIe flessibile)Supporta AMD Quad CrossFire ^TM e CrossFire ^TM Supporta NVIDIA ^ Quad SLI ^TM e SLI ^TM
Grafica	La videografica integrata della scheda video HD Intel ^ e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.Supporta la videografica integrata della scheda video HD Intel ^ : Intel ^ Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel ^ InTru ^TM 3D, tecnologia Intel ^ Clear Video HD, Intel ^ Insider ^TM , Intel ^ HD Graphics 510/530
	Pixel Shader 5.0, DirectX 12Memoria condivisa max. 1792 MBDoppia uscita grafica: Supporto di porte DVI-D e HDMI tramite controller display indipendentiSupporta HDMI con risoluzione massima fino a 4K x 2K (4096 x 2160) a 24Hz / (3840 x 2160) a 30HzSupporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 HzSupporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)Supporto accelerazione codec multimediale: HEVC, VP8, VP9Supporto di HDCP con le porte DVI-D e HDMISupporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150)Supporto audio Blu-ray PremiumSupporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)Supporto di Purity SoundTM 3- Cappucci audio Nichicon serie Fine Gold- 115dB SNR DAC con amplificatore differenziale-TI° NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohm)- Pura potenza-Tecnologia Direct Drive-Schermatura isolata PCBSupporta DTS Connect
LAN	LAN Gigabit 10/100/1000 Mb/sGiga PHY Intel® I219VSupporta Wake-On-LANSupporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)Supporta Energy Efficient Ethernet 802.3azSupporta PXE
I/O pannello posteriore	1 x porta mouse/tastiera PS/21 x porta DVI-D1 x porta HDMI1 x porta uscita SPDIF ottico1 x Porta USB 3.1 di tipo A (10 Gb/s) (ASMedia ASM1142) (Supporto protezione ESD (protezione ASRock Full Spike))1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM1142) (Supporto protezione ESD (protezione ASRock Full Spike))4 x Porte USB 3.0 (Intel* Z170) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono
Archiviazione	6 x Connettori SATA3 6.0 Gb/s, supportano RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 e SATA3_1 sarà disabilitato.1 x Socket Ultra M.2, supporta il modulo M.2 SATA3 6.0 Gb/s ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)* Supporta kit ASRock U.2
Connettore	1 collettore porta COM1 x Collettore TMP1 x collegamento altoparlante e intrusione telaio1 x Connettore ventola CPU (4 pin) (Smart Fan Speed Control)2 x Connettori ventola telaio (4 pin) (Smart Fan Speed Control)1 connettore alimentazione ATX 24 pin1 x Connettore alimentazione 12V 8-pin1 connettore audio pannello frontale1 x Collettore USB 2.0 (supporta 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
FunzionalitàBIOS	AMI UEFI Legal BIOS con interfaccia di supporto multilingueEventi di riattivazione conformi a ACPI 5.0Supporto SMBIOS 2.7Regolazione multipla tensione CPU, DRAM, PCH 1,0V, VC-CIO, VCCSA
HardwareMonitor	Rilevamento temperatura CPU/telaioTachimetro ventola CPU/telaioVentola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)Ventola CPU/telaio con controllo di varie velocitàRilevamento CASE OPENMonitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH 1,0V, VCCIO, VCCSA
SO	Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit* Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 141 per altre istruzioni dettagliate.* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo:http://www.asrock.com
Certificazioni	FCC, CE, WHQLErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short

Open

Jumper per azzerare la CMOS

(CLRMOS1)

(vedere pag. 1, n. 16)

Azzerare la CMOSpredefinito

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione,

l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, n. 15)

Collegare l'intrusione tel- aio e l'altoparlante a questo collegamento.

Connettori Serial ATA3

(SATA3_0:

vedere pag. 1, n. 8)

(SATA3_1:

vedere pag. 1, n. 9)

(SATA3_2:

vedere pag.1, n. 10)

(SATA3_3:

vedere pag.1, n. 11)

(SATA3_4:

vedere pag.1, n. 13)

(SATA3_5:

vedere pag.1, n. 12)

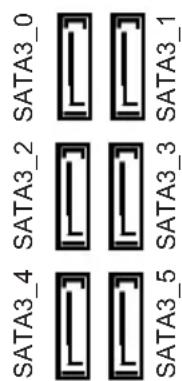

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

* Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 e SATA3_1 sarà disabilitato.

Header USB 2.0

(USB1_2 a 9 pin)

(vedere pag. 1, n. 17)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Su questa scheda madre c'è un connettore. Questo connettore USB 2.0 può supportare due porte.

Header USB 3.0

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 7)

VbusVbus Vbus-○○○ IntA_PB_SSRX- IntA_PA_SSRX-○○○ IntA_PB_SSRX+ GND GND ○○○ IntA_PB_SSTX- IntA_PA_SSTX-○○○ IntA_PB_SSTX+ GND GND ○○○ IntA_PB_D- IntA_PA_D-○○○ IntA_PB_D+ IntA_PA_D+○○○ Dummy 1

Oltre alle quattro porte USB 3.0 del pannello I/O, questa scheda madre è dotata di un collettore. Questo connettore USB 3.0 può supportare due porte.

Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 20)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sullheader audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 21)

(CHA_FAN2 a 4 pin) (vedere pag. 1, n. 6)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 19)

Questo header COM1 supporta un modulo di porta seriale.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 18)

GND +3VSB SERRQ# S_PWRDOWN# GND +3V LAD0 LAD3 PCIRST# FRAME PCCLK SMB_DATA_MAIN SMB_CLK_MAIN GND 1

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
