用户手册 Z170M Extreme4 ASROCK

感谢您购买华擎 Z170M Extreme4 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 Z170M Extreme4 主板（Micro ATX 规格尺寸）
• 华擎 Z170M Extreme4 快速安装指南
• 华擎 Z170M Extreme4 支持光盘
• 2x串行ATA(SATA)数据线（选购）
• 1xI/O 面板
• 1x螺丝（供 M.2 插座使用）
• 1x华擎SLI_Bridge卡

1.2 规格

平台	• Micro ATX 规格尺寸
CPU	• 支持第 6 代 Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 处理器 (Socket 1151)• Digi Power(帝捷)设计• 6 电源相设计• 支持 Intel® Turbo Boost 2.0 技术• 支持 Intel® K 系列不锁频 CPU• 支持 ASRock 超级外频芯片
芯片集	• Intel Z170
内存	• 双通道 DDR4 内存技术• 4 x DDR4 DIMM 槽• 支持 DDR4 3466+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 非 ECC,非缓冲内存* 仅在安装单个内存模块(单通道内存)时才能实现 3466+(OC)内存频率。* 请参阅华擎网站上的 Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)• 支持系统内存最大容量:64GB• 支持 Intel® Extreme Memory Profile (XMP) 2.0• DIMM 插槽中 15 μ 金触点
扩充槽	• 3 x PCI Express 3.0 x16 槽(PCIE1/PCIE3/PCIE4:单 - x16 (PCIE1);双 - x8 (PCIE1) / x8 (PCIE3);三 - x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE4))* * 支持 NVMe SSD 用作启动盘• 1 x PCI Express 3.0 x1 槽(弹性化插槽)• 支持 AMD Quad CrossFireXTM 和 CrossFireXTM• 支持 NVIDIA® Quad SLITM 和 SLITM
图形	• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效和 VGA 输出。• 支持 Intel® HD Graphics 内置视效 :Intel® 快速同步视频,采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTruTM 3D、Intel® Clear Video HD 技术、Intel® InsiderTM、Intel® HD Graphics 510/530

• Pixel Shader 5.0、DirectX 12
• 最大共享内存 1792MB
• 双图形输出：通过独立显示控制器支持 DVI-D 和 HDMI 端口
• 支持 HDMI，最大分辨率可达 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200
• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）
• 支持“加速媒体编解码器”: HEVC, VP8, VP9
• 通过 DVI-D 和 HDMI 端口支持 HDCP
• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD) 播放

音频

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1150 音频编解码器）
• 优质 Blu-ray 音频支持
• 支持电涌保护（华擎全防护）
• 支持 Purity Sound ^TM 3
• Nichicon Fine Gold 系列音频电容
• 115dB SNR DAC，带微分放大器
• TI® NE5532高品质耳机放大器（支持最高600 Ohm耳机）
• 纯净电源
• Direct Drive（直接驱动）技术
• PCB 隔离罩
• 支持 DTS 连接

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I219V
- 支持 Wake-On-LAN（网上唤醒）
- 支持雷电 /ESD 保护（华擎全防护）
- 支持高能效以太网 802.3az
- 支持 PXE

后面板 I/ O

• 1xPS/2鼠标 / 键盘端口
• 1xDVI-D端口
• 1xHDMI端口

• 1x光学SPDIF输出端口

• 1 x USB 3.1 A 类型端口 (10 Gb/s)(ASMedia ASM1142)（支持 ESD 保护，即华擎全防护）

• 1 x USB 3.1 C 类型端口 (10 Gb/s)(ASMedia ASM1142)（支持 ESD 保护，即华擎全防护）
• 4 x USB 3.0 端口（Intel® Z170，支持 ESD 保护，即华擎全防护）
• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）
• 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风

存储

• 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 14 和 Intel Smart Response Technology）、NCQ、AHCI 和热插拔如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 和 SATA3_1 将被禁用。
• 1 x 超级 M.2 接口，支持 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）
  * 支持华擎 U.2 套件

接口

• 1xCOM端口接头
• 1xTPM接脚
• 1x机箱侵入和扬声器接脚
• 1xCPU风扇接口（4针）（智能风扇速度控制）
• 2x机箱风扇接口（4针）（智能风扇速度控制）
• 1x24针 ATX电源接口
• 1x8针 12V电源接口
• 1x前面板音频接口
• 1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护，即华擎全防护）
• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持 ESD 保护，即华擎全防护）

BIOS功能特点

• AMI UEFI Legal BIOS，支持多语言 GUI
- ACPI 5.0 兼容唤醒事件
- SMBIOS 2.7 支持
- CPU、DRAM、PCH 1.0V、VCCIO、VCCSA 电压多次调整

硬件监控

• CPU/机箱温度感测
• CPU/机箱风扇转速计
• CPU/机箱静音风扇（根据CPU温度自动调整机箱风扇速度）
• CPU/机箱风扇多种速度控制
• CASE OPEN（机箱打开）检测
• 电压监控：+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH 1.0V、VCCIO、VCCSA

操作系统

• Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit
  * 要安装 Windows* 7 OS，需要 xHCI 驱动程序已封闭到 ISO 文件的经修改的安装盘。请参考第 141 页了解详情。
  * 有关已更新的 Windows ^® 10 驱动程序，请访问华擎网站了解详情 :http://www.asrock.com

认证

• FCC、CE、WHQL
• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

清除 CMOS 跳线 (CLRMOS1)

(见第 1 页，第 16 个)

清除 CMOS默认

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针 PANEL1)

(见第1页，第14个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动LED）：

连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时，此LED亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

机箱侵入和扬声器接脚

(7针SPK_CI1)

(见第 1 页，第 15 个)

请将机箱侵入和机箱扬声器连接到到此接脚。

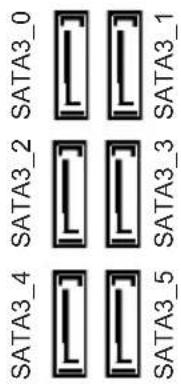

串行 ATA3 接口

(SATA3_0:

见第 1 页，第 8 个）

(SATA3_1:

见第 1 页，第 9 个）

(SATA3_2:

见第 1 页，第 10 个）

(SATA3_3:

见第 1 页，第 11 个）

(SATA3_4:

见第 1 页，第 13 个）

(SATA3_5:

见第 1 页，第 12 个）

SATA3_4 SATA3_2 SATA3_0 SATA3_5 SATA3_3 SATA3_1

这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 和 SATA3_1 将被禁用。

USB 2.0 接脚

(9针 USB1_2)

(见第 1 页，第 17 个)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

此主板上有一个接脚。 此 USB 2.0 接脚支持两个端口。

USB 3.0 接脚

(19针USB3_5_6)

(见第 1 页，第 7 个)

VbusVbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

除 I/O 面板上的四个 USB 3.0 端口外，此主板上还有一个接脚。此 USB 3.0 接脚支持两个端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第 1 页，第 20 个)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）

选项卡，调整“Recording Volume”（录音音量）。

机箱风扇接口

(4针 CHA_FAN1)

(见第1页，第21个)

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

(4针 CHA_FAN2)

(见第1页，第6个)

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第2个)

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24 针 ATXPWR1)

(见第 1 页，第 5 个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针 ATX12V1)

(见第 1 页，第 1 个)

此主板提供8针ATX

12V 电源接口。要使用 4

针 ATX 电源，请沿针脚

1 和针脚 5 插接它。

串行端口接脚

(9针COM1)

(见第 1 页，第 19 个)

RR#1 RRTS#1 GND TTXD1 DDCD#1 CCTS#1 DDS#1 DDTR#1 RRXD1 1

此 COM1 接脚支持串行端口模块。

TPM 接脚

(17 针 TPMS1)

(见第 1 页，第 18 个)

GN D +3VSB GND SERIRQ# S_PWRDWN# GN D LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN QND LAD0 +3 V LAD3 PCIRST# FRAME PCICLK 1

此接口支持 Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 Z170M Extreme4 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

1.1 包装内容

• 華擎 Z170M Extreme4 主機板（Micro ATX 尺寸）
• 華擎 Z170M Extreme4 快速安裝指南
• 華擎 Z170M Extreme4 支援光碟
• 2 x Serial ATA (SATA) 資料纜線（選用）
• 1xI/O 面板外罩
• 1x螺絲（適用於M.2插座）
• 1x華擎SLI_Bridge卡

1.2 規格

平台	• Micro ATX尺寸
CPU	•支援第6代Intel®CoreTMi7/i5/i3/Pentium®/Celeron®處理器(插座1151)•數位電源設計 (Digi Power)•6電源相位設計•支援Intel®Turbo Boost 2.0技術•支援華擎BCLK全域電壓超頻•支援ASRock超級外頻晶片
晶片組	•Intel®Z170
記憶體	•雙通道DDR4記憶體技術•4 x DDR4 DIMM插槽•支援DDR4 3466+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133非ECC、無緩衝記憶體*安裝單一記憶體模組(單通道記憶體)時才能達到3466+(OC)記憶體頻率。*如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)•最大系統記憶體容量:64GB•支援Intel®Extreme Memory Profile (XMP) 2.0•15μ特厚鍍金插槽
擴充插槽	•3 x PCI Express 3.0 x16插槽 (PCIE1/PCIE3/PCIE4:單x16(PCIE1);雙x8(PCIE1)/x8(PCIE3);三x8(PCIE1)/x8(PCIE3)/x4(PCIE4))*•支援NVMe SSD作為開機磁碟•1 x PCI Express 3.0 x1插槽(彈性化插槽)•支援AMD Quad CrossFireXTM及CrossFireXTM•支援NVIDIA®Quad SLITM及SLITM
顯示卡	•僅限整合GPU的處理器才可支援Intel®HD Graphics Built-in Visuals及VGA輸出。•支援Intel®HD Graphics Built-in Visuals:轉換AVC、MVC(S3D)及MPEG-2 Full HW Encode1的Intel®高速影像同步轉檔技術、Intel®InTruTM 3D,Intel®Clear Video HD Technology、Intel®InsiderTM、Intel®HD Graphics 510/530

• Pixel Shader 5.0, DirectX 12
  • 最大共用記憶體 1792MB
• 雙圖形輸出：透過獨立顯示控制器支援 DVI-D 及 HDMI 連接埠
• 支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI
• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D
• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）
  • 支援加速媒體轉碼器：HEVC, VP8, VP9
• 支援含DVI-D及HDMI连接埠的HDCP
• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray (BD) 播放

音訊

• 7.1 CH HD 音訊含內容保護（Realtek ALC1150 音訊轉碼器）功能
• 高階藍光音訊支援
  • 支援突波保護（華擎全防護技術）
  • 支援 Purity Sound ^TM 3 天籟美聲
• Nichicon Fine Gold 系列音響級電容
• 115dB SNR DAC 及差動放大器
• TI® NE5532 Premium Headset Amplifie（支援最高可達 600 Ohms 的耳機）
• 純淨電源
• 直驅技術
• PCB 隔離遮蔽
• 支援 DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I219V
- 支援網路喚醒
- 支援雷擊／靜電保護（華擎全防護技術）
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE

後面板 I/O

• 1xPS/2滑鼠／鍵盤連接埠
• 1 x DVI-D 連接埠
• 1 x HDMI 連接埠

• 1 x 光纖 SPDIF 輸出連接埠

• 1 x USB 3.1 A 類型連接埠 (10 Gb/s) (ASMedia ASM1142)（支援靜電保護（華擎全防護））

• 1 x USB 3.1 C 類型連接埠 (10 Gb/s) (ASMedia ASM1142)（支援靜電保護（華擎全防護））
• 4 x USB 3.0 連接埠 (Intel° Z170)（支援靜電保護（華擎全防護））
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）
• HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風

儲存裝置

- 6 x SATA3 6.0 Gb/s 接頭可支援 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 14 及 Intel 智慧反應技術）、NCQ、AHCI 及熱插拔等

* 若 M2_1 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0 和 SATA3_1。

- 1 x Ultra M.2 插座，支援 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）

* 支持華擎 U.2 套件

接頭

• 1xCOM連接埠排針
• 1xTPM排針
• 1 x 機殼防護排針
• 1 x CPU 風扇接頭 (4-pin)（智慧型風扇速度控制）
• 2 x 機殼風扇接頭 (4-pin)（智慧型風扇速度控制）
• 1 x 24 pin ATX 電源接頭
• 1 x 8 pin 12V 電源接頭
• 1x前面板音訊接頭
• 1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護（華擎全防護技術））
• 1 x USB 3.0 排針（支援 2 個 USB 3.0 連接埠）（支援靜電保護（華擎全防護技術））

BIOS 功能

• CPU／機殼溫度感應
• CPU／機殼風扇轉速計
• CPU／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速度）
• CPU／機殼風扇多重速度控制
• 機殼開啟偵測
• 電壓監控：+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH 1.0V、VCCIO、VCCSA

作業系統

• Microsoft® Windows® 10 64 位元／8.1 64 位元／7 32 位元／7 64 位元
  * 若要安裝 Windows® 7 作業系統，需要使用修改過的安裝光碟（已將 xHCI 驅動程式封裝至 ISO 檔案）。如需詳細說明，請查看第 141 頁。
  * 關於最新 Windows” 10 驅動程式的詳細資訊，請瀏覽華擎網站：http://www.asrock.com

認證

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，編號16)

清除 CMOS 預設

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET(重設開關):

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

機殼防護排針

(7-pin SPK_CI1)

(請參閱第1頁，編號15)

此主機板上有一個排針。此 USB 2.0

排針皆可支援兩個連接埠。

USB 3.0 標頭

(19-pin USB3_5_6)

(請參閱第1頁，編號7)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

除了 I/O 面板上的四個 USB 3.0 連接

埠外，在本主機板上還有另外一組排

針。此 USB 3.0 排

針皆可支援兩個連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁，編號20)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼風扇接頭

(4-pin CHA_FAN1)

(請參閱第1頁，編號21)

(4-pin CHA_FAN2)

(請參閱第1頁，編號6)

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號2)

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號5)

12

本主機板配備一組

24-pin ATX 電源接

頭。若要使用20-

pin ATX 電源供應

器，請插入 Pin 1 及

Pin 13°

ATX 12V 電源接頭

(8-pin ATX12V1)

(請參閱第1頁，編號1)

本主機板配備一組

8-pin ATX 12V 電

源接頭。若要使用

4-pin ATX 電源供應

器，請插入 Pin 1 及

Pin 5°

序列連接埠排針

(9-pin COM1)

(請參閱第1頁，編號19)

RRI#1 RRTS#1 GND TTXD1 DDCD#1 CCTS#1 DDS#1 DDTR#1 RRXD1

此 COM1 排針支援序列連接埠模組。

TPM 標頭

(17-pin TPMS1)

(請參閱第1頁，編號18)

GN D 3VSB LAD0 +3V LAD3 PCIRST# FRAME PCCLK GND SERIRQ# S_PWRDWN# GN D LAD1 LAD2 SMB_DATA_MAIN SMB_CLK_MAIN CN9 1

此接頭支援信賴平台模組

(TPM) 系統，可確保儲存

金鑰、數位憑證、密碼及

資料的安全。TPM 系統

也能強化網路安全、保護

數位身分並確定平台完整性。

Spesifikasi

Platform	Bentuk dan Ukuran Micro ATX
CPU	Mendukung Prosesor i7/i5/i3/Pentium*/Celeron* (Soket 1151) Intel* CoreTM Generasi ke-6Desain Digi PowerDesain 6 Fase DayaMendukung Teknologi Intel® Turbo Boost 2.0Mendukung Overclock Jarak penuh ASRock BCLKMendukung Mesin ASRock Hyper BCLK
Chipset	IntelZ170
Memori	Teknologi Memori DDR4 Kanal Ganda4 x Slot DDR4 DIMMMendukung DDR4 3466+(OC)*/3200(OC)/2933(OC)/2800 (OC)/2400(OC)/2133 non-ECC, memori tanpa buffer* Frekuensi memori 3466+(OC) hanya dapat dicapai bila satu modul memori dipasang (satu memori kanal).* Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)Kapasitas maksimum memori sistem: 64GBMendukung Intel® Extreme Memory Profile (XMP) 2.015μ Bidang Kontak berwarna Emas di Slot DIMM
Slot Ek-spansi	3 x Slot PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4: satu pada x16 (PCIE1); dua pada x8 (PCIE1)/x8 (PCIE3); tiga pada x8 (PCIE1)/x8 (PCIE3)/x4 (PCIE4))* Mendukung NVMe SSD sebagai disk boot1 x Slot PCI Express 3.0 x1 (PCIe Fleksibel)Mendukung AMD Quad CrossFireXTM dan CrossFireXTM Mendukung NVIDIA® Quad SLITM dan SLITM
Grafis	Intel® HD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU.Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 510/530
