Caractéristiques techniques	Détails
Socket	LGA 1151
Chipset	Intel Z170
Format	ATX
RAM Max	64 Go
Slots RAM	4 x DIMM DDR4
Ports SATA	6 x SATA 6Gb/s
Ports USB	USB 3.0 et USB 2.0
Slots PCIe	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Graphique	Supporte les graphiques intégrés Intel
Alimentation	24-pin ATX, 8-pin CPU
Utilisation	Idéale pour les configurations gaming et bureautiques
Maintenance	Vérification régulière des connexions et mise à jour du BIOS
Sécurité	Protection contre les surtensions et les courts-circuits
Informations générales	Compatible avec les processeurs Intel de 6ème et 7ème génération

FOIRE AUX QUESTIONS - Z170A-X1 ASROCK

Comment installer la carte mère ASROCK Z170A-X1 ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier du PC en alignant les trous de montage. Fixez-la en utilisant des vis appropriées. Assurez-vous de connecter l'alimentation, les câbles SATA et les câbles de boîtier correctement.

Quels processeurs sont compatibles avec la ASROCK Z170A-X1 ?

La carte mère ASROCK Z170A-X1 est compatible avec les processeurs Intel de 6ème et 7ème génération utilisant le socket LGA 1151.

Comment mettre à jour le BIOS de la carte mère ?

Pour mettre à jour le BIOS, téléchargez la dernière version depuis le site officiel d'ASROCK, copiez le fichier sur une clé USB, puis redémarrez votre PC. Accédez à l'utilitaire BIOS et utilisez l'option 'Instant Flash' pour sélectionner le fichier sur la clé USB.

Quels types de mémoire RAM peuvent être utilisés avec la ASROCK Z170A-X1 ?

La carte mère prend en charge jusqu'à 64 Go de RAM DDR4, avec des vitesses allant jusqu'à 2400 MHz. Assurez-vous d'utiliser des modules de mémoire compatibles avec la norme DDR4.

Comment résoudre un problème d'écran noir au démarrage ?

Un écran noir peut être causé par plusieurs facteurs. Assurez-vous que la carte graphique est correctement installée, que la RAM est bien en place, et que tous les câbles d'alimentation sont connectés. Testez également avec une autre alimentation si possible.

La carte mère ne détecte pas les disques durs, que faire ?

Vérifiez que les câbles SATA sont correctement connectés aux disques durs et à la carte mère. Accédez au BIOS pour voir si les disques sont détectés. Si ce n'est pas le cas, essayez de changer les câbles ou de tester les disques sur un autre système.

Comment configurer le RAID sur la ASROCK Z170A-X1 ?

Pour configurer le RAID, accédez au BIOS, activez l'option RAID dans les paramètres SATA, puis redémarrez. Pendant le démarrage, utilisez la combinaison de touches indiquée pour entrer dans le menu de configuration RAID et suivez les instructions à l'écran.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que le ventilateur du processeur est correctement installé et fonctionne. Vérifiez également que le boîtier a un bon flux d'air. Si nécessaire, appliquez de la pâte thermique sur le processeur et nettoyez les ventilateurs et les grilles d'aération.

Que faire si le son ne fonctionne pas ?

Vérifiez que les pilotes audio sont installés et à jour. Assurez-vous que les câbles audio sont correctement connectés et que les paramètres audio dans le système d'exploitation sont configurés correctement. Testez également avec un autre périphérique audio.

MODE D'EMPLOI Z170A-X1 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock Z170A-X1, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

1.2 Spécifications

Plateforme

Processeur	^e génération Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151)
Chipset	* Z170
Mémoire
	3466+ (OC)*/3200 (OC)/2933 (OC)/2800 (OC)/2400(OC)/2133(fonctionne en mode non-ECC)* La fréquence mémoire 3466+(OC) peut uniquement être atteintelorsqu'un unique module mémoire est installé (mémoire à canalunique).* Veuillez consulter la liste de prise en charge des mémoires sur lesite Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)
Fented'expansion	PCIE4 :mode x4)** Prend en charge les SSD NVMe comme disques de démarrage ^TM et CrossFireXTM
Graphiques	VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) etMPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® ClearVideo HD Technology, Intel® InsiderTM , Intel® HD Graphics510/530

de 1920x1200 @ 60Hz

VP8, VP9

DVI-D

Audio

Realtek ALC892)

*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.

les pics ASRock)

Réseau

tion complète contre les pics ASRock)

802.3az

Connec- tique du panneau arrière

électrostatiques (Protection complète contre les pics ASRock))

VITESSE)

/ microphone

Stockage

RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 14 et Intel Smart Response), NCQ, AHCI et « Hot Plug »

Connecteur

(contrôle de vitesse de ventilateur intelligent)

(contrôle de vitesse de ventilateur intelligent)

(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

Caractéris- tiques du BIOS

multilingue

1,0V, VCCIO, VCCSA

Surveillance du matériel

de la vitesse du ventilateur du châssis d'après la température du processeur)

châssis

CPU Vcore

Système d'exploitation

bits

* Pour installer Windows® 7, un disque d'installation modifié avec les pilotes xHCI intégrés au fichier ISO est requis. Reportez-vous à la page 135 pour des instructions plus détaillées.

* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails : http://www.asrock.com

Certifications

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short Open 1 2 3

Fonction Clear CMOSPar défaut

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 13)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 11)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_0:

voir p.1, No. 12)

(SATA3_1:

voir p.1, No. 14)

(SATA3_2:

voir p.1, No. 9)

(SATA3_3:

voir p.1, No. 15)

(SATA3_4:

voir p.1, No. 17)

(SATA3_5:

voir p.1, No. 16)

SATA3_2SATA3_4 SATA3_3SATA3_5

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Pour minimiser le temps au démarrage, utilisez les ports Intel® Z170 SATA (SATA3_0) pour vos appareils amorçables.

Embases USB 2.0

(USB2_3 à 9 broches)

(voir p.1, No. 18)

(USB4_5 à 9 broches)

(voir p.1, No. 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

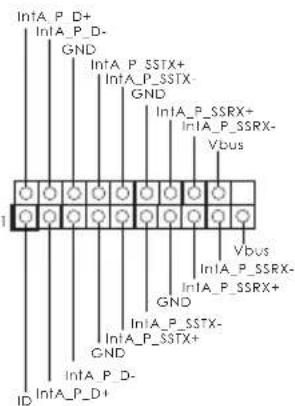

Embases USB 3.0

(USB3_4_5 à 19 broches)

(voir p.1, No. 6)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ CND IntA_P_D- ID

En plus des six ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 21)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 7) (CHA_FAN2 à 4 broches) (voir p.1, No. 10)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR_OL

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 8)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branches sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V

(ATX12V1 à 8 broches)

(voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

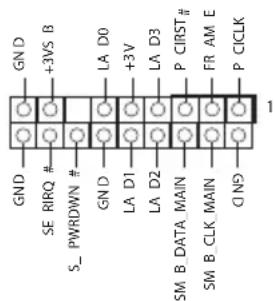

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 20)

GND +3WS B SE RIRQ # S_ PWRDOWN # GND LA D0 +3V LA D1 LA D2 LA D3 P CIRST# FR AM E SM B DATA MAIN SM B CLK MAIN CIN9 P CICLK 1

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve-garder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
