РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z170A-X1 ASROCK

Благодарим вас за приобретение надежной системной платы ASRock Z170A-X1, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

Процессор	^ro поколения Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151)
	разблокированным множителем
Чипсет	* Z170
Память
	3200(OC)/2933(OC)/2800 (OC)/2400(OC)/2133 неотносящихся к ЕСС, небуферизованной памяти(работают в режиме без ЕСС)* Тактовая частота памяти 3466+(OC) может бытьдостигнута, только если установлен один модуль памяти(одноканальная память).* Дополнительная информация представлена в Списесовместимой памяти (Memory Support List ) на веб-сайтеASRock. (http://www.asrock.com/)
Слотрасширения	PCIE4:режим x4)** Поддерживаются в качестве загрузочных SSD-диски типaNVMe. ^TM и CrossFireX ^TM
Графическаясистема	in Visuals и VGA возможна только при использованиипроцессоров со встроенными графическимипроцессорами.

HD Graphics: Intel® Quick Sync Video c AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530

1920x1200 при 60 Гц

через порты DVI-D

Аудио

защитой данных (аудиокодек Realtek ALC892) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

LAN

напряжения (ASRock Full Spike Protection)

Порты

ввода-

вывода

на задней

панели

напряжения (ASRock Full Spike Protection)

/ микрофон

Запомина

-ющие

устройства

6,0 ГБ/с, поддержка технологий RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 14 и Intel Smart Response Technology), NCQ, AHCI и "горячего" подключения

Разъемы

динамика корпуса

(4-контактный) ("Умный" регулятор скорости вентилятора)
(4-контактный) ("Умный" регулятор скорости вентилятора)

от электростатического напряжения (ASRock Full Spike Protection)

от электростатического напряжения (ASRock Full Spike Protection)

Параметры BIOS

графического интерфейса

стандарте ACPI 5.0

VPPM, PCH 1,0V, VCCIO, VCCSA

Контроль

оборудования

корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

охлаждения процессора/корпуса

oc

8.1 64-разрядная/ 7 32-разрядная/ 7 64-разрядная * Для установки OC Windows® 7 потребуется измененный установочный диск с драйверами xHCI, упакованными в файл ISO. Более подробные инструкции представлены на стр. 135. * Подробные сведения об обновлении драйвера Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com

Сертификация

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short Open 1 2 3

Перемычка сброса настроек CMOS (CLRMOS1) (См. стр. 1, № 8)

2_3 Сброс настроек CMOSпо умолчанию

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели

(9-контактная, PANEL1)

(См. стр. 1, № 13)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и индикатор

состояния системы к этой

колодке в соответствии

с распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный и

отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного

индикатора питания и

динамика корпуса

(7-контактная,

SPK_PLED1)

(См. стр. 1, № 11)

индикатора питания и

динамика корпуса.

Разъемы Serial ATA3

(SATA3_0:

См. стр. 1, № 12)

(SATA3_1:

См. стр. 1, № 14)

(SATA3_2:

см. стр.1, № 9)

(SATA3_3:

См. стр. 1, № 15)

(SATA3_4:

См. стр. 1, № 17)

(SATA3_5:

см. стр.1, № 16)

SATA3_2SSATAA3_4

SATA3_3SSATAA3_5

Эти шесть

разъемов SATA3

предназначены для

подключения кабелей

SATA внутренних

запоминающих

устройств для передачи

данных со скоростью

до 6,0 Гб/с. Для

минимизации времени

загрузки используйте

порты Intel® Z170

SATA (SATA3_0) для

самозагружаемых

устройств.

Колодки USB 2.0

(9-контактная, USB2_3)

(См. стр. 1, № 18)

(9-контактная, USB4_5)

(См. стр. 1, № 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

На системной плате

размещены две колодки.

Каждая колодка USB 2.0

может поддерживать два

порта.

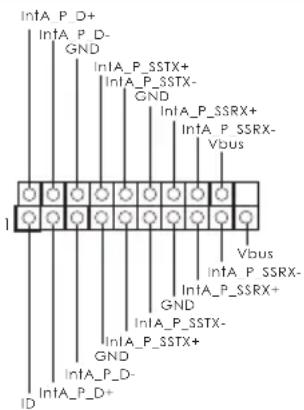

Колодка USB 3.0

(19-контактная,

USB3_4_5)

(См. стр. 1, № 6)

IntA P D+ IntA P D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA P SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID

Кроме шести портов

USB 3.0 на панели ввода-

вывода на системной

плате также имеется

одна колодка. Каждая

колодка USB 3.0 может

поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 21)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы вентиляторов корпуса

(4-контактный, CHA_FAN1)

(См. стр. 1, № 7)

(4-контактный, CHA_FAN2)

(См. стр. 1, № 10)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR OL

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 2)

Эта материнская плата снабжена

4-контактным разъемом для малошумящего

вентилятора ЦП. Если вы собираетесь подключить 3-контактный

вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем питания ATX (24-контактный, ATXPWR1) (См. стр. 1, № 8)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания АТХ 12 В (8-контактный, АТХ12V1) (См. стр. 1, № 1)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

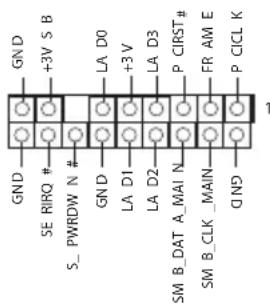

Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 20)

GN D +3V S B SE RIPQ # S_ PWRDW N # GN D LA D0 +3V LA D3 P CIRST# LA D1 LA D2 P AM E SM B_DAT A_MA1 N SM B_CLK MAIN QND P CICL K 1

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
