MANUAL DE USUARIO Z170A-X1 ASROCK

Gracias por comprar la placa base ASRock Z170A-X1, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

1.2 Especificaciones

Plataforma

CPU	^TM i7/i5/i3/ Pentium*/Celeron® (zócalo 1151) de la 6a generación
	ASRock
Conjunto de chips	* Z170
Memoria	(OC)/2800(OC)/2400(OC)/2133 no ECC.en modo no ECC)* La frecuencia de memoria 3466+(OC) solamente se puede lograr cuando hay instalado un solo módulo de memoria (memoria de un solo canal).* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)
Ranura de expansión	x4)** Admite unidad de estado sólido de NVMe como disco de arranque ^TM y CrossFireX^TM
Gráficos	salidas de VGA son compatibles únicamente con procesadores con GPU integrado.HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru ^TM 3D, Intel® Clear Video HD Technology, Intel® Insider ^TM , Intel® HD Graphics 510/530

1920x1200 @ 60Hz

con puerto DVI-D

Audio

ALC892 Audio Codec)

*Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

ASRock Full Spike)

LAN

trostática (protección ASRock Full Spike)

802.3az

Panel

trasero I/O

contra picos ASRock))

Micrófono

Almace-

namiento

AHCI y conexión en caliente

Conector

de velocidad de ventilador inteligente)

de velocidad de ventilador inteligente)

(compatible con protección contra electricidad estática (protección ASRock Full Spike))

(compatible con protección contra electricidad estática (protección ASRock Full Spike))

Función del BIOS

io multilingüe

1,0V, VCCIO y VCCSA

Monitor del hard- ware

velocidad del ventilador del chasis por temperatura de la CPU)

so

7 de 64 bits

* Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modificado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 135 para obtener información más detallada.
* Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com

Certifica- ciones

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overclocking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Short

Open

Puente de borrado de CMOS (CLRMOS1)

(consulte la pág.1, N.° 8)

Borrado de CMOSPredeterminado

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 13)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág.1, N.º 11)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

consulte la pág.1, N.º 12)

(SATA3_1:

consulte la pág.1, N.º 14)

(SATA3_2:

consulte la pág.1, N.º 9)

(SATA3_3:

consulte la pág.1, N.º 15)

(SATA3_4:

consulte la pág.1, N.º 17)

(SATA3_5:

consulte la pág.1, N.º 16)

SATA3_2SSATA3_4

SATA3_3SSATA3_5

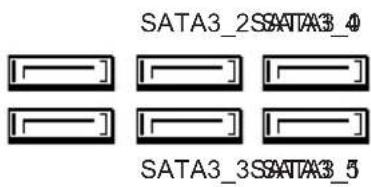

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Para minimizar el tiempo de arranque, use los puertos SATA de Intel® Z170 (SATA3_0) para los dispositivos de arranque.

Cabezales USB 2.0

(USB2_3 de 9 pines)

(consulte la pág.1, N.º 18)

(USB4_5 de 9 pines)

(consulte la pág.1, N.º 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Hay dos bases de

conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

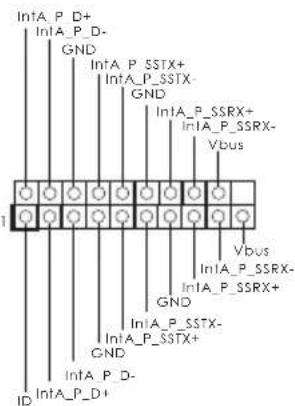

Cabezal USB 3.0

(USB3_4_5 de 19 pines)

(consulte la pág.1, N.º 6)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID IntA_P_D+

Además de seis puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 21)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores para el ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 7) (CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 10)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR_OL

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 2)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 8)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 pines)

(consulte la pág.1, N.º 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines.

Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

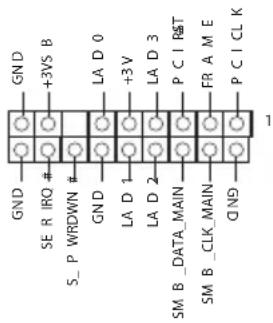

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pág.1, N.° 20)

GND +3VS B S_P WRDOWN 4 GND LA D 0 +3V LA D 1 LA D 2 P C I RST FR A M E SM B_DATA MAIN SM B_CLK MAIN GND P C I CL K 1

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

1 Введение

Contra Picos ASRock))

VELOCIDADE)

Microfone

Armazena-

mento

1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel® 14 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente

Conector

Velocidade de Ventoinha Inteligente)

Velocidade de Ventoinha Inteligente)

(PAINEL1 de 9 pinos) (ver p.1, N.º 13)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

(SATA3_0: ver p.1, N.° 12) (SATA3_1: ver p.1, N.° 14) (SATA3_2: ver p.1, N.° 9) (SATA3_3: ver p.1, N.° 15) (SATA3_4: ver p.1, N.° 17) (SATA3_5: ver p.1, N.° 16)

SATA3_2S SATA3_4 SATA3_3S SATA3_5

(USB2_3 de 9 pinos) (ver p.1, N.º 18) (USB4_5 de 9 pinos) (ver p.1, N.º 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

(USB3_4_5 de 19 pinos) (ver p.1, N.º 6)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID IntA_P_D+

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 21)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

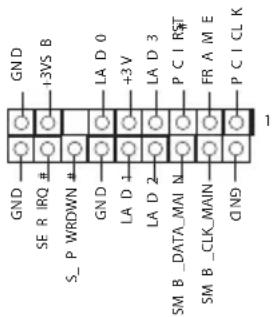

Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.° 20)

GND +3VS B LA D 0 +3V LA D 1 LA D 2 P C I R&T FR A M E P C I CL K GND S E R IRQ # S_P WRDWN # SM_B_DATA_MAIN SM_B_CLK_MAIN GND 1
