KULLANIM KILAVUZU Z170A-X1 ASROCK

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z170A-X1 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsamız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

1.2 Özellikler

Platform

CPU	^TM i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151)

Yonga	Z170
kümesi

Bellek

2400(OC)/2133 ECC olmayan, arabelleksiz bellek destekler çalıştırma)

* 3466+(OC) bellek frekansı yalnızca tek bir bellek modülü takıldığında elde edilebilir (tek kanal bellek).

* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)

Genişletme

Yuvası	modu)*
	* Önyükleme diskleri olarak NVMe SSD destekler
	^TM ve CrossFireX ^TM desteğine sahiptir

Grafikler

GPU entegre edilmiş işlemciler ile desteklenir. (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics 510/530 ile Intel® Quick Sync Video

HEVC, VP8, VP9

kayıttan yürütmeyi destekler

Ses

Codec Bileşeni)

*7.1 CH HD Ses konfigürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsü ile etkinleştirilmelidir.

Koruması)

LAN

Koruması)

Arka Panel I/O

(ASRock Tam Ani Gerilim Koruması)

ve SPEED LED)

Depolama

(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

BIOS Özelliği

Gerilimi Çoklu Ayarlama

Donanım Monitörü

fani hızı)

os

* Windows ^® 7 işletim sistemini yüklemek için, ISO dosyasında sıkıştırılmış xHCI sürücülerine sahip değiştirilmiş yükleme diski gereklidir. Daha ayrıntılı talimatlar için lütfen 135. sayfaya başvurun.

* Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com

Belgeler

gereklidir)

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli (CLRMOS1)

(bkz. sf.1, No. 8)

CMOS'u TemizleVarsayılan

CLRMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. +BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 13)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED 1ışıgı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED'i ve Hoparlör

Bağlantısı

(7-pin SPK_PLED1)

(bkz. sf.1, No. 11)

Lütfen kasa güç LED'ini ve kasa hoparlörünü bu bağlantıya takın.

Seri ATA3 Bağlayıcıları

(SATA3_0:

bkz.sf.1,No.12)

(SATA3_1:

bkz. sf.1, No. 14)

(SATA3_2:

bkz. sf.1, No. 9)

(SATA3_3:

bkz. sf.1, No. 15)

(SATA3_4:

bkz. sf.1, No. 17)

(SATA3_5:

bkz.sf.1,No.16)

SATA3_2 SATA3_4 SATA3_3 SATA3_5

Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. Başlatma süresini en aza indirmek amacıyla, çalıştırılabilir aygıtlarınız için Intel® Z170 SATA bağlantı noktalarını (SATA3_0) kullanın.

USB 2.0 Bağlantıları

(9-pin USB2_3)

(bkz. sf.1, No. 18)

(9-pin USB4_5)

(bkz. sf.1, No. 19)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Bu anakartta iki başlık vardır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

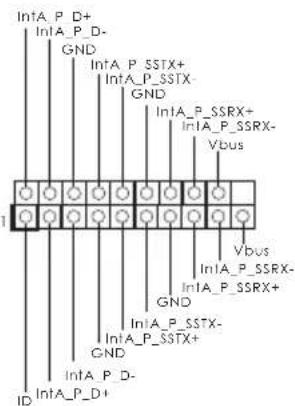

USB 3.0 Bağlantı

(19-pin USB3_4_5)

(bkz. sf.1, No. 6)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus Vbus IntA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_D- ID IntA_P_D+

Bu anakart üzerinde, G/Ç paneli üzerindeki altı USB 3.0 bağlantı noktasının yanı sıra bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 21)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET' yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Fanı Bağlayıcıları

(4-pin CHA_FAN1)

(bkz sf.1, No. 7)

(4-pin CHA_FAN2)

(bkz sf.1, No. 10)

GND FAN_VOLTAGE CHA_FAN_SPEED FAN_SPEED_CONTR OL

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.

CPU Fan Bağlayıcıları

(4-pin CPU_FAN1)

(bkz sf.1, No. 2)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı

(24-pin ATXPWR1)

(bkz. sf.1, No. 8)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

ATX 12V Güç Bağlayıcısı

(8-pin ATX12V1)

(bkz. sf.1, No. 1)

Bu anakart, 8-pin ATX

12V güç bağlayıcısı

sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.

TPM bağlantısı

(17-pin TPMS1)

(bkz. sf.1, No. 20)

GN D +3VS B SE R IRQ # S_P WRDOWN 4 GN D LA D 1 LA D 2 LA D 3 P C IRST# P C ICLK K FR A M E SM B_DATA_MA I N SM B_CLK_MA N QND

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde sakla özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
