X570 Extreme4 - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Socket	AM4
Chipset	X570
Format	ATX
RAM Max	128 Go
Type de RAM	DDR4
Slots RAM	4
Ports PCIe	3 x PCIe 4.0 x16, 2 x PCIe 4.0 x1
Stockage	6 x SATA III, 2 x M.2
USB	USB 3.2 Gen 2, USB 3.2 Gen 1, USB 2.0
Audio	Realtek ALC1220
Réseau	Gigabit Ethernet
Utilisation	Idéale pour les configurations gaming et de travail intensif
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Support TPM 2.0
Informations générales	Compatible avec les processeurs Ryzen de 3ème génération

FOIRE AUX QUESTIONS - X570 Extreme4 ASROCK

Comment installer les pilotes de la carte mère ASROCK X570 Extreme4 ?

Vous pouvez télécharger les derniers pilotes sur le site officiel d'ASROCK. Assurez-vous de sélectionner le bon modèle de carte mère et le système d'exploitation compatible.

Quel type de mémoire RAM est compatible avec la carte mère ASROCK X570 Extreme4 ?

La carte mère ASROCK X570 Extreme4 supporte la mémoire DDR4 jusqu'à 3200 MHz, avec un maximum de 128 Go. Vérifiez la liste de compatibilité sur le site d'ASROCK pour des modules spécifiques.

Comment résoudre un problème de démarrage avec ma carte mère ASROCK X570 Extreme4 ?

Vérifiez que tous les câbles sont correctement connectés, y compris l'alimentation. Assurez-vous également que la RAM et le processeur sont correctement installés. Si le problème persiste, essayez de retirer les composants non essentiels pour diagnostiquer le problème.

Quelle est la capacité maximale de stockage que je peux utiliser avec l'ASROCK X570 Extreme4 ?

La carte mère ASROCK X570 Extreme4 prend en charge jusqu'à 6 disques SATA III et 2 SSD NVMe. Assurez-vous que votre alimentation peut supporter la capacité de stockage que vous prévoyez d'utiliser.

Comment mettre à jour le BIOS de la carte mère ASROCK X570 Extreme4 ?

Téléchargez la dernière version du BIOS depuis le site d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au BIOS pour sélectionner l'option de mise à jour.

Quels sont les ports USB disponibles sur l'ASROCK X570 Extreme4 ?

La carte mère ASROCK X570 Extreme4 propose plusieurs ports USB, notamment USB 3.2 Gen 2 Type-A et Type-C, ainsi que des ports USB 3.1 et USB 2.0. Consultez le manuel pour des spécifications détaillées.

Comment configurer le RAID sur la carte mère ASROCK X570 Extreme4 ?

Accédez au BIOS et recherchez l'option de configuration du RAID sous l'onglet 'Storage Configuration'. Sélectionnez le mode RAID souhaité et suivez les instructions à l'écran pour configurer vos disques.

Pourquoi mon PC ne détecte-t-il pas mon processeur avec l'ASROCK X570 Extreme4 ?

Assurez-vous que le processeur est correctement installé et que la carte mère est à jour avec la dernière version du BIOS. Vérifiez également la compatibilité du processeur avec la carte mère.

Comment vérifier la température de la carte mère ASROCK X570 Extreme4 ?

Vous pouvez vérifier la température via le BIOS ou utiliser un logiciel de surveillance de la température comme HWMonitor ou Core Temp une fois que le système d'exploitation est démarré.

Quels sont les problèmes courants rencontrés avec l'ASROCK X570 Extreme4 ?

Les problèmes courants incluent des échecs de démarrage, des incompatibilités de RAM, des problèmes de mise à jour du BIOS, et des difficultés de détection des périphériques. Consultez le manuel et le site d'ASROCK pour des solutions spécifiques.

MODE D'EMPLOI X570 Extreme4 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock X570 Extreme4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock X570 Extreme4 (facteur de forme ATX)
  • Guide d'installation rapide ASRock X570 Extreme4
  • CD d'assistance ASRock X570 Extreme4
  • 4 x câbles de données Serial ATA (SATA) (Optionnel)
  • 3 x vis pour sockets M.2 (Optionnel)
  • 2 x Entretoises pour sockets M.2 (Optionnel)

1.2 Spécifications

Plateforme

• Facteur de forme ATX
• PCB cuivre 2 onces

Processeur

• Prend en charge la gamme de processeurs AMD AM4 socket Ryzen™ 2000 et 3000
  • PWM numérique Intersil
  • Alimentation à 10 phases

Chipset

- AMD X570

Mémoire

• Technologie mémoire double canal DDR4
• 4 x fentes DIMM DDR4
- Les processeurs AMD série Ryzen (Matisse) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133
- Les processeurs AMD série Ryzen (Picasso) prennent en charge les mémoires sans tampon non ECC DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133*

* Sur les processeurs série Ryzen (Picasso), ECC est pris en charge uniquement avec les processeurs PRO.
* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)
* Veuillez consulter la page 25 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.

• Capacité max. de la mémoire système : 128GB
• Contacts dorés 15μ sur fentes DIMM

Fente

Processeurs AMD série Ryzen (Matisse)

d'expansion

- 2 x fentes PCI Express 4.0 x16 (simple en mode x16 (PCIE1) ; double en mode x16 (PCIE1) / x4 (PCIE4))*

Processeurs AMD série Ryzen (Pinnacle Ridge)

- 2 x fentes PCI Express 3.0 x16 (simple en mode x16 (PCIE1) ; double en mode x16 (PCIE1) / x4 (PCIE4))*

Processeurs AMD série Ryzen (Picasso)

- 2 x fentes PCI Express 3.0 x16 (simple en mode x8 (PCIE1) ; double en mode x8 (PCIE1) / x4 (PCIE4))*

* Prend en charge les SSD NVMe comme disques de démarrage

• 3 x fentes PCI Express 4.0 x1

- Prend en charge AMD Quad CrossFireX ^TM et CrossFireX ^TM

- 1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230

- Contact doré 15μ dans fente VGA PCIe (PCIE1)

Graphiques

- Carte graphique AMD Radeon ^TM série Vega intégrée dans APU série Ryzen*

* La prise en charge réelle peut varier selon le processeur

- DirectX 12, Pixel Shader 5.0

- Mémoire partagée par défaut 2 Go. Mémoire partagée maximum prise en charge 16 Go.

* La mémoire partagée maximum de 16 Go nécessite 32 Go de mémoire système installée.

- Prend en charge la technologie HDMI 2.0 avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz

- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.0 (un écran compatible HDMI est requis)

- Prend en charge HDR (Plage dynamique étendue) avec HDMI 2.0

• Prend en charge HDCP 2.2 via port HDMI 2.0

- Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 2.0

- Prend en charge Microsoft PlayReady ^2

Audio

- Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)

• Compatible audio Blu-ray Premium

- Prend en charge la protection contre les surtensions

• Prend en charge Purity Sound ^TM 4

- Amplificateur de casque NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu'à 600 Ohms)

- Entrée d'alimentation Pure Power

• Technologie Direct Drive
• Blindage isolant PCB
• Détection d'impédance sur le port de sortie ligne
• Couches de PCB individuelles pour canal audio D/G
• Connecteur audio or 15μ

• Prend en charge DTS Connect

Réseau

• Gigabit LAN 10/100/1000 Mo/s

• GigaLAN Intel ^® I211AT

- Prend en charge la fonction Wake-On-LAN

- Prend en charge la protection contre la foudre/les décharges électrostatiques

- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az

- Prend en charge PXE

Connectique du panneau arrière

• 2 x Ports d'antenne (sur panneau de protection E/S)

• 1 x port souris/clavier PS/2

- 1 x port HDMI

- 1 x port sortie optique SPDIF

- 1 x port USB 3.2 Gen2 type A (10 Go/s) (Protection contre les décharges électrostatiques)

- 1 x port USB 3.2 Gen2 type C (10 Go/s) (Protection contre les décharges électrostatiques)

- 6 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)

* L'alimentation Ultra USB est prise en charge sur les ports USB3_56.

* La fonction de sortie du mode veille ACPI n'est pas prise en charge sur les ports USB3_56.

• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

- Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

- 8 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud

- 1 x socket Hyper M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2230/2242/2260/2280 touche M jusqu'à Gen4 x4 (64 Go/s) (avec Matisse) ou Gen3 x4 (32 Go/s)(avec Pinnacle Ridge et Picasso)*

- 1 x socket Hyper M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen4 x4 (64 Go/s)*

* Prend en charge les SSD NVMe comme disques de démarrage

* Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase TPM
• 1 x embase SPI TPM
  • 1 x prise DEL d'alimentation et haut-parleur
  • 1 x embase LED de ventilateur AMD

* L'embase LED du ventilateur AMD est compatible avec une bande LED RVB standard.
* L'embase LED de ventilateur AMD prend en charge les rubans LED d'une charge maximale de 3 A (36 W) et d'une longueur maximale de 2,5 m.

• 1 x embase LED RVB

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

• 1 x embase LED adressable

* Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

- 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

- 4 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

- 1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)

- 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)

- 1 x connecteur d'alimentation 12 V 4 broches (connecteur d'alimentation haute densité)

- 1 x Connecteur audio panneau avant (15μ Connecteur audio or)

• 1 x embase USB de ventilateur LED AMD

- 1 x connecteur Thunderbolt AIC (5 broches) (Prise en charge de la carte ASRock Thunderbolt AIC uniquement)

- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

• 2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)
• 1 x embase USB 3.2 Gen1 Type C sur panneau avant (Protection contre les décharges électrostatiques)

Caractéri- stiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique
- Prend en charge la fonction « Plug and Play »
• Compatible ACPI 5.1 Wake Up Events
- Prend en charge la configuration Jumpfree
• Compatible SMBIOS 2,3
- Réglage de la tension CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP

Surveillance du matériel

• Détection de température : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Tachymètre de ventilateur : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

Système d'exploitation

• Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE
• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 23)

Cavalier (jumper) à 2 broches

Court-circuité : Fonction Clear

CMOS

Ouvert : Par défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

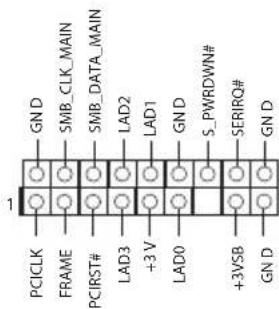

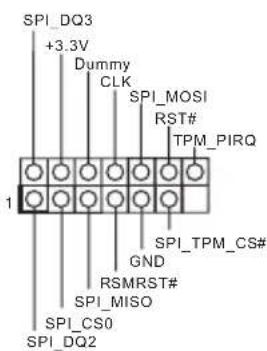

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau sys- tème

(PANNEAU1 à 9 broches) (voir p.1, No. 18)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous.

Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 19)		Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

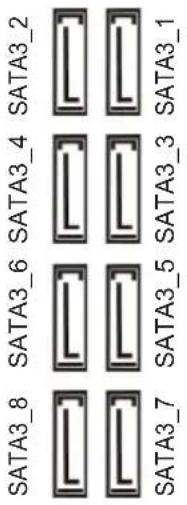

Connecteurs Serial ATA3 (SATA3_1_2: voir p.1, No. 13) (SATA3_3_4: voir p.1, No. 14) (SATA3_5_6: voir p.1, No. 15) (SATA3_7_8: voir p.1, No. 16)		Ces huit connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
Embase USB de ventilateur LED AMD (USB_5 à 4 broches) (voir p.1, No. 31)		Cette embase sert à connecter le connecteur USB sur le dissipateur thermique AMD SR3.
Embases USB 2.0 (USB_1_2 à 9 broches) (voir p.1, No. 21) (USB_3_4 à 9 broches) (voir p.1, No. 20)		Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.
Embases USB 3.2 Gen1 (USB3_7_8 à 19 broches) (voir p.1, No. 10) (USB3_9_10 à 19 broches) (voir p.1, No. 9)		Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase USB 3.2 Gen1 Type C sur panneau avant (F_USB31_TC_1 à 20 broches) (voir p.1, No. 17)

USB Type-C Cable

Cette carte mère comprend une embase USB 3.2 Gen1 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen1 pour des ports USB 3.2 Gen1 supplémentaires.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 30)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de pompe à eau du châssis (CHA_FAN1/WP à 4 broches) (voir p.1, No. 32)

Cette carte mère est dotée de quatre connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

(CHA_FAN2/WP à 4 broches) (voir p.1, No. 26) (CHA_FAN3/WP à 4 broches) (voir p.1, No. 22)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN4/WP à 4broches)(voir p.1, No. 12)	[1][234]
Connecteur duventilateur du processeur(CPU_FAN1 à 4 broches)(voir p.1, No. 3)			Cette carte mère est dotée d’unconnecteur pour ventilateur deprocesseur (Quiet Fan) à 4 broch-es. Si vous envisagez de connecterun ventilateur de processeur à 3broches, veuillez le brancher surla broche 1-3.
Connecteur pourventilateur de pompe àeau du processeur(CPU_FAN2/WP à 4broches)(voir p.1, No. 4)			Cette carte mère est dotée d’unconnecteur pour ventilateur deprocesseur à refroidissement pareau à 4 broches. Si vous envisagezde connecter un ventilateur de re-froidisseur d’eau pour processeurà 3 broches, veuillez le branchersur la Broche 1-3.
Connecteurd’alimentation ATX(ATXPWR1 à 24 broches)(voir p.1, No. 8)			Cette carte mère est dotée d’unconnecteur d’alimentation ATXà 24 broches. Pour utiliser unealimentation ATX à 20 broches,veuillez effectuer les branche-ments sur la Broche 1 et laBroche 13.
Connecteurd’alimentation ATX 12V(ATX12V1 à 8 broches)(voir p.1, No. 1)			Cette carte mère est dotée d’unconnecteur d’alimentation ATX12V à 8 broches. Pour utiliserune alimentation ATX à 4broches, veuillez effectuer lesbranchements sur la Broche 1 etla Broche 5.*Avertissement : Veuillezvérifier que le câble d’alimen-tation connecté est pour l’unitécentrale et non pour la cartegraphique. Ne branchez pas lecâble d’alimentation PCIe sur ceconnecteur.

Connecteur d'alimentation ATX 12V (ATX12V2 à 4 broches) (voir p.1, No. 2)

Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur.

*La fiche d'alimentation électrique s'adapte à ce connecteur dans un seul sens.

Connecteur Thunderbolt AIC (TB1 à 5 broches) (voir p.1, No. 28)

Veuillez connecter une carte d'extension (AIC) Thunderbolt™ au connecteur AIC Thunderbolt via le câble GPIO.

* Veuillez installer la carte Thunderbolt™ AIC sur PCIE4 (emplacement par défaut).

Embase LPC/TPM (TPMS1 à 17 broches) (voir p.1, No. 29)

GND SMB_CLK_MAIN SMB_DATA_MAIN LAD2 LAD1 GND S_PWRDWN# SERIRQ# GND PCCLK FRAME PCIRST# LAD3 +3V LAD0 +3VSB GN D

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No. 11)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase LED de VENTILATEUR AMD(AMD_FAN_LED1 à 4 broches)(voir p.1, No. 7)	12VGRB	L'embase LED de VENTILA-TEUR AMD sert à connecter le câble d'extension LED RVB fourni avec un dissipateur thermique AMD. La connexion par câble permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.* L'embase LED du ventilateur AMD est compatible avec une bande LED RVB standard.Attention : N'installez jamais le câble LED de VENTILATEUR dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.
Embase LED RVB(RGB_HEADER1 à 4 broches)(voir p.1, No. 25)	12VG R B	Cette embase RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 45 pour des instructions supplémentaires sur cette embase.
Embase LED adressable(LED_DDR_A à 3 broch-es1)(voir p.1, No. 24)	VOUT	Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 46 pour des instructions supplémentaires sur cette embase.

1 Introduzione
