MANUAL DE UTILIZADOR X570 Extreme4 ASROCK

Obrigado por adquirir a placa mãe ASRock X570 Extreme4, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa Mãe ASRock X570 Extreme4 (Fator de Forma ATX)
  • Guia de Instalação Rápida da ASRock X570 Extreme4
  • CD de Suporte da ASRock X570 Extreme4
  • 4 x Cabos de dados Serial ATA (SATA) (Opcional)
  • 3 x Parafusos para Soquete M.2 (Opcional)
  • 2 x Porcas autônoma sextavada para Soquete M.2 (Opcional)

1.2 Especificações

Plataforma	• Formato ATX• PCB 2oz de Cobre
CPU	• Suporta processadores AMD AM4 soquete RyzenTM série 2000 e 3000• Energia Digital Intersil• Design com 10 fases de alimentação
Chipset	• AMD X570
Memória	• Tecnologia de memória DDR4 de dois canais• 4 x Slots DIMM DDR4• CPUs série AMD (Matisse) suporta DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC & não-ECC, memória un-buffered*• CPUs série AMD Ryzen (Pinnacle Ridge) suporta DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC & não-ECC, memória un-buffered*• CPUs série AMD Ryzen (Picasso) suporta DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133 não-ECC, memória un-buffered** Para CPUs série Ryzen (Picasso), ECC só é suportado com CPUs PRO.* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 25 para suporte de frequência máxima DDR4 UDIMM.• Capacidade máxima da memória do sistema: 128GB• Contato em Ouro 15μ nos slots DIMM
Slot de expansão	CPUs AMD séries Ryzen (Matisse)• 2 x PCI Express 4.0 x16 Slots (único em x16 (PCIE1); duplos em x16 (PCIE1) / x4 (PCIE4))*CPUs AMD Série Ryzen (Pinnacle Ridge)• 2 x PCI Express 3.0 x16 Slots (único em x16 (PCIE1); duplos em x16 (PCIE1) / x4 (PCIE4))*

CPUs AMD séries Ryzen (Picasso)

• 2 x PCI Express 3.0 x16 Slots (único em x8 (PCIE1); duplos em x8 (PCIE1) / x4 (PCIE4))*
  * Suporta NVMe SSD nos discos de inicialização
  • 3 x Slots PCI Express 4.0 x1
• Suporta AMD Quad CrossFireX ^TM e CrossFireXTM
  • 1 x soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT
• Contato em Ouro 15μ no Slot PCIe VGA (PCIE1)

Gráficos

- AMD Radeon ^TM Integrado Série Vega Gráficas na Série Ryzen APU*

* Suporte atual pode vairar por CPU

- DirectX 12, Pixel Shader 5.0

- Memória compartilhada padrão 2GB. Memória compartilhada máx suporta até 16GB.

* A memória compartilhada máx de 16GB requer 32GB de memória de sistema instalado.

• Suporta HDMI 2.0 com resolução máx. até 4K x 2K (4096x2160) @ 60Hz
• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 2.0 (É necessário um monitor compatível com HDMI)
• Suporta HDR (High Dynamic Range – Ampla Faixa Dinâmica) com HDMI 2.0
• Suporta HDCP 2.2 com Porta HDMI 2.0
• Suporta reprodução HD Ultra (UHD) 4K com Porta HDMI 2.0
• Suporta Microsoft PlayReady®

Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220)
• Suporte áudio Blu-ray superior
• Suporta Proteção de Sobretensão
• Suporta Purity Sound ^TM 4
• Fone de Ouvido NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até 600 Ohms)

• Ligação Pura

• Tecnologia de drive direto

• Blindagem de isolamento PCB
• Sensoriamento de Impedância na porta de Saída de Linha
• Camadas de PCB individuais por canal de áudio R/L
• Conector de Áudio de Ouro 15μ

• 2 x Portas de Antena (no Escudo do Painel I/O)
• 1 x Porta PS/2 para mouse/teclado
- 1 x Porta HDMI
• 1 x Porta de saída SPDIF ótica
- 1 x Porta USB 3.2 Gen2 Tipo A (10 Gb/s) (Suporta Proteção ESD)
• 1 x Porta USB 3.2 Gen2 Tipo C (10 Gb/s) (Suporta Proteção ESD)
- 6 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

* Ultra USB Power é suportado em portas USB3_56.

* Não há suporte para a função de despertar ACPI em portas USB3_56.

- 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)

- Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone

Armazenamento

• 8 x Conectores SATA3 6,0 Gb/s, suporta RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Conexão a Quente
• 1 x soquete Hyper M.2 (M2_1), suporta M Key tipo módulo 2230/2242/2260/2280 M.2 PCI Express até Gen4x4 (64 Gb/s)(com Matisse) ou Gen3 x4 (32 Gb/s)(com Pinnacle Ridge e Picasso)*
• 1 x Soquete Hyper M.2 (M2_2), suporta Chave M tipo 2230/2242/2260/2280/22110 módulo M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen4 x4 (64 Gb/s)*
  * Suporta NVMe SSD nos discos de inicialização
  * Suporta Kit U.2 ASRock

Conector

• 1 x Plataforma TPM
• 1 x Plataforma SPI TPM
- 1 x LED de alimentação e Cabeçote de Autofalante
• 1 x Cabeçote de LED Fan AMD

* O título LED do Ventilador AMD é compatível com uma fita LED RGB regular.
* O suporte de LED do ventilador AMD suporte tiras de LED de carga máxima de 3A (36W) e comprimento ate 2,5M.

• 1 x Cabeçote de LED RGB

* Suporta no total até 12V/3A, Tira de LED de 36W

• 1 x Plataforma de LED Ajustável

* Suporta no total até 5V/3A, Tira de LED de 15W

• 1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

- 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

- 4 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

• 1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)
• 1 x Conector de energia 8-pinos 12V (Conector de energia de alta densidade)
• 1 x Conector de energia 4-pinos 12V (Conector de energia de alta densidade)
• 1 x Conector de áudio de painel frontal (Conector de Áudio de Outro 15μ)
  • 1 x Plataforma AMD LED Fan USB
• 1 x Conector Thunderbolt AIC (5 pinos)(Suporta Cartão ASRock Thunderbolt AIC única)

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)

• 2 x Plataforma USB 3.2 Gen1 (Suporta 4 portas USB 3.2 Gen1) (Suporta Proteção ESD)

• 1 x Painel Frontal USB 3.2 Gen1 Tipo C (Suporta Proteção ESD)

Funções da BIOS

• AMI UEFI Legal BIOS com suporte GUI

- Suporta "Plug and Play"

• ACPI 5.1 compatível com eventos de despertar

- Tacômetro da ventoinha: CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de Água

- Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de Água

- Controle multi-velocidade da ventoinha: CPU, CPU/Bomba de Água, Chassi, Ventoinhas para Chassi/Bomba de Água

- Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

so

• Microsoft® Windows® 10 64-bit

Certifica- ções

- FCC, CE

- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.° 23)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de

módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.° 19)		Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.
Conectores série ATA3 (SATA3_1_2: ver p.1, N.° 13) (SATA3_3_4: ver pág.1 No. 14) (SATA3_5_6: ver p.1, N.° 15) (SATA3_7_8: ver p.1, N.° 16)		Estes oito conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.
Plataforma AMD LED Fan USB (USB_5 de 4 pinos) (ver p.1, N.° 31)		Este cabeçote é utilizado para conectar o conector USB ao Dissipador de calor AMD SR3.
Plataformas USB 2.0 (USB_1_2 de 9 pinos) (ver p.1, N.° 21) (USB_3_4 de 9 pinos) (ver p.1, N.° 20)		Há dois cabeçotes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.
Plataformas USB 3.2 Gen1 (USB3_7_8 de 19 pinos) (ver p.1, N.° 10) (USB3_9_10 de 19 pinos) (ver p.1, N.° 9)		Há dois cabeçotes nesta placa-mãe. Cada suporte USB 3.2 Gen1 pode suportar duas portas.

Painel Frontal Cabeçote USB 3.2 Gen1 Tipo C (F_USB31_TC_1 de 20 pinos) (ver p.1, N.º 17)

USB Type-C Cable

Há um Painel Frontal Cabeçote USB 3.2 Gen1 Tipo C nesta placa mãe. Este cabeçote é utilizado para conectar um módulo USB 3.2 Gen1 a portas adicionais USB 3.2 Gen1.

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Audio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligálos ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores de chassi e ventoinha de bomba de água

(CHA_FAN1/WP de 4 pinos)

(ver p.1, N.° 32)

Esta placa mãe fornece conectores de ventilador do chassis de refrigeração quatro água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

(CHA_FAN2/WP de 4 pinos)

(ver p.1, N.° 26)

(4-pin CHA_FAN3/WP)

(ver p.1, N.° 22)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4-pin CHA_FAN4/WP)

(ver p.1, N.° 12)

Conector da Ventoinha da CPU

(CPU_FAN1 de 4 pinos)

(ver p.1, N.° 3)

Conector de ventoinha de bomba de água CPU

(CPU_FAN2/WP de 4 pinos)

(ver p.l, N.° 4)

Conector de alimentação ATX

(ATXPWR1 de 24 pinos)

(ver p.1, N.° 8)

Conector de alimentação de 12V ATX

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos.

Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

* Aviso: Certifique-se que o cabo de força conectado é para o CPU e não para a placa gráfica.

Não ligue o cabo de força PCLe a este conector.

Conector de alimentação de 12V ATX (ATX12V2 de 4 pinos) (ver p.1, N.° 2)		Por favor, ligue este conector a uma alimentação de força ATX 12V.*O plugue de sua fonte de alimentação se encaixa neste conector apenas em uma orientação.
Conector Thunderbolt AIC (TB1 de 5 pinos) (ver p.1, N.° 28)		Por favor, conecte uma placa adicional ThunderboltTM (AIC) a este conector Thunderbolt AIC através do cabo GPIO.* Por favor, instale o cartão ThunderboltTM AIC para PCIE4 (slot padrão).

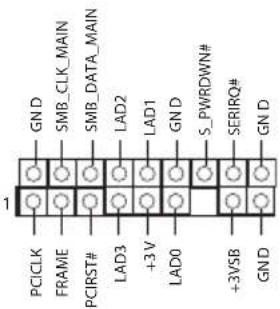

Plataforma LPC/TPM (TPMS1 de 17 pinos) (ver p.1, N.° 29)		Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

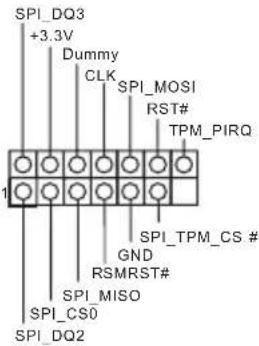

Plataforma SPI TPM (SPI_TPM_J1 de 13 pinos) (ver p.1, N.° 11)		Este conector suporta um sistema com SPI Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
Cabeçote de LED FAN AMD(AMD_FAN_LED1 de 4 pinos)(ver p.1, N.° 7)		Cabeçote de LED FAN AMD é usado para conectar o cabo de extensão de LED RGB que vem com dissipador de calor AMD.A conexão de cabo permite aos usuários escolher entre vários efeitos de iluminação de LED.* O título LED do Ventilador AMD é compatível com uma fita LED RGB regular.Atenção: Nunca instale o cabo FAN LED na orientação errada; caso contrário, o cabo pode ser danificado.
Cabeçote de LED RGB (RGB_HEADER1 de 4 pinos)(ver p.1, N.° 25)		Este Cabeçote RGB é usado para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.* Consulte a página 45 para obter mais informações sobre esta plataforma.
Plataforma de LED Ajustável (ADDR_LED1 3 pinos)(ver p.1, N.° 24)		Esta plataforma é usada para conectar caboi de extensão Ajustável de LED que permite aos usuários escolher entre vários efeitos de iluminação de LED.Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.* Consulte a página 46 para obter mais informações sobre esta plataforma.
