Тип продукта	Материнская плата
Бренд	ASRock
Модель	X570 Extreme4
Формат	ATX (305 x 244 мм)
Сокет процессора	AM4
Чипсет	AMD X570
Память	4 x DDR4 DIMM, макс. 128 ГБ, двухканальный режим, поддержка ECC и не ECC, частоты до 4666+ МГц (OC)
Слоты расширения	2 x PCIe 4.0 x16, 3 x PCIe 4.0 x1, 1 x M.2 Key E (WiFi/BT)
Хранилище	8 x SATA3 6 Гбит/с (RAID 0/1/10), 1 x Hyper M.2 (PCIe Gen4 x4), 1 x Hyper M.2 (SATA3/PCIe Gen4 x4)
Аудио	Realtek ALC1220, 7.1 каналов HD, Purity Sound 4, усилитель для наушников 600 Ом
Сеть	Gigabit LAN Intel I211AT
USB (задняя панель)	1 x USB 3.2 Gen2 Type-A, 1 x USB 3.2 Gen2 Type-C, 6 x USB 3.2 Gen1
USB (внутренние разъемы)	2 x USB 2.0, 2 x USB 3.2 Gen1, 1 x USB 3.2 Gen1 Type-C
Видеовыходы	1 x HDMI 2.0 (4K@60 Гц, HDR, HDCP 2.2)
Разъемы питания	1 x 24-контактный ATX, 1 x 8-контактный + 1 x 4-контактный CPU
Разъемы вентиляторов	1 x CPU, 1 x CPU/водяная помпа, 4 x корпус/водяная помпа
RGB-подсветка	1 x разъем LED вентилятора AMD, 1 x разъем RGB LED, 1 x разъем адресуемого LED
BIOS	UEFI AMI с графическим интерфейсом, совместим с ACPI 5.1, SMBIOS 2.3
Операционная система	Microsoft Windows 10 64-разрядная
Сертификаты	FCC, CE, ErP/EuP
Уход и очистка	Очищать сухой неворсистой тканью. Избегать попадания жидкости. Отключать перед очисткой.
Безопасность	Используйте сертифицированный блок питания. Не подвергайте воздействию влаги. Обращайтесь осторожно во избежание электростатических разрядов.
Оценка веса	Примерно 1,5 кг (только плата)

Часто задаваемые вопросы - X570 Extreme4 ASROCK

Какие процессоры совместимы с материнской платой ASRock X570 Extreme4?

Эта материнская плата поддерживает процессоры AMD Ryzen серии 2000 (Pinnacle Ridge) и 3000 (Matisse, Picasso) на сокете AM4. Процессоры Matisse поддерживают PCIe 4.0.

Какова максимальная поддерживаемая скорость памяти DDR4?

С процессорами Matisse память может достигать 4666+ МГц при разгоне (OC). Для Pinnacle Ridge — до 3600+ МГц, а для Picasso — до 3466+ МГц. Обратитесь к списку совместимости памяти на сайте ASRock.

Поддерживает ли материнская плата RAID?

Да, 8 портов SATA3 поддерживают режимы RAID 0, RAID 1 и RAID 10. Слоты M.2 не включены в RAID SATA.

Как обновить BIOS материнской платы?

BIOS UEFI AMI можно обновить через графический интерфейс BIOS или с помощью утилиты ASRock Instant Flash. Загрузите последнюю версию с сайта ASRock и следуйте инструкциям.

Имеет ли материнская плата встроенную RGB-подсветку?

Она не имеет встроенной RGB-подсветки, но предоставляет разъемы для подключения RGB-лент (12В) и адресуемых лент (5В), а также разъем LED для вентилятора AMD.

Сколько портов USB на задней панели?

На задней панели имеется 1 x USB 3.2 Gen2 Type-A, 1 x USB 3.2 Gen2 Type-C и 6 x USB 3.2 Gen1. Порты USB3_56 поддерживают Ultra USB, но не вывод из спящего режима ACPI.

Можно ли использовать SSD NVMe в качестве загрузочного диска?

Да, оба слота M.2 (Hyper M.2) поддерживают SSD NVMe PCIe Gen4 x4 (или Gen3 в зависимости от процессора) и могут использоваться в качестве загрузочного диска.

Как очистить CMOS?

Используйте перемычку CLRCMOS1 (2 контакта). Выключите компьютер, отключите кабель питания, затем замкните контакты перемычкой на 3 секунды. Снимите перемычку перед перезапуском.

Какова максимальная мощность, поддерживаемая разъемами вентиляторов?

Разъем CPU_FAN1 поддерживает 1А (12 Вт). Разъемы CPU_FAN2/WP и CHA_FANx/WP поддерживают до 2А (24 Вт) для водяной помпы. Используйте совместимые вентиляторы.

Поддерживает ли материнская плата разгон?

Да, она поддерживает разгон через BIOS и сторонние инструменты. Внимание: разгон может повредить компоненты. ASRock не несет ответственности за возможные повреждения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X570 Extreme4 ASROCK

Благодарим вас за приобретение надежной системной платы ASRock X570 Extreme4, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock X570 Extreme4 (форм-фактор ATX)
- Краткое руководство по установке платы ASRock X570 Extreme4
- Компакт-диск с ПО для платы ASRock X570 Extreme4
• 4 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 3 винта для слота М.2 (приобретаются отдельно)
• 2 стойка для гнезда М.2 (приобретаются отдельно)

1.2 Технические характеристики

Платформа	Форм-фактор ATXМедная печатная плата (2 унции)
ЦП	Поддерживаются процессоры AMD серии RyzenTM 2000 и 3000 под сокет AM4Цифровой ШИМ-контроллер IntersilСистема питания 10
Чипсет	AMD X570
Память	Двухканальная память DDR44 гнезда DDR4 DIMMПроцессоры AMD серии Ryzen (Matisse) поддерживают модули памяти DDR4 4666+(OC)/4400(OC)/4300(OC)/4266 (OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 с ЕСС и без ЕСС, небуферизованной памяти*Процессоры AMD серии Ryzen (Pinnacle Ridge) поддерживают модули памяти DDR4 3600+(OC)/3466(OC)/ 3200(OC)/2933/2667/2400/2133, ECC, non-ECC и Unbuffered*Процессоры AMD серии Ryzen (Picasso) поддерживают модули памяти DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/ 2133, не относящихся к ЕСС, небуферизованной памяти** Для процессоров серии Ryzen (Picasso) модуль памяти ЕСС поддерживается только процессорами PRO.* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)* Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 25.Максимальный объем ОЗУ: 128 ГбПозолоченные (15 мкм) контакты слотов DIMM
Слоты расширения	ЦП серии AMD Ryzen (Matisse)2 x PCI Express 4.0 x16 гнезд (одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x4 (PCIE4))*ЦП серии AMD Ryzen (Pinnacle Ridge)2 x PCI Express 3.0 x16 гнезд (одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x4 (PCIE4))*

ЦП серии AMD Ryzen (Picasso)

• 2 x PCI Express 3.0 x16 гнезд (одинарный при x8 (PCIE1); двойной при x8 (PCIE1) / x4 (PCIE4))*
  * Поддерживаются в качестве загрузочных SSD-диски типа NVMe
  • 3 слота PCI Express 4.0 x1
  • Поддержка AMD Quad CrossFireX ^TM и CrossFireX ^TM
  • 1 слот М.2 (ключ Е) для модуля WiFi/BT типа 2230
• Позолоченные контакты разъема VGA PCIe (PCIE1) 15μ

Графическая подсистема

- Встроенный видеоадаптер AMD Radeon ^TM серии Vega в процессорах APU серии Ryzen*

*Фактическая поддержка зависит от процессора

• DirectX 12, пиксельные шейдеры 5.0
• Общий объем памяти по умолчанию 2 ГБ. Поддерживается максимальный общий объем памяти до 16 ГБ.

* Для максимального общего объема памяти 16 ГБ требуется установить системную память емкостью 32 ГБ.

• Поддержка HDMI 2.0 с максимальным разрешением до 4K × 2K (4096x2160) при 60 Гц
• Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 2.0 (требуется соответствующий HDMI-монитор)
• Поддерживается расширенный динамический диапазон (HDR) в режиме HDMI 2.0
• Поддерживается расширенный динамический диапазон (HDR) в режиме HDMI 2.0
• Поддерживается HDCP 2.2 через порт HDMI 2.0.
• Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 2.0
  • Поддержка Microsoft PlayReady®

Звук

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)
  • Поддержка Premium Blu-ray Audio
• Защита от перепадов напряжения в электрической сети
  • Поддержка Purity Sound ™ 4
• Первоклассный усилитель NE5532 для гарнитуры у аудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)

• Стабилизированный вход питания

• Технология Direct Drive

• Изолирующее экранирование печатной платы
• Определение сопротивления нагрузки, подключенной к линейному выходу.
• Отдельные слои печатной платы для левого и правого аудиоканалов
• Позолоченный аудиоразъем (15 мкм)
• Поддержка DTS-подключения

LAN

• Gigabit Ethernet 10/100/1000 Мбит/с
• GigaLAN Intel® I211AT
- Поддерживается пробуждение по ЛВС
- Молниезащита и защита от электростатических разрядов
- Поддерживается Energy Efficient Ethernet 802.3az
- Поддерживается PXE

Порты ввода- вывода на задней панели

• 2 антенных порта (на панели с портами ввода-вывода)
• 1 порт PS/2 для мыши/клавиатуры
• 1 порт HDMI
• 1 оптический выход SPDIF
- 1 порт USB 3.2 Gen2 Type-A (10 Гбит/с) (с защитой от электростатических разрядов)
- 1 порт USB 3.2 Gen2 Type-C (10 Гбит/с) (с защитой от электростатических разрядов)
- 6 портов USB 3.2 Gen1 (с защитой от электростатических разрядов)

* Функция питания через USB (Ultra USB Power) поддерживается на портах USB3_56.

* Функция пробуждения АСРІ не поддерживается на портах USB3_56.

• 1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)

- Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие устройства

- 8 x порта SATA3 со скоростью передачи данных 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».

- 1 слот Hyper M.2 (M2_1), поддерживается модуль M.2 PCI Express типа 2230/2242/2260/2280 с ключом М до версии Gen4 x4 (64 Гбит/с) (с Matisse) или Gen3 x4 (32 Гбит/с) (с Pinnacle Ridge и Picasso)*

- 1 x слот Hyper M.2 (M2_2), поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280/22110 с пропускной способностью 6,0 Гб/с и модуль M.2 PCI Express до версии Gen4 x4 (64 Гб/с) с ключом М.*

* Поддерживаются в качестве загрузочных SSD-диски типа NVMe

* Поддерживается комплект ASRock U.2

Разъемы

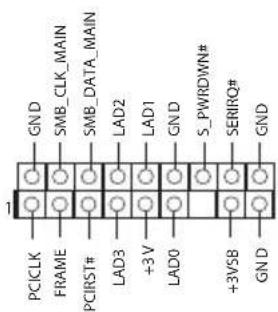

• 1 колодка ТРМ

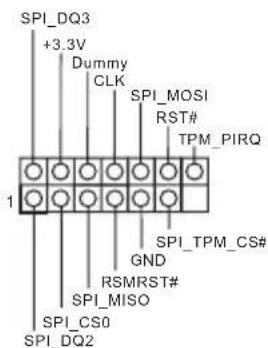

• 1 колодка SPI TPM
- 1 колодка светодиодного индикатора питания и корпусного динамика
- 1 х колодка для подключения светодиодной подсветки вентилятора AMD.
* Колодка для подключения светодиодной подсветки вентилятора AMD совместима с обычной светодиодной RGB лентой.
* Колодка для подключения светодиодной подсветки вентилятора AMD поддерживает светодиодные ленты мощностью не более 36 Ватт (3 А) и длиной до 2,5 м.

• 1 колодка светодиодной RGB-подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт).
• 1 колодка адресуемой светодиодной подсветки
* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт).

• 1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

- 1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)

• 4 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)
  * Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).
  * Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP и CHA_FAN4/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

• 1 24-контактных разъем питания АТХ (Высокоплотный разъем питания)

• 1 разъем питания 12 В (8-контактный разъем питания высокой плотности)
• 1 разъем питания 12 В (4-контактный разъем питания высокой плотности)
• 1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм)
• 1 колодка USB для подключения вентилятора AMD со светодиодной подсветкой
• 1 AIC-разъем Thunderbolt (5-контактный) (Поддерживает только карту ASRock Thunderbolt AIC)
• 2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)
• 2 колодка USB 3.2 Gen1 (4 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)
• 1 колодка порта USB 3.2 Gen1 тип C на передней панели (с защитой от электростатических разрядов)

Параметры BIOS

• AMI UEFI Legal BIOS с поддержкой графического интерфейса
• Поддержка технологии «Plug and Play»
• Совместимость с управлением энергопотреблением по АСРІ 5.1
• Поддержка функции JumperFree
• Поддерживается SMBIOS 2.3.
• Регулировка напряжений ЦП, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8B, VDDP

Контроль оборудования

• Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, VDDCR_SOC ЦП, DRAM, VPPM, PREM VDDCR_SOC, +1,8 В, VDDP

Операционные системы

• Microsoft® Windows® 10 (64-разрядная)

Сертификация

• FCC, CE
• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса настроек CMOS (CLRCMOS1)

(см. стр. 1, № 23)

2-контактная перемычка

Замкнута: Сброс настроек CMOS

Разомкнута: По умолчанию

CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной

панели

(9-контактная, PANEL1)

(см. стр. 1, № 18)

Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):

Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.

Колодка светодиодного индикатора питания и динамика корпуса(7-контактная, SPK_PLED1)(см. стр. 1, No 19)		Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

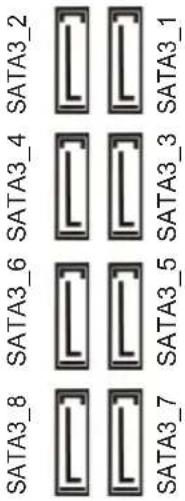

Разъемы Serial ATA3(SATA3_1_2:см. стр. 1, No 13)(SATA3_3_4:см. стр. 1, No 14)(SATA3_5_6:см. стр.1,No 15)(SATA3_7_8:см. стр.1, No 16)		Эти шесть восемь SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.
Колодка USB для подключения вентилятора AMDсо светодиодной подсветкой(4-контактная, USB_5)(см. стр. 1, No 31)		Эта колодка служит для подключения разъема USB на кулере AMD SR3.
Колодки USB 2.0(9-контактная,USB_1_2)(см. стр. 1, No 21)(9-контактная,USB_3_4)(см. стр. 1, No 20)		На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.
Колодки USB 3.2 Gen1(19-контактная,USB3_7_8)(см. стр. 1, No 10)(19-контактная,USB3_9_10)(см. стр. 1, No 9)		На материнской плате имеется две колодки. Каждая колодка USB 3.2 Gen1поддерживает два порта.

Колодка для порта USB 3.2 Gen1 Type C на передней панели (20 контактов, F_USB31_ TC_1) (см. стр. 1, № 17)

На материнской плате предусмотрена одна колодка для порта USB 3.2 Gen1 Type C на передней панели. Эта колодка используется для подключения модуля USB 3.2 Gen1 с дополнительными портами USB 3.2 Gen1.

Аудиоколодка передней панели (9-контактов, HD_ AUDIO1) (см. стр. 1, № 30)

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
   A. Подключите Mic_IN (MIC) κ MIC2_L.
   B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
   С. Подключите провод заземления (GND) к контакту заземления (GND).
   D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
   Е. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы для вентилятора или помпы водяного охлаждения корпуса (4-контактный CHA_ FAN1/WP) (см. стр. 1,№ 32)

Данная материнская плата оснащена четыре 4-контактным разъемом для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.

(4-контактный CHA_ FAN2/WP) (см. стр. 1,№ 26) (4-контактный CHA_ FAN3/WP) (см. стр. 1,№ 22)

(4-контактный CHA_ FAN4/WP) (см. стр. 1, № 12)

Разъем вентилятора охлаждения процессора (4-контакта, CPU_FAN1) (см. стр. 1, № 3)

Разъем для вентилятора или помпы водяного охлаждения ЦП (4-контактный CPU_FAN2/WP) (см. стр. 1, № 4)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.

Разъем питания АТХ (24-контакта, АТХРWR1) (см. стр. 1, № 8)

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания ATX 12 B (8-контактов, ATX12V1) (см. стр. 1, № 1)

Эта материнская плата оснащена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5. *Внимание! Убедитесь, что подключенный кабель питания предназначен для ЦП, а не для видеокарты. Не подключайте кабель питания PCIe к этому разъему.

Разъем питания ATX 12 B (4 контактов, ATX12V2) (см. стр. 1, № 2)

К данному разъему подключается источник питания АТХ 12 В. *Разъем от блока питания подсоединяется к этому разъему только в одной ориентации.

Разъем Thunderbolt AIC (5 контактов, TB1) (см. стр. 1, № 28)

Подключите плату расширения (AIC) Thunderbolt™ к разъему Thunderbolt AIC с помощью интерфейсного GPIO-кабеля. * Установите плату расширения Thunderbolt™ в слот PCIE4 (слот по умолчанию).

Колодка LPC/TPM (17-контактов, TPMS1) (см. стр. 1, № 29)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

колодка SPI TPM (13-контактная, SPI_ TPM_J1) (см. стр. 1, № 11)

Этот разъем обеспечивает поддержку системы SPI Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Колодка дляподключениясветодиоднойподсветки вентилятораAMD.(4-контактная, AMD_FAN_LED1)(см. стр. 1, No 7)		Колодка для подключениясветодиодной подсветкивентилятора AMD служит дляподключения удлинительногокабеля светодиоднойRGB-подсветки, которыйпоставляется с кулером AMD.Подключив этот кабель, можноразличные световые эффекты.* Колодка для подключениясветодиодной подсветкивентилятора AMD совместимас обычной светодиодной RGBлентой.Внимание! Категорически запрещается подключатькабель светодиоднойподсветки вентилятора снарушением полярности, таккак это может привести к егоповреждению.
Колодка светодиоднойRGB-подсветки(4-контактный,RGB_HEADER1)(см. стр. 1, No 25)		Эта колодка RGB-подсветкислужит для подключенияудлинительного кабелясветодиодной RGB-подсветки,которая позволяет реализоватьразличные световые эффекты.Внимание! Категорически запрещается подключатькабель светодиодной RGB-подсветки с нарушениемполярности, так как этоможет привести к егоповреждению.* Дополнительные сведения обиспользовании этой колодкисм. на стр. 45.
колодка адресуемойсветодиоднойподсветки(3 контакта, ADDR_LED1)(см. стр. 1, No 24)		Эта колодка служит дляподключения удлинительногокабеля адресуемойсветодиодной подсветки,которая позволяет реализоватьразличные световые эффекты.Внимание! Категорически запрещается подключатькабель адресуемойсветодиодной подсветки снарушением полярности, таккак это может привести к егоповреждению.* Дополнительные сведения обиспользовании этой колодкисм. на стр. 46.

1 Introdução
