MANUALE UTENTE X570 Extreme4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock X570 Extreme4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock X570 Extreme4 (Form Factor ATX)
• Guida all'installazione rapida di ASRock X570 Extreme4
• CD di supporto ASRock X570 Extreme4
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 3 x viti per Socket M.2 (opzionali)
• 2 x Distanziatori per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma ATXPCB 2oz rame
CPU	Supporta processori socket AMD AM4 RyzenTM serie 2000 e 3000PWM Digitale IntersilPotenza a 10 fasi
Chipset	AMD X570
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Le CPU serie AMD Ryzen (Matisse) supportano DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC e non ECC, senza buffer*Le CPU serie AMD Ryzen (Pinnacle Ridge) supportano DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 non ECC, senza buffer*Le CPU serie AMD Ryzen (Picasso) supportano DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 non ECC, senza buffer** Per le CPU serie Ryzen (Picasso), è supportata solo la memoria ECC senza CPU PRO.* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)* Fare riferimento a pagina 25 per il supporto della frequenza massima DDR4 UDIMM.Capacità max. della memoria di sistema: 128GBContatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	CPU serie AMD Ryzen (Matisse)2 x Alloggi PCI Express 4.0 x16 (singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x4 (PCIE4))*CPU serie AMD Ryzen (Pinnacle Ridge)2 x Alloggi PCI Express 3.0 x16 (singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x4 (PCIE4))*

CPU serie AMD Ryzen (Picasso)

• 2 x Alloggi PCI Express 3.0 x16 (singolo a x8 (PCIE1); doppio a x8 (PCIE1) / x4 (PCIE4))*
  * Supporto di SSD NVMe come disco d'avvio
  • 3 x alloggi PCI Express 4.0 x1
  • Supporta AMD Quad CrossFireX ^TM e CrossFireX ^TM
  • 1 Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BT
• Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1)

Grafica

• Grafica AMD Radeon ^TM serie Vega integrata nelle APU serie Ryzen*
  * Il supporto effettivo può variare in base alla CPU
• DirectX 12, Pixel Shader 5.0
• Memoria condivisa predefinita 2GB. Memoria condivisa massima supporta fino a 16GB.
  * La memoria condivisa massima di 16GB richiede che sia installata una memoria di sistema da 32GB.
• Supporta HDMI 2.0 con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz
• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.0 (è necessario un monitor compatibile HDMI)
  • Supporta HDR (High Dynamic Range) con HDMI 2.0
  • Supporta HDCP 2.2 con porta HDMI 2.0
• Supporto riproduzione 4K Ultra HD (UHD) sulla porta HDMI 2.0
  • Supporto Microsoft PlayReady®

Audio

• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220)
  • Supporto audio Blu-ray Premium
  • Supporta protezione da sovratensione
• Supporto di Purity Sound ^TM 4
• NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm)
• Ingresso Pure Power

- Tecnologia Direct Drive

- Schermatura isolata PCB

- Sensore impedenza sulla porta di uscita linea

- Layer PCB individuali per canali audio R/L

- Connettore audio dorato 15 μ

• Supporta protezione da fulmini/scariche elettrostatiche

• 2 x Porte antenna (sulla mascherina del pannello I/O)

• 1 x porta mouse/tastiera PS/2

• 1 x porta HDMI

• 1 x porta uscita SPDIF ottico

- 1 x Porta USB 3.2 Gen2 di tipo A (10 Gb/s) (Supporto protezione ESD)

- 1 x Porta USB 3.2 Gen2 di tipo C (10 Gb/s) (Supporto protezione ESD)

- 6 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

* Alimentazione Ultra USB supportata sulle porte USB3_56.

* La funzione di riattivazione ACPI non è supportata sulle porte USB3_56.

• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

- Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono

Archiviazi- one

* Supporto di SSD NVMe come disco d'avvio

• 1 x connettore TPM
• 1 x connettore SPI TPM
• 1 x connettore LED alimentazione e altoparlante
• 1 x Collettore LED ventola AMD

* Il connettore del LED della ventola AMD è compatibile con una normale striscia a LED RGB.
* Il collettore LED ventola AMD supporta strisce LED con un carico massimo di 3A (36W) e di lunghezza massima di 2,5 m.

• 1 x collettore LED RGB

* Supporto totale di fino a 12V/3A, 36W strip LED

• 1 x Header LED indirizzabile

* Supporto totale di fino a 5V/3A, 15W strip LED

• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

- 4 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)
• 1 x connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)
• 1 x connettore alimentazione 12V 4-pin (connettore alimentazione ad alta densità)
• 1 x connettore audio pannello frontale (15μ connettore audio dorati)
  • 1 x collettore USB AMD LED FAN
• 1 x connettore Thunderbolt AIC (5-pin) (supporta solo carta ASRock Thunderbolt AIC)

• 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

• 2 x header USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)

• 1 x porta USB 3.2 tipo C connettore Gen1 (Supporto protezione ESD) sul pannello frontale

Funzional- ità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto

• Eventi di riattivazione conformi a ACPI 5.1

• Supporto di SMBIOS 2.3

- Regolazione variabile tensione CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1, 8V, VDDP

Hardware Monitor

- Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua, telaio, telaio/pompa dell'acqua

- Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio, telaio/pompa dell'acqua

- Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio, telaio/pompa dell'acqua

- Controllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio, telaio/pompa dell'acqua

- Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

so

- Microsoft® Windows® 10 64 bit

Certifica- zioni

- FCC, CE

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la

CMOS

(CLRCMOS1)

(vedere pag. 1, n. 23)

Jumper a 2 pin

Cortocircuitato: Azzerare la

CMOS

Aperto: Predefinito

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 18)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare il tasto

d'alimentazione, il tasto di ripristino e l'indicatore di stato del sistema del telaio a questa basetta in base all'assegnazione dei pin definita di seguito.

Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzando il tasto d'alimentazione è possibile configurare il modo in cui si spegne il sistema.

RESET (tasto di ripristino):

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il sistema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e così via. Quando si collega il modulo del pannello frontale del telaio a questa basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 19)		Collegare i LED alimentazione e l'altoparlante a questo connet- tore.

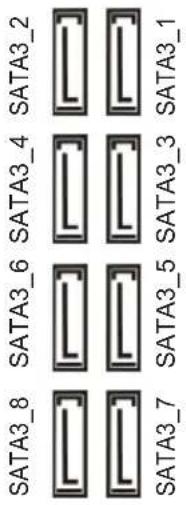

Connettori Serial ATA3 (SATA3_1_2: vedere pag. 1, n. 13) (SATA3_3_4: vedere pag. 1, n. 14) (SATA3_5_6: vedere pag.1, n. 15) (SATA3_7_8: vedere pag.1, n. 16)		Questi otto connettori SATA3 supportano cavi di trasmissione dati SATA per i dispositivi d'archiviazione interni velocità di trasferimento dati fino a 6,0 Gb/s.
Collettore USB AMD LED FAN (USB_5 a 4 pin) (vedere pag. 1, n. 31)		Questo collettore viene utilizzato per il collegamento del connettore USB sul dissipatore di calore AMD SR3.
Header USB 2.0 (USB_1_2 a 9 pin) (vedere pag. 1, n. 21) (USB_3_4 a 9 pin) (vedere pag. 1, n. 20)		Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.
Header USB 3.2 Gen1 (USB3_7_8 19 pin) (vedere pag. 1, n. 10) (USB3_9_10 a 19 pin) (vedere pag. 1, n. 9)		Ci sono due connettori su questa scheda madre. Ciascun header USB 3.2 Gen1 può supportare due porte.

Connettore USB 3.2 Gen1 tipo C pannello anteriore (F_USB31_TC_1 a 20 pin) (vedere pag. 1, n. 17)

USB Type-C Cable

È presente un connettore USB 3.2 Gen1 tipo C pannello anteriore su questa scheda madre. Questo connettore viene utilizzato per il collegamento di un modulo USB 3.2 Gen1 per porte USB 3.2 Gen1 supplementari.

Header audio pannello anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, n. 30)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola pompa dell'acqua telaio

(vedere pag. 1, n. 32)

Questa scheda madre è dotata di connettori quattro 4-pin per ventole raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

(CHA_FAN2/WP a 4 pin)

(vedere pag. 1, n. 26)

(CHA_FAN3/WPa 4 pin)

(vedere pag. 1, n. 22)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN4/WP a 4 pin) (vedere pag. 1, n. 12)

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

Connettore ventola pompa dell'acqua CPU (CPU_FAN2/WP a 4 pin) (vedere pag. 1, n. 4)

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 8)

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

*Attenzione: Assicurarsi che il cavo di alimentazione collegato sia per la CPU e non la scheda grafica. Non inserire il cavo di alimentazione PCIe in questo connettore.

Connettore di alimentazione ATX da 12 V (ATX12V2 a 4 pin) (vedere pag. 1, n. 2)

Collegare un alimentatore ATX a 12 V a questo connettore. *La spina di alimentazione può essere inserita in questo connettore con un solo orientamento.

Connettore Thunderbolt AIC (TB1 5-pin) (vedere pag. 1, n. 28)

Collegare una scheda aggiuntiva Thunderbolt™ (AIC) al connettore Thunderbolt AIC utilizzando il cavo GPIO. * Installare la scheda Thunderbolt™ AIC nell'alloggio (predefinito) PCIE4.

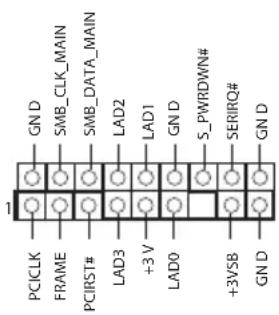

Connettore LPC/TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 29)

1 PCICLK FRAME PCIRST# +3 V LAD3 LAD2 LAD1 GND S_PWRDOWN# SERIRQ# +3VSB GND

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta-forma.

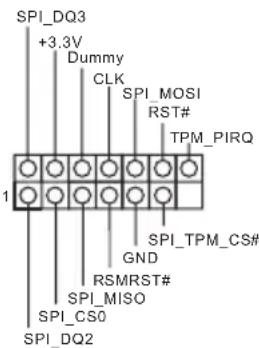

Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, n. 11)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Collettore LED AMD FAN(AMD_FAN_LED1 a 4 pin)(vedere pag. 1, n. 7)		Il collettore LED AMD FAN viene utilizzato per collegare la prolunga LED RGB in dotazione con dissipatore di calore AMD. Il collegamento del cavo consente agli utenti di selezionare tra vari effetti di illuminazione a LED.* Il connettore del LED della ventola AMD è compatibile con una normale striscia a LED RGB.Attenzione: Non installare il cavo LED FAN in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.
Collettore LED RGB(RGB_HEADER1 a 4 pin)(vedere pag. 1, n. 25)		Questa basetta RGB è utilizzata per collegare il cavo di prolunga RGB LED che permette agli utenti di scegliere tra vari effetti luminosi LED.Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.* Fare riferimento a pagina 45 per ulteriori istruzioni su questa basetta.
Header LED indirizzabile(ADDR_LED1 a 3 pin)(vedere pag. 1, n. 24)		Questo header serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari effetti luce LED.Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi.* Fare riferimento a pagina 46 per ulteriori istruzioni su questa basetta.
