用户手册 X570 Extreme4 ASROCK

感谢您购买华擎 X570 Extreme4 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 X570 Extreme4 主板（ATX 规格尺寸）
• 华擎 X570 Extreme4 快速安装指南
• 华擎 X570 Extreme4 支持光盘
• 4x串行ATA(SATA)数据线（选购）
• 3x螺丝（供M.2插座使用）（选购）
• 2x螺母柱（供M.2插座使用）（选购）

1.2 规格

平台	ATX规格尺寸2盎司纯铜电路板
CPU	支持AMD AM4 Socket RyzenTM 2000和3000系列处理器Intersil数字PWM10电源相设计
芯片集	AMD X570
内存	双通道DDR4内存技术4 x DDR4 DIMM槽AMD Ryzen系列CPU (Matisse)支持DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133ECC及非ECC,非缓冲内存*AMD Ryzen系列CPU (Pinnacle Ridge)支持DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133ECC及非ECC,非缓冲内存*AMD Ryzen系列CPU (Picasso)支持DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133及非ECC,非缓冲内存**对于Ryzen系列CPU (Picasso),仅PRO CPU支持ECC。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/) *请参考第25页了解DDR4 UDIMM最大支持频率。支持系统内存最大容量:128GBDIMM插槽中15μ金触点
扩充槽	AMD Ryzen系列CPU (Matisse)2 x PCI Express 4.0 x16槽(单-x16 (PCIE1);双-x16 (PCIE1) /x4 (PCIE4))*AMD Ryzen系列CPU (Pinnacle Ridge)2 x PCI Express 3.0 x16槽(单-x16 (PCIE1);双-x16 (PCIE1) /x4 (PCIE4))*AMD Ryzen系列CPU (Picasso)2 x PCI Express 3.0 x16槽(单-x8 (PCIE1);双-x8 (PCIE1) /x4(PCIE4))*支持NVMe SSD用作启动盘3 x PCI Express 4.0 x1槽支持AMD Quad CrossFireXTM和CrossFireXTM1 x M.2 Socket (Key E),支持类型2230 WiFi/BT模块VGA PCIe插槽(PCIE1)中15μ金触点

图形	· Ryzen 系列 APU 中的集成 AMD RadeonTM Vega系列图形 ** 实际支持可能视 CPU 而变化· DirectX 12、Pixel Shader 5.0· 默认共享内存 2GB。最大共享内存达 16GB。* 最大共享内存 16GB 需要安装 32GB 系统内存。· 支持 HDMI 2.0,60Hz 时最大分辨率达 4K x 2K (4096x2160)· 通过 HDMI 2.0 端口(需要兼容的 HDMI 显示器)支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR(高位速率音频)· 通过 HDMI 2.0 支持 HDR(高动态范围)· 通过 HDMI 2.0 端口支持 HDCP 2.2· 通过 HDMI 2.0 端口支持 4K 超高清 (UHD) 播放· 支持 Microsoft PlayReady®
音频	· 具有内容保护功能的 7.1 CH 高清音频(Realtek ALC1220 音频编解 码 器)· 优质 Blu-ray 音频支持· 支持电涌保护· 支持 Purity SoundTM 4- 用于前面板音频接口的 NE5532 高品质耳机放大器(支持最高 600 Ohm 耳机)- 纯电源输入- Direct Drive(直接驱动)技术- PCB 隔离罩- 线路输出端口的阻抗感测- 用于左/右音频通道的个别 PCB 层- 15μ 金色音频接口· 支持 DTS 连接
LAN	· Gigabit LAN 10/100/1000 Mb/s· GigaLAN Intel® I211AT· 支持 Wake-On-LAN(网上唤醒)· 支持雷电 /ESD 保护· 支持高能效以太网 802.3az· 支持 PXE

后面板 I/O

- 2x天线端口（在I/O面板屏蔽端）

- 1xPS/2鼠标/键盘端口

- 1xHDMI端口

- 1x光学SPDIF输出端口

- 1 x USB 3.2 Gen2 A 类型端口 (10 Gb/s) (支持 ESD 保护)

- 1 x USB 3.2 Gen2 C 类型端口 (10 Gb/s) (支持 ESD 保护)

- 6x USB 3.2 Gen1 端口 (支持 ESD 保护)

* USB3_56 端口支持超级 USB 电源。

* 在 USB3_56 端口上不支持 ACPI 唤醒功能。

- 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

- 高清音频插孔: 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风

存储

- 8 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和 RAID 10)、NCQ、AHCI 和热插拔

- 1 x Hype M.2 Socket (M2_1), 支持 M Key 类型 2230/2242/2260/2280 M.2 PCI Express 模块（最高 Gen4x4 (64 Gb/s)）（Matisse）或 Gen3 x4 (32 Gb/s)（Pinnacle Ridge 和 Picasso）*

- 1 x Hyper M.2 接口 (M2_2)，支持 M Key 类型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen4 x4 (64 Gb/s)）*

* 支持 NVMe SSD 用作启动盘

* 支持华擎 U.2 套件

接口

- 1xTPM接脚

- 1xSPI TPM接脚

- 1x电源LED和扬声器接脚

- 1 x AMD 风扇 LED 接脚

* AMD 风扇 LED 接脚兼容普通 RGB LED 灯条。

* AMD 风扇 LED 接脚支持最大负载为 3A (36W)、最大长度为 2.5 米的 LED 灯条。

- 1 x RGB LED 接头

* 总共支持最高 12V/3A, 36W LED 灯条

- 1x可寻址LED接脚

* 总共支持最高 5V/3A, 15W LED 灯条

- 1xCPU风扇接口(4针)

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

	1 x CPU/ 水泵风扇接口(4针)(智能风扇速度控制)*CPU/ 水泵风扇支持最高2A (24W) 功率的水冷风扇。4 x 机箱 / 水泵风扇接口(4针)(智能风扇速度控制)*机箱 / 水泵风扇支持最高2A (24W) 功率的水冷风扇。*CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP 和 CHA_FAN4/WP 可以自动检测3针脚或4针脚风扇是否在使用。1 x 24针 ATX 电源接口(高密度电源接口)1 x 8针 12V 电源接口(高密度电源接口)1 x 4针 12V 电源接口(高密度电源接口)1 x 前面板音频接口(15μ 金色音频接口)1 x AMD LED 风扇 USB 接脚1 x Thunderbolt AIC 接口(5针)(仅支持 Thunderbolt AIC 卡)2 x USB 2.0 接脚(支持4个USB 2.0端口,支持ESD保护)2 x USB 3.2 Gen1 接脚(支持4个USB 3.2 Gen1端口,支持ESD保护)1 x 前面板 Type C USB 3.2 Gen1 接脚(支持ESD保护)
BIOS 功能特点	AMI UEFI Legal BIOS,支持 GUI支持“即插即用”ACPI 5.1 兼容唤醒事件支持免跳线(jumperfree)支持 SMBIOS 2.3CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM VDDCR_SOC、+1.8V、VDDP电压多次调整(Voltage Multi-adjustment)
硬件监控	温度感测:CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇风扇转速计:CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇静音风扇(根据CPU温度自动调整机箱风扇速度):CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇风扇多种速度控制:CPU、CPU/ 水泵、机箱、机箱 / 水泵风扇电压监控:+12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、DRAM、VPPM、PREM VDDCR_SOC、+1.8V、VDDP
操作系统	Microsoft® Windows® 10 64-bit
认证	FCC、CEErP/EuP 支持(需要支持 ErP/EuP 的电源)

*有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRCMOS1)

(见第1页, 第23个)

2针跳线

短接 : 清除 CMOS

开路 : 默认

CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针 PANEL1)

(见第1页，第18个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源按钮）

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET (重置按钮):

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED和扬声器接脚(7针SPK_PLED1)(见第1页,第19个)		请将机箱电源LED和机箱扬声器连接到此接脚。

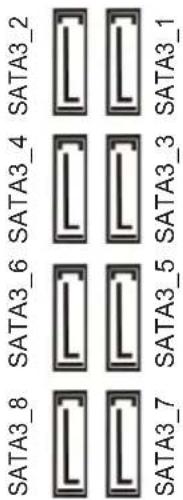

串行ATA3接口(SATA3_1_2:见第1页,第13个)(SATA3_3_4:见第1页,第14个)(SATA3_5_6:见第1页,第15个)(SATA3_7_8:见第1页,第16个)		这八个SATA3接口支持最高6.0Gb/s数据传输速率的内部存储设备的SATA数据线。
AMD LED风扇USB接脚(4针USB_5)(见第1页,第31个)		此接脚用于连接AMD SR3散热器上的USB接口。
USB 2.0接脚(9针USB_1_2)(见第1页,第21个)(9针USB_3_4)(见第1页,第20个)		此主板上有2个接脚。每个USB 2.0接脚可以支持两个端口。
USB 3.2 Gen1接脚(19针USB3_7_8)(见第1页,第10个)(19针USB3_9_10)(见第1页,第9个)		此主板上有2个接脚。每个USB 3.2 Gen1接脚可以支持两个端口。

前面板类型 C USB 3.2

Gen1 接脚

(20针 F_USB31_TC_1)

(见第1页, 第17个)

USB Type-C Cable

此主板上有一个前面板类型 C

USB 3.2 Gen1 接 脚。 此接脚用

于连接 USB 3.2 Gen1 模块以获

得附加 USB 3.2 Gen1 端口。

前面板音频接脚

(9针 HD_AUDIO1)

(见第1页, 第30个)

GND PRESENCE# MIC_RET OUT_RET J_SENSE J_SENSE OUT2_L MIC2_R MIC2_L

此接脚用于将音频设备连接到

前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱水泵风扇接口

(4针 CHA_FAN1/WP)

(见第1页，第32个)

此主板提供 4 个 4 针水机箱

风扇接口。如果您打算连接3

针机箱水 冷风扇，请将它连接到针脚1-3。

(4针 CHA_FAN2/WP)

(见第1页，第26个)

(4针 CHA_FAN3/WP)

(见第1页，第22个)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4针 CHA_FAN4/WP)

(见第1页，第12个)

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第3个)

CPU 水泵风扇接口

(4 针 CPU_FAN2/WP)

(见第1页，第4个)

此主板提供 4 针 CPU 风扇（静

音风扇）接口。如果您打算连接

口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第1页, 第1个)

此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，

请沿针脚 1 和针脚 5 插接它。

* 警告:请确保连接的电源线用于 CPU，而非图形卡。不要将 PCIe 电源线插接到此接口。

ATX 12V电源接口(4针ATX12V2)(见第1页,第2个)		请将ATX 12V电源连接到此接口。*电源插头只能从一个方向插入此接口。
Thunderbolt AIC接口(5-针TB1)(见第1页,第28个)		请利用GPIO线将Thunderbolt“扩展卡(AIC)连接到 Thunderbolt AIC接口。*请将雷电卡安装到PCIE4(默认插槽)。

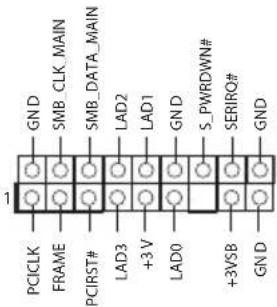

LPC/TPM接脚(17针TPMS1)(见第1页,第29个)		此接口支持Trusted Platform Module(信任平台模块,TPM)系统,可以安全地存储密钥、数字证书、密码和数据。统也可以帮助增强网络安全,保护数字身份和确保平台完整性。

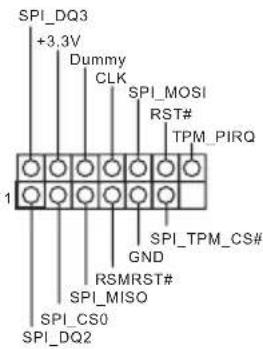

SPI TPM接脚(13针SPI_TPM_J1)(见第1页,第11个)		此接口支持SPI Trusted Platform Module(信任平台模块,TPM)系统,可以安全地存储密钥、数字证书、密码和数据。统也可以帮助增强网络安全,保护数字身份和确保平台完整性。

AMD风扇LED接脚(4针AMD_FAN_LED1)(见第1页,第7个)		AMD风扇LED接脚用于连接AMD散热器附带的RGB LED延长线。连接线缆可以让用户选择不同的LED灯光效果。*AMD风扇LED接脚兼容普通RGB LED灯条。注意:风扇LED线安装方向切勿错误,否则,线缆会损坏。
RGB LED接脚(4针RGB_HEADER1)(见第1页,第25个)		此 RGB接脚用于连接 RGB LED延长线,可让用户选择不同的LED灯光效果。注意:RGB LED线安装方向切勿错误,否则,线缆会损坏。*请参考第45页了解这个接脚的详情。
可寻址LED接脚(3针ADDR_LED1)(见第1页,第24个)		此接脚用于连接可寻址LED延长线,可让用户选择不同的LED灯光效果。注意:必须以正确的方向安装可寻址LED线,否则会损坏线缆。*请参考第46页了解这个接脚的详情。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X570 Extreme4 主機板，本主機板經華擎嚴格品管製作，是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com.

1.1 包装内容

• 華擎 X570 Extreme4 主機板 (ATX 尺寸)
• 華擎 X570 Extreme4 快速安裝指南
• 華擎 X570 Extreme4 支援光碟
• 4 x Serial ATA (SATA) 資料纜線（選用）
• 3x螺絲（適用於M.2插座）（選用）
• 2x銅柱（適用於M.2插座）（選用）

1.2 規格

平台	• ATX 尺寸• 2oz 銅製 PCB
CPU	• 支援 AMD AM4 socket RyzenTM 2000 及 3000 系列處理器• Intersil Digital PWM• 10 電源相位設計
晶片組	• AMD X570
記憶體	• 雙通道 DDR4 記憶體技術• 4 x DDR4 DIMM 插槽• AMD Ryzen 系列 CPU (Matisse) 支援 DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC & 非 ECC、無緩衝記憶體 *• AMD Ryzen 系列 CPU (Pinnacle Ridge) 支援 DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC & 非 ECC、無緩衝記憶體 *• AMD Ryzen 系列 CPU (Picasso) 支援 DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 非 ECC、無緩衝記憶體 **若使用 Ryzen 系列 CPU (Picasso), 僅 PRO CPU 支援 ECC。* 如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/) *關於 DDR4 UDIMM 最高頻率支援,請參閱第 25 頁。• 最大系統記憶體容量: 128GB• 15 μ 特厚鍍金插槽
擴充插槽	AMD Ryzen 系列 CPU (Matisse)• 2 x PCI Express 4.0 x16 插槽 (單 x16 (PCIE1); 雙 x16 (PCIE1) / x4 (PCIE4))*AMD Ryzen 系列 CPU (Pinnacle Ridge)• 2 x PCI Express 3.0 x16 插槽 (單 x16 (PCIE1); 雙 x16 (PCIE1) / x4 (PCIE4))*AMD Ryzen 系列 CPU (Picasso)• 2 x PCI Express 3.0 x16 插槽 (單 x8 (PCIE1); 雙 x8 (PCIE1) / x4 (PCIE4))*支援 NVMe SSD 作為開機磁碟• 3 x PCI Express 4.0 x1 插槽• 支援 AMD Quad CrossFireXTM及 CrossFireXTM• 1 x M.2 插座 (Key E),支援 Type 2230 WiFi/BT 模組• VGA PCIe 插槽採用 15μ 金接點 (PCIE1)
顯示卡	整合式 AMD RadeonTM Vega Series Graphics 內建於 Ryzen 系列 APU*實際支援可能隨 CPU 改變 DirectX 12、Pixel Shader 5.0預設共用記憶體 2GB。最大共用記憶體達 16GB。* 最大共用記憶體 16GB 需要安裝 32GB 系統記憶體。最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.0支援使用 HDMI 2.0 連接埠(需相容於 HDMI 監視器)的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR(高位元率音訊)使用 HDMI 2.0 支援 HDR(高動態範圍)支援含 HDMI 2.0 連接埠的 HDCP 2.2支援使用 HDMI 2.0 連接埠進行 4K Ultra HD (UHD) 播放支援 Microsoft PlayReady*
音訊	7.1 CH HD 音訊含內容保護(Realtek ALC1220 音訊轉碼器)功能高階藍光音訊支援支援突波保護支援 Purity SoundTM 4 天籲美聲- 適用前面板音訊接頭的 NE5532 Premium Headset Amplifie(支援最高可達 600 Ohm 的耳機)- 純電源輸入- 直驅技術- PCB 隔離遮蔽- 線路輸出埠的阻抗感應- 適用左/右音訊聲道的獨立 PCB 層- 15μ 特厚鍍金音訊接頭支援 DTS Connect
LAN	Gigabit LAN 10/100/1000 Mb/sGigaLAN Intel® I211AT支援網路喚醒支援雷擊/靜電保護支援 802.3az EEE 節能乙太網路支援 PXE

後面板 I/O

• 2x天線連接埠(在I/O面板外罩上)
• 1xPS/2滑鼠／鍵盤連接埠
• 1xHDMI連接埠
• 1x光纖SPDIF輸出連接埠
• 1 x USB 3.2 Gen2 A 類型連接埠 (10 Gb/s) （支援靜電保護）
• 1 x USB 3.2 Gen2 C 類型連接埠 (10 Gb/s) （支援靜電保護）
• 6 x USB 3.2 Gen1 連接埠（支援靜電保護）
  * USB3_56 連接埠支援 Ultra USB 電源。
  * USB3_56 連接埠不支援 ACPI 喚醒功能。

- 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

- HD 音訊插孔：後置喇叭／中置／低音／線路輸入／前置喇叭／麥克風

儲存裝置

• 提供 8 x SATA3 6.0 Gb/s 接頭，支援 RAID（RAID 0、RAID 1、與 RAID 10）、NCQ、AHCI 及熱插拔
• 1 x Hyper M.2 插座 (M2_1), 支援 M Key 型 2230/2242/2260/2280 M.2 PCI Express 模組（最高可達 Gen4x4 (64 Gb/s)）（配備 Matisse）或 Gen3x4 (32 Gb/s)（配備 Pinnacle Ridge 及 Picasso）*
• 1 x Hyper M.2 插座 (M2_2), 支援 M Key 型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen4 x4 (64 Gb/s)）類型 *
  * 支援 NVMe SSD 作為開機磁碟
  * 支持華擎 U.2 套件

接頭

- 1xTPM排針

- 1x SPI TPM 排針

- 1x 電源 LED 及喇叭排针

- 1 x AMD 風扇 LED 排針

*AMD 風扇 LED 排針相容於一般的 RGB LED 燈條。
* AMD 風扇 LED 排針 LED 光條最大支援 3A (36W) 的負載和 2.5 公尺的長度。

- 1 x RGB LED 排針

* 總計最高支援 12V/3A, 36W LED 條燈
- 1x 可定址 LED 排針
* 總計最高支援 5V/3A,15W LED 條燈
- 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

	1 x CPU/水冷幫浦風扇接頭(4-pin)(智慧型風扇速度控制)*CPU/水冷幫浦風扇接頭支援最高2A(24W)風扇功率的水冷風扇。4 x 機殼/水冷幫浦風扇接頭(4-pin)(智慧型風扇速度控制)*機殼/水冷幫浦風扇接頭支援 最高2A(24W)風扇功率的水冷風扇。*如果3-pin或4-pin風扇使用中,可自動偵測CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP和CHA_FAN4/WP。1 x 24 pin ATX電源接頭(高密度電源接頭)1 x 8 pin 12V電源接頭(高密度電源接頭)1 x 4 pin 12V電源接頭(高密度電源接頭)1 x 前面板音訊接頭(15μ金色音訊接頭)1 x AMD LED風扇USB排針1 x Thunderbolt AIC接頭(5-pin)(僅支援華擎Thunderbolt AIC卡)2 x USB 2.0排針(支援4個USB 2.0連接埠)(支援靜電保護)2 x USB 3.2 Gen1排針(支援4個USB 3.2 Gen1連接埠)(支援靜電保護)1 x 前面板Type C USB 3.2 Gen1排針(支援靜電保護)
BIOS功能	AMI UEFI Legal BIOS含GUI支援支援「隨插即用」ACPI 5.1符合喚醒自動開機支援免跳線模式支援SMBIOS 2.3CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM VDDCR_SOC、+1.8V、VDDP電壓多重調整
硬體監視器	溫度感應:CPU、CPU/水冷幫浦、機殼、機殼/水冷幫浦風扇風扇轉速計:CPU、CPU/水冷幫浦、機殼、機殼/水冷幫浦風扇靜音風扇(依CPU溫度自動調整機殼風扇速度):CPU、CPU/水冷幫浦、機殼、機殼/水冷幫浦風扇風扇多重速度控制:CPU、CPU/水冷幫浦、機殼、機殼/水冷幫浦風扇電壓監控:+12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、DRAM、VPPM、PREM VDDCR_SOC、+1.8V、VDDP

作業系統

- Microsoft® Windows® 10 64-bit

認證

- FCC、CE

- ErP/EuP ready (須具備 ErP/EuP ready 電源供應器)

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整BIOS中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。

Short

Open

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁,編號23)

2-pin 跳線

短路：清除CMOS

開啟：預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

（請參閱第1頁，編號18）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源按鈕):

連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。

RESET(重設按鈕):

接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。

PLED (系統電源 LED):

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此LED會亮起。系統進入S1/S3睡眠狀態時，LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時，LED會熄滅。

HDLED (硬碟活動 LED):

連接至機殼前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時，LED會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 及喇叭排針

(7-pin SPK_PLED1)

(請參閱第1頁，編號19)

最高可達 6.0 Gb/s 資料傳輸率。

AMD LED 風扇 USB 排針

(4-pin USB_5)

(請參閱第1頁,編號31)

此排針用於連接 AMD SR3 散

熱器上的 USB 接頭。

USB 2.0 排針

(9-pin USB_1_2)

(請參閱第1頁,編號21)

(9-pin USB_3_4)

(請參閱第1頁，編號20)

USB PWR P- P+ GND DUMMY 1 GND P+ P- USB PWR

本主機板上含有兩組排針。各

USB 2.0 排針皆可支援兩個連接埠。

USB 3.2 Gen1 排針

(19-pin USB3_7_8)

(請參閱第1頁，編號10)

(19-pin USB3_9_10)

(請參閱第1頁，編號9)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ GND GND GND IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ GND GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy

本主機板上含有兩組排針。各

USB 3.2 Gen1 排針皆可支援兩個連接埠。

前面板 C 類型 USB 3.2

Gen1 排針

(20-pin F_USB31_TC_1)

(請參閱第1頁,編號17)

USB Type-C Cable

本主機板具有一個前面板 C 類型 USB 3.2 Gen1 排針。此排針用於連接 USB 3.2 Gen1 模組，以提供額外的 USB 3.2 Gen1 連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

(請參閱第1頁,編號30)

GND PRESENCE# MIC_RET OUT_RET 1 J. SENSE OUT2_L J. SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼／水冷幫浦風扇接頭

(4-pin CHA_FAN1/WP)

(請參閱第1頁，編號32)

本主機板配備四個 4-Pin 水冷

機殼風 扇 接 頭。 若您計畫連接

3-Pin 機殼水 冷風 扇，請 接 至 Pin 1-3。

(4-pin CHA_FAN2/WP)

(請參閱第1頁，編號26)

(4-pin CHA_FAN3/WP)

(請參閱第1頁，編號22)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4-pin CHA_FAN4/WP)

(請參閱第1頁，編號12)

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號3)

CPU／水冷 幫浦風扇接頭

(4-pin CPU_FAN2/WP)

(請參閱第1頁，編號4)

本主機板配備 4-Pin CPU 風扇

(靜音風扇)接頭。若您計畫連

接 3-Pin CPU 風扇，請接至 Pin 1-3。

本主機板配備 4-Pin 水冷 CPU

風扇接頭。若您計畫連接 3-Pin

CPU 水冷風扇，請接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號8)

本主機板配備一組 24-pin ATX

電源接頭。若要使用 20-pin

ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭

(8-pin ATX12V1)

(請參閱第1頁，編號1)

本主機板配備一組 8-pin ATX

12V 電源接頭。若要使用 4-pin

ATX電源供應器，請插入 Pin 1 及 Pin 5。

* 警告：請確定已連接 CPU 的

電源線，而非顯示卡的電源線。

請勿將 PCIe 電源線插入此接頭。

ATX 12V 電源接頭 (4-pin ATX12V2) (請參閱第1頁，編號2)

請將 ATX 12V 電源接至此接頭。 * 電源插頭僅能以單一方向插入此連接器。

Thunderbolt AIC 接頭 (5-pin TB1) (請參閱第 1 頁，編號 28)

請透過 GPIO 纜線將 Thunderbolt™ 附加介面卡 (AIC) 接至 Thunderbolt AIC 接 頭。 * 請將 Thunderbolt™ AIC 卡安裝於 PCIE4 (預設插槽)。

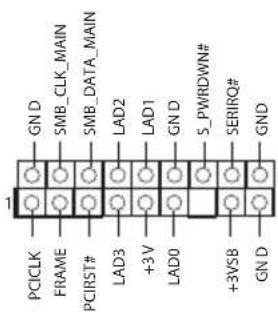

LPC/TPM 排針 (17-pin TPMS1) (請參閱第 1 頁，編號 29)

1 PCCLK FRAME PCIRST# +3V LAD3 LAD2 LAD1 GND S_PWRDWIN# SERIRQ# +3VSB GND

此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。 TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。

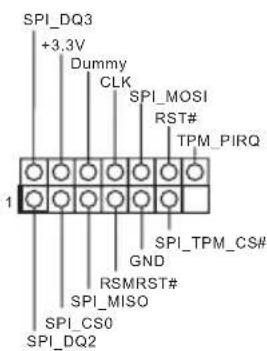

SPI TPM 排針 (13-pin SPI_TPM_J1) (請參閱第 1 頁, 編號 11)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接頭支援 SPI 信賴平台模組 (TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。

AMD FAN LED 排針

此 RGB 排針用於連接 RGB LED

延長線,可供使用者選擇各種

LED照明效果。

警告：切勿以錯誤方向安裝

RGB LED 纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請

參閱第45頁。

可定址 LED 排針

(3針ADDR_LED1)

(請參閱第1頁，編號24)

VOUT

此排針用於連接可讓使用者選

擇各種 LED 燈效的可定址 LED

延長線。

警告：切勿以錯誤方向安裝可

定址 LED 纜線，否則纜線可能

損壞。

* 關於這種排針的詳細說明，請

參閱第46頁。

Spesifikasi

Platform	Bentuk dan Ukuran ATXPCB Tembaga 2oz
CPU	Mendukung seri prosesor AMD AM4 socket RyzenTM 2000 dan 3000Intersil Digital PWMDesain 10 Fase Daya
Chipset	AMD X570
Memori	Teknologi Memori DDR4 Dua Saluran4 x Slot DIMM DDR4CPU seri AMD Ryzen (Matisse) mendukung DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC & non-ECC, memori tanpa buffer*CPU seri AMD Ryzen (Pinnacle Ridge) mendukung memori tanpabuffer DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC & non-ECC*CPU seri AMD Ryzen (Picasso) mendukung memori tanpabuffer DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133 non-ECC** Untuk CPU Seri Ryzen (Picasso), ECC hanya didukung dengan CPU PRO.* Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/)* Lihat halaman 25 untuk dukungan frekuensi maksimum DDR4 UDIMM.Kapasitas maksimum memori sistem: 128GB15μ Bidang Kontak Berwarna Emas di Slot DIMM

Slot Ekspan- si

CPU seri AMD Ryzen (Matisse)

- 2 x Slot PCI Express 4.0 x16 (satu pada x16 (PCIE1); dua pada x16 (PCIE1)/x4 (PCIE4))*
