ASRock X570 Extreme4 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock X570 Extreme4 마더보드 (ATX 품 팩터)
• ASRock X570 Extreme4 간편 설치 안내서
• ASRock X570 Extreme4 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 4 개 (선택 품목)
  • M.2 소켓용 나사 3 개 (선택 품목)
  • M.2 소켓용 스탠드오프 2 개 (선택 품목)

1.2 규격

플랫폼	ATX 품 팩터2 온스 구리 PCB
CPU	AMD AM4 소켓 RyzenTM 2000 및 3000 시리즈 프로세서 지원Intersil 디지털 PWM10 개 전원 위상 구조
침세트	AMD X570
메모리	듀얼 체널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개AMD Ryzen 시리즈 CPU(Matisse) 는 DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*AMD Ryzen 시리즈 CPU(Pinnacle Ridge) 는 DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메모리를 지원합니다 .*AMD Ryzen 시리즈 CPU(Picasso) 는 DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133 비 ECC, 비버퍼링 메모리를 지원합니다 .** Ryzen Series CPU(Picasso) 의 경우 , ECC 는 PRO CPU 에서만 지원합니다 .*추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)* DDR4 UDIMM 최대 주파수 지원은 25 페이지를 참조하십시오 .*시스템 메모리 최대 용량 : 128GBDIMM 슬롯에 15 μ Gold Contact 장착

확장 슬롯

AMD Ryzen 시리즈 CPU (Matisse)

- PCI Express 4.0 x16 슬롯 2 개 (단일 @ x16(PCIE1), 이중 @ x16(PCIE1) / x4 (PCIE4))*

AMD Ryzen 시리즈 CPU(Pinnacle Ridge)

- PCI Express 3.0 x16 슬롯 2 개 (단일 @ x16(PCIE1), 이중 @ x16(PCIE1) / x4 (PCIE4))*

AMD Ryzen 시리즈 CPU (Picasso)

- PCI Express 3.0 x16 슬롯 2 개 (단일 @ x8 (PCIE1), 이중 @ x8(PCIE1) / x4 (PCIE4))*

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

- PCI Express 4.0 x1 슬롯 4 개

- AMD Quad CrossFireX ^TM 및 CrossFireX ^TM 지원

• M.2 소켓 (E키) 1 개, 타입 2230 WiFi/BT 모듈 지원

• VGA PCIe 슬롯에 15 μ Gold Contact 장착 (PCIE1)

그래픽

- Ryzen Series APU 의 통합형 AMD Radeon™ Vega Series 그래픽 *

*실제 지원은 CPU에 따라 다를 수 있음

- DirectX 12, Pixel Shader 5.0

- 기본 공유 메모리는 2GB 입니다. 최대 공유 메모리는 16GB 까지 지원됩니다.

* 최대 공유 메모리로 16GB 를 사용하려면 32GB 의 시스템 메모리가 설치되어 있어야 합니다.

- HDMI 2.0 지원 (최대 해상도 4K x 2K (4096x2160) @ 60Hz)

- Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 2.0 포트 포함) 지원 (HDMI 호환 모니터 필요)

- HDMI 2.0에서 HDR(높은 동적 범위)를 지원합니다.

• HDMI 2.0 포트를 이용한 HDCP 2.2 지원

- HDMI 2.0 포트를 이용한 4K Ultra HD(UHD) 재생 지원

- Microsoft PlayReady® 지원

오디오

- 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1220 오디오 코덱)

-프리미엄 Blu-ray 오디오 지원

- 서비 보호 지원

- Purity Sound ^TM 4 지원

- 전면 페널 오디오 커넥터용 NE5532 프리미엄 헤드셋 증폭기 (최대 600 옵 헤드셋 지원) - 순수 전원 입력

-다이렌트 드라이브 기술

-PCB절연 차폐

-라인 출력 포트의 임피던스 감지

-R/L 오디오 채널용 개별 PCB 레이어

-15μ 골드 오디오 커넥터

- DTS 연결 지원

LAN

• Gigabit LAN 10/100/1000 Mb/s

• GigaLAN Intel® I211AT

- Wake-On-LAN 지원

-번개/ESD 보호 지원

-절전형 이더넷 802.3az 지원

- PXE 지원

후면 패널 I/O

-안테나 포트 (I/O 패널 실드에 설치) 2 개

- PS/2 마우스 / 키보드 포트 1 개

- HDMI 포트 1 개

•광학 SPDIF 출력 포트 1 개

- USB 3.2 Gen2 타입 A 포트 1 개 (10 Gb/s) (ESD 보호 지원)

- USB 3.2 Gen2 타입 C 포트 1 개 (10 Gb/s) (ESD 보호 지원)

- USB 3.2 Gen1 포트 6 개 (ESD 보호 지원)

*울트라 USB 전원은 USB3_56 포트에서 지원됩니다.

*ACPI 절전 해제 기능은 USB3_56 포트에서 지원되지 않습니다.

- LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

- HD 오디오 잙: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크

저장 장치

- SATA3 6.0 Gb/s 커넥터 8 개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫 플러그를 지원합니다.

- 하이퍼 M.2 소켓 (M2_1) 1 개, Gen4 M 키 타입 2230/2242/2260/2280 M.2 PCI Express 모듈을 4 개까지 지원 (64Gb/s) (Matisse 탑재) 을 4 개 (64Gb/s) 까지 또는 Gen3 (Pinnacle Ridge 및 Picasso 탑재) 의 경우 4 개 (32Gb/s) 까지 지원 *

- 울트라 M.2 하이퍼 1 개 (M2_2), M 키 타입 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 및 Gen4 M.2 PCI Express 모듈을 4 개 (64 Gb/s) 까지 지원 *

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

* ASRock U.2 키트 지원

커넥터

• TPM 헤더 1 개
• SPI TPM 헤더 1 개
• 전원 LED 및 스피커 헤더 1 개
• AMD 팬 LED 헤더 1 개

* AMD 팬 LED 헤더는 일반 RGB LED 스트라이프와 호환됩니다.

* AMD 팬 LED 헤더는 최대 부하 3A(36W) 및 최대 길이 2.5M 의 LED 스트림을 지원합니다.

• RGB LED 헤더 1 개
  *전체 최대 12V/3A,36W LED 스트림 지원
  -주소지정가능한LED헤더1개
  *전체 최대 5V/3A,15W LED 스트림 지원
• CPU 팬 커넥터 (4 핀) 1 개

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.

- CPU/워터 펌프 팬 커넥터 (4 핀) 1 개 (스마트 팬 속도 제어)

* CPU/ 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬 을 지원합니다.

-새시/워터펌프펜 커넥터(4핀)4개(스마트펜 속도제어)

*새시/워터 팜프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP 과 CHA_FAN4/WP 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개 (고밀도 전원 커넥터)
• 8 핀 12V 전원 커넥터 1 개 (고밀도 전원 커넥터)
  4 펀 12V 전원 커넥터 1 개(고밀도 전원 커넥터)
• 전면 패널 오디오 커넥터 1 개 (15 μ 골드 오디오 커넥터)
  • AMD LED 팬 USB 헤더 1 개
• Thunderbolt AIC 커넥터 1 개 (5 핀) (ASRock Thunderbolt AIC 카드 만 지원)
• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)
• USB 3.2 Gen1 헤더 2 개 (USB 3.2 Gen1 포트 4 개 지원) (ESD 보호 지원)
• 전면 패널 타입 C USB 3.2 Gen1 헤더 1 개 (ESD 보호 지원)

BIOS 기능

• GUI 지원을 제공하는 AMI UEFI 적합형 BIOS
• “플러그 앤드 플레이” 지원
- ACPI 5.1 준수 웨이크 업 이벤트
-점퍼 프리 지원
- SMBIOS 2.3 지원
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP 전압 다중 조정

하드웨어 모니터

• 온도 감지: CPU, CPU/ 워터 펌프, 새시, 새시 / 워터 펌프 팬
• 팬 타코미터 : CPU, CPU/ 워터 펌프, 새시, 새시 / 워터 펌프 팬
• 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절): CPU, CPU/ 워터 펌프, 새시, 새시 / 워터 펌프 팬
• 팬 다중 속도 제어: CPU, CPU/워터 펌프, 새시, 새시 / 워터 펌프 팬
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP

os

- Microsoft® Windows® 10 64- 비트

인증

• FCC, CE
• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*지세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,23번항목참조)

2 편 점퍼

단락 : Clear CMOS

단선 :기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1의 핀을

3 초 동안 단락시키시십오. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.

1.4 온보드 헤더 및 커넥터

온보드 해더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 해더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 해더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1페이지,18번항목참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 버튼, 리셋 버튼, 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결 합니다. 케이블을 연결하기 전 에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원 버튼):

새시 전면 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 진면 페널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상식 재시작을 수행하지 못할 경우 리셋 버튼을 놀러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 쳐져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전변 패널의 히드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다룰 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼, 건원 LED, 하드 드라이브 동작 LED, 스피키 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 편 할당이 정확히 일치하는지 확인합니다.

전원 LED 및 스피커 헤더

(7 핀 SPK_PLED1)

(1페이지,19번 항목 참조)

새시 전원 LED 와 새시 스피커 를이 헤더에 연결하십시오.

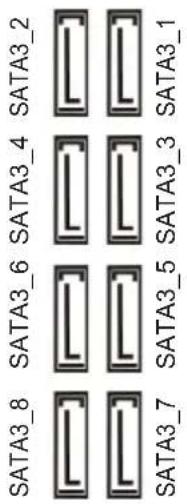

시리얼 ATA3 커넥터

(SATA3_1_2:

1페이지,13번 항목 참조)

(SATA3_3_4:

1페이지,14번 항목 참조)

(SATA3_5_6:

1페이지,15번 항목 참조)

(SATA3_7_8:

1페이지,16번항목참조)

SATA3_8 SATA3_6 SATA3_4 SATA3_2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

이들 8 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

AMD LED 팬 USB 헤더

(4 편 USB_5)

(1페이지,31번 항목 참조)

이 헤더는 AMD SR3 방열판에서 USB 커넥터를 연결하는 데사용됩니다.

USB 2.0 헤더

(9 편 USB1_2)

(1페이지,21번항목참조)

(9 편 USB_3_4)

(1페이지,20번항목참조)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

이 마더보드에는 헤더 두 개가 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.2 Gen1 헤더

(19 펜 USB3_7_8)

(1페이지,10번 항목 참조)

(19 편 USB3_9_10)

(1페이지,9번 항목 참조)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

이 마더보드에는 헤더 두 개가 있습니다. 각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다.

전면 패널 타입 C USB 3.2

Gen1 헤더

(20 편 F_USB31_TC_1)

(1페이지,17번항목참조)

USB Type-C Cable

이 마더보드에는 전면 패널 타입 C USB 3.2 Gen1 헤더 1 개가 있습니다. 이 헤더는 추가 USB 3.2 Gen1 포트용 USB 3.2 Gen1 모듈을 연결하는데 사용됩니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1페이지,30번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용 됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전번 패널 오디오 헤더에 설치하십시오 :

A.Mic_IN(MIC)를MIC2_L에연결합니다.
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전변 마이크를 활성화하려변 Realtek 제어판에서 "FrontMic" 템으로 가서 "Recording Volume(녹음 볼류)"을 조정합니다.

새시 워터 펌프 펜 커넥터

(4 핀 CHA_FAN1/WP)

(1페이지,32번항목참조)

이 마더보드에는 4 핀 수냉식 새시 팬 커넥터 4 개가 탑재되어 있습니다 . 3 핀 CPU채시 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

(4 편 CHA_FAN2/WP)

(1페이지,26번항목참조)
(4 핀 CHA_FAN3/WP)
(1페이지,22번 항목 참조)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4 편 CHA_FAN4/WP)

(1페이지,12번 항목 참조)

CPU 펜 커넥터

(4 편 CPU_FAN1)

(1페이지,3번 항목 참조)

이 마더보드에는4핀 CPU 팬(저소음 팬) 커넥터가 탑재되어 있습니다. 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

CPU 워터 팸프 팬 커넥터

(4 핀 CPU_FAN2/WP)

(1페이지,4번항목참조)

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑제되어 있습니다. 3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,8번 항목 참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다. 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 얻결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1페이지,1번 항목 참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다. 4 핀 ATX 전원공급장치를 사용하려면 핀 1과 핀 5을 따라 연결하십시오.

* 경고: 연결된 전원 케이블이 그래픽 카드가 아닌 CPU 용인지 확인하십시오. PCIe 전원 케이블을 이 커넥터에 꽃지 마십시오.

ATX 12V 전원 커넥터(4 핀 ATX12V2)(1 페이지, 2 번 항목 참조)		ATX 12V 전원공급장치를 이 커넥터에 연결하십시오 .* 전원 공급장치 플러그는 한 방향으로만 이 커넥터에 끼울 수있습니다 .
Thunderbolt AIC 커넥터(5 핀 TB1)(1 페이지, 28 번 항목 참조)		ThunderboltTM 확장 카드 (AIC)를 GPIO 케이블로 ThunderboltAIC 커넥터에 연결하십시오 .* ThunderboltTM AIC 카드를PCIE4 (기본 슬롯) 에 설치하십시오 .

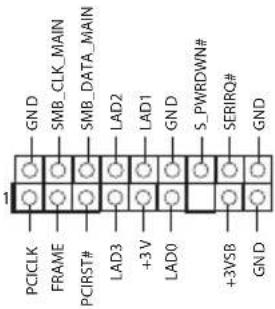

LPC/TPM 헤더(17 핀 TPMS1)(1 페이지, 29 번 항목 참조)		이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다. TPM 시스템은 네트워크보안을 강화하고, 디지털 신원을보호하며 플랫폼 무결성을 유지합니다 .

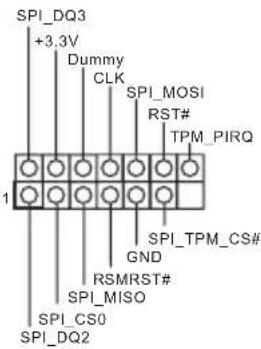

SPI TPM 헤더(13 핀 SPI_TPM_J1)(1 페이지, 11 번 항목 참조)		이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원합니다. TPM 시스템은 네트워크보안을 강화하고, 디지털 신원을보호하며 플랫폼 무결성을 유지합니다 .

AMD 펜 LED 헤더

(4 펜 AMD_FAN_LED1)

(1페이지,7번 항목 참조)

12VGRB

AMD 펜 LED 헤더는 AMD 방열 판과 함께 제공되는 RGB LED 연장 케이블을 연결하는데 사용됩니다. 케이블 연결에서 사용자는 다양한 LED 조명 효과를 선택할 수 있습니다.

* AMD 팬 LED 헤더는 일반 RGB LED 스트라이프와 호환됩니다.

주의 팬 LED 케이블을 잘못된 방향으로 설치하지 마십시오.

그럴 않을 경우 케이블이 손상될 수 있습니다.

RGB LED 헤더

(4 핀 RGB_HEADER1)

(1페이지,25번 항목 참조)

12VG R B

이 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다.

주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 45 페이지를 참조하십시오.

주소 지정 가능한 LED 헤 더

(3 핀 ADDR_LED1)

(1페이지,24번 항목 참조)

VOUT

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이 붙을 연결하는 데 사용됩니다.

주의 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 46 페이지를 참조하십시오.
