Produkttyp	Mainboard
Marke	ASRock
Modell	X570 Extreme4
Formfaktor	ATX (305 x 244 mm)
CPU-Sockel	AM4
Chipsatz	AMD X570
Speicher	4 x DDR4 DIMM, max. 128 GB, Dual-Channel, Unterstützung für ECC und Nicht-ECC, Frequenzen bis zu 4666+ MHz (OC)
Erweiterungssteckplätze	2 x PCIe 4.0 x16, 3 x PCIe 4.0 x1, 1 x M.2 Key E (WiFi/BT)
Speicher	8 x SATA3 6 Gb/s (RAID 0/1/10), 1 x Hyper M.2 (PCIe Gen4 x4), 1 x Hyper M.2 (SATA3/PCIe Gen4 x4)
Audio	Realtek ALC1220, 7.1 HD-Kanäle, Purity Sound 4, 600-Ohm-Kopfhörerverstärker
Netzwerk	Gigabit-LAN Intel I211AT
USB (Rückseite)	1 x USB 3.2 Gen2 Typ-A, 1 x USB 3.2 Gen2 Typ-C, 6 x USB 3.2 Gen1
USB (interne Anschlüsse)	2 x USB 2.0, 2 x USB 3.2 Gen1, 1 x USB 3.2 Gen1 Typ-C
Videoausgänge	1 x HDMI 2.0 (4K@60Hz, HDR, HDCP 2.2)
Stromanschlüsse	1 x 24-Pin ATX, 1 x 8-Pin + 1 x 4-Pin CPU
Lüfteranschlüsse	1 x CPU, 1 x CPU/Wasserpumpe, 4 x Gehäuse/Wasserpumpe
RGB-Beleuchtung	1 x AMD-LED-Lüfteranschluss, 1 x RGB-LED-Header, 1 x adressierbarer LED-Header
BIOS	UEFI AMI mit grafischer Oberfläche, kompatibel zu ACPI 5.1, SMBIOS 2.3
Betriebssystem	Microsoft Windows 10 64-Bit
Zertifizierungen	FCC, CE, ErP/EuP
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Flüssigkeiten vermeiden. Vor der Reinigung vom Strom trennen.
Sicherheit	Ein zertifiziertes Netzteil verwenden. Nicht Feuchtigkeit aussetzen. Vorsichtig handhaben, um elektrostatische Entladungen zu vermeiden.
Geschätztes Gewicht	Ca. 1,5 kg (nur Platine)

Häufig gestellte Fragen - X570 Extreme4 ASROCK

Welche Prozessoren sind mit dem ASRock X570 Extreme4 Mainboard kompatibel?

Dieses Mainboard unterstützt AMD Ryzen Prozessoren der Serie 2000 (Pinnacle Ridge) und 3000 (Matisse, Picasso) auf Sockel AM4. Matisse-Prozessoren bieten PCIe 4.0.

Was ist die maximale unterstützte DDR4-Speichergeschwindigkeit?

Mit Matisse-Prozessoren kann der Speicher im Overclocking (OC) bis zu 4666+ MHz erreichen. Für Pinnacle Ridge bis zu 3600+ MHz und für Picasso bis zu 3466+ MHz. Konsultieren Sie die Speicherkompatibilitätsliste auf der ASRock-Website.

Unterstützt das Mainboard RAID?

Ja, die 8 SATA3-Anschlüsse unterstützen RAID 0, RAID 1 und RAID 10. Die M.2-Steckplätze sind nicht im SATA-RAID enthalten.

Wie aktualisiere ich das BIOS des Mainboards?

Das UEFI AMI BIOS kann über die BIOS-Oberfläche oder mit dem ASRock Instant Flash Tool aktualisiert werden. Laden Sie die neueste Version von der ASRock-Website herunter und befolgen Sie die Anweisungen.

Hat das Mainboard eine integrierte RGB-Beleuchtung?

Es hat keine integrierte RGB-Beleuchtung, bietet aber Anschlüsse für RGB-LED-Streifen (12V) und adressierbare LED-Streifen (5V) sowie einen AMD-LED-Lüfteranschluss.

Wie viele USB-Anschlüsse gibt es auf der Rückseite?

Die Rückseite verfügt über 1 x USB 3.2 Gen2 Typ-A, 1 x USB 3.2 Gen2 Typ-C und 6 x USB 3.2 Gen1. Die USB3_56-Anschlüsse unterstützen Ultra USB, aber keinen ACPI-Aufwachmodus.

Kann eine NVMe-SSD als Boot-Laufwerk verwendet werden?

Ja, beide M.2-Steckplätze (Hyper M.2) unterstützen NVMe-PCIe-Gen4-x4-SSDs (oder Gen3 je nach Prozessor) und können als Boot-Laufwerk verwendet werden.

Wie setze ich das CMOS zurück?

Verwenden Sie den Jumper CLRCMOS1 (2-Pin). Schalten Sie den Computer aus, ziehen Sie das Netzkabel und überbrücken Sie die Pins mit einem Jumper für 3 Sekunden. Entfernen Sie den Jumper vor dem Neustart.

Was ist die maximale Leistung, die die Lüfteranschlüsse unterstützen?

Der CPU_FAN1-Anschluss unterstützt 1A (12W). Die Anschlüsse CPU_FAN2/WP und CHA_FANx/WP unterstützen bis zu 2A (24W) für Wasserpumpen. Verwenden Sie kompatible Lüfter.

Unterstützt das Mainboard Overclocking?

Ja, es unterstützt Overclocking über das BIOS und Tools von Drittanbietern. Achtung: Overclocking kann Komponenten beschädigen. ASRock übernimmt keine Haftung für Schäden.

BEDIENUNGSANLEITUNG X570 Extreme4 ASROCK

Vielen Dank, dass Sie sich für das X570 Extreme4 von ASRock entschieden haben ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock X570 Extreme4 – Motherboard (ATX-Formfaktor)
• ASRock X570 Extreme4 – Schnellinstallationsanleitung
• ASRock X570 Extreme4 – Support-CD
• 4 x Serial-ATA- (SATA) Datenkabel (optional)
• 3 x Schrauben für M.2-Sockel (optional)
• 2 x Abstandhalter für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	ATX-FormfaktorPlatine mit zwei Unzen Kupfergehalt
Prozessor	Unterstützt AMD-AM4-Sockel für Prozessoren der Serie RyzenTM2000 und 3000Intersil Digital-PWM10-Leistungsphasendesign
Chipsatz	AMD X570
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeProzessoren der AMD-Ryzen-Serie (Matisse) unterstützen DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133 (OC)/3466(OC)/3200/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3600+(OC)/3466(OC)/3200( OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*Prozessoren der AMD-Ryzen-Serie (Picasso) unterstützen DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133 non-ECC, ungepufferter Speicher** Für Prozessoren der Ryzen-Serie (Picasso), ECC wird nur mit PRO-Prozessoren unterstützt.* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)* Bitte beachten Sie Seite 25 für die maximal unterstützte Frequenz von DDR4-UDIMM.Systemspeicher, max. Kapazität: 128GB15-μ-Goldkontakt in DIMM-Steckplätze

Erweiter- ungssteck- platz

Prozessoren der AMD-Ryzen-Serie (Matisse) - 2 x PCI-Express 4.0-x16-Steckplätze (einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE4))*

CPUs der AMD-Ryzen-Serie (Pinnacle Ridge)

- 2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE4))*

Prozessoren der AMD-Ryzen-Serie (Picasso)

- 2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x8 (PCIE1); doppelt bei x8 (PCIE1) / x4 (PCIE4))*

* Unterstützt NVMe-SSD als Bootplatte

• 3 x PCI-Express-4.0-x1-Steckplatz

- Unterstützt AMD Quad CrossFireX ^TM und CrossFireX ^TM

• 1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul

• 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

Grafikkarte

- Integrierte Grafikkarte der AMD-Radeon ^TM -Vega-Serie in APU der Ryzen-Serie*

* Tatsächliche Unterstützung kann je nach Prozessor variieren

- DirectX 12, Pixel Shader 5.0

- Freigabespeicher von standardmäßig 2 GB. Max. Freigabespeicher unterstützt bis zu 16 GB.

* Der max. Freigabespeicher von 16GB erfordert die Installation von 32GB Systemspeicher.

- Unterstützt HDMI 2.0 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60Hz

- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.0-Port (konformer HDMI-Monitor erforderlich)

- Unterstützt HDR (High Dynamic Range) mit HDMI 2.0

- Unterstützt HDCP 2.2 mit HDMI 2.0-Port

- Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 2.0-Port

Audio

- 7,1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

- Unterstützt Überspannungsschutz

- Unterstützt Purity Sound ^TM 4

- NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm) - Reiner Stromeingang

• Direct Drive Technology
• PCB-isolierte Abschirmung
• Impedanzerkennung am Line-Ausgang
• Individuelle PCB-Layer für rechten/linken Audiokanal
• 15-μ-Gold-Audioanschluss

- Unterstützt DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s
• GigaLAN Intel® I211AT
• Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
• Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rückblende, E/A

• 2 x Antennenports (an E/A-Blendenabschirmung)
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x HDMI-Port
• 1 x Optischer SPDIF-Ausgang
- 1 x USB 3.2-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
- 6 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

* Ultra-USB-Stromversorgung wird an den Ports USB3_56 unterstützt.

* ACPI-Weckfunktion wird an USB3_56-Ports nicht unterstützt.

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

• 8 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging
• 1 x Hyper-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2230/2242/2260/2280- M.2-PCI-Express-Modul bis Gen4 x 4 (64 Gb/s)(mit Matisse) oder Gen3 x 4 (32 Gb/s)(mit Pinnacle Ridge und Picasso)*
• 1 x Hyper-M.2-Sockel (M2_2), unterstützt M-Key-Typ-2230/2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen. 4 x 4 (64 Gb/s)*

* Unterstützt NVMe-SSD als Bootplatte

* Unterstützt ASRock U.2-Kit

Anschluss

• 1 x TPM-Stiftleiste

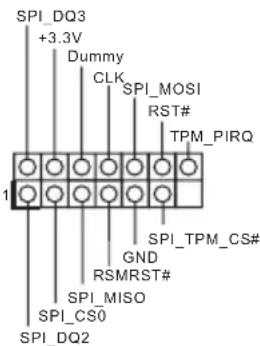

• 1 x SPI-TPM-Stiftleiste
• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste
• 1 x AMD-Lüfter-LED-Stiftleiste

* Die AMD-Lüfter-LED-Steckleiste ist mit einer herkömmlichen RGB-LED-Leiste kompatibel.

* Die LED-Stiftleiste des AMD-Lüfters unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m.

• 1 x RGB-LED-Stiftleiste

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 1 x Adressierbare-LED-Stiftleiste

* Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

- 4 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP und CHA_FAN4/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss).
  • 1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
  • 1 x 4-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
• 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)

• 1 x AMD-LED-Lüfter-USB-Stiftleiste

- 1 x Thunderbolt Erweiterungskartenanschluss (5-polig)(Unterstützt nur ASRock Thunderbolt AIC-Karten)

- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2 .0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

• 2 x USB 3.2 Gen1-Stiftleiste (unterstützt 4 USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
• 1 x USB-3.2-Gen1-Type-C-Stiftleiste an der Frontblende (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funk- tion

• AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benutzerschnittstellen
• Unterstützt „Plug-and-Play“
  • ACPI 5.1-konforme Aufweckereignisse
• Unterstützt Jumper-frei
  • SMBIOS 2.3-Unterstützung
• CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP Mehrfachspan-nungsanpassung

Hard- wareüberwa- chung

• Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpenlüfter
• Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpenlüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpen-lüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpenlüfter
• Spannungsüberwachung: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

Betriebssystem

• Microsoft® Windows® 10, 64 Bit

Zertifizierungen

- FCC, CE

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 23)

2-poliger Jumper

Kurzgeschlossen: CMOS

löschen

Offen: Standard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 18)

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 19)		Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

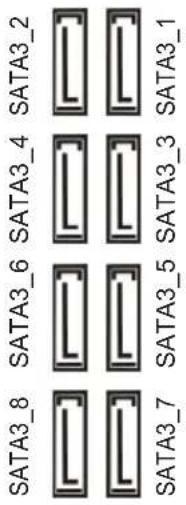

Serial-ATA-III-Anschlüsse (SATA3_1_2: siehe S. 1, Nr. 13) (SATA3_3_4: siehe S. 1, Nr. 14) (SATA3_5_6: siehe S. 1, Nr. 15) (SATA3_7_8: siehe S. 1, Nr. 16)		Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgesch windigkeit bis 6,0 Gb/s.
AMD-LED-Lüfter-USB-Stiftleiste (4-polig, USB_5) (siehe S. 1, Nr. 31)		Diese Stiftleiste dient der Verbindung des USB-Anschlusses am AMD-SR3-Kühlkörper.
USB 2.0-Stiftleisten (9-polig, USB_1_2) (siehe S. 1, Nr. 21) (9-polig, USB_3_4) (siehe S. 1, Nr. 20)		Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 3.2 Gen1-Stiftleisten (19-polig, USB3_7_8) (siehe S. 1, Nr. 10) (19-polig, USB3_9_10) (siehe S. 1, Nr. 9)		Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 3.2 Gen1-Stiftleiste kann zwei Ports unterstützen.

Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende (20-polig, F_USB31_TC_1) (siehe S. 1, Nr. 17)

Es gibt eine Type-C-USB-3.2 Gen1-Stiftleiste für die Frontblende an diesem Motherboard. Diese Stiftleiste dient dem Anschluss eines USB-3.2 Gen1-Moduls für zusätzliche USB-3.2 Gen1-Ports.

Audiostiftleiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 30)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“

Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-Wasserpumpen- Lüfteranschlusse

(siehe S. 1, Nr. 32)

Dieses Motherboard bietet vier 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

(siehe S. 1, Nr. 26)

(siehe S. 1, Nr. 22)

(siehe S. 1, Nr. 12)

CPU-Lüfteranschluss (4-polig, CPU_FAN1)

(siehe S. 1, Nr. 3)

CPU-Wasserpumpen- Lüfteranschluss

ATX-12-V-Netzanschluss (8-polig, ATX12V1)

(siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

ATX-12-V-Netzanschluss(4-polig, ATX12V2)(siehe S. 1, Nr. 2)		An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an.*Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss.
Thunderbolt-Erweiterungskartenanschluss(5-polig, TB1)(siehe S. 1, Nr. 28)		Bitte verbinden Sie eine ThunderboltTM-Erweiterungskarte über das GPIO-Kabel mit diesem Thunderbolt-AIC-Anschluss.*Bitte installieren Sie die ThunderboltTM-AIC-Karte am PCIE4 (Standardsteckplatz).

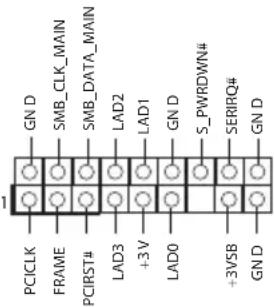

LPC/TPM-Header(17-polig, TPMS1)(siehe S. 1, Nr. 29)		Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerk-sicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
SPI-TPM-Stiftleiste(13-polig, SPI_TPM_J1)(siehe S. 1, Nr. 11)		Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerk-sicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
AMD-Lüfter-LED-Stiftleiste(4-polig, AMD_FAN_LED1)(siehe S. 1, Nr. 7)	RB	Die AMD-Lüfter-LED-Stiftleiste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Verlängerungskabels. Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen verschiedenen LED-Lichteffekten.* Die AMD-Lüfter-LED-Steckleiste ist mit einer herkömmlichen RGB-LED-Leiste kompatibel.Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
RGB-LED-Stiftleiste(4-polig, RGB_HEADER1)(siehe S. 1, Nr. 25)		Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 45.
Adressierbare-LED-Stiftleiste(3-polig, ADDR_LED1)(siehe S. 1, Nr. 24)		Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 46.

1 Introduction
