MANUAL DE USUARIO X570 Extreme4 ASROCK

Gracias por comprar la placa base ASRock X570 Extreme4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock X570 Extreme4 (Factor de forma ATX)
  • Guía de instalación rápida de ASRock X570 Extreme4
  • CD de soporte de ASRock X570 Extreme4
  • 4 x Cables de datos Serie ATA (SATA) (Opcional)
  • 3 x tornillos para socket M.2 (Opcional)
• 2 x separadores para sockets M.2 (Opcional)

1.2 Especificaciones

Plataforma

• Factor de forma ATX
• Circuito impreso (PCB) de 2 oz de cobre

CPU

• Admite los procesadores AM4 Ryzen™ serie 2000 y 3000 con zócalo AMD
• PWM digital Intersil
• Diseño de 10 fases de alimentación

Conjunto de chips

- AMD X570

Memoria

• Tecnología de memoria DDR4 de doble canal
  • 4 x ranuras DIMM DDR4
• Las CPU de la serie AMD (Matisse) admiten memoria sin búfer DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC y no ECC *
• Las CPU de la serie AMD (Pinnacle Ridge) admiten memoria sin búfer DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC y no ECC*
• Las CPU de la serie AMD (Picasso) admiten memoria sin búfer no ECC DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133*

* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

* Consulte la página 25 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.

• Capacidad máxima de memoria del sistema: 128GB
• Contacto 15 Gold en ranuras DIMM

Ranura de expansión

CPU de la serie AMD Ryzen (Matisse)

- 2 x Ranuras PCI Express 4.0 x16 (una sola a x16 (PCIE1); doble a x16 (PCIE1) / x4 (PCIE4))*

CPU de la serie AMD Ryzen (Pinnacle Ridge)

- 2 x Ranuras PCI Express 3.0 x16 (una sola a x16 (PCIE1); doble a x16 (PCIE1) / x4 (PCIE4))*

CPU de la serie AMD Ryzen (Picasso)

• 2 x Ranuras PCI Express 3.0 x16 (una sola a x8 (PCIE1); doble a x8 (PCIE1) / x4 (PCIE4))*
  * Admite unidad de estado sólido de NVMe como disco de arranque
  • 3 x Ranuras PCI Express 4.0 x1
• Compatible con AMD Quad CrossFireX ^TM y CrossFireX ^TM
  • 1 x Zócalo M.2 (clave E), admite el tipo de módulo 2230 WiFi/BT
• Contacto 15μGold en ranura VGA PCIe (PCIE1)

Gráficos

- Tarjeta gráfica de la serie AMD Radeon ^TM Vega integrada en APU de la serie Ryzen*

* El soporte real puede variar según la CPU

- DirectX 12, Pixel Shader 5.0

- Memoria compartida predeterminada de 2 GB. Memoria máxima compartida admite hasta 16 GB.

* La memoria compartida máxima de 16GB requiere que haya una memoria del sistema de 32GB instalada.

• Compatible con HDMI 2.0 con una resolución máxima de 4K x 2K (4096x2160) a 60Hz
• Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.0 (se necesita un monitor compatible con HDMI)
• Admite HDR (alto rango dinámico) con HDMI 2.0
• Admite HDCP 2.2 con puerto HDMI 2.0
• Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 2.0
• Compatible con Microsoft PlayReady®

Audio

- 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)

- Compatible con audio Blu-ray Premium

- Admite protección contra sobretensiones

- Compatible con Purity Sound ^TM 4

- Amplificador de auriculares de primera calidad NE5532 para conector de audio del panel frontal (admite auriculares de hasta 600 ohmios)

- Entrada de alimentación pura

• Tecnología Direct Drive
• Protección de aislamiento PCB (circuito impreso)
• Detección de impedancia en el puerto salida de línea
• Capas PCB individuales para canal de audio D/I
• Conector de audio dorado de 15μ

• Compatible con DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s
• GigaLAN Intel® I211AT
- Admite la función Reactivación de LAN
- Admite protección contra rayos y descargas electrostáticas (ESD)
- Admite Ethernet 802.3az de eficiencia energética
- Admite PXE

E/S en panel posterior

• 2 x Puertos de antena (en protección del panel de E/S)
  • 1 x puerto de ratón/teclado PS/2
• 1 x puerto HDMI
  • 1 puerto de salida SPDIF óptica
• 1 x Puerto USB 3.2 Gen2 Tipo A Port (10 Gb/s) (admite protección ESD)
• 1 x Puerto USB 3.2 Gen2 Tipo C Port (10 Gb/s) (admite protección ESD)
• 6 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)

* Se admite Alimentación ultra-USB en puertos USB3_56.

*La función de reactivación ACPI no se admite en puertos los USB3_56.

• 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)
• Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almace- namiento

• 8 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente
• 1 x Zócalo Hyper M.2 (M2_1), compatible con el módulo PCI Express M.2 tipo 2230/2242/2260/2280 con clave M hasta Gen4 x4 (64 Gb/s)(con Matisse) o Gen3 x4 (32 Gb/s) (con Pinnacle Ridge y Picasso)*
• 1 x Zócalo Hyper M.2 (M2_2) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280/22110 con clave M y el módulo PCI Express M.2 hasta Gen4 x4 (64 Gb/s)*
  * Admite unidad de estado sólido de NVMe como disco de arranque
  * Admite el Kit U.2 de ASRock

Conector

• 1 x Conector TPM
  • 1 x Conector SPI TPM
• 1 x LED de alimentación y base de conexiones para el altavoz
• 1 x Base de conexiones de LED de ventilador AMD

* La base de conexiones de LED del ventilador AMD es compatible con una tira de LED RGB convencional.

* La base de conexiones de LED del ventilador AMD admite bandas de LED con una carga máxima de 3 A (36 W) y una longitud de hasta 2,5 m.

• 1 x Cabezal de indicador LED RGB

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

- 1 x Base de conexiones de LED direccionable

* Admite una tira de LED de hasta 5 V/3 A (15 W) en total

- 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

- 4 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

- 1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)

- 1 Conector de alimentación de 8 contactos y 12V (conector de alimentación de alta densidad)

- 1 Conector de alimentación de 4 contactos y 12V (conector de alimentación de alta densidad)

- 1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)

- 1 x Base de conexiones USB de ventilador de LED AMD

- 1 x conector Thunderbolt AIC (5 contactos) (Solamente se admite tarjeta AIC Thunderbolt)

- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)

• 2 x base de conexiones USB 3.2 Gen1 (admite 4 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)
• 1 x Base de conexiones USB 3.2 Gen1 Tipo C en el panel frontal (admite protección ESD)

Función de la BIOS

• BIOS legal UEFI AMI compatible con interfaz gráfica de usuario
- Compatible con "Plug and Play"
- Eventos de reactivación conformes con ACPI 5.1
- Compatible con Jumper FREE
- Admite SMBIOS 2.3
- Multi-ajuste de voltaje de CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP

Monitor de hard- ware

• Detección de temperatura: Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de agua
• Tacómetro del ventilador: Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de agua
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de agua
• Control de varias velocidades del ventilador: Ventiladores de la CPU, CPU/bomba de agua, chasis, chasis/bomba de agua
• Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

so

• Microsoft® Windows® 10 64 bits

Certifica- ciones

• FCC y CE
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de

CMOS

(CLRCMOS1)

(consulte la pág. 1, n° 23)

Puente de 2 contactos

Corto: Borrado de CMOS

Abierto: Predeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, n° 18)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, n° 19)		Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

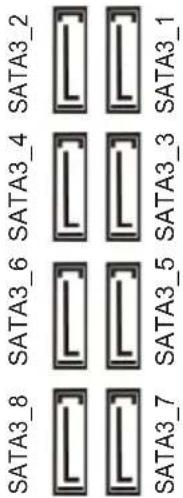

Conectores Serie ATA3 (SATA3_1_2: consulte la pág.1, n° 13) (SATA3_3_4: consulte la pág. 1, N.° 14) (SATA3_5_6: consulte la pág. 1, N.° 15) (SATA3_7_8: consulte la pág. 1, N.° 16)		Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.
Base de conexiones USB de ventilador de LED AMD (USB_5 de 4 contactos) (consulte la pág. 1, n° 31)		Esta base de conexiones se utiliza para enchufar el conector USB del disipador SR3 AMD.
Cabezales USB 2.0 (USB1_2 de 9 contactos) (consulte la pág. 1, n° 21)(USB_3_4 de 9 contactos) (consulte la pág. 1, n° 20)		Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.
Cabezales USB 3.2 Gen1 (USB3_7_8 de 19 contactos) (consulte la pág. 1, n° 10) (USB3_9_10 de 19 pines) (consulte la pág. 1, n° 9)		Hay dos bases de conexiones en esta placa base. Cada cabezal USB 3.2 Gen1 admite dos puertos.

Base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal (F_USB31_TC_1 de 20 contactos) (consulte la pág. 1, n° 17)

USB Type-C Cable

Existe una base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen1 para puertos USB 3.2 Gen1 adicionales.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, n° 30)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua del chasis

(CHA_FAN1/WP de 4 contactos)

(consulte la pág. 1, n° 32)

(CHA_FAN2/WP de 4 contactos)

(consulte la pág. 1, n° 26)

(CHA_FAN3/WP de 4 contactos)

(consulte la pág. 1, n° 22)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Esta placa base proporciona cuatro conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

(CHA_FAN4/WP de 4 contactos) (consulte la pág. 1, n° 12)

Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, n° 3)

Conector para ventilador de la bomba de agua de la CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 4)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 8)

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, n° 1)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Esta placa base contiene un conector de alimentación ATX de 12V y 8 contactos. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

*Advertencia: Asegúrese de que el cable de alimentación conectado corresponda a este CPU y no a la tarjeta gráfica. No conecte el cable de alimentación PCIe a este conector.

Conector de alimentaciónATX de 12V(ATX12V2 de 4 contactos)(consulte la pág. 1, n° 2)		Conecte una fuente de alimentación ATX 12V en este conector.*El enchufe de la fuente de alimentación encaja en este conector en una única dirección.
Conector ThunderboltAIC(TB1 de 5 contactos)(consulte la pág. 1, n° 28)		Enchufe una tarjeta complementaria (AIC)ThunderboltTM al conectorThunderbolt AIC a través del cable GPIO.*Instale la tarjeta ThunderboltTM AIC a PCIE4 (ranura predeterminada).

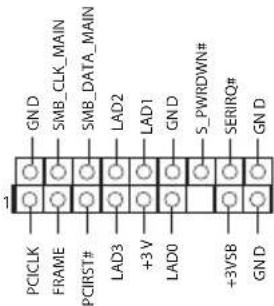

Base de conexiones TPM/LPC(TPMS1 de 17 contactos)(consulte la pág. 1, n° 29)		Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

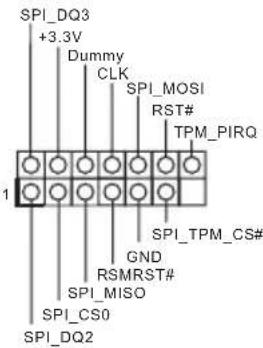

Conector SPI TPM(SPI_TPM_J1 de 13 contactos)(consulte la pág. 1, n° 11)		Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
Base de conexiones de LED de VENTILADOR AMD(AMD_FAN_LED1 de 4 contactos)(consulte la pág. 1, n° 7)		La base de conexiones de LED de VENTILADOR AMD se utiliza para conectar el alagador de LED RGB incluido con el disipador AMD. La conexión del cable permite a los usuarios elegir entre diferentes efectos de iluminación de LED.* La base de conexiones de LED del ventilador AMD es compatible con una tira de LED RGB convencional.Precaución: Nunca instale el cable de LED del VENTILADOR con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
Cabezal de LED RGB (RGB_HEADER1 de 9 pines)(consulte la pág. 1, n° 25)		Este cabezal RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.*Consulte la página 45 para obtener más instrucciones sobre esta base de conexiones.
Base de conexiones de LED direccionable (ADDR_LED1 de 3 contactos)(consulte la pág. 1, n° 24)		La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.*Consulte la página 46 para obtener más instrucciones sobre esta base de conexiones.
