Caractéristiques techniques	Format ATX, socket LGA 2066, chipset Intel X299
Processeurs compatibles	Processeurs Intel Core X-Series
RAM	4 x DDR4 DIMM, jusqu'à 64 Go, support de la mémoire DDR4 4266+(OC)
Slots d'extension	3 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Stockage	8 x SATA3, 2 x M.2 (NVMe), support RAID 0/1/5/10
Connectivité réseau	1 x LAN 10GbE, 1 x LAN Gigabit Ethernet
Audio	Codec Realtek ALC1220, 7.1 canaux HD Audio
Utilisation	Idéale pour les configurations hautes performances, gaming et stations de travail
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS, nettoyer les composants pour éviter la surchauffe
Sécurité	Support TPM (Trusted Platform Module), protection contre les surtensions
Informations générales	Garantie limitée, consulter le manuel pour l'installation et la configuration

FOIRE AUX QUESTIONS - X299 Taichi CLX ASROCK

Comment installer le processeur sur la carte mère ASROCK X299 Taichi CLX ?

Pour installer le processeur, ouvrez le socket en tirant le levier. Alignez le processeur avec le socket en vérifiant le repère doré, puis placez-le délicatement dans le socket. Refermez le levier pour verrouiller le processeur.

Quels types de mémoire RAM sont compatibles avec la carte mère ASROCK X299 Taichi CLX ?

La carte mère ASROCK X299 Taichi CLX supporte la mémoire DDR4, jusqu'à 4266 MHz en overclocking, avec un maximum de 128 Go répartis sur 8 slots.

Comment mettre à jour le BIOS de la carte mère ASROCK X299 Taichi CLX ?

Téléchargez la dernière version du BIOS depuis le site ASROCK. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur la touche 'Delete'. Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et suivre les instructions à l'écran.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que tous les câbles d'alimentation sont correctement branchés. Assurez-vous également que le bouton d'alimentation est fonctionnel. Si le problème persiste, testez la carte mère avec un autre bloc d'alimentation.

Comment configurer le RAID sur la carte mère ASROCK X299 Taichi CLX ?

Accédez au BIOS, puis allez dans l'onglet 'Storage Configuration'. Activez l'option RAID pour le contrôleur SATA correspondant. Ensuite, redémarrez et utilisez l'utilitaire RAID au démarrage pour configurer vos disques.

Puis-je utiliser des cartes graphiques de différentes marques avec la carte mère ASROCK X299 Taichi CLX ?

Oui, la carte mère ASROCK X299 Taichi CLX est compatible avec les cartes graphiques PCIe de toutes les marques tant qu'elles respectent les spécifications PCIe.

Comment résoudre un problème de surchauffe de la carte mère ASROCK X299 Taichi CLX ?

Assurez-vous que le système de ventilation est adéquat et que tous les ventilateurs fonctionnent correctement. Vérifiez également que le dissipateur thermique est bien installé sur le processeur et nettoyez les éventuels dépôts de poussière.

Quel est le processus pour réinitialiser les paramètres du BIOS sur la carte mère ASROCK X299 Taichi CLX ?

Pour réinitialiser le BIOS, éteignez l'ordinateur et retirez la pile CMOS pendant environ 5 minutes. Remettez-la en place, puis démarrez l'ordinateur. Les paramètres du BIOS seront réinitialisés aux valeurs par défaut.

Pourquoi mon système ne détecte pas tous les disques durs sur la carte mère ASROCK X299 Taichi CLX ?

Vérifiez que les disques durs sont correctement connectés et alimentés. Assurez-vous également que les paramètres SATA sont correctement configurés dans le BIOS. Testez chaque disque séparément si nécessaire.

MODE D'EMPLOI X299 Taichi CLX ASROCK

PCIE1 PCIE2 PCIE3 PCIE4 PCIE5

PCIE1 PCIE2 PCIE3 PCIE4 PCIE5

PCIE1 PCIE2 PCIE3 PCIE4 PCIE5

Nous vous remercions d'avoir acheté cette carte mère ASRock X299 Taichi CLX, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock X299 Taichi CLX (facteur de forme ATX)
  • Guide d'installation rapide ASRock X299 Taichi CLX
  • CD d'assistance ASRock X299 Taichi CLX
  • 1 x carte ASRock SLI_HB_Bridge_2S (Optionnel)
  • 1 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)
  • 1 x Tournevis ASRock (Optionnel)
  • 4 x câbles de données Serial ATA (SATA) (Optionnel)
  • 3 x vis pour sockets M.2 (Optionnel)
  • 3 x Entretoises pour sockets M.2 (Optionnel)

1.2 Spécifications

Plateforme

• Facteur de forme ATX
- PCB 8 couches
• PCB cuivre 2 onces

Processeur

• Prend en charge la famille de processeurs Intel® Core™ X-Series pour le socket LGA 2066 (Cascade Lake-X, Skylake X Refresh and Skylake X)
  • Digi Power design
  • Alimentation à 13 phases
• Prend en charge la technologie Intel™ Turbo Boost Max 3.0
  • Prend en charge le moteur Hyper BCLK III ASRock

Chipset

- Intel® X299

Mémoire

• Technologie mémoire quadruple canal DDR4
• 8 x fentes DIMM DDR4
- Prend en charge les mémoires sans tampon non ECC DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133

* La fréquence mémoire maximale prise en charge peut varier selon le type de processeur.

* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

- Capacité max. de la mémoire système: 256 Go

- Prend en charge Intel ^® Extreme Memory Profile (XMP) 2.0

- Contacts dorés 15μ sur fentes DIMM

Fente

d'expansion

• 4 x fente PCI Express 3.0 x16*

* Si vous installez un processeur avec 48 voies, PCIE1/PCIE2/PCIE3/PCIE5 fonctionnent à x16/ x8/x16/x8.

Si un module M.2 PCI Express est installé sur M2_1 ou M2_2, PCIE2 est rétrogradé en mode x4.

Si des modules M.2 PCI Express sont installés sur M2_1 et M2_2, PCIE2 est désactivé.

* Si vous installez un processeur avec 44 voies, PCIE1/PCIE2/PCIE3/PCIE5 fonctionnent à x16/x4/x16/x8.

Si un module M.2 PCI Express est installé sur M2_1, PCIE2 est désactivé.

* Si vous installez un processeur avec 28 voies, PCIE1/PCIE2/PCIE3/PCIE5 fonctionnent à x16/x4/x8/x0.

Si un module M.2 PCI Express est installé sur M2_1, PCIE2 est désactivé.

* Prend en charge les SSD NVMe comme disques de démarrage

• 1 x fente PCI Express 3.0 x1

- Prend en charge AMD 3-Way CrossFireX ^TM et CrossFireX ^TM

- Prend en charge NVIDIA® 3-Way SLI™ et SLI™**

** 3-Way CrossFireX™ et 3-Way SLI™ ne sont pris en charge qu'avec un processeur à 48 ou 44 voies.

- 1 x socket M.2 vertical (touche E) avec le module WiFi-802.11ax fourni (sur l'E/S arrière)

- Contact doré 15μ dans fente VGA PCIe (PCIE1 et PCIE3)

Audio

- Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)

• Compatible audio Blu-ray Premium

- Protection contre les surtensions (Protection complète contre les pics ASRock)

• Prend en charge Purity Sound ^TM 4

- Couvercles audio série en or fin Nichicon

- 120dB SNR DAC avec amplificateur différentiel

- Amplificateur casque Premium NE5532 pour panneau avant Connecteur audio (prend en charge les casques jusqu'à 600 Ohm)

- Entrée d'alimentation Pure Power

- Technologie Direct Drive

- Blindage isolant PCB

- Détection de l'impédance sur le port de sortie arrière

• Couches de PCB individuelles pour canal audio D/G
• Connecteurs jack audio or
• Connecteur audio or 15μ
  • Prend en charge DTS Connect

Réseau

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mo/s (Dragon RTL8125AG):

• Prend en charge le logiciel Dragon 2.5G LAN
- Contrôle de la bande passante à réglage automatique intelligent
- Interface visuelle conviviale
- Statistiques d'utilisation du réseau visuel
- Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diffusion
- Contrôle des priorités personnalisé par l'utilisateur
- Prend en charge la fonction Wake-On-LAN
- Prend en charge la protection contre la foudre/les décharges électrostatiques
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

1 x LAN Intel Gigabit 10/100/1000 Mb/s (1 x Intel® I219V):

• Prend en charge la fonction Wake-On-LAN
• Prend en charge la protection contre la foudre/les décharges électrostatiques
• Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
• Prend en charge PXE

Réseau sans-fil

• Module Wi-Fi 802.11ax Intel ^
  • Prend en charge IEEE 802.11a/b/g/n/ax
• Prend en charge le mode Dual-Band (2,4/5 GHz)
• Prend en charge la connexion sans-fil à haute vitesse jusqu'à 2,4 Gbit/s
• 2 antennes pour prendre en charge la technologie diversifiée 2 (émission) x 2 (réception)
• Prend en charge Bluetooth 5.0 + haute vitesse classe II
  • Prend en charge MU-MIMO

Connectique du panneau arrière

• 2 x ports antenne
  • 1 x port sortie optique SPDIF
• 2 x ports USB 2.0 (Protection contre les décharges électrostatiques)
• 1 x port USB 3.2 Gen2x2 type C (20 Go/s) (ASMedia ASM3242) (Protection contre les décharges électrostatiques)

* L'alimentation Ultra USB est prise en charge sur les ports USB3_3_4.
* La fonction de sortie du mode veille ACPI n'est pas prise en charge sur les ports USB3_3_4.
- 4 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)
- 2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• 1 x bouton Clear CMOS
- Connecteurs jack audio HD: Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone (Connecteurs jack audio or)

Stockage

• 8 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 17 et Intel Smart Response), NCQ, AHCI et Hot Plug*
  * Si M2_3 est occupé par un périphérique M.2 type SATA, SATA3_7 est désactivé.
• 2 x connecteurs SATA3 6,0 Go/s ASMedia ASM1061, compatibles avec NCQ, AHCI et « Hot Plug »
• 2 x socket Ultra M.2 (M2_1 et M2_2), prennent en charge les modules M.2 PCI Express type 2242/2260/2280 touche M jusqu'à Gen3 x4 (32 Go/s)**
• 1 x socket Ultra M.2 (M2_3), prend en charge les modules M.2 SATA3 6,0 Go/s type 2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s) ^**
  ** Prend en charge Intel® Optane™ Technology
  ** Prend en charge le RAID PCIe
  ** Prend en charge les SSD NVMe comme disques de démarrage

Connecteur

• 1 x Virtual RAID sur embase de processeur

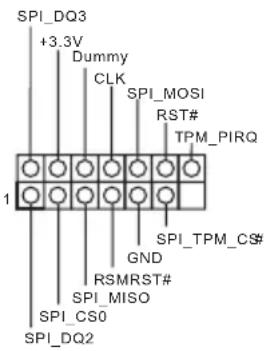

• 1 x embase SPI TPM
• 1 x prise DEL d'alimentation et haut-parleur
• 2 x embase LED RVB

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total
• 2 x embases LED adressables
* Prend en charge les rubans LED jusqu'à 5V/3 A, 15W au total
• 1 x connecteur pour ventilateur de CPU (4 broches)
* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
- 5 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
* CPU_FAN2/WP et CHA_FAN1\~5/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)
• 2 x connecteur d'alimentation 12V 8 broches (connecteur d'alimentation haute densité)
• 1 x Connecteur audio panneau avant (15μ Connecteur audio or)
  • 1 x connecteur Thunderbolt AIC (5 broches)

* La carte AIC Thunderbolt™ peut être installée dans l'emplacement compatible PCIe (en fonction du type de CPU).

• 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
• 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)
• 1 x embase USB 3.2 Gen2 Type C sur panneau avant (ASMedia ASM3142)
  • 1 x Dr Debug avec témoin LED
  • 1 x bouton de mise en marche avec témoin LED
  • 1 x bouton de réinitialisation

Caractéris- tiques du BIOS

• 2 x BIOS UEFI AMI légaux avec prise en charge interface graphique multilingue (1 x BIOS principal et 1 x BIOS de sauvegarde)
• Prend en charge la technologie de sauvegarde sécurisée UEFI
  • Compatible ACPI 6.1 Wake Up Events
  • Compatible SMBIOS 3.0
• Réglage de la tension CPU, DRAM, VPPM, VT™, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, CPUPLL, CLK VDD

Surveillance du matériel

• Détection de température: Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
• Tachymètre de ventilateur: Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
• Contrôle simultané des vitesses du ventilateur: Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
• Surveillance de la tension d'alimentation: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

Système d'exploitation

- Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE
  • ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS (CLRCMOS1)

(voir p.1, No. 26)

Cavalier (jumper) à 2 broches

Court-circuité : Fonction Clear CMOS

Ouvert : Par défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 22)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur):

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 21)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

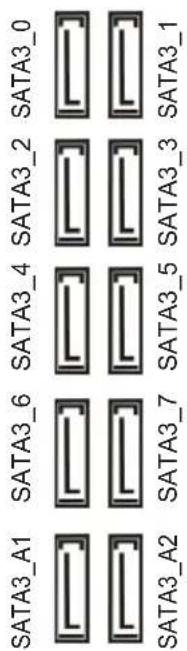

Connecteurs Serial ATA3 (SATA3_0_1: voir p.1, No. 15) (SATA3_2_3: voir p.1, No. 16) (SATA3_4_5: voir p.1, No. 17) (SATA3_6_7: voir p.1, No. 18) (SATA3_A1_A2: voir p.1, No. 19)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

Ces dix connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

* Pour réduire le temps de démarrage, utilisez les ports Intel" X299 SATA (SATA3_0\~7) pour vos appareils amorçables. * Si M2_3 est occupé par un périphérique M.2 type SATA, SATA3_7 est désactivé.

Embases USB 2.0 (USB3_4 à 9 broches) (voir p.1, No. 30) (USB5_6 à 9 broches) (voir p.1, No. 29)

USB_PWR P- GND DUMMY 1 GND P+ P- USB_PWR

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.2 Gen1 (USB3_5_6 à 19 broches) (voir p.1, No. 14)

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- VbusV IntA_PA_D+ IntA_PA_D- GND IntA_PA_SSTX+ IntA_PA_SSTX- GND IntA_PA_SSRX+ IntA_PA_SSRX- bus_A

Il y a un embase sur cette carte mère. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase USB 3.2 Gen2 Type C sur panneau avant (USB32_TC1 20 broches) (voir p.1, No. 13)

USB Type-C Cable

Cette carte mère comprend une embase USB 3.2 Gen2 Type C sur le panneau avant. Cette embase sert à connecter un module USB 3.2 Gen2 pour des ports USB 3.2 Gen2 supplémentaires.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 36)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit:
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de pompe à eau du châssis

(CHA_FAN1/

WP à 4 broches)

(voir p.1, No. 11)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN2/

WP à 4 broches)

(voir p.1, No. 25)

Cette carte mère est dotée de cinq connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

(CHA_FAN3/

WP à 4 broches)

(voir p.1, No. 27)

(CHA_FAN4/

WP 4 broches)

(voir p.1, No. 28)

(CHA_FAN5/

WP 4 broches)

(voir p.1, No. 34)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Connecteur du ventilateur du processeur

(CPU_FAN1 à 4 broches)

(voir p.1, No. 10)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur pour ventilateur de pompe à eau du processeur

(CPU_FAN2/

WP à 4 broches)

(voir p.1, No. 12)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX

(ATXPWR1 à 24 broches)

(voir p.1, No. 9)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 4) (ATX12V2 à 8 broches) (voir p.1, No. 3)

Cette carte mère est dotée de deux connecteurs d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

*Avertissement: Veuillez vérifier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No. 20)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Connecteur Thunderbolt AIC (TB1 à 5 broches) (voir p.1, No. 35)

Veuillez connecter une carte d'extension Thunderbolt™ (AIC) à ce connecteur via le câble GPIO. *La carte AIC Thunderbolt™ peut être installée dans l'emplacement compatible PCIe (en fonction du type de CPU). Si vous installez un CPU à 48 voies, installez la carte sur PCIE1, 2, 3 ou 5. Si vous installez un CPU à 44 voies, installez la carte sur PCIE1, 2, 3 ou 5. Si vous installez un CPU à 28 voies, installez la carte sur PCIE1, 2 ou 3.

Embase LED RVB (RGB_HEADER1 à 4 broches) (voir p.1, No. 32) (RGB_HEADER2 4 broches) (voir p.1, No. 8)

Ces deux embases RVB servent à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention: N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 45 pour des instructions supplémentaires sur cette embase.

Embases LED adressables (ADDR_LED1 à 3 broches) (voir p.1, No. 31) (ADDR_LED2 à 3 broches) (voir p.1, No. 5)

Ces deux embases LED adressables servent à connecter le câble d'extension LED adressable qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

Attention: N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 46 pour des instructions supplémentaires sur cette embase.

Virtual RAID sur embase de processeur (VROC1 à 4 broches) (voir p.1, No. 33)

Ce connecteur prend en charge Intel® Virtual RAID sur processeur et NVME/AHCI RAID sur processeur PCIE.

Avec le lancement du produit Intel VROC, il existe trois modes de fonctionnement:

SKU Touche HW requise Fonctions principales
Intercommunication	Non nécessaire	Intercommunication uniquement (pas de RAID)Gestion des LEDPrise en charge du branchement à chaudPrise en charge RAID 0 des SSD Intel Fultondale NVMe
Standard VROCSTANMOD		Fonctions SKU d'intercommunicationRAID 0, 1, 10
Premium	VROCPREMMOD	Fonctions SKU standardRAID 5Fermeture du trou d'écriture RAID 5
ISS	VROCISSDMOD

*Seuls les SSD Intel sont pris en charge.
*Pour plus de détails sur VROC, veuillez consulter les informations officielles publiées par Intel.

1.5 Boutons intelligents

La carte mère est équipée de trois boutons intelligents: Bouton de mise en marche, bouton de réinitialisation, bouton Effacer CMOS, permettant aux utilisateurs d'allumer/éteindre rapidement le système, de réinitialiser le système, d'effacer les valeurs CMOS.

Bouton d'alimentation

(PWRBTN)

(voir p.1, No. 23)

Le bouton d'alimentation permet aux utilisateurs d'allumer/éteindre le système rapidement.

Bouton de réinitialisation

(RSTBTN)

(voir p.1, No. 24)

Le bouton de réinitialisation permet aux utilisateurs de réinitialiser le système rapidement.

Bouton Clear CMOS

(CLRCBTN1)

(voir p.4, No. 14)

Le bouton d'effacement Clear CMOS permet aux utilisateurs d'effacer les valeurs CMOS rapidement.

Cette fonction est uniquement disponible lorsque l'ordinateur est éteint et son cordon d'alimentation débranché.

1 Introduzione
