BEDIENUNGSANLEITUNG X299 Taichi CLX ASROCK

Vielen Dank, dass Sie sich für das X299 Taichi CLX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock X299 Taichi-CLX-Motherboard (ATX-Formfaktor)
• ASRock X299 Taichi-CLX-Schnellinstallationsanleitung
• ASRock X299 Taichi-CLX-Support-CD
• 1 x ASRock SLI_HB_Bridge_2S-Karte (optional)
• 1 x ASRock-WiFi-2,4/5-GHz-Antenne (optional)
• 1 x ASRock-Schraubendreher (optional)
• 4 x Serial-ATA- (SATA) Datenkabel (optional)
• 3 x Schrauben für M.2-Sockel (optional)
• 3 x Abstandhalter für M.2-Sockel (optional)

1.2 Technische Daten

Plattform

• ATX-Formfaktor
• 8-Layer-PCB
  • Platine mit zwei Unzen Kupfergehalt

Prozessor

• Unterstützt Prozessoren der Intel®-Core™-X-Series-Familie für den LGA-2066-Sockel (Cascade Lake-X, Skylake X Refresh and Skylake X)
  • Digi Power design
  • 13-Leistungsphasendesign
• Unterstützt Intel® Turbo Boost Max Technology 3.0
  • Unterstützt ASRock Hyper-BCLK-Engine III

Chipsatz

- Intel® X299

Speicher

• Vierkanal-DDR4-Speichertechnologie
• 8 x DDR4-DIMM-Steckplätze
- Unterstützt ungepufferten Non-ECC-Speicher DDR4 4200+ (OC)*/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133

* Die maximal unterstützte Speicherfrequenz kann je nach Prozessortyp variieren.

* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Systemspeicher, max. Kapazität: 256GB
- Unterstützt Intel® Extreme Memory Profile (XMP) 2.0
• 15-μ-Goldkontakt in DIMM-Steckplätze

Erweiter- ungssteck- platz

• 4 x PCI-Express 3.0-x16-Steckplatz*
* Wenn Sie eine CPU mit 48 Lanes installieren, läuft PCIE1/PCIE2/PCIE3/PCIE5 bei x16/x8/x16/x8.
Falls ein M.2-PCI-Express-Modul an M2_1 oder M2_2 installiert ist, stuft PCIE2 auf x4-Modus ab.
Wenn M.2-PCI-Express-Module an M2_1 und M2_2 installiert sind, wird PCIE2 deaktiviert.
* Wenn Sie eine CPU mit 44 Lanes installieren, läuft PCIE1/PCIE2/PCIE3/PCIE5 bei x16/x4/x16/x8.
Wenn ein M.2-PCI-Express-Modul an M2_1 installiert ist, wird PCIE2 deaktiviert.
* Wenn Sie eine CPU mit 28 Lanes installieren, läuft PCIE1/PCIE2/PCIE3/PCIE5 bei x16/x4/x8/x0.
Wenn ein M.2-PCI-Express-Modul an M2_1 installiert ist, wird PCIE2 deaktiviert.
* Unterstützt NVMe-SSD als Bootplatte
• 1 x PCI-Express 3.0-x1-Steckplatz
- Unterstützt AMD 3-Way CrossFireX ^TM und CrossFireX ^TM
- Unterstützt NVIDIA® 3-Way SLI™ und SLI™**
** 3-Way CrossFireX™ und 3-Way SLI™ werden nur mit CPU mit 48 Lanes oder 44 Lanes unterstützt.
- 1 x vertikaler M.2-Sockel (Key E) mit dem mitgelieferten 802.11ax-WLAN-Modul (an den rückseitigen I/O).
- 15-μ-Goldkontakt im VGA-PCIe-Steckplatz (PCIE1 und PCIE3)

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)
  • Erstklassige Blu-ray-Audiounterstützung
• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)
• Unterstützt Purity Sound™ 4
• Nichicon-Audiokappen der Fine Gold-Serie
• 120-dB-SRV-DAC mit Differentialverstärker
• NE5532-Premium-Headset-Verstärker für Frontblende Audioanschluss (unterstützt bis zu 600-Ohm-Headsets)
• Reiner Stromeingang
• Direct Drive Technology
• PCB-isolierte Abschirmung

• Impedanzerkennung am hinteren Ausgang

• Individuelle PCB-Layer für rechten/linken Audiokanal

• Goldene Audioanschlüsse
• 15-μ-Gold-Audioanschluss
• Unterstützt DTS Connect

LAN

1 x 2,5-Gigabit-LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

• Unterstützt Dragon 2.5G-LAN-Software
- Intelligente Bandbreitensteuerung mit automatischer Anpassung
- Visuell ansprechende Benutzeroberfläche
- Visuelle Netzwerknutzungsstatistiken
- Optimierte Standardeinstellung für Spiel-, Browser- und Streaming-Modi
- Nutzerangepasste Prioritätssteuerung

• Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

1 x Intel-Gigabit-LAN 10/100/1000 Mb/s (1 x Intel® I219V):

• Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Wireless

LAN

• Intel*-802.11ax-WLAN-Modul
  • Unterstützt IEEE 802.11a/b/g/n/ax
  • Unterstützt Dualband (2,4/5 GHz)
• Unterstützt High-Speed-Drahtlosverbindung bis 2,4Gb/s
• 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen)
• Unterstützt Bluetooth 5.0 + High-Speed, Klasse II
• Unterstützt MU-MIMO

Rückblende, E/A

• 2 x Antennenanschluss
• 1 x Optischer SPDIF-Ausgang
- 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB-3.2-Gen2x2-Type-C-Port (20 Gb/s) (ASMedia ASM3242) (unterstützt ESD-Schutz)
* Ultra-USB-Stromversorgung wird an den Ports USB3_3_4 unterstützt.
* ACPI-Weckfunktion wird an USB3_3_4-Ports nicht unterstützt.
- 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• 1 x CMOS-löschen-Taste
- HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)

Speicher

- 8 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging*

* Wenn M2_3 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_7 deaktiviert.

• 2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging
• 2 x Ultra-M.2-Sockel (M2_1 und M2_2), unterstützt M-Key-Typ-2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s) ^**
• 1 x Ultra-M.2-Sockel (M2_3), unterstützt M-Key-Typ-2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen. 3 x 4 (32 Gb/s)**

** Unterstützt Intel® Optane™-Technologie

** Unterstützt PCIe-RAID

** Unterstützt NVMe-SSD als Bootplatte

Anschluss

• 1 x Virtual RAID an der CPU-Stiftleiste

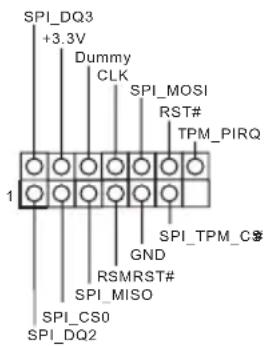

• 1 x SPI-TPM-Stiftleiste
• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste
• 2 x RGB-LED-Stiftleisten
* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen
• 2 x Adressierbare-LED-Stiftleiste
* Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen
• 1 x CPU-Lüfteranschluss (4-polig)
* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
- 5 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
* CPU_FAN2/WP und CHA_FAN1\~5/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.
• 1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss)
• 2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss)
- 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)
• 1 x Thunderbolt Erweiterungskartenanschluss (5-polig)
* Die Thunderbolt™-Erweiterungskarte kann in einem geeigneten PCIe-Steckplatz (je nach CPU-Typ) installiert werden.
- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x Type-C-USB-3.2-Gen2-Stiftleiste für die Frontblende (ASMedia ASM3142)
• 1 x Dr. Debug mit LED
• 1 x Ein-/Austaste mit LED
- 1 x Reset-Taste

BIOS-Funktion

• 2 x AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)
• Unterstützt UEFI-Technologie (zuverlässige Sicherung)
  • ACPI 6.1-konforme Aufweckereignisse
  • SMBIOS 3.0-Unterstützung
• CPU, DRAM, VPPM, VTTM, PCH 1.0V, VCCMPHY, VCCIO, VCCSA, CPUPLL, CLK VDD – mehrfache Spannungsanpassung

Hard- wareüberwa- chung

• Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

Betriebs- system

• Microsoft® Windows® 10, 64 Bit

Zertifizierungen

• FCC, CE
  • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von

Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 26)

2-poliger Jumper

Kurzgeschlossen: CMOS löschen

Offen: Standard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 22)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 21)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

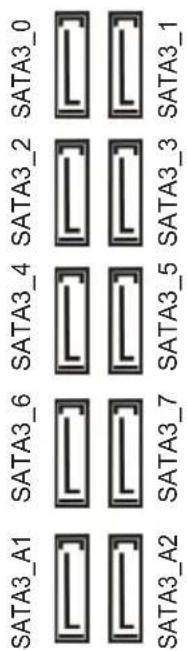

Serial-ATA-III-Anschlüsse (SATA3_0_1: siehe S. 1, Nr. 15) (SATA3_2_3: siehe S. 1, Nr. 16) (SATA3_4_5: siehe S. 1, Nr. 17) (SATA3_6_7: siehe S. 1, Nr. 18) (SATA3_A1_A2: siehe S. 1, Nr. 19)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

Diese zehn SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

* Nutzen Sie zum Minimieren der Startzeit Intel® X299-SATA-Ports (SATA3_0\~7) für Ihre bootfähigen Geräte.

* Wenn M2_3 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_7 deaktiviert.

USB 2.0-Stiftleisten (9-polig, USB3_4) (siehe S. 1, Nr. 30) (9-polig, USB5_6) (siehe S. 1, Nr. 29)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.2 Gen1-Stiftleiste

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 14)

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- VbusY INTA_PA_D+ INTA_PA_D- GND INTA_PA_SSTX+ INTA_PA_SSTX- GND INTA_PA_SSRX+ INTA_PA_SSRX- bus_A

Es gibt eine Stiftleiste an diesem Motherboard.

Diese USB-3.2-Gen1-

Stiftleiste kann zwei Ports unterstützen.

Type-C-USB-3.2

Gen2-Stiftleiste für die Frontblende

(siehe S. 1, Nr. 13)

USB Type-C Cable

Es gibt eine Type-C-USB-3.2 Gen2-Stiftleiste für die Frontblende an diesem Motherboard.

Diese Stiftleiste dient dem Anschluss eines USB-3.2

Gen2-Moduls für zusätzliche USB-3.2 Gen2- Ports.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 36)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der

Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostifleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“
-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-Wasserpumpen- Lüfteranschlusse (4-polig, CHA_FAN1/WP) (siehe S. 1, Nr. 11)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Dieses Motherboard bietet fünf 4-polige Wasserkühlung-Gehäuselüfteranschlüsse Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

(4-polig, CHA_FAN2/WP) (siehe S. 1, Nr. 25)

(4-polig, CHA_FAN3/WP) (siehe S. 1, Nr. 27) (4-polig, CHA_FAN4/WP) (siehe S. 1, Nr. 28) (4-polig, CHA_FAN5/WP) (siehe S. 1, Nr. 34)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU-Lüfteranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 10)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Wasserpumpen- Lüfteranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 12)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 9)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss

(8-polig, ATX12V1)

(siehe S. 1, Nr. 4)

(8-polig, ATX12V2)

(siehe S. 1, Nr. 3)

Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzanschlüsse. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

SPI-TPM-Stiftleiste

(13-polig, SPI_TPM_J1)

(siehe S. 1, Nr. 20)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_C# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Thunderbolt-Erweiterungskartenanschluss

(5-polig, TB1)

(siehe S. 1, Nr. 35)

Bitte verbinden Sie eine

Thunderbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss.

* Die Thunderbolt™-

Erweiterungskarte kann in einem geeigneten PCIe-Steckplatz (je nach CPU-Typ) installiert werden.

Wenn Sie eine CPU mit 48 Lanes installieren, installieren Sie die Karte an PCIE1, 2, 3 oder 5.

Wenn Sie eine CPU mit 44 Lanes installieren, installieren Sie die Karte an PCIE1, 2, 3 oder 5.

Wenn Sie eine CPU mit 28 Lanes installieren, installieren Sie die Karte an PCIE1, 2 oder 3.

RGB-LED-Stiftleisten

(4-polig, RGB_HEADER1)

(siehe S. 1, Nr. 32)

(4-polig, RGB_HEADER2)

(siehe S. 1, Nr. 8)

Diese beiden RGB-Stiftleisten dienen dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 45.

Adressierbare-LED-Stiftleisten

(siehe S. 1, Nr. 31)

Diese beiden Adressierbare-LED-Stiftleisten dienen dem Anschließen eines Adressierbare-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 46.

Virtual RAID an der

CPU-Stiftleiste

(4-polig VROC1)

(siehe S. 1, Nr. 33)

VROC RAID KEY

Dieser Anschluss unterstützt

Intel® Virtual RAID an CPU und

Mit der Einführung des Intel-VROC-Produktes gibt es drei Betriebsmodi:

SKU HW-Taste erforderlich Wesentliche Funktionen und Merkmale

Pass-thru Nicht erforderlich

- Nur Pass-thru (ohne RAID)

• LED-Verwaltung

• Hot-Plug-Unterstützung

- RAID-0-Unterstützung für Intel-Fultondale-NVMe-SSDs

Standard VROCSTANMOD

• Pass-thru-SKU-Merkmale

- RAID 0, 1, 10

Premium VROCPREMMOD

• Standard-SKU-Merkmale

- RAID 5

ISS VROCISSMOD

• RAID-5-Schreibvorgang Lochgehäuse

*Es werden nur Intel-SSDs unterstützt.

*Weitere Einzelheiten zur VROC finden Sie in den von Intel veröffentlichten offiziellen Informationen.

1.5 Intelligente Schalter

Das Motherboard hat drei intelligente Schalter: Ein-/Austaste, Reset-Taste und CMOS-leeren-Taste-Taste ermöglichen schnelles Ein-/Ausschalten des Systems, Rücksetzung des Systems, Löschung der CMOS-Werte.

Ein-/Austaste

(PWRBTN)

(siehe S. 1, Nr. 23)

Mit der Ein-/Austaste kann der Benutzer das System schnell ein-/abschalten.

Reset-Taste

(RSTBTN)

(siehe S. 1, Nr. 24)

Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems.

CMOS-löschen-Taste

(CLRCBTN1)

(siehe S. 4, Nr. 14)

Mit der CMOS-löschen-Taste können Benutzer die CMOS-Werte schnell löschen.

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

1 Introduction
