ASRock X299 Taichi CLX 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트한 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. SRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock X299 Taichi CLX 마더보드 (ATX 품 펙터)
- ASRock X299 Taichi CLX 간편 설치 안내서
• ASRock X299 Taichi CLX 지원 CD
- ASRock SLI_HB_Bridge_2S 카드 1 개 (선택 품목)
- ASRock WiFi 2.4/5 GHz 안테나 1 개 (선택 품목)
- ASRock 스크루드라이버 1 개 (선택 품목)
-시리얼 ATA (SATA) 데이터 케이블 4 개 (선택 품목)
• M.2 소켓용 나사 3 개 (선택 품목)
• M.2 소켓용 스텐드오프 3 개 (선택 품목)

1.2 규격

플랫폼

• ATX 품 팩터
  8 레이어 PCB
• 2 온스 구리 PCB

CPU

• LGA 2066 소켓용 Intel® Core™ X- 시리즈프로세서 제품군 지원 (Cascade Lake-X, Skylake X Refresh and Skylake X)
• Digi Power design
• 13 개 전원 위상 구조
• Intel® Turbo Boost Max Technology 3.0 지원
  • ASRock Hyper BCLK Engine III 지원

침세트

- Intel®X299

메모리

• 퀴드 채널 DDR4 메모리 기술
  • DDR4 DIMM 슬롯 8 개
• DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원

*지원되는 메모리 주파수는 프로세서 종류에 따라 다를 수 있습니다.

* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

-시스템 메모리 최대 용량:256GB
- Intel® Extreme Memory Profile (XMP) 2.0 지원
• DIMM 슬롯에 15μ Gold Contact 장착

확장 슬롯

• PCI Express 3.0 x16 슬롯 4 개 *

* 48 개 레인의 CPU 를 설치하면 PCIE1/PCIE2/PCIE3/PCIE5가 x16/x8/x16/x8 에서 실행됩니다.

M.2 PCI Express 모듈이 M2_1 또는 M2_2 에 설치된 경우 PCIE2 가 x4 모드로 다운그레이드립니다.

M.2 PCI Express 모듈이 M2_1 및 M2_2 에 설치된 경우, PCIE2를 사용할 수 없습니다.

*44개 레인의 CPU를 설치하면 PCIE1/PCIE2/PCIE3/PCIE5가 x16/x4/x16/x8 에서 실행됩니다.

M.2 PCI Express 모듈이 M2_1 에 설치된 경우, PCIE2를 사용할 수 없습니다.

*28 개 레인의 CPU 를 설치하면 PCIE1/PCIE2/PCIE3/PCIE5가 x16/x4/x8/x0 에서 실행됩니다.

M.2 PCI Express 모듈이 M2_1 에 설치된 경우, PCIE2 를 사용할 수 없습니다.

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

- PCI Express 3.0 x1 슬롯 1 개

- AMD 3-Way CrossFireX ^TM 및 CrossFireX ^TM 지원 **

• NVIDIA® 3-Way SLI™ 및 SLI™ 지원 **

*** 3-Way CrossFireX™ 와 3-Way SLI™ 는 레인이 48 개 또는 44 개인 CPU 에서만 지원됩니다.

- 수직 M.2 소켓 (키 E) 1 개 (번들로 제공되는 후면 I/O 의 WiFi-802.11ax 모듈 포함 )

• VGA PCIe 슬롯에 15μGold Contact 장착 (PCIE1 및 PCIE3)

오디오

- 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1220 오디오 코텍)

- 프리미엄 Blu-ray 오디오 지원

- 서지 보호 지원 (ASRock 풀 스파이크 보호)

- Purity Sound™ 4 지원

- Nichicon Fine Gold 시리즈 오디오 캡

-디퍼렌셜 증폭기 포함 120dB SNR DAC

- 전면 패널용 NE5532 프리미엄 헤드셋 증폭기 오디오 커넥터 (최대 600 Ohm 헤드셋 지원)

-순수전원입력

-다이렉트 드라이브 기술

-PCB절연 차폐

-뒷면 출력 포트의 임피던스 감지

• R/L 오디오 채널용 개별 PCB 레이어
  -골드오디오 잡 :
  -15μ 골드 오디오 커넥터
• DTS 연결 지원

LAN

• Dragon 2.5G LAN 소프트웨어 지원
  -대역폭 제어에 대한 스마트 자동 조정
  -시각적으로 사용자에게 친숙한 UI
  -시각 효과가 뜨어난 네트워크 사용량 통계
  -게임,브라우저 및 스티리밍 모드에 최적화된 기본 설정
  -사용자 맞춤형 우선순위 조정

- Wake-On-LAN 지원

- 번개 /ESD 보호 지원

- 절전형 이더넷 802.3az 지원

- PXE 지원

Intel Gigabit LAN 10/100/1000 Mb/s 1 개 (Intel® I219V 1 개):

• Wake-On-LAN 지원
• 번개 /ESD 보호 지원
• 절전형 이더넷 802.3az 지원
• PXE 지원

무선 LAN

• Intel® 802.11ax WiFi 모듈
• IEEE 802.11a/b/g/n/ax 지원
• 듀얼 밴드 (2.4/5 GHz) 지원
  • 최대 2.4Gbps 의 고속무선 연결 지원
  2(송신)x2(수신)다이버시티 기술 지원용 안테나 2 개
• Bluetooth 5.0 + 고속 클래스 II 지원
• MU-MIMO 지원

후면 패널 I/O

-안테나포트2개

• 광학 SPDIF 출력 포트 1 개

- USB 2.0 포트 2 개 (ESD 보호 지원)

- USB 3.2 Gen2x2 타입 C 포트 1 개 (20Gb/s) (ASMedia ASM3242)(ESD 보호 지원 )

*울트라 USB 전원은 USB3_3_4 포트에서 지원됩니다.

*ACPI 절전 해제 기능은 USB3_3_4 포트에서 지원되지 않습니다.

- USB 3.2 Gen1 포트 4 개 (ESD 보호 지원)

- LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)

- Clear CMOS 버튼 1 개

- HD 오디오 잡: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크 (골드 오디오 잡)

저장 장치

- SATA3 6.0 Gb/s 커넥터 8 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 17 및 Intel 스마트 응답 기술), NCQ, AHCI 및 핫플러그 지원 *

* SATA- 타입 M.2 장치에서 M2_3 을 사용 중이면, SATA3_7 이 비활성화됩니다.

- ASMedia ASM1061 에 의한 SATA3 6.0 Gb/s 커넥터 2 개, NCQ, AHCI 및 핫 플러그 지원

- Ultra M.2 소켓 (M2_1 및 M2_2) 2 개, Gen3 까지의 M 키 타입 2242/2260/2280 M.2 PCI Express 모듈 4 개 지원 (32Gb/s)**

- 올트라 M.2 소켓 (M2_3) 1 개, M 키 타입 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈 4 개 (32 Gb/s) 지원 **

** Intel® Optane™ 기술지원

**PCIe RAID 지원

**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

커넥터

• 가상 RAID On CPU 헤더 1 개
- SPI TPM 헤더 1 개
- 전원 LED 및 스피커 헤더 1 개
- RGB LED 헤더 2 개

*전체 최대 12V/3A, 36W LED 스트림 지원

- 주소지정 가능한 LED 헤더 2 개

*전체 최대 5V/3A,15W LED 스트림 지원

- CPU 팬 커넥터 (4 핀) 1 개

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.
- CPU/워터펌프 팬커넥터 (4 핀) 1 개 (스마트 팬속도 제어)
* CPU/워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.
- 새시/워터펌프 팬 커넥터(4핀)5개(스마트 팬속도 제어)
*새시 / 워터 꼜프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.
*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP 과 CHA_FAN1\~5/WP 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개 (고밀도 전원 커넥터)
• 8 핀 12V 전원 커넥터 2 개 (고밀도 전원 커넥터)
• 전면 패널 오디오 커넥터 1 개 (15μ 골드 오디오 커넥터 )
• Thunderbolt AIC 커넥터 1 개 (5 핀)

* Thunderbolt™ AIC 카드는 활성화된 PCIe 슬롯에 설치할 수 있습니다 (CPU 유형에 따라 다름).

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)
• USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원) (ESD 보호 지원)
• 전면 패널 타입 C USB 3.2 Gen2 헤더 1 개 (ASMedia ASM3142)
• LED 탑재 Dr. Debug 1 개
  • LED 탑재 전원 버튼 1 개
• 리셋 버튼 1 개

BIOS 기능

• 다국어 GUI 지원 AMI UEFI Legal BIOS 2 개 ( 메인 BIOS 1 개 및 백업 BIOS 1 개 )
• 보안 백업 UEFI 기술 지원
• ACPI 6.1 준수 웨이크 업 이벤트
• SMBIOS 3.0 지원
• CPU, DRAM, VPPM, VTTM, PCH 1.0V, VCCMPHY, VCCIO, VCCSA, CPUPLL, CLK VDD 전압 다중 조정

하드웨어

모니터

• 온도 감지 : CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬
• 팬 타코미터 : CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬
• 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절): CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬
• 팬 다중 속도 제어 : CPU, CPU/ 워터 펌프, 새시 / 워터 펌프 팬
• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, VCCSA

os

- Microsoft® Windows® 10 64-비트

인증

• FCC, CE
• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입혈 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지,

26번 항목 참조)

2핀점퍼

단락 : Clear CMOS

단선:기본값

CLRCMOS1을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1의 핀을 3 초 동안 단락시키시십오. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.

Clear CMOS 버튼은 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1 페이지, 22 번 항목 참조 )

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 버튼 ,리셋 버튼 ,시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 .케이 블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 .

PWRBTN(전원 버튼):

새시 전변 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 전면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다.

PLED(시스템전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 등작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

전원 LED 빛 스피커 헤더

(7 편 SPK_PLED1)

(1페이지,

21번 항목 참조 )

새시 전원 LED 와 새시스 피커롤이 헤더에 연결하십시오.

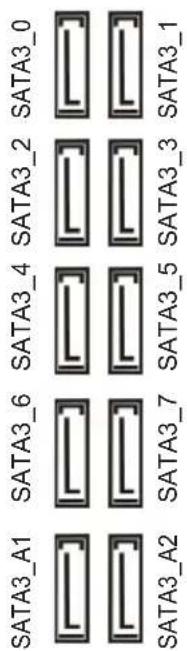

시리얼 ATA3 커넥터

(SATA3_0_1:

1페이지,15BD목참조)

(SATA3_2_3:

1페이지,16번항목참조)

(SATA3_4_5:

1페이지,17번 항목 참조)

(SATA3_6_7:

1페이지,18번항목참조)

(SATA3_A1_A2:

1페이지,19번항목참조)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

이들 열 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

*부팅 시간을 최소화하려면 nlel® X299 SATA 포트 (SATA3_0\~7) 를 부팅용 장치에 사용하십시오.

* SATA- 타입M.2 장치에서 M2_3을 사용 중이면, SATA3_7이 비활성화됩니다.

USB 2.0 헤더

(9 편 USB3_4)

(1페이지,

30번 항목 참조)

(9 편 USB5_6)

(1페이지)

29번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P- GND P+ USB_PWR

이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 2.0 헤더는 포트 두 개를 지원 할 수 있습니다 .

USB 3.2 Gen1 헤더

(19 편 USB3_5_6)

(1페이지,

14번 항목 참조 )

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- bus_A Vbusk

이 마더보드에는 하나의 헤더가 있습니다 .이

USB 3.2 Gen1 헤더는 포트

2개를 지원할 수 있습니다.

전면 패널 타입 C USB 3.2

Gen2 헤더

(20 편 USB32_TC1)

(1페이지,

13번 항목 참조 )

USB Type-C Cable

이 마더보드에는 전면 패

널 타입 C USB 3.2 Gen2 헤

더 1 개가 있습니다.이 헤

더는 추가 USB 3.2 Gen2 포

트용 USB 3.2 Gen2 모듈을

연결하는데 데 사용됩니다.

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,

36번 항목 참조 )

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는데 사용됩니다.

1. 고음질 오디오는 잎 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 절지하십시오.
2. AC97 오디오 패널을 사용할 경우 아래와 같은 설치를 따라 전면 패널 요디오 헤너에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C.접지 (GND) 료접지 (GND)에 연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다 . A07 오디오 패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제이관에서 “FrontMic” 텝으로 가서 “Recording Volume(녹음볼류)” 을 조정합니다.

새시 워터

펌프 팬 커넥터

(4 편 CHA_FAN1/WP)

(1페이지,

11 번 항목 참조 )

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

이 마더보드에는 5 편 수냉식 새시팬 커넥터 4 개가 탑재되어 있습니다 .3 편 CPU 새시수냉식 콜러 팬을 연결하려는 경우 편 1-3에 연결하십시오 .

(4 핀 CHA_FAN2/WP)

(1페이지)

25번 항목 참조)

(4 편 CHA_FAN3/WP)

(1페이지,

27번 항목 참조 )

(4 핀 CHA_FAN4/WP)

(1페이지)

28번 항목 참조 )

(4 핀 CHA_FAN5/WP)

(1페이지)

34번 항목 참조 )

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1페이지,

10번 항목 참조 )

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑재되어 있습니다 .3 핀 CPU 팬을 연결하려는 경우 우 핀 1-3 에 연결하십시오

CPU 워터 펌프 팬 커넥터

(4 편 CPU_FAN2/WP)

(1페이지)

12번 항목 참조 )

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다 .3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1페이지,9번 항목 참조)

이 마더보드에는 24 핀 ATX 전원 키넥터가 탑재 되어 있습니다. 20 핀 ATX 전원공급장치를 사용하려 면 핀 1 과 핀 13 을 따라 연 결하십시오.

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지)

4번 항목 참조 )

(8 편 ATX12V2)

(1 페이지,

3번 항목 참조 )

이 마더보드에는 8 핀

ATX 12V 전원 커넥터 두 개가 탑재되어 있습니다

4 편 ATX 전원공급장치

를 사용하려면 핀 1과 핀

5을 따라 연결하십시오.

*경고 연결된 전원 케이블이 그래픽 카드가 아닌

CPU 용인지 확인하십시오

오 .PCIe 전원 케이블을

이 커넥터에 꽃지 마십시오

오.

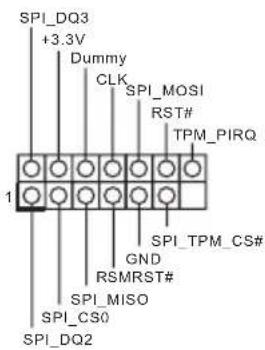

SPI TPM 헤더

(13 핀 SPI_TPM_J1)

(1 떼이지,

20번 항목 참조)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게 보 관할 수 있는 SPI TPM (TrustedPlatform Module) 시스템을 지원 합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

Thunderbolt AIC 커넥터

(5 편 TB1)

(1 페이지)

35번 항목 참조 )

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에 연결하십시오.

* Thunderbolt™ AIC 카드는 활성화된 PCIe 슬롯에 설치할 수 있습니다 (CPU 유형에 따라 다 름). 레인이 48 개인 CPU 를 설치할 경우 카드를 PCIE1, 2, 3 또는 5 에 설치하십시오.

레인이 44 개인 CPU 를 설치할 경우 카드를 PCIE1, 2, 3 또는 5 에 설치하십시오.

레인이 28 개인 CPU 를 설치할 경우 카드를 PCIE1, 2 또는 3 에 설치하십시오.

RGB LED 헤더

(4 편 RGB_HEADER1)

(1 페이지)

32번 항목 참조)

(4 편 RGB_HEADER2)

(1페이지)

8번 항목 참조 )

이 2 개의 RGB 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이ぶ을 연결하는 데 사용됩니다.

주의 RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.그럴 않을 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 45 페이지를 참조하십시오.

주소지정

가능한 LED 헤더

(3 핀 ADDR_LED1)

(1 페이지)

31번 항목 참조 )

(3 핀 ADDR_LED2)

(1 페이지)

5번 항목 참조 )

이 2 개의 주소 지정 가능한 LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 주소주소 지정 가능한 LED 연장 케이블을 연결하는 데 사용됩니다.

주의 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 .그럴 경우 케이블이 손상될 수 있습니다 .

*이 헤더에 대한 추가 지침은 46 페이지를 참조하십시오.

가상 RAID On CPU 헤더

(4 편 VROC1)

(1페이지,

33번 항목 참조)

VROC RAID KEY

이 커넥터는 Intel® 가상 RAID on

Intel VROC 제품의 도입으로 다음과 같은 세 가지 작동 모드를 사용할 수 있습니다.

SKU HW 키타가 필요함 주요 기능

패스스루 필요하지 않음

패스스루전용 (RAID 없음 )LED 관리핫 플러그 지원RAID 0 은 Intel Fultondale NVMe SSD 를 지원합니다 .

표준 VROCSTANMOD

- 패스스루 SKU 기능

- RAID 0, 1, 10

프리미엄 VROCPREMMOD

- 표준 SKU 기능

- RAID 5

• RAID 5 쓰기 구멍 클로저

ISS VROCISSMOD

*Intel SSD 만 지원됩니다.

*VROC에 대한 자세한 내용은 Intel에서 공식으로 발표한 정보를 참조하십시오.

1.5 스마트 스위치

마더보드에는 스마트 스위치 세 탑재되어 있습니다: 전원 버튼, 리셋 버튼, CMOS 초기화 버튼 사용하여 시스템을 빨리 켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나.

전원 버튼

(PWRBTN)

(1페이지)

23번 항목 참조)

전원 버튼으로 시스템을 빨리 켜거나 끝 수 있습니다.

리셋 버튼

(RSTBTN)

(1 페이지)

24번 항목 참조 )

리셋 버튼으로 시스템을 빨리 리셋할 수 있습니다.

CMOS 소거 버튼

(CLRCBTN1)

(4페이지)

14번 항목 참조 )

Clear CMOS 버튼으로

CMOS 값을 빨리 지울 수 있습니다.

이 기능은 컴퓨터를 끄고 전원 플러그룹 빼는 경우에 만 작동합니다.
