MANUAL DE UTILIZADOR X299 Taichi CLX ASROCK

Obrigado por adquirir a placa mãe ASRock X299 Taichi CLX, uma placa mãe confiável produzida sob o controle de qualidade consistentemente rigoroso da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa mãe ASRock X299 Taichi CLX (ATX Form Factor)
  • Guia de instalação rápida ASRock X299 Taichi CLX
  • CD de suporte ASRock X299 Taichi CLX
  • 1 x Placa ASRock SLI_HB_Bridge_2S (Opcional)
  • 1 x Antenas de 2,4/5 GHz da ASRock WiFi (Opcional)
  • 1 x chave de fenda ASRock (opcional)
  • 4 x Cabos de dados Serial ATA (SATA) (Opcional)
  • 3 x Parafusos para Soquetes M.2 (Opcional)
• 3 x Porcas autônoma sextavada para Soquete M.2 (Opcional)

1.2 Especificações

Plataforma

• Formato ATX
  • PCB 8 Camadas
  • PCB 2oz de Cobre

CPU

• Suporta Processadores da família Intel® Core™ série X para o Soquete LGA 2066 (Cascade Lake-X, Skylake X Refresh and Skylake X)
  • Digi Power design
• Design com 13 fases de alimentação
• Suporta Tecnologia Intel ^® Turbo Boost Max 3.0
  • Suporta Mecanismo ASRock Hyper BCLK III

Chipset

- Intel® X299

Memória

• Memória DDR4 Quad Channel Tecnologia
• 8 x Slots DIMM DDR4
- Suporta DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800(OC)/2666/2400/2133 não-ECC, memória sem buffer
* A frequência máxima de memória suportada pode variar por tipo de processador.
* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)
- Capacidade máxima da memória do sistema: 256GB
- Suporta Extreme Memory Profile (XMP) 2.0 da Intel®
- Contato em Ouro 15μ nos slots DIMM

Slot de expansão

• 4 x Slots PCI Express 3.0 x16*

* Se instalou a CPI com 48 faixas, PCIE1/PCIE2/PCIE3/PCIE5 rodarão em x16/x8/x16/x8.

Se um módulo M.2 PCI Express está instalado no M2_1 ou no M2_2, PCIE2 fará o downgrade para modo x4.

Se os módulos M.2 PCI Express estão instalado no M2_1 e M2_2, PCIE2 será desabilitado.

* Se você instalar CPU com 44 faixas, PCIE1/PCIE2/PCIE3/PCIE5 operará a x16/x4/x16/x8.

* Se você instalar CPU com 28 faixas, PCIE1/PCIE2/PCIE3/PCIE5 operará a x16/x4/x8/x0.

* Suporta NVMe SSD nos discos de inicialização

• 1 x slots PCI Express 3.0 x1

- Suporta AMD 3-Way CrossFireX ^TM e CrossFireX ^TM

• Suporta NVIDIA® 3-Way SLI™ e SLI™**

** 3-Way CrossFireX™ e 3-Way SLI™ são suportados apenas com CPU com 48 faixas ou 44 faixas.

- 1 x Soquete M.2 Vertical (Tecla E) com módulo WiFi-802.11ax incluído (na I/O traseira).

- Contato de Ouro de 15μ no Slot VGA PCIe (PCIE1 e PCIE3)

Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220)
• Suporte áudio Blu-ray superior
• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

• Suporta Purity Sound ^TM 4

• Capacitor de Áudio Série Ouro Fino Nichicon

• 120dB SNR DAC com amplificador diferencial
• Amplificador de fone de ouvido NE5532 Premium para Painel Frontal

Conector de áudio (suporta fones de ouvido de até 600 Ohm)

• Ligação Pura
• Tecnologia de drive direto
• Blindagem de isolamento PCB

• Detecção de impedância na porta de saída traseira

• Camadas de PCB individuais por canal de áudio R/L

• Fonres de Áudio Gold
• Conector de Áudio de Ouro 15μ
  • Suporta a tecnologia DTS Connect

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

• Oferece suporte a Software de LAN de Dragon 2.5G
• Ajuste Inteligente de Controle de Largura de Banda
• IU Visual Fácil de Usar
• Estatísticas de Uso de Rede Visual
• Configuração Padrão Otimizada para Modos de Jogo, Navegador e Transmissão
• Controle de Prioridade Personalizado do Usuário
  • Suporta Wake-On-LAN
• Oferece Suporte à Proteção de Relâmpago/ESD
  • Suporta Energy Efficient Ethernet 802.3az
• Suporta PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel\* I219V):

• Suporta Wake-On-LAN
- Oferece Suporte à Proteção de Relâmpago/ESD
• Suporta Energy Efficient Ethernet 802.3az
- Suporta PXE

LAN sem fios

• Módulo Intel® 802.11ax WiFi
• Suporta IEEE 802.11a/b/g/n/ax
• Suporta banda dupla (2,4/5 GHz)
- Suporta conexões sem fio de alta velocidade de até 2.4Gbps
- 2 antenas para suportar tecnologia de diversidade 2 (Transmissão) x 2 (Recepção)
- Suporta Bluetooth 5.0 + Classe II de alta velocidade
- Suporta MU-MIMO

E/S do

painel

posterior

• 2 x Portas de Antena

• 1 x Porta de saída SPDIF ótica

• 2 x Portas USB 2.0 (Suporta Proteção ESD)

- 1 x Porta Tipo C para USB 3.2 Gen2x2 (20 Gb/s) (ASMedia ASM3242) (Suporta Proteção ESD)

* Ultra USB Power é suportado nas portas USB3_3_4.

* Função despertar ACPI não é suportada nas portas USB3_3_4.

• 4 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)

- 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)

• 1 x botão de limpeza CMOS

- Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone (Entradas de Áudio Gold)

Armazena- mento

- 8 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel 17 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente*

* Se M2_3 é ocupado por um dispositivo tipo M.2 SATA, SATA3_7 será desativado.

• 2 x Conectores SATA3 6,0 Gb/s ASMedia ASM1061, suporte NCQ, AHCI, Conector a Quente
• 2 x soquetes Ultra M.2 (M2_1 e M2_2) suportam o módulo M Key tipo 2242/2260/2280 M.2 PCI Express até Gen3 x4 (32 Gb/s) ^**
• 1 x soquete Ultra M.2 (M2_3) suporta o módulo M Key tipo 2242/2260/2280/22110 M.2 SATA3 6,0 Gb/s e o módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**

** Suporta Tecnologia Intel® Optane™

** Suporte PCIe RAID

** Suporta NVMe SSD como discos de inicialização

Conector

• 1 x RAID Virtual no cabeçote da CPU
• 1 x Plataforma SPI TPM
- 1 x LED de alimentação e Cabeçote de Autofalante
• 2 x Cabeçotes de LED RGB

* Suporta no total até 12V/3A, Tira de LED de 36W

• 2 x Cabeçotes LED Endereçáveis

* Suporte no total de até 5V/3A, Faixa LED de 15W

• 1 x Conector da ventoinha da CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

- 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

- 5 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)

* O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.

* CPU_FAN2/WP, CHA_FAN1\~5/WP pode detectar automaticamente se o ventilador de 3 pinos ou 4 pinos está em uso.

• 1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)
• 2 x Conectores de energia 8-pinos 12V (Conector de energia de alta densidade)
• 1 x Conector de áudio de painel frontal (Conector de Áudio de Outro 15μ)
  • 1 x Conector Thunderbolt AIC (5 pinos)

^* A placa Thunderbolt ^™ AIC pode ser instalada no slot PCIe habilitado (dependendo do tipo de CPU).

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)
• 1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)
  • 1 x Painel Frontal USB 3.2 Gen2 Tipo C (ASMedia ASM3142)
  • 1 x Dr. Debug com LED
  • 1 x Botão de energia com LED
  • 1 x Botão de Reset

Funções da BIOS

• 2 x BIOS UEFI oficial da AMI com suporte de interface multilingue (1 x BIOS principal e 1 x BIOS de reserva)
• Suporta a tecnologia Secure Backup UEFI
• ACPI 6.1 compatível com eventos de despertar
• Suporte SMBIOS 3.0
• Multi-ajuste de tensão de CPU, DRAM, VPPM, VTTM, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, CPUPLL, CLK VDD

Monitor de hardware

• Sensor de Temperatura: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Tacômetro da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU): CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Controle multi-velocidade da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água
• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

so

- Microsoft® Windows® 10 64-bit

Certificações

• FCC, CE
• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.° 26)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.

O botão para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento.

O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.º 21)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

Estes dez conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

* Para minimizar o tempo de inicialização, use portas Intel® X299 SATA (SATA3_0\~7) para os seus dispositivos inicializáveis.

* Se M2_3 é ocupado por um dispositivo tipo M.2 SATA, SATA3_7 será desativado.

Há dois cabeçotes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.

Existe um conector nesta placa mãe. Este suporte USB 3.2 Gen1 pode suportar duas portas.

Painel Frontal Cabeçote USB 3.2 Gen2 Tipo C (USB32_TC1 de 20 pinos) (ver p.1, N.º 13)

USB Type-C Cable

Há um Painel Frontal Cabeçote USB 3.2 Gen2 Tipo C nesta placa mãe. Este cabeçote é utilizado para conectar um módulo USB 3.2 Gen2 a portas adicionais USB 3.2 Gen2.

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
   A. Ligue Mic_IN (MIC) a MIC2_L.
   B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Conecte a ligação Terra (GND) à Terra (GND).
   D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
   E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores de chassi e ventoinha de bomba de água (CHA_FAN1/ WP de 4 pinos) (ver p.1, N.º 11)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN2/WP de 4 pinos) (ver p.1, N.° 25)

Esta placa mãe fornece conectores de ventilador do chassis de refrigeração cinco água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

(CHA_FAN3/WP de 4 pinos) (ver p.1, N.° 27) (CHA_FAN4/WP de 4 pinos) (ver p.1, N.° 28) (CHA_FAN5/WP de 4 pinos) (ver p.1, N.° 34)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 10)

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 9)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX

Esta placa-mãe inclui dois conectores de alimentação de 12V ATX de 8 pinos.

Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

* Aviso: Certifique-se que o cabo de força conectado é para o CPU e não para a placa gráfica. Não ligue o cabo de força PCIe a este conector.

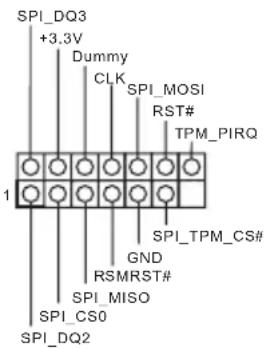

Plataforma SPI TPM

(SPI_TPM_J1 de 13 pinos)

(ver p.1, N.° 20)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Este conector suporta um sistema com SPI Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados.

Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

Conector Thunderbolt AIC

(TB1 de 5 pinos)

(ver p.1, N.° 35)

Por favor, conecte uma placa adicional Thunderbolt™ (AIC) a este conector através do cabo GPIO.

^* A placa Thunderbolt ^™ AIC pode ser instalada no slot PCIe habilitado (dependendo do tipo de CPU).

Se instalar a CPU com 48 faixas, instale a placa em PCIE1, 2, 3 ou 5.

Se instalar a CPU com 44 faixas, instale a placa em PCIE1, 2, 3 ou 5.

Se instalar a CPU com 28 faixas, instale a placa em PCIE1, 2 ou 3.

Cabeçotes de LED RGB

(RGB_HEADER1

de 4 pinos)

(ver p.1, N.° 32)

(RGB_HEADER2

de 4 pinos)

(ver p.1, N.° 8)

Estes dois cabeçotes RGB são usados para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.

*Consulte a página 45 para obter mais informações sobre esta plataforma.

Cabeçotes LED

Endereçáveis

(ADDR_LED1 3 pinos)

(ver p.1, N.° 31)

(ADDR_LED2 3 pinos)

(ver p.1, N.° 5)

Esses dois cabeçotes LED

Endereçáveis são usados para conectar o cabo de extensão de LED Endereçável que permite que os usuários escolham entre vários efeitos de iluminação de LED.

Atenção: Nunca instale o cabo de LED Ajustável na orientação errada, caso contrário o cabo pode ser danificado.

*Consulte a página 46 para obter mais informações sobre esta plataforma.

RAID Virtual no cabeçote da CPU

(VROC1 de 4 pinos)

(ver p.1, N.° 33)

VROC RAID KEY

Este conector suporta Intel®

Virtual RAID na CPU e RAID

Com a introdução do produto Intel VROC, existem três modos de operação:

SKU Requer uma chave HW Principais Recursos

Pasagem Não necessário	Pasagem apenas (sem RAID)Gestão de LEDSuporte de Hot PlugRAID 0 suporte para Intel Fultondale NVMe SSDs
Padrão VROCSTANMOD	Recursos de passagem SKURAID 0, 1, 10

Premium VROCPREMMOD

• Recursos Padrão SKU

- RAID 5

- Fechamento de Furo de Gravação RAID 5

ISS VROCISSMOD

* Apenas SSDs Intel são suportados.

*Para mais detalhes sobre VROC, consulte a informação oficial lançada pela Intel.

1.5 Interruptores inteligentes

A placa-mãe tem três chaves inteligentes: Botão Liga/Desliga, Botão Reiniciar, Botão Limpar CMOS, permite que os usuários liquem/desliguem o sistema, reinicie o sistema, limpe os valores CMOS.

Botão de alimentação

(PWRBTN)

(ver p.1, N.° 23)

O Botão de alimentação permite aos usuários ligar/desligar o sistema rapidamente.

Botão Reset (Reiniciar)

(RSTBTN)

(ver p.1, N.° 24)

O Botão Reset permite aos usuários reinicializar o sistema rapidamente.

Botão Limpar CMOS

(CLRCBTN1)

(ver p.4, N. 14)

O Botão Limpar CMOS permite aos usuários apagar os valores CMOS rapidamente.

Esta função pode ser utilizada apenas quando o computador e a fonte de alimentação estiverem desligados.

1 Wprowadzenie
