РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X299 Taichi CLX ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock X299 Taichi CLX, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Материнская плата ASRock X299 Taichi CLX (форм-фактор ATX)
• Краткое руководство по установке ASRock X299 Taichi CLX
• Компакт-диск с ПО для платы ASRock X299 Taichi CLX
  • 1 карта ASRock SLI_HB_Bridge_2S (приобретаются отдельно)
  • 1 ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)
  • 1 отвертка ASRock (приобретаются отдельно)
  • 4 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
  • 3 винта для слотов М.2 (приобретаются отдельно)
  • 3 стойка для гнезда М.2 (приобретаются отдельно)

1.2 Технические характеристики

Платформа

• Форм-фактор ATX
• 8-слойная печатная плата
• Медная печатная плата (2 унции)

4n

• Поддерживаются процессоры семейства Intel® Core™ серии X для разъема LGA 2066 (Cascade Lake-X, Skylake X Refresh and Skylake X)
  • Digi Power design
  • Система питания 13
• Поддерживается технология Intel® Turbo Boost Max 3.0.
  • Поддержка системы ASRock Hyper BCLK Engine III

Чипсет

- Intel® X299

Память

• Четырехканальная память DDR4
• 8 гнезда DDR4 DIMM
- Поддержка модулей памяти DDR4 4200+(OC)*/4133 (OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133, без ЕСС, небуферизованной памяти

* Максимальная поддерживаемая частота памяти зависит от типа процессора.

* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)

• Максимальный объем ОЗУ: 256 ГБ

- Поддерживается Intel® Extreme Memory Profile (XMP) 2.0

- Позолоченные (15 мкм) контакты слотов DIMM

Слоты

расширения

• 4 слотов PCI Express 3.0 x16*

* В случае использования ЦП с 48 линиями слоты PCIE1/PCIE2/PCIE3/PCIE5 будут работать в режимах x16/x8/x16/x8. В случае установки модуля M.2 PCI Express в слот M2_1 или M2_2 слот PCIE2 перейдет в режим x4.

В случае установки модулей M.2 PCI Express в слоты M2_1 и M2_2 слот PCIE2 будет отключен.

* В случае использования ЦП с 44 линиями слоты PCIE1/PCIE2/PCIE3/PCIE5 будут работать в режимах x16/x4/x16/x8. В случае установки модуля M.2 PCI Express в слот M2_1, слот PCIE2 будет отключен.

* В случае использования ЦП с 28 линиями слоты PCIE1/PCIE2/PCIE3/PCIE5 будут работать в режимах x16/x4/x8/x0. В случае установки модуля M.2 PCI Express в слот M2_1, слот PCIE2 будет отключен.

* Поддерживаются в качестве загрузочных SSD-диски типа NVMe

• 1 слот PCI Express 3.0 x1
• Поддержка AAMD 3-Way CrossFireX™ и CrossFireX™**
• Поддержка NVIDIA® 3-Way SLI™ и SLI™

** Режимы 3-Way CrossFireX™ и 3-Way SLI™ поддерживаются только при использовании ЦП с 48 или 44 линиями.

- 1 вертикальный слот М.2 (ключ Е) с входящим в комплект поставки модулем WiFi-802.11ax (на задней панели ввода-вывода)

- Позолоченные (15 мкм) контакты слотов PCIe (PCIE1 и PCIE3) для видеокарт.

Звук

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)
  • Поддержка Premium Blu-ray Audio

• Защита от перенапряжения (ASRock Full Spike Protection)
  • Поддержка Purity Sound™ 4

• Конденсаторы для аудиосистем серии Nichicon Fine Gold

• 120 дБ SNR DAC с дифференциальным усилителем
• Первоклассный усилитель NE5532 для наушников у аудиоразъема для передней панели (поддерживаются наушники с сопротивлением до 600 Ом)

- Стабилизированный вход питания

- Технология Direct Drive

- Изолирующее экранирование печатной платы

- Определение сопротивления нагрузки, подключенной к тыловому выходу

• Отдельные слои печатной платы для левого и правого аудиоканалов
• Позолоченные контакты аудиоразъемов
• Позолоченный аудиоразъем (15 мкм)
  • Поддержка DTS-подключения

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 M6/c (Dragon RTL8125AG):

• Поддержка ПО для ЛВС Dragon 2.5G
- Управление пропускной способностью с интеллектуальной автонастройкой
- Наглядный удобный пользовательский интерфейс
- Наглядная статистика использования сети
- Оптимизированная настройка по умолчанию параметров Игра, Браузер и Режимов потоковой передачи
- Настраиваемое пользователем управление очередностью
• Поддерживается пробуждение по ЛВС
- Молниезащита и защита от электростатических разрядов
• Поддерживается Energy Efficient Ethernet 802.3az
- Поддерживается PXE

1 порта Gigabit Ethernet 10/100/1000 Мбит/с (1 x Intel® I219V):

• Поддерживается пробуждение по ЛВС
• Молниезащита и защита от электростатических разрядов
  • Поддерживается Energy Efficient Ethernet 802.3az
• Поддерживается PXE

Беспроводная ЛВС

• Модуль WiFi Intel® 802.11ax
• Поддержка IEEE 802.11a/b/g/n/ax
• Поддержка двух диапазонов (2,4/5 ГГц)
- Поддержка высокоскоростного беспроводного подключения до 2,4 Гбит/с
- 2 антенны для поддержки технологии передачи данных «2 (передача) x 2 (прием)»
- Поддержка Bluetooth 5.0 + High speed class II
• Поддержка MU-MIMO

Тыловые

порты

ввода-

вывода

• 2 антенных порта

• 1 оптический выход SPDIF

- 2 порта USB 2.0 (с защитой от электростатических разрядов)

- 1 порт USB 3.2 Gen2x2 Type-C (20 Гбит/с) (ASMedia ASM3242) (с защитой от электростатических разрядов)

* Функция питания через USB (Ultra USB Power) поддерживается на портах USB3_3_4.

* Функция пробуждения АСРІ не поддерживается на портах USB3_3_4.

- 4 портов USB 3.2 Gen1 (с защитой от электростатических разрядов)

- 2 порта RJ-45 для ЛВС с индикатором (ACT/LINK и SPEED)

• 1 кнопка сброса настроек CMOS

- Разъемы HD Audio: тыловые AC / центральная AC / сабвуфер / линейный вход / фронтальные AC / микрофон (позолоченные контакты)

Запоминающие устройства

- 8 x разъемов SATA3 с пропускной способностью 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 17 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения*

* Если слот M2_3 занят устройством M.2 типа SATA, интерфейс SATA3_7 будет отключен.

• 2 порта SATA3 6,0 Гбит/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячей» замены

- 2 слота Ultra M.2 (M2_1 и M2_2), поддерживаются модули M.2 PCI Express типа 2242/2260/2280 с ключом М вплоть до версии Gen3 x4 (32 Гбит/с)**

- 1 слот Ultra M.2 (M2_3), поддерживается модуль M.2 SATA3 типа 2242/2260/2280/22110 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express вплоть до версии Gen3 x4 (32 Гбит/с) с ключом M.**

** Поддержка технологии Intel® Optane™

** Поддерживается PCIe RAID

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe

Разъемы

• 1 колодка для виртуального RAID-контроллера на ЦП

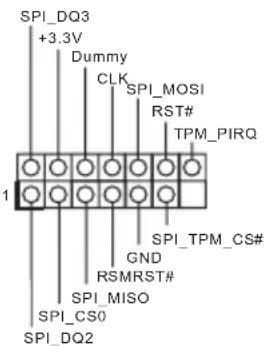

• 1 колодка SPI TPM
• 1 колодка светодиодного индикатора питания и корпусного динамика
• 2 колодки для подключения светодиодной RGB-подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт).

• 2 колодки адресуемой светодиодной подсветки

* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт).

• 1 разъем для вентилятора охлаждения ЦП, 4-контактный

* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).

- 1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)

- 5 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).

* Для разъемов CPU_FAN2/WP и CHA_FAN1\~5/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

• 1 24-контактных разъем питания АТХ (Высокоплотный разъем питания)
- 2 8-контактных разъема питания 12 В (Высокоплотный разъем питания)
- 1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм)
• 1 AIC-разъем Thunderbolt (5-контактный)

*Плату Thunderbolt™ AIC можно установить в активный слот PCIe (в зависимости от типа ЦП).

- 2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)

- 1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)

- 1 колодка для порта Type C USB 3.2 Gen2 на фронтальной панели (ASMedia ASM3142)

• 1 Dr. Debug с индикатором

• 1 кнопка питания с индикатором

• 1 кнопка сброса

Параметры BIOS

• 2 чипа AMI UEFI Legal BIOS с поддержкой многоязычного ГИП (1 основной BIOS и 1 резервный BIOS)
• Поддержка технологии безопасного резервного копирования UEFI
• Поддержка функций пробуждения по стандарту АСРІ 6.1
  • Поддержка SMBIOS 3.0
• Регулировка напряжений ЦП, DRAM, VPPM, VTTM, PCH 1,0 В, VCCMPHY, VCCIO, VCCSA, CPUPLL, CLK VDD.

Контроль оборудования

• Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, PCH 1,0 В, VCCIO, VCCSA

Операционные системы

- Microsoft® Windows® 10 (64-разрядная)

Сертификация

• FCC, CE
• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open

Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 26)

2-контактная перемычка

Замкнута: Сброс настроек CMOS

Разомкнута: По умолчанию

CLRCMOS1 используется для удаления данных CMOS. В памяти CMOS содержатся такие данные о настройке системы, как системный пароль, дата, время и параметры настройки системы. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек CMOS не забудьте снять колпачковую перемычку. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS.

Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Колодка системной панели

(9-контактная, PANEL1) (см. стр. 1, № 22)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе кнопку питания,

кнопку перезагрузки и

индикатор состояния

системы к этой колодке

В соответствии с

назначением контактов,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания.

RESET (кнопка сброса):

Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 21)

Предназначена для подключения светодиодного индикатора питания и динамика корпуса.

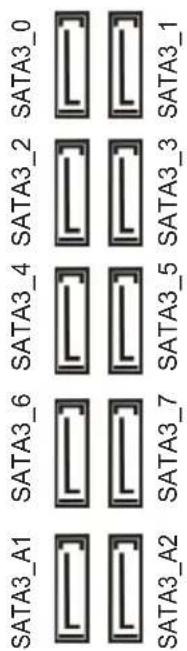

Разъемы Serial ATA3 (SATA3_0_1: см. стр. 1, № 15) (SATA3_2_3: см. стр. 1, № 16) (SATA3_4_5: см. стр.1, № 17) (SATA3_6_7: см. стр.1, № 18) (SATA3_A1_A2: см. стр.1, № 19)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

Эти десять разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

* Для минимизации времени загрузки используйте порты Intel® X299 SATA (SATA3_0\~7) для самозагружаемых устройств.

* Если слот M2_3 занят устройством M.2 типа SATA, интерфейс SATA3_7 будет отключен.

Колодки USB 2.0 (9-контактная, USB3_4) (см. стр. 1, № 30) (9-контактная, USB5_6) (см. стр. 1, № 29)

USB_PWR P- P+ GND DUMMY 1 P- GND P+ USB_PWR

На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.

имеется одна колодка.

Эта колодка USB 3.2

Gen1 поддерживает два

порта.

Колодка для порта

USB 3.2 Gen2 Type C ha передней панели

(20-контактная,

USB32_TC1)

(см. стр. 1, № 13)

USB Type-C Cable

На материнской плате предусмотрена одна колодка для порта USB 3.2 Gen2 Type C на передней панели. Эта колодка используется для подключения модуля USB 3.2 Gen2 с дополнительными портами USB 3.2 Gen2.

Аудиоколодка передней

панели

(9-контактов, HD_AUDIO1)

(см. стр. 1, № 36)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L MIC2_R MIC2_L

Эта колодка

предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Разъемы для вентилятора или помпы водяного охлаждения корпуса (4-контактный CHA_FAN1/WP) (см. стр. 1, № 11)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Данная материнская плата оснащена пять 4-контактным разъемом для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.

(4-контактный CHA_FAN2/WP) (см. стр. 1, № 25)

(4-контактный CHA_FAN3/WP) (см. стр. 1, № 27) (4-контактный CHA_FAN4/WP) (см. стр. 1, № 28) (4-контактный CHA_FAN5/WP) (см. стр. 1, № 34)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Разъем вентилятора охлаждения процессора (4-контакта, CPU_FAN1) (см. стр. 1, № 10)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем для вентилятора или помпы водяного охлаждения ЦП (4-контактный CPU_FAN2/WP) (см. стр. 1, № 12)

Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.

Разъем питания ATX (24-контакта, ATXPWR1) (см. стр. 1, № 9)

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания ATX 12 B (8-контактов, ATX12V1) (см. стр. 1, № 4) (8 контактов, ATX12V2) (см. стр. 1, № 3)

Эта материнская плата снабжена двумя 8-контактными разъемами питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5. *Внимание! Убедитесь, что подключенный кабель "питания предназначен для ЦП, а не для видеокарты. Не подключайте кабель питания PCIe к этому разъему.

колодка SPI TPM (13-контактная, SPI_TPM_J1) (см. стр. 1, № 20)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Этот разъем обеспечивает поддержку системы SPI Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

Разъем Thunderbolt AIC (5 контактов, TB1) (см. стр. 1, № 35)

Подключите расширительную плату (AIC-карту) Thunderbolt™ к данному разъему с помощью интерфейсного GPIO-кабеля. * Плату Thunderbolt™ AIC можно установить в активный слот PCIe (в зависимости от типа ЦП). В случае использования ЦП с 48 линиями, устанавливайте плату в слот PCIe1, 2, 3 или 5. В случае использования ЦП с 44 линиями, устанавливайте плату в слот PCIe1, 2, 3 или 5. В случае использования ЦП с 28 линиями, устанавливайте плату в слот PCIe1, 2 или 3.

Колодки для подключения светодиодной

RGB-подсветки.

(4-контактный,

RGB_HEADER1)

(см. стр. 1, № 32)

(4-контактный,

RGB_HEADER2)

(см. стр. 1, № 8)

Эти две колодки для RGB- подсветки служат для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.

* Дополнительные сведения об использовании этой колодки см. на стр. 45.

Колодки адресуемой светодиодной подсветки

(3 контакта, ADDR_LED1)

(см. стр. 1, № 31)

(3 контакта, ADDR_LED2)

(см. стр. 1, № 5)

Эти две колодки для адресуемой светодиодной подсветки служат для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты.

Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.

* Дополнительные сведения об использовании этой колодки см. на стр. 46.

Колодка для виртуального RAID-контроллера на ЦП (4 контактов, VROC1) (см. стр. 1, № 33)

Этот разъем поддерживает виртуальный RAID-контроллер Intel® на ЦП и RAID-контроллер NVME/AHCI на шине PCIE ЦП.

Благодаря использованию технологии Intel VROC поддерживаются три режима работы:

Артикул Требуется аппаратный ключ Основные функции
Сквозной режим	Не требуется	• Только сквозной режим (без RAID)• Управление индикаторами• Поддержка «горячего» подключения• Поддержка RAID 0 для SSD-накопителей Intel Fultondale NVMe
Стандартный VROCSTANMOD		• Функции со ключом для сквозного режима• RAID 0, 1, 10
Премиум	VROCPREMMOD	• Функции со стандартным ключом• RAID 5• Восстановление RAID 5 при ошибкеWrite Hole
ISS	VROCISSDMOD

*Поддерживаются только твердотельные диски Intel.
* Дополнительные сведения о VROC см. в официальной документации Intel.

1.5 Смарт-переключатели

На системной плате размещены три электронных переключателя: кнопкой питания, кнопкой сброса, кнопкой очистки CMOS-памяти, которые позволяют быстро включать и выключать систему, сбрасывать настройки системы, сбрасывать настройки в CMOS-памяти.

Кнопка питания

(PWRBTN)

(см. стр. 1, № 23)

Кнопка питания

предназначена для

быстрого включения и

выключения системы.

Кнопка сброса

(RSTBTN)

(см. стр. 1, № 24)

Кнопка сброса

предназначена для

быстрого перезапуска

системы.

Кнопка сброса настроек

CMOS

(CLRCBTN1)

(См. стр. 4, № 14)

Кнопка сброса настроек

CMOS предназначена

для быстрого обнуления

значений CMOS.

Эта функция работает, только если питание компьютера выключено и он отключен от источника питания.

1 Introdução
