用户手册 X299 Taichi CLX ASROCK

感谢您购买华擎 X299 Taichi CLX 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

• 华擎 X299 Taichi CLX 主板（ATX 规格尺寸）
• 华擎 X299 Taichi CLX 快速安装指南
• ASRock X299 Taichi CLX 支持光盘
• 1x华擎 SLI_HB_Bridge_2S 卡（选购）
• 1x华擎WiFi2.4/5GHz天线（选购）
• 1x华擎螺丝刀（选购）
• 4x串行ATA(SATA)数据线（选购）
• 3x螺丝（供M.2插座使用）（选购）
• 3x螺母柱（供M.2插座使用）（选购）

1.2 规格

平台

• ATX规格尺寸
• 8层 PCB
• 2 盎司纯铜电路板

CPU

• 支持用于 LGA 2066 Socket 的 Intel® Core™ X 系列处理器系列 (Cascade Lake-X, Skylake X Refresh and Skylake X)
• Digi Power design
• 13 电源相设计
• 支持 Intel® Turbo Boost Max Technology 3.0
• 支持华擎超级 BCLK 引擎 III

芯片集

- Intel® X299

内存

• 四通道 DDR4 内存技术
• 8 x DDR4 DIMM 槽
• 支持 DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 非 ECC，非缓冲内存

* 支持的最大内存频率可能根据处理器类型而变化。

* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)

• 支持系统内存最大容量：256GB
• 支持 Intel® Extreme Memory Profile (XMP) 2.0
• DIMM插槽中 15金触点

扩充槽

- 4 x PCI Express 3.0 x16 槽 *

* 如果安装的是 48 通道的 CPU，PCIE1/PCIE2/PCIE3/PCIE5 的运行速度将为 x16/x8/x16/x8。

如果在 M2_1 或 M2_2 上安装了 M.2 PCI Express 模块，PCIE2 将降级为 x4 模式。

如果在 M2_1 和 M2_2 上安装了 M.2 PCI Express 模块，PCIE2 将被禁用

* 如果安装的是 44 通道的 CPU，PCIE1/PCIE2/PCIE3/PCIE5 的运行速度将为 x16/x4/x16/x8。

如果在 M2_1 上安装了 M.2 PCI Express 模块，PCIE2 将被禁用。

* 如果安装的是 28 通道的 CPU，PCIE1/PCIE2/PCIE3/PCIE5 的运行速度将为 x16/x4/x8/x0。

如果在 M2_1 上安装了 M.2 PCI Express 模块，PCIE2 将被禁用。

* 支持 NVMe SSD 用作启动盘

- 1 x PCI Express 3.0 x1 槽

- 支持 AMD 3-Way CrossFireX ^TM 和 CrossFireX ^TM**

- 支持 NVIDIA ^TM 3-Way SLI ^TM 和 SLI ^TM

**仅48通道或44通道的CPU支持3-Way CrossFireX™和3-Way SLI™。

- 1 x 垂直 M.2 Socket (Key E)，捆绑有 WiFi-802.11ax 模块（在后 I/O 上）

- VGA PCIe 插槽 (PCIE1 和 PCIE3) 中 15μ 金触点

音频

- 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC1220 音频编解码器）

- 优质 Blu-ray 音频支持

- 支持电涌保护（华擎全防护）

- 支持 Purity Sound ^TM 4

- Nichicon Fine Gold 系列音频电容

- 120dB SNR DAC，带微分放大器

- 用于前面板音频接口的 NE5532 高品质

耳机放大器（支持最高 600 Ohm 的耳机）

- 纯电源输入

- Direct Drive（直接驱动）技术

- PCB 隔离罩

- 后侧输出端口上具有阻抗感测功能

• 用于左 / 右音频通道的个别 PCB 层
• 金色音频插孔
• 15μ 金色音频接口
• 支持 DTS 连接

LAN 1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

• 支持 Dragon 2.5G LAN 软件
• 智能化自动调整带宽控制
• 视效用户友好 UI
• 视效网络使用情况统计数据
• 游戏、浏览器和串流模式的默认设置进行了优化
• 用户定制优先级控制

- 支持 Wake-On-LAN（网上唤醒）

- 支持雷电 /HS 保护

- 支持高能效以太网 802.3az

- 支持 PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel I219V):

• 支持 Wake-On-LAN（网上唤醒）
• 支持雷电 /ESD 保护
• 支持高能效以太网 802.3az
• 支持 PXE

无线 LAN • Intel® 802.11ax WiFi 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频段 (2.4/5 GHz)
- 支持最高 2.4Gbps 的高速无线连接
- 2个天线可支持2（发射）x2（接收）分集技术
- 支持 Bluetooth 5.0+ 高速 Class II
- 支持MU-MIMO

后面板 I/O

- 2x天线端口

- 1x光学SPDIF输出端口

- 2 x USB 2.0 端口 (支持 ESD 保护)

- 1 x USB 3.2 Gen2x2 C 型端口 (20 Gb/s) (ASMedia ASM3242)（支持 ESD 保护）

* USB3_3_4 端口支持超级 USB 电源。

*USB3_3_4 端口不支持 ACPI 唤醒功能。

- 4 x USB 3.2 Gen1 端口 (支持 ESD 保护)

- 2 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

- 1x清除 CMOS按钮

- 高清音频插孔：后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风 （金色音频插孔）

存储

- 8 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel Rapid Storage Technology 17 和 Intel Smart Response Technology）、NCQ、AHCI 和热插拔

* 如果 M2_3 被 SATA 型 M.2 设备占用，SATA3_7 将被禁用。

- 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持 NCQ、AHCI 和热插拔

- 2 x 超级 M.2 接口 (M2_1 和 M2_2)，支持 M Key 类型 2242/2260/2280 M.2 PCI Express 类型模块 （最高 Gen3 x4 (32 Gb/s)）**

- 1 x 超级 M.2 接口 (M2_3)，支持 M Key 类型 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）**

**支持 Intel® Optane™ 技术

**支持PCIe RAID

**支持NVMe SSD用作启动盘

接口

• 1xCPU接脚上虚拟 RAID
• 1 x SPI TPM 接脚
• 1x电源 LED和扬声器接脚
• 2 x RGB LED 接头

* 总共支持最高 12V/3A, 36W LED 灯条
- 2x可寻址LED接脚
* 总共支持最高 5V/3A, 15W LED 灯条
- 1xCPU风扇接口(4针)
* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
- 1xCPU/水泵风扇接口（4针）（智能风扇速度控制）
* CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
- 5x机箱/水泵风扇接口（4针）（智能风扇速度控制）
* 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
* CPU_FAN2/WP 和 CHA_FAN1\~5/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

• 1x24针ATX电源接口（高密度电源接口）
• 2x8针12V电源接口（高密度电源接口）
• 1x前面板音频接口 (15金色音频接口)
• 1 x Thunderbolt AIC 接口 (5 针)

* Thunderbolt™ AIC 卡可以安装在启用了 PCIe 的插槽中（视 CPU 类型而定）。

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）
• 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）
• 1 x 前面板类型 C USB 3.2 Gen2 接脚 (ASMedia ASM3142)
• 1 x Dr. Debug（调试工具），带 LED
• 1x电源按钮，带LED
• 1x重置按钮

BIOS功能特点	2 x AMI UEFI Legal BIOS,具有多语言 GUI 支持(1 x 主 BIOS 和 1 x 备份 BIOS)支持安全备份 UEFI 技术ACPI 6.1 兼容唤醒事件支持 SMBIOS 3.0CPU、DRAM、VPPM、VTTM、PCH 1.0V、VCCMPHY、VCCIO、VCCSA、CPUPLL、CLK VDD电压多次调整
硬件监控	温度感测:CPU、CPU/ 水泵、机箱 / 水泵风扇风扇转速计:CPU、CPU/ 水泵、机箱 / 水泵风扇静音风扇(根据 CPU 温度自动调整机箱风扇速度):CPU、CPU/ 水泵、机箱 / 水泵风扇风扇多种速度控制:CPU、CPU/ 水泵、机箱 / 水泵风扇电压监控:+12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V、VCCIO、VCCSA
操作系统	Microsoft® Windows® 10 64-bit
认证	FCC、CEErP/EuP 支持(需要支持 ErP/EuP 的电源)

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRCMOS1)

(见第 1 页，第 26 个)

2针跳线

短接 : 清除 CMOS

开路 : 默认

CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。

清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接头

(9 针 PANEL1)

(见第1页，第22个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配， 将机箱上的电源按钮、 重置按钮和系统状态指示 灯连接到此接脚。在连接 线缆前请记下正负针脚。

PWRBTN（电源按钮）：

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET（重置按钮）：

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 和扬声器接脚

(7针SPK_PLED1)

(见第 1 页，第 21 个)

请将机箱电源 LED 和机箱扬声器连接到此接脚。

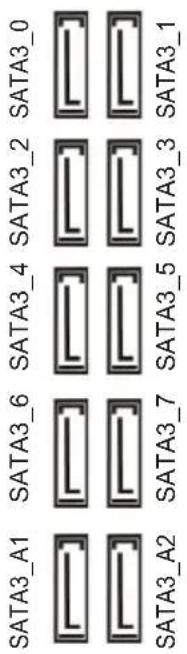

串行 ATA3 接口

(SATA3_0_1:

见第 1 页,第 15 个)

(SATA3_2_3:

见第1页，第16个）

(SATA3_4_5:

见第 1 页，第 17 个）

(SATA3_6_7:

见第 1 页，第 18 个）

(SATA3_A1_A2:

见第 1 页，第 19 个）

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

这十个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

* 为最小化引导时间， 请将 Intel ^® X299 SATA 端口 (SATA3_0\~7) 用于可引导设备。

* 如果 M2_3 被 SATA 型 M.2 设备占用，SATA3_7 将被禁用。

USB 2.0 接脚

(9-针 UB3_4)

(见第 1 页，第 30 个)

(9-针 USB5_6)

(见第 1 页，第 29 个)

USB_PWR P- GND DUMMY 1 P+ GND P- USB_PWR

此主板上有 2 个接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.2 Gen1 接脚

(19针USB3_5_6)

(见第 1 页，第

14个）

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- Vbus 7 IntA_PA_D+ IntA_PA_D- GND IntA_PA_SSTX+ IntA_PA_SSTX- GND IntA_PA_SSRX+ IntA_PA_SSRX- bus_A

此主板上有一个接脚。 此 USB 3.2 Gen1 接脚 可以支持两个端口。

前面板类型 C USB 3.2

Gen2 接脚

(20针USB32_TC1)

(见第 1 页，第 13 个)

USB Type-C Cable

此主板上有一个前面板

类型 C USB 3.2 Gen2

接脚。此接脚用于连接

USB 3.2 Gen2 模块以获得

附加 USB 3.2 Gen2 端口。

前面板音频接头

(9针 HD_AUDIO1)

(见第 1 页，第 36 个)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

此接头用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱水泵风扇接口

(4针 CHA_FAN1/WP)

(见第1页，第11个)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

此主板提供 5 个 4 针

水冷机箱风扇接口。

如果您打算连接3针

机箱水冷风扇，请将它

连接到针脚 1-3。

(4针 CHA_FAN2/WP)

(见第1页，第25个)

(4针 CHA_FAN3/WP)

(见第1页，第27个)

(4针 CHA_FAN4/WP)

(见第1页，第28个)

(4 针 CHA_FAN5/WP)

(见第1页，第34个)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第10个)

此主板提供 4 针 CPU

风扇（静音风扇）接口。

如果您打算连接3针

CPU风扇，请将它连接

到针脚 1-3。

CPU 水泵风扇接口

(4针 CPU_FAN2/WP)

(见第1页，第12个)

此主板提供4针水冷

风扇接口。如果您打算

连接 3 针 CPU 水冷

风扇，请将它连接到

针脚 1-3。

ATX 电源接口

(24针ATXPWR1)

(见第 1 页，第 9 个)

此主板提供 24 针 ATX

电源接口。要使用 20 针

ATX 电源，请沿针脚 1

和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第 1 页，第 4 个)

(8针 ATX12V2)

(见第 1 页，第 3 个)

此主板提供两个8针

ATX 12V 电源接口。

要使用 4 针 ATX 电源，

请沿针脚 1 和针脚 5

插接它。

* 警告:请确保连接的

电源线用于 CPU，而非

图形卡。不要将 PCIe

电源线插接到此接口。

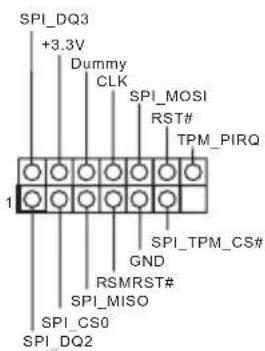

SPI TPM 接脚

(13 针 SPI_TPM_J1)

(见第 1 页，第 20 个)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接口支持 SPI Trusted Platform

Module（信任平台模块，

TPM）系统，可以安全地存储

密钥、数字证书、密码和数据。

TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

Thunderbolt AIC 接口

(5-针 TB1)

(见第 1 页，第 35 个)

请利用 GPIO 线将 Thunderbolt ^™ 扩展卡 (AIC) 连接到此接口。

* Thunderbolt™ AIC 卡可以安装在启用了 PCIe 的插槽中(视 CPU 类型而定)。如果安装的是 48 通道的 CPU，请将卡安装在 PCIE1、2、3 或 5 中。

如果安装的是 44 通道的 CPU，请将卡安装在 PCIE1、2、3或5中。

如果安装的是 28 通道的 CPU，请将卡安装在 PCIE1、2或3中。

RGB LED 接脚

(4 针 RGB_HEADER1)

(见第 1 页，第 32 个)

(4 针 RGB_HEADER2)

(见第 1 页，第 8 个)

这两个 RGB 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。

* 请参考第 45 页了解这个接脚的详情。

可寻址LED接脚

(3针ADDR_LED1)

(见第 1 页，第 31 个)

(3针ADDR_LED2)

(见第 1 页，第 5 个)

这两个可寻址 LED 接脚用于连接可寻址 LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：必须以正确的方向安装可寻址 LED 线，否则会损坏线缆。

* 请参考第 46 页了解这个接脚的详情。

CPU 接脚上虚拟 RAID

(4-针 VROC1)

(见第 1 页，第 33 个)

此接口支持 CPU _Intel® 虚拟

RAID 和 CPU PCIE 上 NVME/

AHCI RAID°

加入 Intel VROC 产品，有三种模式的操作：

SKU 需要硬件密钥 密钥功能

直通 不需要

- 仅直通 (无RAID)

- LED管理

- 热插拔支持

- Intel Fultondale NVMe SSD 的 RAID 0 支持

- 直通 SKU 功能

- RAID 0、1、10

标准 VROCSTANMOD

Premium VROCPREMMOD

- 标准 SKU 功能

- RAID 5

- RAID 5 写入孔闭合

ISS VROCISSMOD

* 只支持 nltel SSD。

* 有关 VROC 的详情，请参阅 Intel 发布的官方信息。

1.5 智能开关

此主板配有 3 个智能开关：电源按钮、重置按和清除 CMOS 按钮，允许用户快速开启 / 关闭系统、重置系统或清除 CMOS 值。

电源按钮

(PWRBTN)

(见第 1 页，第 23 个)

清除 CMOS 按钮允许用户快速清除 CMOS 值。

只有在关闭计算机并拔下电源插头后，才能使用此功能。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X299 Taichi CLX 主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

1.1 包装內容

• 華擎 X299 Taichi CLX 主機板（ATX 尺寸）
  • 華擎 X299 Taichi CLX 快速安裝指南
  • 華擎 X299 Taichi CLX 支援光碟
• 1x華擎 SLI_HB_Bridge_2S 卡（選用）
• 1x華擎WiFi2.4/5GHz天線（選用）
• 1x華擎螺絲起子（選用）
• 4 x Serial ATA (SATA) 資料纜線（選用）
• 3x螺絲（適用於M.2插座）（選用）
• 3x銅柱（適用於M.2插座）（選用）

1.2 規格

平台	• ATX尺寸• 8層板PCB• 2oz銅製PCB
CPU	•支援LGA 2066插座的 Intel^TM Core X系列處理器系列(Cascade Lake-X, Skylake X Refresh and Skylake X)• Digi Power design• 13電源相位設計•支援Intel® Turbo Boost Max技術3.0•支援華擎Hyper BCLK引擎III
晶片組	• Intel® X299
記憶體	•四通道DDR4記憶體技術•8 x DDR4 DIMM插槽•支援DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933 (OC)/2800 (OC)/2666/2400/2133非ECC、無緩衝記憶體*支援的最大記憶體頻率可能根據處理器類型而有不同。*如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)•最大系統記憶體容量:256GB•支援Intel® Extreme Memory Profile (XMP) 2.0•15μ特厚鍍金插槽

擴充插槽

- 4 x PCI Express 3.0 x16 插槽 *

* 若安裝 48 條通道的 CPU，PCIE1/PCIE2/PCIE3/PCIE5 將以 x16/x8/x16/x8 的速度執行。

如果在 M2_1 或 M2_2 上安裝 M.2 PCI Express 模組，PCIE2 將降級為 x4 模式。

如果在 M2_1 和 M2_2 上安裝 M.2 PCI Express 模組，將停用 PCIE2。

* 若安裝 44 條通道的 CPU，PCIE1/PCIE2/PCIE3/PCIE5 將以 x16/x4/x16/x8 的速度執行。

如果在 M2_1 上安裝 M.2 PCI Express 模組，將停用 PCIE2。

* 若安裝 28 條通道的 CPU，PCIE1/PCIE2/PCIE3/PCIE5 將以 x16/x4/x8/x0 的速度執行。

如果在 M2_1 上安裝 M.2 PCI Express 模組，將停用 PCIE2。

* 支援 NVMe SSD 作為開機磁碟

- 1 x PCI Express 3.0 x1 插槽

- 支援 AMD 3-Way CrossFireX ^TM 及 CrossFireX ^TM

- 支援 NVIDIA ^ 3-Way SLI ^TM 及 SLI ^TM*

** 僅 48 條或 44 條通道的 CPU 支援 3-Way CrossFireX™ 和 3-Way SLI™。

- 1 x 垂直 M.2 插座 (Key E)，搭售 WiFi-802.11ax 模組（在後置 I/O 上）。

- VGA PCIe 插槽採用 15μ 特厚鍍金插槽 (PCIE1 與 PCIE3)

音訊

- 7.1 CH HD 音訊含內容保護（Realtek ALC1220 音訊轉碼器）功能

- 高階藍光音訊支援

- 支援突波保護（華擎全防護）

- 支援 Purity Sound™ 4 天籟美聲

- Nichicon Fine Gold 系列音響級電容

- 120dB SNR DAC 及差動放大器

- 適用前面板音訊接頭的

NE5532 Premium Headset Amplifier（支援最高可達600 Ohm的耳機）

- 純電源輸入

- 直驅技術

- PCB 隔離遮蔽

- 後輸出埠的阻抗感應

• 適用左／右音訊聲道的獨立 PCB 層
• 金色音訊插孔
• 15μ 特厚鍍金音訊接頭
• 支援 DTS Connect

LAN 1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

• 支援 Dragon 2.5G LAN 軟體
• 智慧自動調整頻寬控制
• 使用者視覺人性化 UI
• 視覺網路使用統計資料
• 適合遊戲、瀏覽器和串流模式的最佳化預設設定

• 使用者自訂優先順序控制

• 支援網路喚醒

• 支援雷擊／靜電保護
  • 支援 802.3az EEE 節能乙太網路
• 支援 PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I219V) :

• 支援網路喚醒
• 支援雷擊／靜電保護
  • 支援 802.3az EEE 節能乙太網路
• 支援 PXE

- 2 x USB 2.0 連接埠（支援靜電保護）

- 1 x USB 3.2 Gen2x2 Type-C 連接埠（20 Gb/s）(ASMedia ASM3242)(支援靜電保護)

* USB3_3_4 連接埠支援 Ultra USB 電源。

* USB3_3_4 連接埠不支援 ACPI 唤醒功能。

- 4 x USB 3.2 Gen1 連接埠（支援靜電保護）

- 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

- 1x清除CMOS按钮

- HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風（金色音訊插孔）

儲存裝置

- 8 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、RAID 5、RAID 10、Intel 快速儲存技術 17 及 Intel 智慧反應技術）、NCQ、AHCI 及熱插拔 *

* 若 M2_3 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_7。

- ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、AHCI 及熱插拔

- 2 x Ultra M.2 插座 (M2_1 及 M2_2)，支援 M Key 型 2242/2260/2280 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）**

- 1 x Ultra M.2 插座 (M2_3)，支援 M Key 型 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **

**支援Intel®Optane™技術

**支援PCIe RAID

**支援NVMe SSD作為開機磁碟

接頭

• 1 x Virtual RAID On CPU 排針
• 1 x SPI TPM 排針
• 1x電源LED及喇叭排針
• 2 x RGB LED 排針

* 總計最高支援 12V/3A，36W LED 條燈
- 2x可定址LED排針
* 總計最高支援 5V/3A，15W LED 條燈
- 1 x CPU 風扇接頭 (4-pin)
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
- 1 x CPU／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
* CPU／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
- 5 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）
* 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/WP 和 CHA_FAN1\~5/WP。

• 1 x 24 pin ATX 電源接頭（高密度電源接頭）
• 2 x 8 pin 12V 電源連接埠（高密度電源連接埠）
• 1x前面板音訊接頭(15μ 金色音訊接頭)
• 1 x Thunderbolt AIC 接頭 (5-pin)

* Thunderbolt™ AIC 卡安裝於支援的 PCIe 插槽（視 CPU 類型而定）。

• 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援靜電保護）
• 1 x USB 3.2 Gen1 排針（支援 2 個 USB 3.2 Gen1 連接埠） (支援靜電保護)
• 1 x 前面板 C 類型 USB 3.2 Gen2 排針 (ASMedia ASM3142)
• 1 x Dr. Debug，含 LED
• 1x電源按鈕，含LED
• 1x重設按鈕

BIOS 功能	2 x AMI UEFI Legal BIOS,具備多國語言 GUI 支援(1 x 主 BIOS and 1 x 備用 BIOS)支援安全備份 UEFI 技術ACPI 6.1 符合喚醒自動開機支援 SMBIOS 3.0CPU、DRAM、VPPM、VTTM、PCH 1.0V、VCCMPHY、VCCIO、VCCSA、CPUPLL、CLK VDD電壓多重調整
硬體監視器	溫度感應:CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇風扇轉速計:CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇靜音風扇(依 CPU 溫度自動調整機殼風扇速度):CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇風扇多重速度控制:CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇電壓監控:+12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V、VCCIO、VCCSA
作業系統	Microsoft® Windows® 10 64-bit
認證	FCC、CEErP/EuP ready(須具備 ErP/EuP ready 電源供應器)

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整BIOS中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。

Short

Open

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，

編號 26)

2-pin 跳線

短路：清除 CMOS

開啟：預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。

清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

（請參閱第1頁，編號22）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN（電源按钮）：

連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。

RESET（重設按鈕）：

接至機殼前面板上的重設按鈕。若電腦凍結且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。

PLED（系统电源 LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（種礫活動 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 及喇叭排針 (7-pin SPK_PLED1) （請參閱第1頁， 編號21）

請將機殼電源 LED 及機殼喇叭連接至此排針。

Serial ATA3 接頭 (SATA3_0_1: 請參閱第 1 頁， 編號 15)

(SATA3_2_3: 請參閱第1頁，編號16)

(SATA3_4_5： 請參閱第1頁， 編號17)

(SATA3_6_7: 請參閱第1頁，編號18)

(SATA3_A1_A2: 請參閱第1頁，編號19)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

這十組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。 * 若要達到最短的開機時間，請將 Intel® X299 SATA 連接埠 (SATA3_0\~7) 作為開機裝置使用。

* 若 M2_3 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_7。

USB 2.0 排針 (9-pin USB3_4) （請參閱第1頁， 編號30） (9-pin USB5_6) （請參閱第1頁， 編號29）

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

本主機板上含有兩組排針。各 USB 2.0 排針皆可支援兩個連接埠。

USB 3.2 Gen1 排針 (19-pin USB3_5_6) （請參閱第1頁， 編號 14）

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- Vbusv IntA_PA_D+ IntA_PA_D- GND IntA_PA_SSTX+ IntA_PA_SSTX- GND IntA_PA_SSRX+ IntA_PA_SSRX- busv

此主機板上有一個排針。 此 USB 3.2 Gen1 排針皆可支援兩個連接埠。

前面板 C 類型 USB 3.2 Gen2 排針 (20-pin USB32_TC1) （請參閱第 1 頁， 編號 13）

USB Type-C Cable

本主機板具有一個 前面板 C 類型 USB 3.2 Gen2 排針。此排針用於 連接 USB 3.2 Gen2 模組， 以提供額外的 USB 3.2 Gen2 連接埠。

前面板音訊排針 (9-pin HD_AUDIO1) （請參閱第1頁， 編號36）

GND PRESENCE# MIC_RET OUT_RET I J_SENSE OUT2_R MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
   A. 將 Mic_IN (MIC) 連接至 MIC2_L。
   B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
   C. 將接地 (GND) 連接至接地 (GND)。
   D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC97 音訊面板上連接。
   E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼／水冷幫浦風扇接頭

(4-pin CHA_FAN1/WP)

（請參閱第1頁， 扁號11）

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

本主機板配備五個 4-Pin 水冷機殼風扇接頭。

若您計畫連接 3-Pin

機殼水冷風扇，請接至

Pin 1-3°

(4-pin CHA_FAN2/WP)

（請參閱第1頁，編號25）

(4-pin CHA_FAN3/WP)

（請參閱第1頁，扁號27）

(4-pin CHA_FAN4/WP)

（請參閱第1頁， 編號28）

(4-pin CHA_FAN5/WP)

（請參閱第1頁，編號34）

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU 風扇接頭

(4-pin CPU_FAN1)

（請參閱第1頁，編號10）

本主機板配備 4-Pin CPU 風扇(靜音風扇)接頭。

若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

CPU／水冷幫浦風扇 接頭

(4-pin CPU_FAN2/WP)

（請參閱第1頁，編號12）

本主機板配備 4-Pin

水冷 CPU 風扇接頭。

若您計畫連接 3-Pin CPU

水冷風扇，請接至

Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

（請參閱第1頁，編號9）

本主機板配備一組 24-pin

ATX 電源接頭。若要

使用 20-pin ATX 電源

供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭

(8-pin ATX12V1)

（請參閱第1頁，編號4）

(8-pin ATX12V2)

（請參閱第1頁，編號3）

本主機板配備兩組 8-pin ATX 12V 電源接頭。

若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。

*警告：請確定已連接

CPU 的電源線，而非

顯示卡的電源線。請勿

將 PCIe 電源線插入此接頭。

SPI TPM 排針

(13-pin SPI_TPM_J1)

（請參閱第1頁，編號20）

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接頭支援 SPI 信賴平台模組

(TPM) 系統，可確保儲存金鑰、數位憑證、密碼及資料的安全。

TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。

Thunderbolt AIC 接頭 (5-pin TB1)

（請參閱第1頁，編號35）

請透過 GPIO 纜線將

Thunderbolt™ 附加介面卡 (AIC) 接至此接頭。

* Thunderbolt™ AIC 卡安裝於支援的 PCIe 插槽 (視 CPU

類型而定）。如果您安裝48條通道的CPU，請將介面卡安裝至PCIE1、2、3或5。

如果您安裝 44 條通道的 CPU，請將介面卡安裝至 PCIE1、2、3 或 5。

如果您安裝 28 條通道的 CPU，請將介面卡安裝至 PCIE1、2 或 3。

RGB LED 排針

(4-pin RGB_HEADER1)

(請參閱第1頁，

編號 32）

(4-pin RGB_HEADER2)

(請參閱第1頁，

編號8）

這兩個 RGB 排針用於連接 RGB LED 延長線，可供使用者選擇各種 LED 照明效果。

警告：切勿以錯誤方向安裝RGB LED纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請參閱第45頁。

可定址LED排針

(3-pin ADDR_LED1)

(請參閱第1頁，

編號 31）

(3-pin ADDR_LED2)

(請參閱第1頁，

編號 5）

這兩個可定址 LED 排針用於連接可定址 LED 延長線，可供使用者選擇各種 LED 照明效果。

警告：切勿以錯誤方向安裝可定址 LED 纜線，否則纜線可能損壞。

* 關於這種排針的詳細說明，請參閱第46頁。

Virtual RAID On CPU

排針

(4-pin VROC1)

(請參閱第1頁，

編號 33)

此接頭支援 Intel® Virtual RAID

導入 Intel VROC 產品後，共有三種操作模式：

SKU需要硬體金鑰 主要功能
直通 不需要		僅限直通(無 RAID)LED 管理熱插拔支援RAID 0 支援 Intel Fultondale NVMe SSD
標準版 VROCSTANMOD		直通 SKU 功能RAID 0、1、10
高級版 ISS	VROCPREMMOD	標準版 SKU 功能RAID 5RAID 5 Write Hole Closure

* 僅支援 Intel SSD。
* 如需 VROC 進一步的詳細資料，請參閱 Intel 發佈的官方資訊。

1.5 智慧型開關

主機板設有三個智慧型開關：電源按鈕、重設按鈕及清除 CMOS 按鈕，可讓使用者迅速開啟／關閉系統、重設系統或清除 CMOS 值。

電源按鈕

(PWRBTN)

（請參閱第1頁，編號23）

電源按鈕可讓使用者迅速開啟／關閉系統。

重設按鈕

(RSTBTN)

（請參閱第1頁，編號24）

重設按鈕可讓使用者迅速重設系統。

清除 CMOS 按鈕 (CLRCBTN1)

（請參閱第4頁，編號14）

清除 CMOS 按鈕可讓使用者迅速清除 CMOS 值。

此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。

Spesifikasi

Platform
