Typ produktu	Płyta główna ATX
Marka	ASRock
Model	X299 Taichi CLX
Format	ATX (305 mm x 244 mm)
Gniazdo procesora	LGA 2066
Obsługiwane procesory	Intel Core X-Series (Cascade Lake-X, Skylake-X Refresh, Skylake-X)
Chipset	Intel X299
Pamięć	8 x DDR4 DIMM, czterokanałowa, maks. 256 GB, DDR4 4200+ (OC)
Gniazda rozszerzeń	4 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Pamięć masowa	10 x SATA3 6 Gb/s, 2 x Ultra M.2 PCIe Gen3 x4, 1 x M.2 SATA3
Sieć	1 x Dragon 2.5Gb LAN, 1 x Intel Gigabit LAN, Wi-Fi 802.11ax, Bluetooth 5.0
Audio	Realtek ALC1220, 7.1 kanałów HD, Purity Sound 4
USB (tylny panel)	2 x USB 2.0, 1 x USB 3.2 Gen2x2 Type C, 4 x USB 3.2 Gen1
Wewnętrzne złącza	2 x USB 2.0 header, 1 x USB 3.2 Gen1 header, 1 x USB 3.2 Gen2 Type C front panel header
Wymagane zasilanie	ATX 24-pin + 2 x 12V 8-pin
BIOS	Podwójny BIOS UEFI AMI, wielojęzyczny interfejs graficzny
Chłodzenie	1 x CPU fan, 1 x CPU/pompa, 5 x obudowa/pompa (wszystkie 4-pin)
Oświetlenie	2 x RGB LED header, 2 x adresowalny LED header
Specjalne funkcje	Przyciski power/reset/clear CMOS, Dr Debug, złote styki 15μ na DIMM i slotach PCIe
System operacyjny	Windows 10 64-bit
Certyfikaty	FCC, CE, ErP/EuP Ready

Często zadawane pytania - X299 Taichi CLX ASROCK

Jakie procesory są kompatybilne z ASRock X299 Taichi CLX?

Płyta główna obsługuje procesory Intel Core X-Series (Cascade Lake-X, Skylake-X Refresh, Skylake-X) dla gniazda LGA 2066.

Jaki typ pamięci RAM jest obsługiwany?

Obsługuje pamięć DDR4 non ECC bez bufora, w trybie czterokanałowym, z 8 gniazdami DIMM, do 256 GB i częstotliwościami do 4200+ MHz (OC).

Ile gniazd PCIe x16 posiada?

Posiada 4 gniazda PCI Express 3.0 x16, których liczba linii zależy od procesora (48, 44 lub 28 linii).

Czy płyta główna obsługuje SLI lub CrossFire?

Tak, obsługuje NVIDIA 3-Way SLI i AMD 3-Way CrossFireX (z procesorem 48 lub 44 linii).

Jakie są dostępne porty pamięci masowej?

Posiada 10 portów SATA3 6 Gb/s (w tym 2 kontrolowane przez ASMedia), 2 gniazda Ultra M.2 PCIe Gen3 x4 i 1 gniazdo M.2 SATA3.

Jaki jest układ audio?

Kodek audio to Realtek ALC1220 z Purity Sound 4, oferujący dźwięk 7.1 HD, wzmacniacz słuchawkowy do 600 omów i pozłacane złącza jack.

Jak zaktualizować BIOS?

Płyta główna ma podwójny BIOS UEFI. Możesz zaktualizować BIOS przez interfejs UEFI lub narzędzie Instant Flash ze strony ASRock.

Gdzie pobrać sterowniki i instrukcję?

Sterowniki i instrukcję można pobrać z oficjalnej strony ASRock: www.asrock.com, na stronie produktu X299 Taichi CLX.

Jaki zasilacz jest zalecany?

Wymagany jest zasilacz ATX z 24-pinowym złączem i dwoma 8-pinowymi złączami 12V. Moc zależy od konfiguracji, ale zaleca się 750 W lub więcej do intensywnego użytkowania.

Czy płyta główna jest kompatybilna z Windows 10?

Tak, jest oficjalnie kompatybilna z Microsoft Windows 10 64-bit.

INSTRUKCJA OBSŁUGI X299 Taichi CLX ASROCK

Dziękujemy za zakupienie płyty głównej ASRock X299 Taichi CLX, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock X299 Taichi CLX (Współczynnik kształtu ATX)
• Skrócona instrukcja instalacji ASRock X299 Taichi CLX
• Pomocnicza płyta CD ASRock X299 Taichi CLX
  • 1 x karta ASRock SLI_HB_Bridge_2S (Opcjonalne)
  • 1 x antenna ASRock WiFi 2,4/5 GHz (Opcjonalne)
  • 1 x Šrubokręt ASRock (Opcjonalne)
  • 4 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 3 x śruby do gniazda M.2 (Opcjonalne)
  • 3 x gniazda wsporcze do gniazda M.2 (Opcjonalne)

1.2 Specyfikacje

Platforma

• Współczynnik kształtu ATX
- 8 warstwy PCB
• PCB z 2 uncjami miedzi

CPU

• Obsługa rodziny procesorów Intel® Core™ serii X dla gniazd LGA 2066 (Cascade Lake-X, Skylake X Refresh and Skylake X)
• Digi Power design
  • Sekcja zasilania 13 Power Phase Design
• Obsługa technologii Intel® Turbo Boost Max 3.0
• Obsługa ASRock Hyper BCLK Engine III

Chipset

- Intel ^ X299

Pamięć

• Technologia pamięci Quad Channel DDR4
• 8 x gniazda DDR4 DIMM
- Obsługa niebuforowanej pamięci DDR4 4200+(OC)*/4133 (OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 non-ECC
* Maksymalna obsługiwana częstotliwość pamięci zależy od typu procesora.
* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)
• Maks. wielkość pamięci systemowej: 256GB
- Obsługa Intel® Extreme Memory Profile (XMP) 2.0
• 15μ pozłacane styki w gniazdach DIMM

Gniazdo rozszerzenia

• 4 x gniazda PCI Express 3.0 x16*

* Po zainstalowaniu procesora z 48 ścieżkami, połączenia PCIE1/PCIE2/PCIE3/PCIE5 będą działały z szybkością x16/x8/x16/x8. Po zainstalowaniu modułu M.2 PCI Express w M2_1 lub M2_2, szybkość połączenia PCIE2 zostanie zmniejszona do trybu x4. Po zainstalowaniu modułów M.2 PCI Express w M2_1 i M2_2, połączenie PCIE2 zostanie wyłączone.

* Po zainstalowaniu procesora z 44 ścieżkami, połączenia PCIE1/PCIE2/PCIE3/PCIE5 będą działały z szybkością x16/x4/x16/x8. Po zainstalowaniu modułu M.2 PCI Express w M2_1, połączenie PCIE2 zostanie wyłączone.

* Po zainstalowaniu procesora z 28 ścieżkami, połączenia PCIE1/PCIE2/PCIE3/PCIE5 będą działały z szybkością x16/x4/x8/x0. Po zainstalowaniu modułu M.2 PCI Express w M2_1, połączenie PCIE2 zostanie wyłączone.

* Obsługa SSD NVMe, jako dysków rozruchowych

• 1 x gniazdo PCI Express 3.0 x1
- Obsługa AMD 3-Way CrossFireX ^TM i CrossFireX ^TM
- Obsługa NVIDIA® 3-Way SLI™ i SLI™**

** 3-Way CrossFireX™ i 3-Way SLI™ są obsługiwane wyłącznie z procesorem z 48 ścieżkami lub 44 ścieżkami.

• 1 x pionowe gniazdo M.2 (Key E) z wbudowanym modułem WiFi-802.11ax (z tyłu Wejścia/Wyjścia)
• 15μ pozlacany styk w gnieździe VGA PCIe (PCIE1 i PCIE3)

Audio

• Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1220)
• Obsługa audio Blu-ray Premium
• Obsługa zabezpieczenia przed udarami (pełna ochrona ASRock przed impulsami)
• Obsługa Purity Sound ^TM 4
• Nichicon Fine Gold Series Audio Caps
• 120dB SNR DAC ze wzmacniaczem różnicowym
• NE5532 Wzmacniacz słuchawek klasy Premium dla panelu przedniego
  Złącze audio (Obsługa słuchawek o rezystancji do 600 Om)
• Pure Power-In
• Technologia Direct Drive
• Ekranowanie izolacji PCB

• Wykrywanie impedancji na tylnym porcie wyjścia

• Indywidualne warstwy PCB dla kanału audio R/L

• Pozłacane gniazda audio
• 15μ pozłacane złącze audio
• Obsługa połączenia DTS

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

• Obsługuje oprogramowanie Dragon 2.5G LAN
• Inteligentne automatycznie regulowane sterowanie przepustowością
• Graficzny, przyjazny dla użytkownika interfejs
• Graficzna statystyka wykorzystania sieci
• Optymalizowane ustawienia domyślne dla gier, przeglądarki i trybów transmisji strumieniowej

• Ustawiane przez użytkownika sterowanie priorytetami

• Obsługa Wake-On-LAN

• Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
  • Obsługa Energy Efficient Ethernet 802.3az
• Obsługa PXE

1 x Intel Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I219V):

• Obsługa Wake-On-LAN
• Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
  • Obsługa Energy Efficient Ethernet 802.3az
• Obsługa PXE

Bezprze-

wodowa

sieć LAN

• Modul WiFi Intel® 802.11ax
• Obsługa IEEE 802.11a/b/g/n/ax
• Obsługa dwóch pasm (2,4/5 GHz)
• Obsługa wysokiej szybkości połączeń bezprzewodowych do 2,4Gbps
• 2 anteny do obsługi technologii dywersyfikacji 2 (nadawanie) x 2 (odbieranie)
• Obsługa Bluetooth 5.0 + Wysokiej szybkości klasa II
• Obsługa MU-MIMO

Tylny panel

Wejścia/

Wyjścia

• 2 x porty anteny
  • 1 x port optycznego wyjścia SPDIF
  • 2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)
  • 1 x porty USB 3.2 Gen2x2 typu C (20 Gb/s)

(ASMedia ASM3242) (Obsługa zabezpieczenia ESD)

* Zasilanie Ultra USB jest obsługiwane w portach USB3_3_4.
* Funkcja wybudzania ACPI nie jest obsługiwana w portach USB3_3_4.

• 4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)
• 2 x porty LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)
• 1 x przycisk usuwania pamięci CMOS
- Gniazda audio HD: Głośnik tylny / Centralny / Basy / Wejście liniowe / Głośnik przedni / Mikrofon (Pozłacane gniazda audio)

Przechowy-

wanie

- 8 x złącza SATA3 6,0 Gb/s, obshuga (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17 i technologii Intel Smart Response ), NCQ, AHCI i Hot Plug*

* Jeśli gniazdo M2_3 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_7.

• 2 x złącza SATA3 6,0 Gb/s ASMedia ASM1061, obsługa NCQ, AHCI i Hot Plug
• 2 x gniazda Ultra M.2 (M2_1 i M2_2), obsługa Key M typu 2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**
• 1 x gniazdo Ultra M.2 (M2_3), obsługa Key M typu 2242/2260/2280/22110 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) ^**

** Obsługa technologii Intel® Optane™
** Obsługa RAID PCIe
** Obsługa SSD NVMe, jako dysków rozruchowych

Złącze

• 1 x wirtualne złącze RAID na główkowym złączu procesora

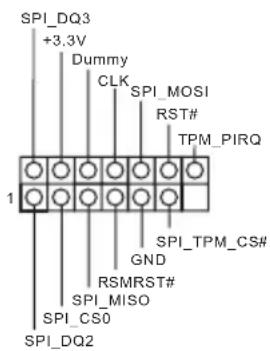

  • 1 x złącze główkowe SPI TPM
  • 1 x dioda LED zasilania i złącze główkowe głośnika
  • 2 x złącza główkowe LED RGB

* Obsługa łącznie do 12V/3A, pasek LED 36W
• 2 x adresowalne złącza główkowe LED
* Obsługa łącznie do 5V/3A, pasek LED 15W
• 1 x złącze wentylatora CPU (4-pinowe)

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

- 1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

- 5 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

* CPU_FAN2/WP i CHA_FAN1\~5/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

• 1 x 24 pinowe złącze zasilania ATX (Złącze zasilania Hi-Density)
• 2 x 8 pinowe 12V złącza zasilania (Złącze zasilania Hi-Density)
• 1 x złącze audio na panelu przednim (15μ pozłacane złącze audio)
  • 1 x złącze Thunderbolt AIC (5-pinowe)

* Karta AIC Thunderbolt™ może być zainstalowana we włączonym gnieździe PCIe (w zależności od typu procesora).

- 2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)

- 1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD)

- 1 x złącze główkowe Gen2 USB 3.2 typu C panelu przedniego (ASMedia ASM3142)

• 1 x Dr. Debug z diodą LED

• 1 x przycisk zasilania z diodą LED

• 1 x Przycisk resetowania

Funkcja BIOS

• 2 x obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI (1 x główny BIOS i 1 x zapasowy BIOS)
• Obsługa technologii Secure Backup UEFI
  • Zgodność zdarzeń wybudzania z ACPI 6.1
• Obsługa SMBIOS 3.0
• Regulacja wielu napięć CPU, DRAM, VPPM, VTTM, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, CPUPLL, CLK VDD

Monitor sprzętu

• Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Kontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

System operacyjny

• Microsoft® Windows® 10 64-bitowy

Certy-fikaty

• FCC, CE
• Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetak-towywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”.

Short

Open

Zworka usuwania danych z pamięci CMOS

(CLRCMOS1)

(sprawdź s.1, Nr 26)

2-pinowa zworka

Zwarcie: Usunięcie danych z pamięci CMOS

Otwarcie: Domyślne

CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konfiguracji systemu, takie jak hasło do systemu, datę, czas i parametry konfiguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go.

Przycisk Clear CMOS (Usuń dane z pamięci CMOS) działa w taki sam sposób jak zworka usuwania danych z pamięci CMOS.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczac zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 22)

Do tego złącza główkowego można podłącać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przycisk zasilania):

Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować sposób wyłączania systemu z użyciem przycisku zasilania.

RESET (Przycisk resetowania):

Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.

Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 21)

Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy.

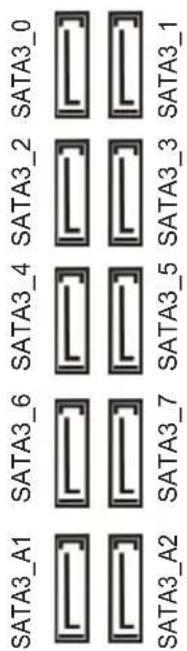

Złącza Serial ATA3

(SATA3_0_1:

sprawdź s.1, Nr 15)

(SATA3_2_3:

sprawdź s.1, Nr 16)

(SATA3_4_5:

sprawdź s.1, Nr 17)

(SATA3_6_7:

sprawdź s.1, Nr 18)

(SATA3_A1_A2:

sprawdź s.1, Nr 19)

Te dziesięć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. W celu minimalizacji czasu uruchamiania, dla urządzeń uruchamianych należy użyć portów Intel* X299 SATA (SATA3_0\~7). * Jeśli gniazdo M2_3 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_7.

Złącza główkowe USB 2.0

(9-pinowe USB3_4)

(sprawdź s.1, Nr 30)

(9-pinowe USB5_6)

(sprawdź s.1, Nr 29)

Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.2 Gen1

(19-pinowe USB3_5_6)

(sprawdź s.1, Nr 14)

Na tej płycie głównej znajduje się złącze główkowe. To złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

Złącze główkowe Gen2 USB 3.2 typu C panelu przedniego

(26-pinowe USB3.2_TC1)

(sprawdź s.1, Nr 13)

Na tej płycie głównej dostępne jest jedno złącze główkowe Gen2 USB 3.2 typu C panelu przedniego. To złącze główkowe jest używane do podłączania modułu USB 3.2 Gen2 dla dodatkowych portów USB 3.2 Gen2.

Złącze główkowe audio panelu przedniego

(9-pinowe HD_AUDIO1)

(sprawdź s.1, Nr 36)

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza wentylatora pompy wodnej obudowy

(4-pinowe CHA_FAN1/WP)

(sprawdź s.1, Nr 11)

(4-pinowe CHA_FAN2/WP)

(sprawdź s.1, Nr 25)

Ta płyta główna udostępnia pięć 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

(4-pinowe CHA_FAN3/WP)

(sprawdź s.1, Nr 27)

(4-pinowe CHA_FAN4/WP)

(sprawdź s.1, Nr 28)

(4-pinowe CHA_FAN5/WP)

(sprawdź s.1, Nr 34)

Złącze wentylatora CPU (4-pinowe CPU_FAN1)

(sprawdź s.1, Nr 10)

Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy wodnej CPU

(4-pinowe CPU_FAN2/WP)

(sprawdź s.1, Nr 12)

Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.

Złącze zasilania ATX

(24-pinowe ATXPWR1)

(sprawdź s.1, Nr 9)

Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.

Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 4)
(8-pinowe ATX12V2)
(sprawdź s.1, Nr 3)

Ta płyta główna udostępnia dwa 8-pinowe złącza zasilania ATX 12V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5.

*Ostrzeżenie: Upewnij się, że podłączony kabel zasilający jest przeznaczony do CPU, a nie do karty graficznej. Nie podłączaj do tego złącza kabla zasilającego PCIe.

złącze główkowe SPI TPM (13-pinowe SPI_TPM_J1) (sprawdź s.1, Nr 20)

To złącze obsługuje system SPI Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.

Złącze Thunderbolt AIC (5-pinowe TB1) (sprawdź s.1, Nr 35)

Podłącz do tego złącza dodatkową kartę Thunderbolt™ (AIC) przez kabel GPIO.

* Karta AIC Thunderbolt™ może być zainstalowana we włączonym gnieździe PCIe (w zależności od typu procesora). Po zainstalowaniu procesora z 48 ścieżkami, kartę należy zainstalować w PCIE1, 2, 3 lub 5. Po zainstalowaniu procesora z 44 ścieżkami, kartę należy zainstalować w PCIE1, 2, 3 lub 5. Po zainstalowaniu procesora z 28 ścieżkami, kartę należy zainstalować w PCIE1, 2 lub 3.

Złącza główkowe LED RGB

(4-pinowe

RGB_HEADER1)

(sprawdź s.1, Nr 32)

(4-pinowe

RGB_HEADER2)

(sprawdź s.1, Nr 8)

Te złącza główkowe RGB są używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 45.

Adresowalne złącza główkowe LED

(sprawdź s.1, Nr 31)

Te dwa adresowalne złącza główkowe LED są używane do podłączenia adresowalnego przedłużacza LED, co umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 46.

Wirtualne złącze RAID na główkowym złączu procesora (4-pinowe VROC1) (sprawdź s.1, Nr 33)

To złącze obsługuje wirtualne złącze RAID Intel* na procesorze i NVME/AHCI RAID na połączeniu CPU PCIE.

Wprowadzenie produktu Intel VROC, udostępniło trzy tryby operacji:

SKU Wymagany klucz HW Funkcje klucza
Przelotowe Niewymagane		Wyłącznie przelotowe (bez RAID)Zarządzanie LEDObsługa podłączania bez wyłączania (Hot Plug)Obsługa RAID 0 dla SSD Fultondale NVMe
Standardowe	VROCSTANMOD	Funkcje przelotowego SKURAID 0, 1, 10
Premium	VROCPREMMOD	Funkcje standardowego SKURAID 5
ISS	VROCISSDMOD	Obudowa otworu zapisu RAID 5

*Obsługiwane są wyłącznie SSD Intel.
*W celu uzyskania dalszych szczegółowych informacji o VROC, należy sprawdzić oficjalne informacje wydane przez firmę Intel.

1.5 Inteligentne przełączniki

Ta płyta główna ma trzy inteligentne przełączniki: Przycisk zasilania, przycisk resetowania, przyciski usuwania pamięci CMOS, umożliwiają użytkownikom szybkie włączanie/wyłączanie systemu, resetowanie systemu, usunięcie wartości CMOS.

Przycisk zasilania

(PWRBTN)

(sprawdź s.1, Nr 23)

Przycisk zasilania

umożliwia użytkownikom

szybkie włączanie/

wyłączanie systemu.

Przycisk resetowania

(RSTBTN)

(sprawdź s.1, Nr 24)

Przycisk resetowania

umożliwia użytkownikom

szybkie resetowanie

systemu.

Przyciski usuwania

pamięci CMOS

(CLRCBTN1)

(sprawdź s.4, Nr 14)

Przyciski usuwania

pamięci CMOS

umożliwiają

użytkownikom szybkie

usunięcie wartości CMOS.

Ta funkcja działa tylko po wyłączeniu zasilania komputera i odłączeniu zasilania.

1 개요
