ASRock X299 Taichi CLX マザーボードをお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。のマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくSRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くださいますSRock のウェブサイトでは、最新の VG A カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブ サイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock X299 Taichi CLX マザーボード(ATX フォームファクタ)
• ASRock X299 Taichi CLX クイックインストー ルガイド
• ASRock X299 Taichi CLX サポート CD
• 1 x ASRock SLI_HB_Bridge_2S カード (オプション)
• 1 x ASRock Wi-Fi 2.4/5 GHz アンテナ(オプション)
• 1 x ASRock ドライバー ( オプション )
• 4xシリアル ATA(SATA)データケーブル(オプション)
• 3 x M.2 ソケット用ねじ (オプション)
• 3 x M.2 ソケット用スタンドオフ (オプション)

ユーザーマニュアル

1.2 仕様

プ ラット

- ATX フォームファクタ

フォーム

- 8 レイヤ PCB

- 2 オンスのコパー製 PCB

CPU

- LGA 2066 用 Intel® Core™ X シリーズプロセッサファミリーに対応 (Cascade Lake-X, Skylake X Refresh and Skylake X)

- デジタル電源設計

- 13 電源フェーズ設計

- Intel* ターボブースト Max テクノロジー 3.0 に対応

- ASRock ハイパー BCLK エンジン III に対応

チップセット

- Intel ^ X299

メモリ

- クアッとチャンネル DDR4 メモリテクノロジー

- 8 x DDR4 DIMM ス ロット

- DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133 ノンECC、アンバッファードメモリに対応

* 対応する最大メモリ周波数は、プロセッサタイプにより異なる場合があります。

*詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

- システムメモリの最大容量：256GB

- Intel® エクストリームメモリプロファイル(XMP)2.0 に対応

- DIMM スロットに 15 μ ゴールドコンタクトを採用

拡張

スロット

- 4 x PCI Express 3.0 x16 ス ロット *

* 48 レーンの CPU を取り付けた場合には、PCIE1/PCIE2/PCIE3/PCIE5 は、x16/x8/x16/x8 で実行されます。

M.2 PCI Express モジュールが、M2_1 または M2_2 に取り付けられた場合、PCIE2 は、x4 モードにダウングレードします。

M.2 PCI Express モードが、M2_1 および M2_2 に取り付けられた場合、PCIE2 は無効になります。

* 44 レーンの CPU を取り付けた場合には、PCIE1/PCIE2/PCIE3/PCIE5 は、x16/x4/x16/x8 で実行されます。

M.2 PCI Express モジュールが、M2_1 に取り付けられた場合、PCIE2 は無効なります。

* 28 レーンの CPU を取り付けた場合には、PCIE1/PCIE2/PCIE3/PCIE5 は、x16/x4/x8/x0 で実行されます。

M.2 PCI Express モジュールが、M2_1 に取り付けられた場合、PCIE2 は無効なります。

* 起動 ディスクとして NVMe SSD に対応

- 1 x PCI Express 3.0 x1 ス ロット

- AMD 3-Way CrossFireX ^TM および CrossFireX ^TM をサポート **

- NVIDIA® 3-Way SLI™ および SLI™ をサポート **

** 3-Way CrossFireX™ および 3-Way SLI™ が対応するには、48 レーンまたは 44 レーンの CPU を使用する場合だけです。

- 1 x 垂直 M.2 ソケット(Key E)、WiFi-802.11ax モジュールがバンドルされています（リア I/O）

- VGA PCIe スロットに 15 μ ゴールドコンタクトを採用 (PCIE1と PCIE3)

オ ー ディオ

- 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC1220 オー ディオコー デック)

- プレミアム・ブルーレイ・オーディオ・サポート

- サージ保護に対応（ASRock 完全スパイク保護）

- Purity Sound™ 4 に対応

- ニチコン製ファインゴールドシリーズオーディオ コンデンサ

- SNR 比 120dB の DAC(差動アンプ搭載)

- フロントパネル用 NE5532 プレミアムヘッドセットアンプオーディオコネクタ (最大 600 Ω のヘッドセットに対応)

- Pure Power-In (ピュアパワーイン)

- ダイレクトドライブテクノロジー

- PCB 絶縁シールド

- リア出力ポートにおけるインピーダンス感知

- R/L オーディオチャンネル用個別 PCB レイヤ

- ゴー ルドオー ディオジャック

-15 μ ゴ ー ルドオーディオコネクタ

- DTS 接続をサポート

LAN

1 x 2.5 ギガビット LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

- Dragon 2.5G LAN ソフトウェア に対応

- スマートに帯域幅制御を自動調整

- 見やすく使いやすい UI

- 見やすいネットワーク使用統計情報

- ゲーム、ブラウザ 、ストリーミング モードように 最適化されたデフォルト設定

- ユーザーカスタマイズによる優先度制御

• Wake-On-LAN(ウェイク オン ラン)に対応
• 雷 / 静電気放電(ESD)保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート

1 x Intel ギガビット LAN 10/100/1000 Mb/s (1 x Intel® I219V):

• Wake-On-LAN(ウェイク オン ラン)に対応
• 雷 / 静電気放電(ESD)保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート

ワイヤレス

LAN

• Intel® 802.11ax WiFi モジュール
• IEEE 802.11a/b/g/n/ax をサポート
• デュアルバンド(2.4/5 GHz)をサポート
• 最大 2.4Gbps の高速ワイヤレス接続に対応
• 2(送信) x 2(受信) ダイバーシティテクノロジーをサポートする 2 本のアンテナ
• ブルートウース 5.0 + ハイスピードクラス II をサポート
• MU-MIMO に対応

リアパネル・2xアンテナポート

I/O

• 1 x 光 SPDIF 出力ポート
• 2 x USB 2.0 ポート(静電気放電(ESD)保護に対応)
• 1 x USB 3.2 Gen2x2 Type-C ポート (20 Gb/s)

(ASMedia ASM3242)(静電気放電(ESD)保護に対応)

* Ultra USB Power (ウルトラ USB パワー) には USB3_3_4 ポート上で対応します。

*ACPI ウェークアップ機能は USB3_3_4 ポートには対応していません。

• 4 x USB 3.2 Gen1 ポート(静電気放電(ESD)保護に対応)
• LED 付き 2 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)
• 1xクリア CMOS ボタン
• HD オーディオジャック: リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイク (ゴールドオーディオジャック)

ストレージ

- 8 x SATA3 6.0 Gb/s コネクタ、RAID(RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 17 および Intel スマート・レスポンステクノロジー)、NCQ、AHCI、および、ホットプラグ機能に対応 *

* SATA タイプ M.2 デバイスで M2_3 を使用している場合は、SATA3_7 は無効になります。

• 2 x ASMedia ASM1061 の SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホットプラグ機能に対応
• 2 x ウルトラ M.2 ソケット (M2_1 および M2_2)、M Key タイプ 2242/2260/2280 M.2 PCI Express モジュール (最大 Gen3 x4 (32 Gb/s)) 対応 **
• 1 x ウルトラ M.2 ソケット (M2_3)、M Key タイプ 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応 **
  ** Intel® Optane™ テクノロジーに対 応
  ** PCIe RAID に対応
  **起動 ディスクとして NVMe SSD に対応

コネクタ

• 1 x CPU ヘッダー上の仮想 RAID
• 1 x SPI TPM ヘッダー
• 1x電源LEDとスピーカーヘッダー
• 2 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

- 2 x アドレサブル LED ヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

- 1 x CPU ファンコネクタ(4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

- 1 x CPU/ ウォーターポンプファンコネクタ(4 ピン)

(スマートファン速度制御)

* CPU/ ウォーターポンブファンは最大 2A (24W) の出力のウォータークーラーに対応します。

- 5xシャーシ / ウォーターポンプファンコネクタ(4ピン) (スマートファン速度制御)

*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。
* CPU_FAN2/WP および CHA_FAN1～5/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクターコネクタ (高密度電源コネクター)
• 2 x 8 ピン 12V 電源コネクタ(高密度電源コネクタ)
• 1 x フロントパネルオーディオコネクタ (15 μ ゴールドオーディオジャック )
• 1 x Thunderbolt AIC コネクタ (5 ピン)

* Thunderbolt™ AIC カードは、PCIe 対応スロットに取り付けることができます (CPU タイプに依存します)。

• 2 x USB 2.0 ヘッダー(4つの USB 2.0 ポートに対応) (静電気放電（ESD）保護に対応)
• 1 x USB 3.2 Gen1 ヘッダー(2つの USB 3.2 Gen1 ポートに対応)(静電気放電（ESD）保護に対応)
• 1 x フロントパネルタイプ C USB 3.2 Gen2 ヘッダー (ASMedia ASM3142)
• 1 x Dr. Debug、LED 付き
• 1x電源ボタン、LED付き
• 1xリセットボタン

BIOS 機能

• 2 x AMI UEFI Legal BIOS、多言語 GUI サポート (1 x メイン BIOS と 1 x バックアップ BIOS) 付き
• セキュアバックアップ UEFI テクノロジーに対応
• ACPI 6.1 準 拠ウェイクアップイベント
• SMBIOS 3.0 サポ 一ト
• CPU、DRAM、VPPM、VTTM、PCH 1.0V、VCCMPHY、VCCIO、VCCSA、CPUPLL、CLK VDD 電圧マルチ調整

ハードウェアモニター

• 温度センシング: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン
• ファンタコメータ: CPU、CPU/ウォーターポンプ、シャーシ/ウォーターポンプファン
• 静音ファン(CPU 温度に従ってシャーシファン速度を自動調整): CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン
• ファンマルチ速度制御: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore、DRAM、PCH 1.0V、VCCIO、VCCSA

OS

- Microsoft® Windows® 10 64-bit

認証

• FCC、CE
• ErP/EuP Ready(ErP/EuP 対応電源供給装置が必要です)

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自責任で行ってください弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ヤジパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャンパー

(CLRCMOS1)

(p.1、No.26参照)

2 ピンジャン パー

ショート: CMOS のクリア

オープン : デフォルト

CLRCMOS1 は、CMOS のデータをクリアすることができます。CMOS のデータには、システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、CLRCMOS1 のピンに 3 秒間ショートします。CMOS をクリアした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。

クリア CMOS ボタンは、クリア CMOS ジャンパーと同じ機能です。

1.4 オンボードの ヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー (9 ピン PANEL1) (p.1、No.22 参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源ボタンを接続し、 ボタンをリセットし、 下記のピン割り当てに 従って、シャーシの システムステータス表示 ランプをこのヘッダーに セットします。ケーブルを 接続するときには、ピンの ＋とーに気をつけて ください。

PWRBTN（電源ボタン）：

シャーシ前面パネルの電源ボタンに接続してください電源ボタンを使用して、システムをオフにする方法を設定できます。

RESET (0セットボタン):

シャーシ前面パネルのリセットボタンに接続してください。 コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動します。

PLED（ステム電源LED）:

シャーシ前面パネルの電源ステータスインジケーターに 接 続してください ステム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED (ハードドライブアクティビティ LED):

シャーシ前面パネルのハードドライブアクティビティLED瞬に続けてください。ハードドライブのデータを読み取りまたは書き込み中に、LEDオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源ボタン、リセットボタン、電源LED、ハードドライブアクティビティ LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

電源 LED とスピーカー ヘッダー

(7ピン SPK_PLED1)

(p.1、No.21参照)

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

シャーシ電源LEDと

シャーシスピーカーを

このヘッダーに接続して

ください。

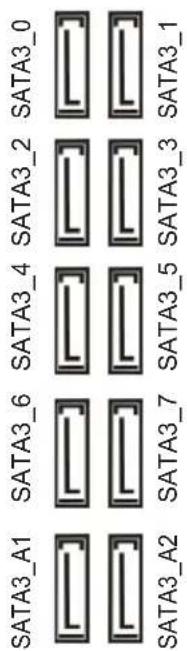

シリアル AA3 コネクタ

(SATA3_0_1:

p.1、No.15参照)

(SATA3_2_3:

p.1、No.16参照)

(SATA3_4_5:

p.1、No.17 参照)

(SATA3_6_7:

p.1、No.18参照)

(SATA3_A1_A2:

p.1、No.19参照)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

これら10個のSATA3

コネクタは、最高6.0 Gb/s

のデータ転送速度で内部

ストレージデバイス用の

SATA データケーブルに対応します。

* 起動時間を最小限

に抑えるために、Intel®

X299 SATA ポート

(SATA3_0\~7)を

ブータブルデバイス用に

使用します。

* SATA タイプ M.2

デバイスで M2_3 を使用

している場合は、SATA3_7

は無効になります。

USB 2.0 ヘッダー

(9 ピン USB3_4)

(p.1、No.30参照)

(9 ピン USB5_6)

(p.1、No.29参照)

USB_PWR P- P+ GND DUMMY 1 P- GND P+ USB_PWR

このマザーボードには

2つのヘッダーが装備

されています。各 USB 2.0

ヘッダーは、2つのポート

をサポートできます。

USB 3.2 Gen1 ヘッダ —

(19 ピン USB3_5_6)

(p.1、No.14参照)

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- Vbus INTA_PA_D+ INTA_PA_D- GND INTA_PA_SSTX+ INTA_PA_SSTX- GND INTA_PA_SSRX+ intA_PA_SSRX- busA

このマザーボードには

1つのヘッダーが装備

されています。この

USB 3.2 Gen1ヘッダーは、

2つ のポートをサ ポート

できます。

フロントパネルタイプC

USB 3.2 Gen2 ヘッダー

(20 ピン USB32_TC1)

(p.1、No.13参照)

USB Type-C Cable

このマザーボード上には、

1つのフロントパネル

タイプC USB 3.2 Gen2

ヘッダー があります。この

ヘッダーは、追加 USB 3.2

Gen2 ポート用 に USB 3.2

Gen2 モジュールを接続

するために使用されます。

フロントパネルオーディ オヘッダー

(9 ピン HD_AUTO1)

(p.1、No.36参照)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

このヘッダーは、フロント オーディオパネルに

オーディオデ バ イスを

接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーがHDAをサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MDP_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_REは、HD オーディオパネル専用です。AC'97 オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシウォーターポンプ ファンコネクタ

(4 ピン CHA_FAN1/WP)

(p.1、No.11参照)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(4 ピン CHA_FAN2/WP)

(p.1、No.25参照)

このマザーボードには5つの4ピン水冷却シャーシがコネクタ用に装備されています。3ピンのシャーシ水冷却ファンを接続する場合には、ピン1-3に接続してください。

(4 ピン CHA_FAN3/WP)

(p.1、No.27参照)

(4 ピン CHA_FAN4/WP)

(p.1、No.28参照)

(4 ピン CHA_FAN5/WP)

(p.1、No.34参照)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU ファンコネクタ

(4 ピン CPU_FAN1)

(p.1、No.10参照)

このマザーボードは 4 ピン CPU ファン（静音ファン） コネクタが装備されています。 3 ピンの CPU ファンを接続する場合には、ピン 1-3 に 接続してください。

CPU ウォーターポンプファンコネクタ

(4 ピン CPU_FAN2/WP)

(p.1、No.12参照)

このマザーボードは 4 ピン 水冷却 CPU ファンコネクタ が装備されています。 3 ピンの CPU 水冷却ファン を接続する場合には、ピン 1-3 に 接続してください。

ATX 電源コネクタ

(24 ピン ATXPWR1)

(p.1、No.9参照)

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 に合わせて接 続してください。

ATX 12V 電源コネクタ

(8 ピン ATX12V1)

(p.1、No.4参照)

(8 ピン ATX12V2)

(p.1、No.3参照)

このマザーボードには、2個

の8ピン ATX 12V 電源

コネクタが装備されてい

ます。4 ピンの ATX 電源を

使用するには、ピン1と5に

合わせて接続してください。

*警告 接続されている電源

ケーブルが、グラフィックス

カード用ではなく、CPU 用で

あることを確認してください。

PCIe 電源ケーブルをこの

コネクターに接続しないで

ください。

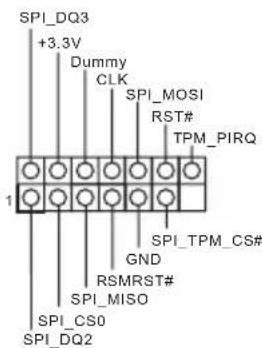

SPI TPM ヘッダー

(13 ピン SPI_TPM_J1)

(p.1、No.20参照)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

このコネクタは SPI トラステッド・

プラットフォーム・モジュール(

システムに対応するので、鍵、

デジタル証明書、パスワード、

データを安全に保管できます。

TPM システムはまた、ネットワーク

セキュリティを高め、デジタル

証明書を保護し、プラットフォームの完全性を保証します。

Thunderbolt AIC コネクタ

(5 ピン TB1)

(p.1、No.35参照)

GPIO ケーブルを使って、

Thunderbolt™ アドインカード(AIC)

をこのコネクタに接続してください。

*Thunderbolt™ AIC カードは、PCIe

対応スロットに取り付けることができます (CPU タイプに依存します)。

48 レーンの CPU を取り付ける

場合は、カードを PCIE1、2、3

または5に取り付けてください。

44 レーンの CPU を取り付ける

場合は、カードを PCIE1、2、3

または5に取り付けてください。

28 レーンの CPU を取り付ける

場合は、カードを PCIE1、2 または

3 に 取り付 けてください。

RGB LED ヘッダー

(4 ピン RGB_HEADER1)

(p.1、No.32参照)

(4 ピン RGB_HEADER2)

(p.1、No.8参照)

これら2つのRGBヘッダーを使用してRGB LED延長ケーブルを接続すれば、ユーザーはさまざまなLEDライティング効果を選択できます。

注意 RGB LED ケーブルは

間違った方向に取り付けないで

ください。間違った方向に取り

付けるとケーブルが破損することがあります。

* このヘッダーに関する詳細指示については、45 ページをご参照ください。

アドレサブル LED ヘッダー

(3 ピン ADDR_LED1)

(p.1、No.31参照)

(3 ピン ADDR_LED2)

(p.1、No.5参照)

これら2つのアドレサブル LED ヘッダーを使用してアドレサブル LED 延長ケーブルを接続すれば、 ユーザーは、さまざまな LED ライティング効果を選択できます。

注意 アドレサブル LED ケーブル

は間違った方向に取り付けないで

ください。問違った方向に取り

付けると、ケーブルが破損することがあります。

* このヘッダーに関する詳細指示については、46 ページをご参照ください。

CPU ヘッダー上の仮想

RAID

(4 ピン VROC1)

(p.1、No.33参照)

このコネクタは、CPU 上のIntel®

仮想 RAID および CPU PCIE

上の NVME/AHCI RAID に対応

します。

Intel VROC 製品の導入には、次の 3 つの動作モードがあります：

SKU 必要な HW キー 主な機能

パススルー 不要

• パススルーのみ (非 RAID)
• LED 管理
• ホットプラグサポート
• Intel Fultondale NVMe SSD 用 RAID 0 サポート

標準 VROCSTANMOD

• パススルー S KU 機能
• RAID 0、1、10

プレミアム VROCPREMMOD

• 標準 SKU 機能
• RAID 5
• RAID 5 書き込みホールクロージャ

ISS VROCISSMOD

*Intel SSD のみをサポ ートします。
* VROC の詳細については、Intel の公式情報を参照してください。

1.5 ス マ ートスイッチ

このマザーボードには3つのスマートスイッチが装備されています:電源ボタン、リセットボタン、クリアCMOSボタン、システムを素早くON/OFFしたり、システムをリセットしたり、CMOS値をクリアしたり。

電源ボタン

(PWRBTN)

(p.1、No.23参照)

電源ボタンで、システムを素早くオン / オフにできます。

リセットボタン

(RSTBTN)

(p.1、No.24参照)

リセットボタンで、システムを素早くリセットできます。

クリア CMS ボタン

(CLRCBTN1)

(p.4、No.14を参照して

ください）

クリア CMOS ボタンで、 CMOS 値 を 素 早 く クリア できます。

この機能が動作するのは、コンピュータの電源をオフにして、電源供給を切断した場合だけです。

1 简介

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

無線 LAN • Intel® 802.11ax WiFi 模組
- 支援 IEEE 802.11a/b/g/n/ax
- 支援雙頻 (2.4/5 GHz)
- 支援高達 2.4Gbps 的高速無線連線
- 2天線支援2（傳送）x2（接收）分集技術
- 支援 Bluetooth 5.0 + 高速級別 II
- 支援MU-MIMO

後面板 I/O

- 2x天線連接埠

- 1x光纖SPDIF輸出連接埠

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-
