MANUAL DE USUARIO X299 Taichi CLX ASROCK

Gracias por comprar la placa base ASRock X299 Taichi CLX, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock X299 Taichi CLX (Factor de forma ATX)
  • Guía de instalación rápida de ASRock X299 Taichi CLX
  • CD de soporte de ASRock X299 Taichi CLX
  • 1 tarjeta ASRock SLI_HB_Bridge_2S (Opcional)
  • 1 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)
  • 1 x destornillador ASRock (Opcional)
  • 4 x Cables de datos Serie ATA (SATA) (Opcional)
  • 3 x Tornillos para sockets M.2 (Opcional)
  • 3 x separadores para sockets M.2 (Opcional)

1.2 Especificaciones

Plata-

forma

• Factor de forma ATX
- Circuito impreso (PCB) de 8 capas
- Circuito impreso (PCB) de 2 oz de cobre

CPU

• Admite la familia de procesadores Intel® Core™ serie X para el zócalo LGA 2066 (Cascade Lake-X, Skylake X Refresh and Skylake X)
• Digi Power design
• Diseño de 13 fases de alimentación
• Admite Intel® Turbo Boost Technology 3.0
• Admite motor Hiper-BCLK de ASRock III

Conjunto

de chips

- Intel® X299

Memoria

• Tecnología de memoria DDR4 de cuatro canales
  • 8 x ranuras DIMM DDR4
• Admite memoria sin búfer DDR4 4200+(OC)*/4133(OC)/4000(OC)/3866 (OC)/3800(OC)/3733(OC)/3600(OC)/3200 (OC)/2933 (OC)/2800 (OC)/2666/2400/2133 no ECC

* La frecuencia de memoria máxima admitida puede variar en función del tipo de procesador.
* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock.

(http://www.asrock.com/)

• Capacidad máxima de memoria del sistema: 256GB
• Admite Perfil de memoria extremo de Intel® (XMP) 2.0
• Contacto 15 Gold en ranuras DIMM

Ranura de expansión

• 4 ranura PCI Express 3.0 x16*

* Si instala una CPU con 48 líneas, PCIE1, PCIE2, PCIE3 y PCIE5 funcionarán a x16, x8, x16, o x8.

Si se instala un módulo M.2 PCI Express en M2_1 o M2_2, PCIE2 se degradará al modo x4.

Si se instalan los módulos M.2 PCI Express en M2_1 y M2_2, PCIE2 se desactivará.

* Si instala una CPU con 44 líneas, PCIE1, PCIE2, PCIE3 y PCIE5 funcionarán a x16, x4, x16, o x8.

Si se instala un módulo M.2 PCI Express en M2_1, PCIE2 se desactivará.

* Si instala una CPU con 28 líneas, PCIE1, PCIE2, PCIE3 y PCIE5 funcionarán a x16, x4, x8, o x0.

Si se instala un módulo M.2 PCI Express en M2_1, PCIE2 se desactivará.

* Admite unidad de estado sólido de NVMe como disco de arranque

• 1 x ranura PCI Express 3,0 x1

- Compatible con AMD de tres direcciones CrossFireX ^TM y CrossFireX ^TM

- Compatible con NVIDIA ^ de tres direcciones SLI ^TM y SLI ^TM**

** CrossFireX™ de tres direcciones y SLI™ de tres direcciones son solamanete compatibles con CPU con 48 líneas o 44 líneas.

- 1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ax integrado (en la E/S trasera)

- Contacto dorado de 15μ en ranura PCIe VGA (PCIE1 y PCIE3)

Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)

• Compatible con audio Blu-ray Premium

- Compatible con protección por sobretensión (protección total contra picos de ASRock)

• Compatible con Purity Sound ^TM 4

- Tapas de audio Nichion de la serie Fine Gold

- 120dB SNR DAC con amplificador diferencial

- Amplificador de auriculares NE5532 Premium para el panel frontal.

Conector de Audio (Compatible con hasta auriculares de 600 Ohm)

- Entrada de alimentación pura

- Tecnología Direct Drive

- Protección de aislamiento PCB (circuito impreso)

- Detección de impedancia en el puerto de salida posterior

• Capas PCB individuales para canal de audio D/I
• Conectores de audio de oro
• Conector de audio dorado de 15μ
• Compatible con DTS Connect

LAN

1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG):

• Admite el software de LAN Dragon 2.5G
• Ajuste automático inteligente del control de ancho de banda
• Interfaz de usuario sencilla visual
• Estadísticas de uso de red visuales
• Configuración predeterminada optimizada para juegos, el explorador y modos de streaming
• Control de prioridades personalizado por el usuario
• Admite la función Reactivación de LAN
• Admite protección contra rayos y descargas electrostáticas (ESD)
• Admite Ethernet 802.3az de eficiencia energética
• Admite PXE

1 x LAN Intel Gigabit 10/100/1000 Mb/s (1 x Intel® I219V):

• Admite la función Reactivación de LAN
• Admite protección contra rayos y descargas electrostáticas (ESD)
• Admite Ethernet 802.3az de eficiencia energética
• Admite PXE

LAN

inalámbrica

• Módulo WiFi Intel® 802.11ax
  • Compatible con IEEE 802.11a/b/g/n/ax
  • Compatible con Banda Dual (2,4/5 GHz)
• Compatible con conexión inalámbrica de alta velocidad de hasta 2,4 Gbps
• 2 antenas compatibles con Tecnología de diversidad 2 (Transmisión) x 2 (Recepción)
• Compatible con Bluetooth 5.0 + Alta velocidad clase II
• Admite MU-MIMO

E/S en panel posterior

• 2 x Puertos de antena
• 1 x puerto de salida SPDIF óptica
- 2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)
- 1 x Puerto USB 3.2 Gen2x2 Tipo C (20 Gb/s) (ASMedia ASM3242) (Compatible con protección ESD)

* Se admite Alimentación ultra-USB en puertos USB3_3_4.

*La función de reactivación ACPI no se admite en los puertos USB3_3_4.

• 4 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)
• 2 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  • 1 botón de borrado CMOS
• Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono (conectores de audio de oro)

Almace- namiento

- 8 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente

* Si M2_3 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_7 se deshabilitará.

• 2 x Conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibilidad con las funciones NCQ, AHCI y "Conexión en caliente"
• 2 x conectores Ultra M.2 (M2_1 y M2_2), compatibles con el módulo PCI Express M.2 tipo 2242/2260/2280 con clave M hasta Gen3 x4 (32 Gb/s) ^**
• 1 x Zócalo Ultra M.2 (M2_3) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2242/2260/2280/22110 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**

** Compatible con la tecnología Optane™ de Intel»

** Compatible con PCIe RAID

** Admite unidad de estado sólido de NVMe como disco de arranque

Conector

• 1 x RAID virtual en base de conexiones de CPU

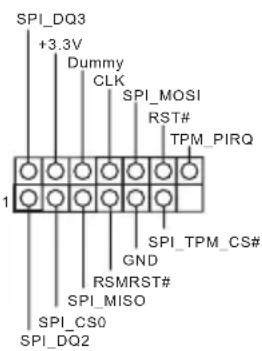

  • 1 x Conector SPI TPM
• 1 x LED de alimentación y base de conexiones para el altavoz
  • 2 x Cabezales de indicador LED RGB

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

• 2 x cabezales de LED direcciones

* Admite una tira de LED de hasta 5V/3 A (15W) en total

- 1 x Conector para ventilador de la CPU (4 contactos)

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

- 5 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).

* CPU_FAN2/WP y CHA_FAN1\~5/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

• 1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)
• 2 x Conectores de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)
• 1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)
  • 1 x conector Thunderbolt AIC (5 contactos)

* La tarjeta The Thunderbolt™ AIC se puede instalar en la ranura PCIe habilitada (dependiendo del tipo de CPU).

- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)

- 1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)

- 1 x Base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal (ASMedia ASM3142)

• 1 x Dr. Debug con indicador LED

• 1 x Botón de alimentación con LED

• 1 x Botón Restablecer

Función de la BIOS

• 2 BIOS Legal UEFI AMI compatibles con interfaz gráfica de usuario multilingüe (1 BIOS Principal y 1 BIOS de copia de seguridad)
• Compatible con tecnología UEFI de copia de seguridad segura
• Eventos de reactivación compatibles con ACPI 6.1
• Admite SMBIOS 3.0
• Multiajuste de voltaje de CPU, DRAM, VPPM, VT™, PCH 1,0V, VCCMPHY, VCCIO, VCCSA, VCCPLL, CLK VDD

Monitor de hardware

• Detección de temperatura: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU, DRAM, PCH 1,0V, VCCIO, VCCSA

so

- Microsoft® Windows® 10 64 bits

Certifica- ciones

• FCC y CE
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de

CMOS

(CLRCMOS1)

(consulte la pág. 1, n° 26)

Puente de 2 contactos

Corto: Borrado de CMOS

Abierto: Predeterminado

CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS.

El botón de borrado CMOS tiene la misma función que el puente de borrado de CMOS.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, n° 22)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (botón de alimentación):

Conéctelo al botón de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el botón de alimentación.

RESET (botón de restablecimiento):

Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de restablecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, n° 21)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

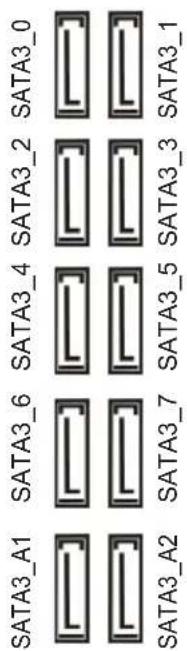

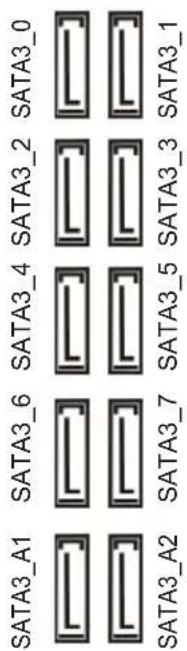

Conectores Serie ATA3 (SATA3_0_1: consulte la pág.1, n° 15) (SATA3_2_3: consulte la pág. 1, N.° 16) (SATA3_4_5: consulte la pág. 1, n° 17) (SATA3_6_7: consulte la pág. 1, n° 18) (SATA3_A1_A2: consulte la pág. 1, n° 19)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

Estos diez conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

* Para reducir el tiempo de arranque, utilice puertos SATA X299 de Intel® (SATA3_0\~7) con sus dispositivos de arranque.

* Si M2_3 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_7 se deshabilitará.

Cabezales USB 2.0 (USB3_4 de 9 contactos) (consulte la pág. 1, n° 30) (USB5_6 de 9 contactos) (consulte la pág. 1, n° 29)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.2 Gen1 (USB3_5_6 de 19 contactos) (consulte la pág. 1, n° 14)

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- bus A Vbus V

Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.2 Gen1 admite dos puertos.

Base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal (USB32_TC1 de 20 pines) (consulte la pág. 1, n° 13)

USB Type-C Cable

Existe una base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen2 para puertos USB 3.2 Gen2 adicionales.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, n° 36)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
   A. Conecte Mic_IN (MIC) a MIC2_L.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
   C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
   D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
   E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua del chasis (CHA_FAN1/WP de 4 contactos) (consulte la pág. 1, n° 11)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(CHA_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 25)

Esta placa base proporciona cinco conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

(CHA_FAN3/WP de 4 contactos) (consulte la pág. 1, n° 27) (CHA_FAN4/WP de 4-pines) (consulte la pág. 1, n° 28) (CHA_FAN5/WP de 4 pines) (consulte la pág. 1, n° 34)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, n° 10)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector para ventilador de la bomba de agua de la CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, n° 12)

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, n° 9)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Conector de alimentación ATX de 12V

(ATX12V1 de 8 contactos)

(consulte la pág. 1, n° 4)

(ATX12V2 de 8 contactos)

(consulte la pág. 1, n° 3)

Esta placa base contiene dos conectores de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5.

*Advertencia: Asegúrese de que el cable de alimentación conectado corresponda a este CPU y no a la tarjeta gráfica. No conecte el cable de alimentación PCIe a este conector.

Conector SPI TPM

(SPI_TPM_J1

de 13 contactos)

(consulte la pág. 1, n° 20)

SPI_DQ3 +3.3V Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND RSMRST# SPI_MISO SPI_CSO SPI_DQ2

Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Conector Thunderbolt AIC (TB1 de 5 contactos)

(consulte la pág. 1, n° 35)

Conecte una tarjeta adicional (AIC) Thunderbolt™ a este conector a través del cable GPIO.

* La tarjeta The Thunderbolt™ AIC se puede instalar en la ranura PCIe habilitada (dependiendo del tipo de CPU). Si instala una CPU con 48 Líneas instale la tarjeta a PCIE1, 2, 3 o 5.

Si instala una CPU con 44 Líneas instale la tarjeta a PCIE1, 2, 3 o 5.

Si instala una CPU con 28 Líneas instale la tarjeta a PCIE1, 2 o 3.

Cabezales de LED RGB

(RGB_HEADER1

de 9 pines)

(consulte la pág. 1, n° 32)

(RGB_HEADER2

de 4 pines)

(consulte la pág. 1, n° 8)

Estas dos bases de conexiones RGB se utilizan para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 45 para obtener más instrucciones sobre esta base de conexiones.

Cabezales de LED

direccionables

(ADDR_LED1

de 3 contactos)

(consulte la pág. 1, n° 31)

(ADDR_LED2

de 3 contactos)

(consulte la pág. 1, n° 5)

Estas dos cabezales de LED direcionables se utilizan para conectar el cable de la extensión LED direcionable que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED direcionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 46 para obtener más instrucciones sobre esta base de conexiones.

RAID virtual en base de conexiones de CPU (VROC1 de 4 contactos) (consulte la pág. 1, n° 33)

Este conector admite RAID virtual en CPU de Intel ^® y RAID NVME/AHCI en CPU PCIE.

Con la introducción del producto VROC de Intel, existen tres modos de funcionamiento:

SKU Clave de HW requerida Características clave
Paso a través No se necesita		Solo paso a través (no RAID)Administración de LEDCompatibilidad con conexión en calienteCompatibilidad con RAID 0 para unidades de estado sólido Intel Fultondale NVMe
Estándar VROCSTANMOD		Características SKU de paso a travésRAID 0, 1, 10
Premium	VROCPREMMOD	Características de SKU estándarRAID 5
ISS	VROCISSDMOD	Cierre de orificio de escritura RAID 5

*Solo se admiten tarjetas SSD de Intel.
*Para más detalles sobre VROC, consulte la información oficial publicada por Intel.

1.5 Interruptores inteligentes

La placa base contiene tres interruptores inteligentes: Botón de alimentación, Botón de restablecimiento, Botón de borrado de CMOS, lo que permite a los usuarios encender y apagar el sistema, restablecer el sistema, borrar los valores de la CMOS.

Botón Alimentación (PWRBTN) (consulte la pág. 1, n° 23)

El botón Alimentación permite a los usuarios encender y apagar rápidamente el sistema.

Botón Restablecer (RSTBTN) (consulte la pág. 1, n° 24)

El botón Restablecer permite a los usuarios restablecer rápidamente el sistema.

Botón Borrar la memoria CMOS (CLRCBTN1) (consulte la pág. 4, N° 14)

El botón Borrar la memoria CMOS permite a los usuarios borrar rápidamente los valores de la memoria CMOS.

Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.

1 Введение

Se um módulo M.2 PCI Express está instalado no M2_1, PCIE2 será desabilitado.

Se um módulo M.2 PCI Express está instalado no M2_1, PCIE2 será desabilitado.

(PAINEL1 de 9 pinos) (ver p.1, N.º 22)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conectores série ATA3 (SATA3_0_1: ver p.1, N.º 15) (SATA3_2_3: ver p.1, No. 16) (SATA3_4_5: ver p.1, N.º 17) (SATA3_6_7: ver p.1, N.º 18) (SATA3_A1_A2: ver p.1, N.º 19)

SATA3_A1 SATA3_6 SATA3_4 SATA3_2 SATA3_0 SATA3_A2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

Plataformas USB 2.0 (USB3_4 de 9 pinos) (ver p.1, N.° 30) (USB5_6 de 9 pinos) (ver p.1, N.° 29)

USB_PWR P- GND DUMMY 1 GND P+ P- USB_PWR

Plataforma USB 3.2 Gen1 (USB3_5_6 de 19 pinos) (ver p.1, N.º 14)

Dummy IntA_PB_D+ IntA_PB_D- GND IntA_PB_SSTX+ IntA_PB_SSTX- GND IntA_PB_SSRX+ IntA_PB_SSRX- VbusV INTA_PA_D+ INTA_PA_D- GND INTA_PA_SSTX+ INTA_PA_SSTX- GND INTA_PA_SSRX+ INTA_PA_SSRX- bus

Suporte de áudio do painel frontal (HD_AUDIO1 de 9 pinos) (ver p.1, N.º 36)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Conector de ventoinha de bomba de água CPU (CPU_FAN2/WP de 4 pinos) (ver p.1, N.º 12)

(ATX12V1 de 8 pinos)

(ver p.1, N.° 4)

(ATX12V2 de 8 pinos)

(ver p.1, N.° 3)
