Type de produit	Pédale de préampli guitare avec simulation d’ampli et de haut-parleur
Marque	TC Electronic
Modèle	JIMS 800
Alimentation	9 V CC, 300 mA, centre négatif (adaptateur secteur)
Entrée instrument	1 x Jack 6,35 mm (IN)
Sorties	1 x Jack 6,35 mm OUT, 1 x Jack 6,35 mm DI (CAB SIM), 1 x mini-jack stéréo PHONES
Connectivité	USB mini-B pour mise à jour du firmware
Réponse impulsionnelle intégrée	Simulation de baffle Celestion 4×12 G12-65
Modes de fonctionnement	Dual Channel (canal clair et saturé) et Bypass
Commandes	GAIN, BOOST, LEVEL, BASS, MID, TREBLE, PRESENCE (global), sélecteur BOOST PRE/POST
Footswitches	BOOST et CHANNEL (combinaison pour changer de mode)
Indicateurs LED	Canal (vert/rouge) et activation du boost
Simulation d’ampli	Basée sur le Marshall JMP 2203 / JCM 800
Utilisation	Directe en DI, avec ampli de puissance, retour de boucle, ou casque
Entretien	Nettoyer avec un chiffon sec
Consignes de sécurité	Ne pas utiliser près de liquides, respecter la ventilation, ne pas obstruer les ouïes
Garantie	Limitée, consulter le site community.musictribe.com

FOIRE AUX QUESTIONS - JIMS 800 TC ELECTRONIC

Quelle est l’alimentation requise pour la JIMS 800 ?

Utilisez un adaptateur secteur 9 V CC avec une capacité d’au moins 300 mA et une polarité centre négatif.

Comment connecter la pédale à un ampli guitare ?

Branchez votre instrument sur l’entrée IN et reliez la sortie OUT à l’entrée de votre ampli. La sortie OUT ne comporte pas de simulation de haut-parleur.

Comment utiliser la sortie DI ?

La sortie DI (CAB SIM) délivre le signal avec la simulation de baffle Celestion. Branchez-la directement sur une interface audio, un système de sonorisation ou un casque via la prise PHONES.

Comment changer le mode de fonctionnement des footswitches ?

Appuyez simultanément sur les deux footswitches BOOST et CHANNEL. Les LEDs clignotent en rouge pour le mode Dual Channel et en vert pour le mode Bypass.

Que signifient les couleurs des LEDs ?

La LED CHANNEL indique le canal actif : vert pour le canal clair, rouge pour le canal saturé. La LED BOOST s’allume quand le boost est activé.

Comment régler le boost en pré ou post ?

Utilisez le sélecteur BOOST (PRE/POST) sur la face arrière. Position PRE pour une distorsion accrue, POST pour une augmentation du volume.

Puis-je utiliser la pédale sans ampli ?

Oui, grâce à la sortie DI (CAB SIM) et à la sortie PHONES, vous pouvez brancher un casque ou une interface audio pour une utilisation silencieuse.

Comment mettre à jour le firmware ?

Connectez la pédale à un ordinateur via le port USB mini-B et suivez les instructions sur le site de TC Electronic pour télécharger et installer la mise à jour.

Quels réglages d’égalisation sont disponibles ?

La pédale offre trois bandes d’égalisation : BASS, MID et TREBLE, ainsi qu’un réglage PRESENCE global pour la brillance.

Que faire si la pédale ne s’allume pas ?

Vérifiez que l’adaptateur secteur est bien branché et délivre 9 V CC / 300 mA. Assurez-vous que la polarité est centre négatif et que la prise DC IN est correctement connectée.

MODE D'EMPLOI JIMS 800 TC ELECTRONIC

FR Consignes de sécurité

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les
   avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez

exclusivement des

chariots, des diables,

des présentoirs, des

pieds et des surfaces de travail

recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Mise au rebut

appropriée de ce

produit: Ce symbole

indique qu'en accord

avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agré pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.
12. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
13. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

DE Wichtige

Merci d'avoir acheté la pédale JIMS 800 PREAMP. Cet appareil est une simulation numérique plus vraie que nature d'un ampli à lampes Marshall JMP 2203* (JCM 800*), conçue avec la technologie de modélisation AMPWORX DE TC Electronics. L'ampli original a été recréte dans ses moindres détails avec le plus grand soin par les techniciens du son de TC afin de vous offrir la meilleure simulation d'ampli existante.

*Marshall JMP 2203 et JCM800 sont des marques ou marques déposées de Marshall Amplification PLC.

SIMULATION d'un baffle Celestion

Afin d'obtenir une pédale utilisable directement en DI avec un système de sonorisation, un enregistreur ou au casque, nous avons collaboré avec les plus grands spécialistes du marché pour mettre à votre disposition la réponse impulsionnelle officielle d'un baffle équipé de haut-parleurs 4 x 12 G12-65 par Celestion Digital. La pédale est ainsi dotée d'une sortie DI et l'une prise casque.

MODIFICATIONS personnalisées

Qui dit bel ampli vintage dit forcément modifications faites par un artisan passionné. Nous avons inclus des options basées sur des modifications célèbres de constructeurs d'amplis de légende.

• TREBLE BLEED – Le treble bleed (conservation des aigus) sur le réglage de gain a été réduit sans être complètement éliminé, ce qui permet d'obtenir des hauts-médiums plus doux et des aigus moins agressifs qu'un JCM 800 ^® normal, mais sans perdre les caractéristiques sonores de l'ampli.
• ÉGALISATION – Le JCM 800 ^® de base dispose d'une égalisation héritée des ampli Plexi classiques et des amplis de sonorisation à lampes. La fréquence centrale des réglages BASS, MID et TREBLE a été légèrement réajustée pour obtenir une plage de réglage plus large et polyvalente et un son plus équilibré.
• GAIN – Le niveau du 2nd étage de gain a été légèrement revu à la hausse afin d'obtenir plus de distorsion et de compression. Cela permet d'obtenir un son plus ample et de faciliter le jeu.

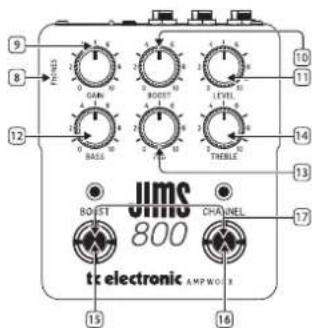

Réglages

REMARQUE: Les réglages situés sur la face arrière de la pédale sont généraux, ils affectent le son global et pas celui d'un seul canal.

9 8 10 11 12 13 14 15 16 BASSE SAMS 800 CHANNEL UMS THERLE t c electronic AMP W 0 1

REMARQUE: Les réglages de la face supérieure de la pédale ainsi que l'état de la reverb sont indépendants pour chaque canal, leur valeur est sauvegardée lorsque vous changez de canal.

Quick Start Guide

1. IN – Connectez votre instrument à cette entrée avec un câble Jack 6,35 mm.
2. OUT – Porte le son de la modélisation d'ampli sans simulation de haut-parleur. Connectez cette sortie à un ampli de puissance, au retour de la boucle d'effet d'un ampli, à l'entrée d'un ampli ou à un simulateur de haut-parleur à réponse impulsionnelle (IR) externe.
3. DI (CAB SIM) – Porte le son de la modélisation d'ampli avec la réponse impulsionnelle d'un baffle doté de haut-parleurs Celestion pour connexion directe à une interface audio, à un baffle large bande ou à un système de sonorisation.
4. PRESENCE – Réglage global de présence pour les 2 canaux (agit sur la brillance du son afin de s'intégrer plus facilement au reste de votre matériel).
5. BOOST (PRE/POST) – Ce sélecteur permet de choisir si le boost est appliqué avant l'ampli (PRE) pour plus de distorsion ou après (POST) pour amplifier le volume.
6. DC IN - Connectez-y un adaptateur secteur 9 Vcc / 300 mA avec centre négatif.
7. USB – Permet la connexion à un ordinateur avec le câble mini-USB fourni pour mettre à jour le firmware.
8. PHONES – Permet de connecter un casque audio stéréo avec fiche minijack. Cette sortie porte le signal de la modélisation d'ampli avec simulation de haut-parleur.
9. GAIN – Réglage du gain d'entrée.
10. BOOST – Réglage du gain du boost.

11. LEVEL – Réglage du niveau de sortie avec valeur indépendante pour chaque canal.
    ATTENTION: les pédales AMPWORX dispose d'un niveau de sortie élevé.

12. BASS – Réglage des basses fréquences.

13. MID – Réglage des fréquences médiums.
14. TREBLE – Réglage des hautes fréquences.
15. BOOST FOOTSWITCH – Appuyez sur ce contacteur au pied pour active/désactiver le boost. La LED s'allume lorsque le boost est activé.
16. CHANNEL FOOTSWITCH – Permet d'alternen entre le canal clair (vert) et le canal saturé (rouge) en mode Dual Channel.

Permet d'activer/désactiver la pédale en mode Bypass

1. BOOST + CHANNEL – Appuyez sur les 2 contacteurs simultanément pour alterner entre les modes de fonctionnement.

Consultez la section "Mode de fonctionnement des contacteurs" pour plus de détails.

MODE DE FONCTIONNEMENT DES CONTACTEURS

Les contacteurs au pied de votre pédale AMPWORX peuvent fonctionner de 2 manières, le mode Dual Channel et le mode Bypass. Le changement affecte le fonctionnement du contacteur CHANNEL.

Appuyez sur les 2 contacteurs simultanément pour modifier le mode de fonctionnement.

Les 2 LEDs clignotent (en rouge pour le mode DUAL CHANNEL et en vert pour le mode BYPASS).

Mode Dual Channel

En mode Dual Channel, le contacteur CHANNEL permet d'alterner entre le canal vert et le canal rouge de l'ampli. Sous ce mode, la pédale est toujours active.

Le canal vert produit un son clair base sur le son de l'entrée "Low" du Marshall JCM 800*.

Le canal rouge délivre un son saturé basé sur l'entrée "High" du JCM 800*.

Le mode Dual Channel est le mode de fonctionnement par défaut de la pédale.

Mode Bypass

En mode Bypass, le contacteur CHANNEL permet d'activer/désactiver la pédale.

Le dernier canal sélectionné en mode Dual Channel est le canal utilisé lorsque la pédale est activée en mode Bypass.

Einleitung

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations suplementaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community. musictribe.com/pages/support@warranty.
