Type de produit	Pédale de préampli guitare avec modélisation d'ampli
Marque	TC Electronic
Modèle	V550 PREAMP
Alimentation	9 V CC, 300 mA, centre négatif (adaptateur secteur non inclus)
Entrée	Jack 6,35 mm (instrument)
Sorties	OUT (Jack 6,35 mm, son préampli sans simulation HP), DI (XLR, avec simulation Celestion), PHONES (minijack stéréo)
Connectique supplémentaire	Port USB mini-B pour mise à jour firmware
Simulation d'ampli	Peavey 5150 Mk.1 (canal crunch et canal saturé)
Simulation de haut-parleur	Réponse impulsionnelle officielle d'un baffle Celestion G12M Heritage 4x12
Canaux	Dual Channel : canal vert (clair/crunch) et canal rouge (saturé)
Boost	Boost activable par footswitch, modes PRE (augmentation du gain) ou POST (augmentation du volume)
Réglages	GAIN, RESO (réponse basse), LEVEL, LOW, MID, HIGH, PRESENCE
Modes de fonctionnement	Dual Channel (alternance entre canaux) ou Bypass (activation/désactivation de la pédale)
Indicateurs LED	LED pour boost, LED pour canal actif (vert/rouge)
Boîtier	Métal robuste, format pédale compacte
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer la ventilation, ne pas placer près de sources de chaleur.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente agréé.
Informations générales	Conçue avec la technologie AMPWORX de TC Electronic. Marques citées : Peavey, Celestion.

FOIRE AUX QUESTIONS - V550 TC ELECTRONIC

Quel type de simulation d'ampli propose la TC Electronic V550 ?

La V550 simule un ampli Peavey 5150 Mk.1 avec un canal crunch (vert) et un canal saturé (rouge), grâce à la technologie AMPWORX.

Puis-je utiliser la V550 directement en DI sans ampli ?

Oui, la sortie DI (CAB SIM) délivre le son avec une simulation de baffle Celestion G12M Heritage 4x12, idéale pour se connecter à une interface audio ou un système de sonorisation.

Comment fonctionne le boost sur la V550 ?

Le boost s'active via le footswitch BOOST. Le sélecteur PRE/POST en face arrière permet de choisir entre mode PRE (gain supplémentaire avant l'ampli) ou POST (augmentation du volume après l'ampli).

Quels sont les deux modes de fonctionnement des footswitches ?

En mode Dual Channel, le footswitch CHANNEL alterne entre les canaux vert et rouge. En mode Bypass, il active/désactive la pédale. Pour basculer, appuyez simultanément sur les deux footswitches.

Comment brancher la pédale V550 ?

Branchez votre instrument sur l'entrée IN (jack 6,35 mm). Utilisez la sortie OUT pour un ampli de puissance ou DI pour une connexion directe. L'alimentation se fait via un adaptateur 9 V CC / 300 mA sur la prise DC IN.

Y a-t-il une sortie casque ?

Oui, la prise PHONES (minijack stéréo) délivre le signal avec la simulation de haut-parleur, idéale pour un usage silencieux.

Puis-je mettre à jour le firmware de la V550 ?

Oui, via le port USB mini-B situé à l'arrière. Connectez la pédale à un ordinateur et suivez les instructions fournies par TC Electronic.

Les réglages sont-ils indépendants par canal ?

Oui, les réglages de la face supérieure (GAIN, LEVEL, EQ, etc.) et l'état de la reverb sont indépendants pour chaque canal et sauvegardés lors du changement de canal.

Quelle est la consommation électrique de la V550 ?

Elle nécessite une alimentation de 9 V CC avec une consommation de 300 mA (centre négatif). Utilisez un adaptateur secteur adapté.

Comment nettoyer la pédale V550 ?

Utilisez un chiffon sec pour nettoyer le boîtier. N'utilisez jamais de liquides ou de produits abrasifs.

MODE D'EMPLOI V550 TC ELECTRONIC

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les
   avertissements.
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez

exclusivement des

chariots, des diables,

des présentoirs, des

pieds et des surfaces de travail

recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Mise au rebut

appropriée de ce

produit: Ce symbole

indique qu'en accord

avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agré pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.
12. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
13. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

DE Wichtige

Merci d'avoir acheté la pédale V550 PREAMP. Cet appareil est une simulation numérique plus vraie que nature d'un ampli à lampes Peaney S150 Mk. 1°, conçue avec la technologie de modélisation AMPWORX de TC Electronics. L'ampli original a été recré dans ses moindres détails avec le plus grand soin par les techniciens du son de TC afin de vous offrir la meilleure simulation d'ampli existante.

*Peavey 5150 Mk.1 et Peavey 5150 sont des marques ou marques déposées de Peavey Electronics Corporation.

SIMULATION d'un baffle Celestion

Afin d'obtenir une pédale utilisable directement en DI avec un système de sonorisation, un enregistreur ou au casque, nous avons collaboré avec les plus grands spécialistes du marché pour mettre à votre disposition la réponse impulsionnelle officielle d'un baffle équipé de haut-parleurs 4 x 12 G12M Heritage par Celestion Digital. La pédale est ainsi dotée d'une sortie DI et d'une prise casque.

MODIFICATIONS personnalisées

Qui dit bel ampli vintage dit forcément modifications faites par un artisan passionné. Nous avons inclus des options basées sur des modifications célèbres de constructeurs d'amplis de légende.

- BOOST – Le DC30 est équipé d'un boost pouvant être activé avec le contacteur au pied BOOST. Vous trouverez sur la face arrière de la pédale un sélecteur PRE/POST permettant de sélectionner le type de boost souhaité.

1. PRE — En mode PRE, le boost fonctionne comme une pédale d'overdrive vintage placée avant la modélisation d'ampli, ce qui produit plus de gain ainsi qu'une accentuation des médiums. Ce réglage est idéal pour les solos ou pour augmenter la saturation de l'ampli.
2. POST – En mode POST, le boost ajoute du volume mais ne modifie pas le son de l'ampli.

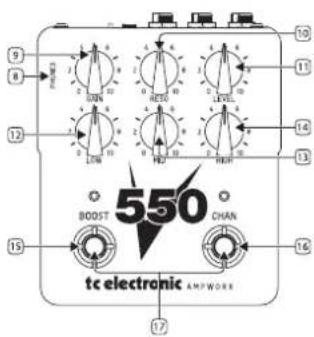

Réglages

REMARQUE: Les réglages situés sur la face arrière de la pédale sont généraux, ils affectent le son global et pas celui d'un seul canal.

9 8 12 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 550 BOOST CHANNEL tc electronic AMPWORK

REMARQUE: Les réglages de la face supérieure de la pédale ainsi que l'état de la reverb sont indépendants pour chaque canal, leur valeur est sauvegardée lorsque vous changez de canal.

Quick Start Guide

1. IN – Connectez votre instrument à cette entrée avec un câble Jack 6,35 mm.
2. OUT – Porte le son de la modélisation d'ampli sans simulation de haut-parleur. Connectez cette sortie à un ampli de puissance, au retour de la boucle d'effet d'un ampli, à l'entrée d'un ampli ou à un simulateur de haut-parleur à réponse impulsionnelle (IR) externe.
3. DI (CAB SIM) – Porte le son de la modélisation d'ampli avec la réponse impulsionnelle d'un baffle doté de haut-parleurs Celestion pour connexion directe à une interface audio, à un baffle large bande ou à un système de sonorisation.
4. PRESENCE – Réglage global de présence pour les 2 canaux (agit sur la brillance du son afin de s'intégrer plus facilement au reste de votre matériel).
5. BOOST (PRE/POST) – Ce sélecteur permet de choisir si le boost est appliqué avant l'ampli (PRE) pour plus de distorsion avec 18 dB (canal vert) ou 10 dB (canal rouge) de gain supplémentaire, ou après (POST) pour amplifier le volume de +4 dB.
6. DC IN – Connectez-y un adaptateur secteur 9 Vcc / 300 mA avec centre négatif.
7. USB – Permet la connexion à un ordinateur avec le câble mini-USB fourni pour mettre à jour le firmware.
8. PHONES – Permet de connecter un casque audio stéréo avec fiche minijack. Cette sortie porte le signal de la modélisation d'ampli avec simulation de haut-parleur.
9. GAIN – Réglage du gain d'entrée.
10. RESO – réglage de la réponse dans les basses fréquences de la partie d'amplification de puissance de la simulation.

16 VS50 PREAMP

1. LEVEL – Réglage du niveau de sortie avec valeur indépendante pour chaque canal. ATTENTION: les pédales AMPWORX dispose d'un niveau de sortie élevé.
2. LOW – Réglage des basses fréquences.
3. MID – Réglage des fréquences médiums.
4. HIGH – Réglage des hautes fréquences.
5. BOOST FOOTSWITCH – Appuyez sur ce contacteur au pied pour active/désactiver le boost. La LED s'allume lorsque le boost est activé.
6. CHAN FOOTSWITCH – Permet d'alterner entre le canal clair (vert) et le canal saturé (rouge) en mode Dual Channel. Permet d'activer/désactiver la pédale en mode Bypass
7. BOOST + CHAN – Appuyez sur les 2 contacteurs simultanément pour alterner entre les modes de fonctionnement. Consultez la section "Mode de fonctionnement des contacteurs" pour plus de détails.

MODE DE FONCTIONNEMENT DES CONTACTEURS

Les contacteurs au pied de votre pédale AMPWORX peuvent fonctionner de 2 manières, le mode Dual Channel et le mode Bypass. Le changement affecte le fonctionnement du contacteur CHANNEL.

Appuyez sur les 2 contacteurs simultanément pour modifier le mode de fonctionnement.

Les 2 LEDs clignotent (en rouge pour le mode DUAL CHANNEL et en vert pour le mode BYPASS).

Mode Dual Channel

En mode Dual Channel, le contacteur CHANNEL permet d'alterner entre le canal vert et le canal rouge de l'ampli. Sous ce mode, la pédale est toujours active.

Le canal vert du V550 PREAMP est basé sur le canal crunch du Peavey 5150.

Le canal rouge du V550 PREAMP est un canal à forte saturation.

Le mode Dual Channel est le mode de fonctionnement par défaut de la pédale.

Mode Bypass

En mode Bypass, le contacteur CHANNEL permet d'activer/désactiver la pédale.

Le dernier canal sélectionné en mode Dual Channel est le canal utilisé lorsque la pédale est activée en mode Bypass.

Quick Start Guide

Einleitung

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community. musictribe.com/pages/support@warranty.
