JIMS 45 - Pédale d'effet guitare TC ELECTRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet guitare - simulation d'ampli
Marque	TC Electronic
Modèle	JIMS 45
Alimentation	9 Vcc / 300 mA, centre négatif (adaptateur secteur non inclus)
Connectivité	Entrée instrument Jack 6,35 mm, sortie OUT (sans simu HP), sortie DI (avec simu HP), sortie casque stéréo mini-jack, USB mini-B
Fonctions principales	Modélisation d'ampli Marshall JTM 45, simulation de baffle Celestion 4x12 G12M Creamback, boost pré/post, deux canaux (clair et saturé), réglages d'égalisation (Bass, Mid, Treble), Presence, Level, Normal et High gain
Mode de fonctionnement	Mode Dual Channel (alternance entre canaux) ou mode Bypass (activation/désactivation de la pédale)
Mise à jour firmware	Via connexion USB et câble mini-USB fourni
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de liquide.
Sécurité	Ne pas utiliser près d'eau, ne pas obstruer la ventilation, éviter les sources de chaleur, utiliser uniquement accessoires recommandés
Consignes environnementales	Ne pas jeter avec les déchets ménagers. Déposer dans un point de collecte pour recyclage DEEE.

FOIRE AUX QUESTIONS - JIMS 45 TC ELECTRONIC

Comment brancher la pédale JIMS 45 ?

Connectez votre instrument à l'entrée IN avec un câble Jack 6,35 mm. Utilisez la sortie OUT pour un ampli de puissance ou la sortie DI (avec simulation de baffle) pour une interface audio ou un système de sonorisation. La sortie PHONES permet de brancher un casque.

Quelle alimentation utiliser ?

La pédale nécessite un adaptateur secteur 9 Vcc / 300 mA avec centre négatif (non fourni). Ne pas utiliser d'autres alimentations.

Comment activer le boost ?

Appuyez sur le footswitch BOOST. La LED s'allume lorsque le boost est activé. Vous pouvez choisir le mode PRE (plus de gain avant l'ampli) ou POST (augmentation de volume après l'ampli) via le sélecteur sur la face arrière.

Comment changer de canal ?

En mode Dual Channel (par défaut), appuyez sur le footswitch CHANNEL pour alterner entre le canal clair (LED verte) et le canal saturé (LED rouge). Le canal clair est basé sur le circuit original avec volume à 50%, le canal saturé sans volume général.

Quelle est la différence entre les sorties OUT et DI ?

La sortie OUT délivre le son de la modélisation d'ampli sans simulation de haut-parleur, idéale pour un ampli de puissance ou une boucle d'effet. La sortie DI inclut la réponse impulsionnelle du baffle Celestion 4x12, parfaite pour une connexion directe à une table de mixage ou une interface audio.

Comment mettre à jour le firmware ?

Connectez la pédale à un ordinateur via le port USB avec le câble mini-USB fourni. Suivez les instructions de mise à jour disponibles sur le site de TC Electronic.

Comment régler le son ?

Utilisez les potentiomètres BASS, MID, TREBLE pour l'égalisation, PRESENCE pour la brillance globale, NORMAL et HIGH pour le gain d'entrée, et LEVEL pour le volume de sortie (indépendant par canal).

Comment passer en mode Bypass ?

Appuyez simultanément sur les deux footswitches (BOOST et CHANNEL) pour basculer entre les modes. Les LEDs clignotent en vert pour le mode Bypass. Dans ce mode, le footswitch CHANNEL active/désactive la pédale.

La pédale peut-elle fonctionner sans simulation de baffle ?

Oui, utilisez la sortie OUT pour obtenir le son de l'ampli sans simulation. Vous pouvez ajouter une réponse impulsionnelle externe si nécessaire.

Quels sont les consignes de sécurité importantes ?

N'utilisez pas la pédale près de liquides, nettoyez-la avec un chiffon sec, ne bloquez pas les ouïes de ventilation, évitez les sources de chaleur et utilisez uniquement des accessoires recommandés par le fabricant.

MODE D'EMPLOI JIMS 45 TC ELECTRONIC

FR Consignes de sécurité

1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les
   avertissement
4. Respectez toutes les consignes d'utilisation.
5. N'utilisez jamais l'appareil à proximité d'un liquide.
6. Nettoyez l'appareil avec un chiffon sec.
7. Veillez à ne pas empêcher la bonne ventilation de l'appareil via ses ouies de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.
8. Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance).
9. Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

1. Utilisez

exclusivement des

chariots, des diables,

des présentoirs, des

pieds et des surfaces de travail

recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

1. Mise au rebut

appropriée de ce

produit: Ce symbole

indique qu'en accord

avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agré pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.
12. N'installez pas l'appareil dans un espace confiné tel qu'une bibliothèque ou meuble similaire.
13. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

DE Wichtige

Merci d'avoir acheté la pédale JIMS 45 PREAMP. Cet appareil est une simulation numérique plus vraie que nature d'un ampli à lampes 1965 Marshall JIM 45 ^er , conçue avec la technologie de modélisation AMPWORX de TC Electronics. L'ampli original a été recréée dans ses moindres détails avec le plus grand soin par les techniciens du son de TC afin de vous offrir la meilleure simulation d'ampli existante.

*Marshall JTM 45 est une marque ou marque déposée de Marshall Amplification PLC.

SIMULATION d'un baffle Celestion

Afin d'obtenir une pédale utilisable directement en DI avec un système de sonorisation, un enregistreur ou au casque, nous avons collaboré avec les plus grands spécialistes du marché pour mettre à votre disposition la réponse impulsionnelle officielle d'un baffle équipé de haut-parleurs 4 x 12 G12M Creamback par Celestion Digital. La pédale est ainsi dotée d'une sortie DI et d'une prise casque.

MODIFICATIONS personnalisées

Qui dit bel ampli vintage dit forcément modifications faites par un artisan passionné. Nous avons inclus des options basées sur des modifications célèbres de constructeurs d'amplis de légende.

- BOOST – Le JIMS 45 est équipé d'un boost pouvant être activé avec le contacteur au pied BOOST. Vous trouverez sur la face arrière de la pédale un sélecteur PRE/POST permettant de sélectionner le type de boost souhaité.

1. PRE — En mode PRE, le boost fonctionne comme une pédale d'overdrive vintage placée avant la modélisation d'ampli, ce qui produit plus de gain ainsi qu'une accentuation des médiums. Ce réglage est idéal pour les solos ou pour augmenter la saturation de l'ampli.
2. POST – En mode POST, le boost ajoute du volume mais ne modifie pas le son de l'ampli.

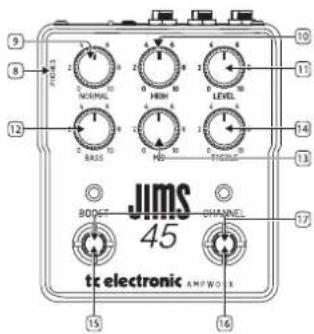

Réglages

REMARQUE: Les réglages situés sur la face arrière de la pédale sont généraux, ils affectent le son global et pas celui d'un seul canal.

REMARQUE: Les réglages de la face supérieure de la pédale ainsi que l'état de la reverb sont indépendants pour chaque canal, leur valeur est sauvegardée lorsque vous changez de canal.

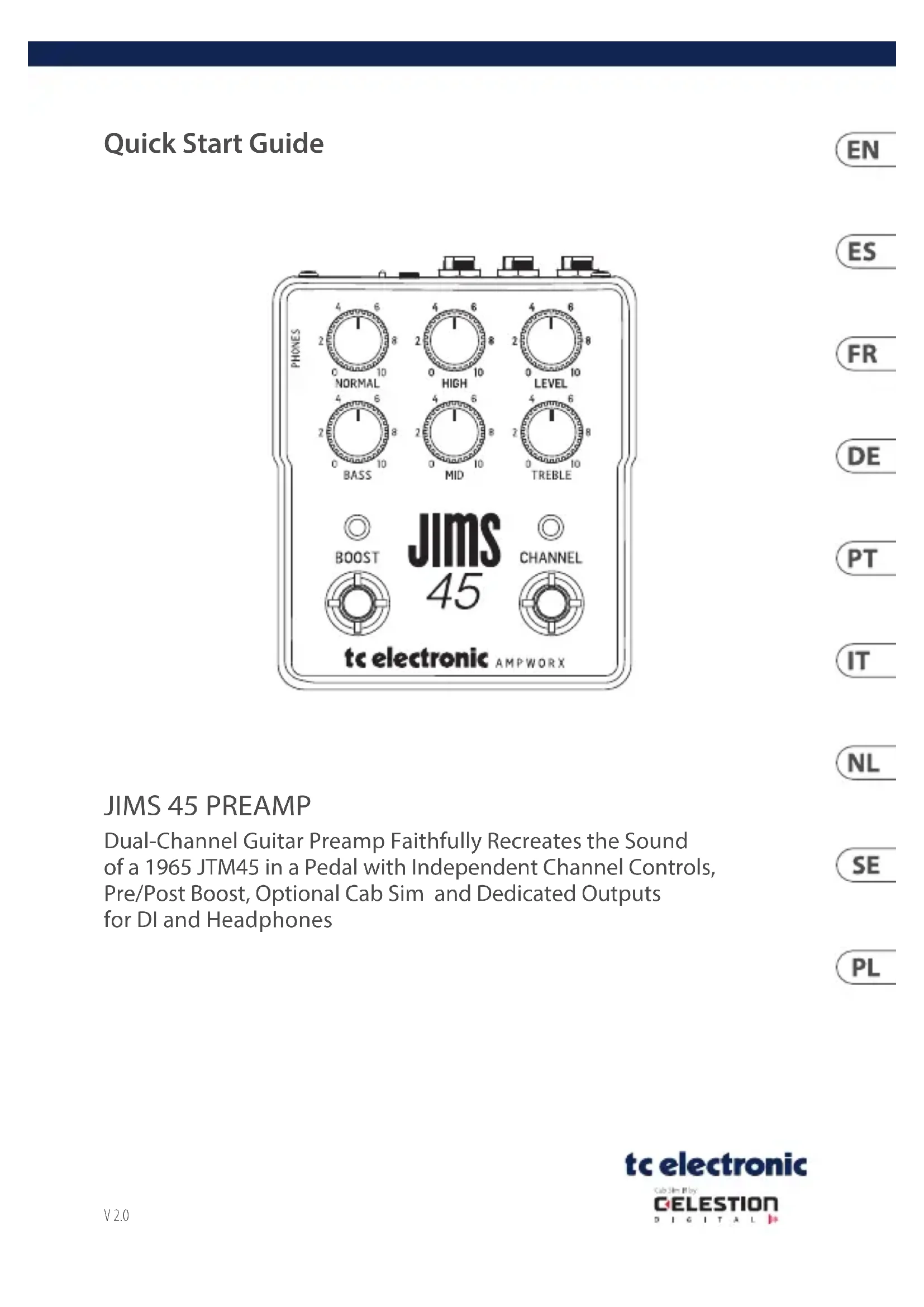

Quick Start Guide

1. IN – Connectez votre instrument à cette entrée avec un câble Jack 6,35 mm.
2. OUT - Porte le son de la modélisation d'ampli sans simulation de haut-parleur. Connectez cette sortie à un ampli de puissance, au retour de la boucle d'effet d'un ampli, à l'entrée d'un ampli ou à un simulateur de haut-parleur à réponse impulsionnelle (IR) externe.
3. DI (CAB SIM) – Porte le son de la modélisation d'ampli avec la réponse impulsionnelle d'un baffle doté de haut-parleurs Celestion pour connexion directe à une interface audio, à un baffle large bande ou à un système de sonorisation.
4. PRESENCE – Réglage global de présence pour les 2 canaux (agit sur la brillance du son afin de s'intégrer plus facilement au reste de votre matériel).
5. BOOST (PRE/POST) – Ce sélecteur permet de choisir si le boost est appliqué avant l'ampli (PRE) pour plus de distorsion avec +12 dB de gain supplémentaire ou après (POST) pour amplifier le volume de +4 dB.
6. DC IN – Connectez-y un adaptateur secteur 9 Vcc / 300 mA avec centre négatif.
7. USB – Permet la connexion à un ordinateur avec le câble mini-USB fourni pour mettre à jour le firmware.
8. PHONES – Permet de connecter un casque audio stéréo avec fiche minijack. Cette sortie porte le signal de la modélisation d'ampli avec simulation de haut-parleur.
9. NORMAL – Réglage du gain d'entrée.

10. HIGH – Réglage de gain pour le chemin du signal "bright".

11. LEVEL - Réglage du niveau de sortie avec valeur indépendante pour chaque canal.

ATTENTION: les pédales AMPWORX dispose d'un niveau de sortie élevé.

1. BASS – Réglage des basses fréquences.

2. MID – Réglage des fréquences médiums.

3. TREBLE – Réglage des hautes fréquences.

4. BOOST – Appuyez sur ce contacteur au pied pour active/désactiver le boost. La LED s'allume lorsque le boost est activé.

5. CHANNEL FOOTSWITCH - Permet d'alterner entre le canal clair (vert) et le canal saturé (rouge) en mode Dual Channel.

Permet d'activer/désactiver la pédale en mode Bypass

1. BOOST + CHANNEL - Appuyez sur les 2 contacteurs simultanément pour alterner entre les modes de fonctionnement.

Consultez la section "Mode de fonctionnement des contacteurs" pour plus de détails.

MODE DE FONCTIONNEMENT DES CONTACTEURS

Les contacteurs au pied de votre pédale AMPWORX peuvent fonctionner de 2 manières, le mode Dual Channel et le mode Bypass. Le changement affecte le fonctionnement du contacteur CHANNEL.

Appuyez sur les 2 contacteurs simultanément pour modifier le mode de fonctionnement.

Les 2 LEDs clignotent (en rouge pour le mode DUAL CHANNEL et en vert pour le mode BYPASS).

Mode Dual Channel

En mode Dual Channel, le contacteur CHANNEL permet d'alterner entre le canal vert et le canal rouge de l'ampli. Sous ce mode, la pédale est toujours active.

Le canal vert du JIMS 45 est basé sur le circuit de l'ampli original avec un réglage de volume général à 50 % ajouté après égalisation.

Le canal rouge du JIMS 45 est basé sur le circuit de l'ampli original qui ne possédait pas de réglage de volume général.

Le mode Dual Channel est le mode de fonctionnement par défaut de la pédale.

Mode Bypass

En mode Bypass, le contacteur CHANNEL permet d'activer/désactiver la pédale.

Le dernier canal sélectionné en mode Dual Channel est le canal utilisé lorsque la pédale est activée en mode Bypass.

Einleitung

Music Tribe ne peut être tenu pour responsable pour toute perte pouvant être subie par toute personne se fiant en partie ou en totalité à toute description, photographie ou affirmation contenue dans ce document. Les caractéristiques, l'apparence et d'autres informations peuvent faire l'objet de modifications sans notification. Toutes les marques appartiennent à leurs propriétaires respectifs. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones et Coolaudio sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community. musictribe.com/pages/support@warranty.
