Produkttyp	Gitarren-Vorverstärkerpedal mit Verstärkermodellierung
Marke	TC Electronic
Modell	V550 PREAMP
Stromversorgung	9 V DC, 300 mA, Mittelpol negativ (Netzteil nicht enthalten)
Eingang	6,35 mm Klinke (Instrument)
Ausgänge	OUT (6,35 mm Klinke, Vorverstärker-Sound ohne Boxensimulation), DI (XLR, mit Celestion-Simulation), PHONES (Stereoklinke 3,5 mm)
Zusätzliche Anschlüsse	USB-Mini-B-Anschluss für Firmware-Update
Verstärker-Simulation	Peavey 5150 Mk.1 (Crunch-Kanal und Sättigungskanal)
Lautsprecher-Simulation	Offizielle Impulsantwort einer Celestion G12M Heritage 4x12 Box
Kanäle	Dual Channel: grüner Kanal (Clean/Crunch) und roter Kanal (Sättigung)
Boost	Boost per Fußschalter aktivierbar, Modi PRE (Gainanhebung) oder POST (Lautstärkeerhöhung)
Einstellungen	GAIN, RESO (Bassansprache), LEVEL, LOW, MID, HIGH, PRESENCE
Betriebsmodi	Dual Channel (Wechsel zwischen Kanälen) oder Bypass (Aktivieren/Deaktivieren des Pedals)
LED-Anzeigen	LED für Boost, LED für aktiven Kanal (grün/rot)
Gehäuse	Robustes Metall, kompaktes Pedalformat
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, Belüftung nicht blockieren, nicht in der Nähe von Wärmequellen aufstellen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich an den autorisierten Kundendienst.
Allgemeine Informationen	Entwickelt mit der AMPWORX-Technologie von TC Electronic. Genannte Marken: Peavey, Celestion.

Häufig gestellte Fragen - V550 TC ELECTRONIC

Welche Art von Verstärker-Simulation bietet die TC Electronic V550?

Die V550 simuliert einen Peavey 5150 Mk.1 Verstärker mit einem Crunch-Kanal (grün) und einem Sättigungskanal (rot), dank der AMPWORX-Technologie.

Kann ich die V550 direkt per DI ohne Verstärker verwenden?

Ja, der DI (CAB SIM)-Ausgang liefert den Sound mit einer Celestion G12M Heritage 4x12-Boxensimulation, ideal zum Anschluss an ein Audio-Interface oder ein Beschallungssystem.

Wie funktioniert der Boost bei der V550?

Der Boost wird über den Fußschalter BOOST aktiviert. Der PRE/POST-Schalter auf der Rückseite ermöglicht die Wahl zwischen PRE-Modus (zusätzlicher Gain vor dem Verstärker) oder POST-Modus (Lautstärkeerhöhung nach dem Verstärker).

Welche zwei Betriebsmodi haben die Fußschalter?

Im Dual Channel-Modus wechselt der Fußschalter CHANNEL zwischen grünem und rotem Kanal. Im Bypass-Modus aktiviert/deaktiviert er das Pedal. Zum Umschalten drücken Sie beide Fußschalter gleichzeitig.

Wie schließe ich das V550-Pedal an?

Schließen Sie Ihr Instrument an den IN-Eingang (6,35 mm Klinke) an. Verwenden Sie den OUT-Ausgang für einen Endverstärker oder DI für eine direkte Verbindung. Die Stromversorgung erfolgt über ein 9 V DC / 300 mA-Netzteil an der DC IN-Buchse.

Gibt es einen Kopfhörerausgang?

Ja, die PHONES-Buchse (3,5 mm Stereoklinke) gibt das Signal mit der Lautsprecher-Simulation aus, ideal für leises Üben.

Kann ich die Firmware der V550 aktualisieren?

Ja, über den USB-Mini-B-Anschluss auf der Rückseite. Schließen Sie das Pedal an einen Computer an und folgen Sie den Anweisungen von TC Electronic.

Sind die Einstellungen pro Kanal unabhängig?

Ja, die Einstellungen auf der Oberseite (GAIN, LEVEL, EQ usw.) und der Reverb-Status sind für jeden Kanal unabhängig und werden beim Kanalwechsel gespeichert.

Wie hoch ist die Stromaufnahme der V550?

Sie benötigt eine Stromversorgung von 9 V DC mit einem Stromverbrauch von 300 mA (Mittelpol negativ). Verwenden Sie ein geeignetes Netzteil.

Wie reinige ich das V550-Pedal?

Verwenden Sie ein trockenes Tuch zur Reinigung des Gehäuses. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel.

BEDIENUNGSANLEITUNG V550 TC ELECTRONIC

Sicherhteitshinweise
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle
Warnhinweise.
4. Befolgen Sie alle
Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
9. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Stative, Halter oder

Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

EN

ES

FR

DE

4 5 Quick Start GuideV550 PREAMP

1. Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt

entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf. 12. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches. 13. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

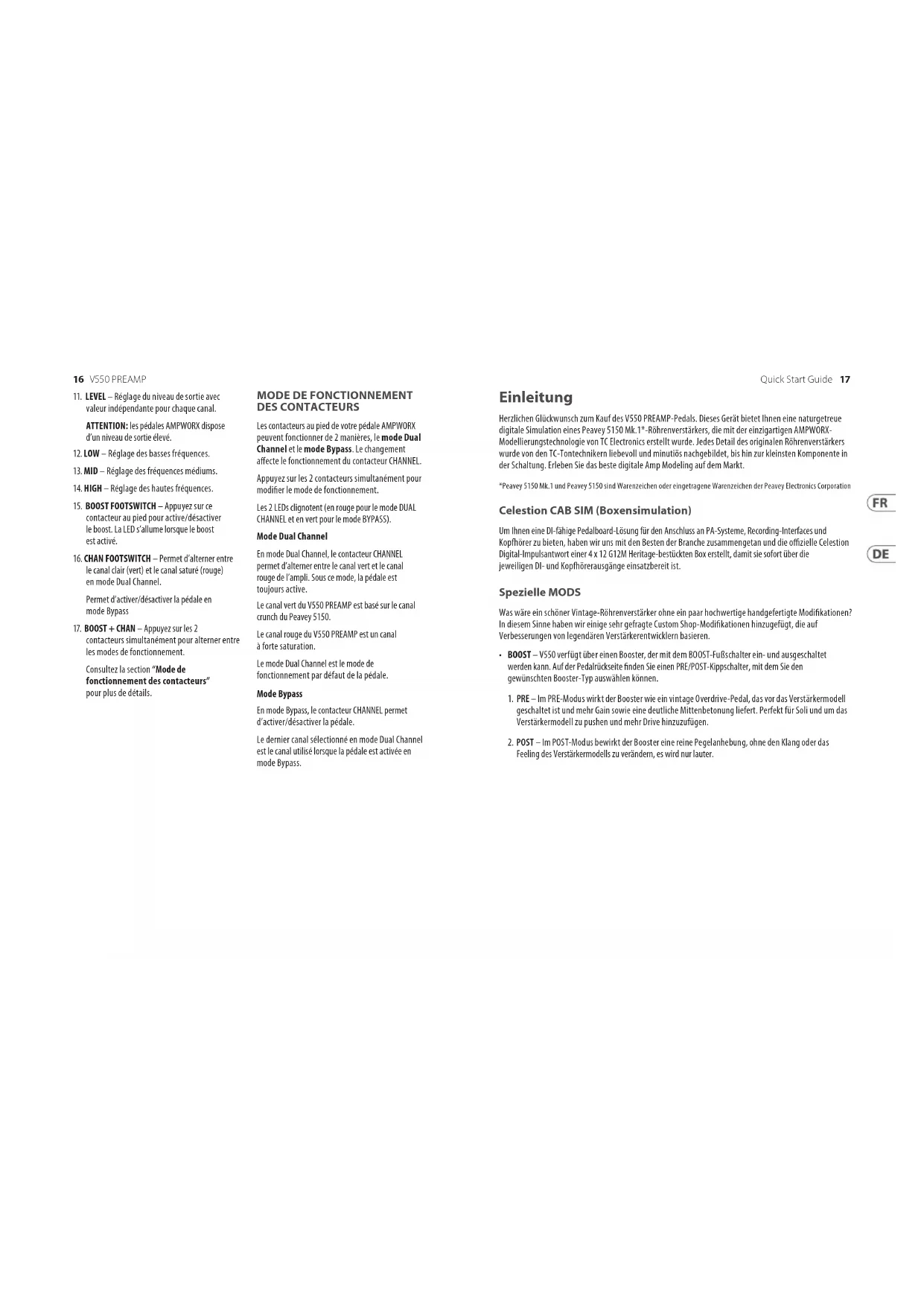

Herzlichen Glückwunsch zum Kauf des V550 PREAMP-Pedals. Dieses Gerät bietet Ihnen eine naturgetreue digitale Simulation eines Peavey 5150 Mk.1 ^st -Röhrenverstärkers, die mit der einzigartigen AMPWORX- Modellierungstechnologie von TC Electronics erstellt wurde. Jedes Detail des originalen Röhrenverstärkers wurde von den TC-Tontechnikern liebevoll und minutiös nachgebildet, bis hin zur kleinsten Komponente in der Schaltung. Erleben Sie das beste digitale Amp Modeling auf dem Markt.

*Peavey 5150 Mk.1 und Peavey 5150 sind Warenzeichen oder eingetragene Warenzeichen der Peavey Electronics Corporation

Celestion CAB SIM (Boxensimulation)

Um Ihnen eine DI-fähige Pedalboard-Lösung für den Anschluss an PA-Systeme, Recording-Interfaces und Kopfhörer zu bieten, haben wir uns mit den Besten der Branche zusammengetan und die offizielle Celestion Digital-Impulsantwort einer 4 x 12 G12M Heritage-bestückten Box erstellt, damit sie sofort über die jeweiligen DI- und Kopfhörerausgänge einsatzbereit ist.

Spezielle MODS

Was wäre ein schöner Vintage-Röhrenverstärker ohne ein paar hochwertige handgefertigte Modifikationen? In diesem Sinne haben wir einige sehr gefragte Custom Shop-Modifikationen hinzugefügt, die auf Verbesserungen von legendären Verstärkerentwicklern basieren.

- BOOST – V550 verfügt über einen Booster, der mit dem BOOST-Fußschalter ein- und ausgeschaltet werden kann. Auf der Pedalrückseite finden Sie einen PRE/POST-Kippschalter, mit dem Sie den gewünschten Booster-Typ auswählen können.

1. PRE – Im PRE-Modus wirkt der Booster wie ein vintage Overdrive-Pedal, das vor das Verstärkermodell geschaltet ist und mehr Gain sowie eine deutliche Mittenbetonung liefert. Perfekt für Soli und um das Verstärkermodell zu pushen und mehr Drive hinzuzufügen.
2. POST – Im POST-Modus bewirkt der Booster eine reine Pegelanhebung, ohne den Klang oder das Feeling des Verstärkermodells zu verändern, es wird nur lauter.

18 VS50 PREAMP

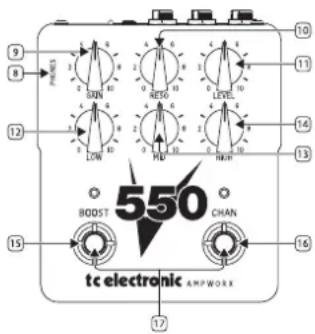

Bedienelemente

HINWEIS: Alle rückseitigen Regler des Pedals wirken global und werden nicht pro Kanal gespeichert. Einfach "Set and Forget".

9 8 POWER 10 11 12 13 14 15 550 BOOST 16 CHAN 17 tc electronic AMP WORK

HINWEIS: Alle Werte der oberseitigen Regler und der Status des REVERB-Fußschalters sind separat pro Kanal wählbar und werden automatisch gespeichert, wenn Sie zwischen den Kanälen wechseln.

1. IN — Schließen Sie Ihr Instrument über ein Instrumentenkabel mit 6,3 mm TS-Stecker an diese Buchse an.
2. OUT – gibt das Amp Model ohne Lautsprechersimulation aus. Für den Anschluss an einen dedizierten Endverstärker, Amp FX RETURN, Verstärkereingang oder externen IR-Loader (Impulse Response).
3. DI (CAB SIM) – gibt das Amp Model zusammen mit der offiziellen Celestion Impulse Response-Lautsprecherbox für die direkte Einspeisung in ein Audio-Interface, eine FRFR-Box (Full Range) oder ein PA-System aus.
4. PRESENCE – Mit diesem Regler wird die Präsenz für beide Kanäle global eingestellt. Mit dem "Set & Forget" PRESENCE-Drehregler können Sie die Gesamthelligkeit Ihres Sounds an Ihr Setup und externes Equipment anpassen.
5. BOOST (PRE/POST) – Dieser Schalter steuert, ob der Boost mit +18 dB (grüner Kanal) oder +10 dB (roter Kanal) vor dem Verstärker (PRE) für mehr Verzerrung oder mit +4 dB nach dem Verstärker (POST) für eine Pegelanhebung eingesetzt wird.
6. DC IN – Zum Anschließen an eine standardmäßige 9 VDC / 300 mA Spannungsversorgung mit negativem Mittelpol.
7. USB – Verbinden Sie das Gerät über das mitgelieferte Mini USB-Kabel mit einem Computer, um die Firmware zu aktualisieren.
8. PHONES – Zum Anschließen von Kopfhörem mit 3,5 mm Stereoklinke. Einschließlich AMP MODEL mit CAB SIM.
9. GAIN – stellt die Eingangsverstärkung ein.

Quick Start Guide

1. RESO – regelt die Bassansprache der Endstufe im Verstärkermodell.
2. LEVEL – regelt den Ausgangspegel bei unabhängiger Steuerung pro Kanal. Achtung: AMPWORX-Pedale haben einen hohen Ausgangspegel.
3. LOW — regelt den Pegel der tiefen Frequenzen im Tonestack.
4. MID – regelt den Pegel der mittleren Frequenzen im Tonestack.
5. HIGH – regelt den Pegel der hohen Frequenzen im Tonestack.
6. BOOST FOOTSWITCH – Drücken Sie diesen Fußschalter, um den Gain-Boost zu aktivieren/deaktivieren. Die LED leuchtet, wenn die Verstärkung aktiviert ist.
7. CHAN FOOTSWITCH – Drücken Sie diesen Fußschalter, um im Zweikanalmodus zwischen dem grünen (Clean) und dem roten (Lead) Kanal umzuschalten.
   Drücken Sie diese Taste, um das Pedal im Bypass-Modus ein-/auszuschalten.
8. BOOST + CHAN – Drücken Sie beide Fußschalter gleichzeitig, um zwischen den Fußschaltermodi zu wechseln.
   Siehe "Fußschaltermodi" für weitere Einzelheiten.

FUSSSCHALTER-MODI

Ihr AMPWORX-Pedal verfügt über zwei verschiedene Fußschalter-Modi: den Dual Channel-Modus und den Bypass-Modus, die die Funktion des CHANNEL-Fußschalters ändern.

Drücken Sie beide Fußschalter gleichzeitig, um zwischen diesen Modi zu wechseln.

Beide LEDs blinken ROT im DUAL CHANNEL-MODUS oder GRÜN im BYPASS-MODUS.

Dual Channel-Modus

Im Zweikanal-Modus schaltet der CHANNEL-Fußschalter zwischen dem grünen und dem roten Kanal des Amp Models um. In diesem Modus ist Ihr AMPWORX-Pedal immer eingeschaltet.

Der grüne Kanal im V550 PREAMP basiert auf dem Crunch-Kanal eines Peavey 5150.

Der rote Kanal im V550 PREAMP ist ein High-Gain Lead-Kanal.

Der Zweikanalmodus ist voreingestellt, wenn Sie Ihr Pedal auspacken.

Bypass-Modus

Im Bypass-Modus schaltet der CHANNEL-Fußschalter das Pedal ein/aus.

Der zuletzt im Dual Channel-Modus gewählte Kanal ist aktiv, wenn das Pedal im Bypass-Modus ist.

Introdução

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty.
