BEDIENUNGSANLEITUNG Dual Wreck TC ELECTRONIC

Sicherhteitshinweise

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle

Warnhinweise.

1. Befolgen Sie alle

Bedienungshinweise.

1. Betreiben Sie das Gerät nicht

in der Nähe

von Wasser.

1. Reinigen Sie das Gerät mit

einem trockenen Tuch.

1. Blockieren Sie nicht die

Belüftungsschlitze. Beachten Sie

beim Einbau des Gerätes

die Herstellerhinweise.

1. Stellen Sie das Gerät nicht in

der Nähe von Wärmequellen auf.

Solche Wärmequellen sind z.

B. Heizkörper, Herde oder andere

Wärme erzeugende Geräte (auch

Verstärker)

1. Verwenden Sie nur

Zusatzgeräte/Zubehörteile, die

laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Stative, Halter oder

Tische, die vom Hersteller

benannt oder im Lieferumfang

des Geräts enthalten sind. Falls Sie

einen Wagen benutzen, seien Sie

vorsichtig beim Bewegen der

Wagen- Gerätkombination, um

Verletzungen durch Stolpern zu

vermeiden.

EN

ES

FR

DE

4 5 Quick Start Guide DUAL WRECK PREAMP

1. Korrekte

Entsorgung dieses

Produkts: Dieses

Symbol weist darauf

hin, das Produkt

entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf. 12. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches. 13. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

PT Instruções de

Seguranç Importantes

Herzlichen Glückwunsch zum Kauf des DUAL WRECK PREAMP-Pedals. Dieses Gerät bietet Ihnen eine naturgetreue digitale Simulation eines 1995 Revision G Dual Rectifier ^28 -Röhrenverstärkers, die mit der einzigartigen AMPWORX-Modellierungstechnologie von TC Electronics erstellt wurde. Jedes Detail des originalen Röhrenverstärkers wurde von den TC-Tontechnikern liebevoll und minutiös nachgebildet, bis hin zur kleinsten Komponente in der Schaltung. Erleben Sie das beste digitale Amp Modeling auf dem Markt.

*Mesa/Boogie und Dual Rectifier sind Warenzeichen oder eingetragene Warenzeichen von Gibson Brands, Inc.

Celestion CAB SIM (Boxensimulation)

Um Ihnen eine DI-fähige Pedalboard-Lösung für den Anschluss an PA-Systeme, Recording-Interfaces und Kopfhörer zu bieten, haben wir uns mit den Besten der Branche zusammengetan und die offizielle Celestion Digital-Impulsantwort einer 4 x 12 Celestion V30-bestückten Box erstellt, damit sie sofort über die jeweiligen DI- und Kopfhörerausgänge einsatzbereit ist.

Spezielle MODS

Was wäre ein schöner Vintage-Röhrenverstärker ohne ein paar hochwertige handgefertigte Modifikationen? In diesem Sinne haben wir einige sehr gefragte Custom Shop-Modifikationen hinzugefügt, die auf Verbesserungen von legendären Verstärkerentwicklern basieren.

• TIGHT – Diese Funktion im DUAL WRECK optimiert die tiefen Frequenzen, so dass Sie einen guten Kompromiss zwischen "fettem Low End" und "kompaktem Feeling" finden können. Wenn dieser Parameter 0 ist, bleibt der ursprüngliche Signalweg erhalten.

• BOOST – DUAL WRECK verfügt über einen Booster, der mit dem BOOST-Fußschalter ein- und ausgeschaltet werden kann. Auf der Pedalrückseite finden Sie einen PRE/POST-Kippschalter, mit dem Sie den gewünschten Booster-Typ auswählen können.

• PRE – Im PRE-Modus wirkt der Booster wie ein vintage Overdrive-Pedal, das vor das Verstärkermodell geschaltet ist und mehr Gain sowie eine deutliche Mittenbetonung liefert. Perfekt für Soli und um das Verstärkermodell zu pushen und mehr Drive hinzuzufügen.

• POST – Im POST-Modus bewirkt der Booster eine reine Pegelanhebung, ohne den Klang oder das Feeling des Verstärkermodells zu verändern, es wird nur lauter.

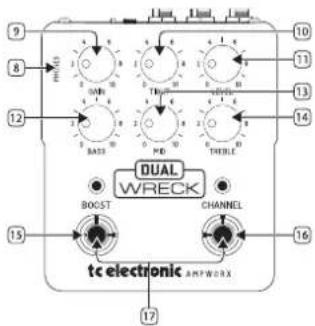

Bedienelemente

HINWEIS: Alle rückseitigen Regler des Pedals wirken global und werden nicht pro Kanal gespeichert. Einfach "Set and Forget".

9 8 12 15 17 16 13 14 10 13 13 13 12 DUAL WRECK BOOST CHANNEL tc electronic ampwork

HINWEIS: Alle Werte der oberseitigen Regler und der Status des REVERB-Fußschalters sind separat pro Kanal wählbar und werden automatisch gespeichert, wenn Sie zwischen den Kanälen wechseln.

1. IN – Schließen Sie Ihr Instrument über ein Instrumentenkabel mit 6,3 mm TS-Stecker an diese Buchse an.
2. OUT – gibt das Amp Model ohne Lautsprechersimulation aus. Für den Anschluss an einen dedizierten Endverstärker, Amp FX RETURN, Verstärkereingang oder externen IR-Loader (Impulse Response).
3. DI (CAB SIM) – gibt das Amp Model zusammen mit der offiziellen Celestion Impulse Response-Lautsprecherbox für die direkte Einspeisung in ein Audio-Interface, eine FRFR-Box (Full Range) oder ein PA-System aus.
4. PRESENCE – Mit diesem Regler wird die Präsenz für beide Kanäle global eingestellt. Mit dem "Set & Forget" PRESENCE-Drehregler können Sie die Gesamthelligkeit Ihres Sounds an Ihr Setup und externes Equipment anpassen.
5. BOOST (PRE/POST) – Dieser Schalter steuert, ob der Boost mit +18 dB (grüner Kanal) oder +10 dB (roter Kanal) vor dem Verstärker (PRE) für mehr Verzerrung oder mit +4 dB nach dem Verstärker (POST) für eine Pegelanhebung eingesetzt wird.
6. DC IN – Zum Anschließen an eine standardmäßige 9 VDC / ≥300 mA Spannungsversorgung. Netzadapter nicht im Lieferumfang enthalten.
7. USB – Verbinden Sie das Gerät über das mitgelieferte Mini USB-Kabel mit einem Computer, um die Firmware zu aktualisieren.
8. PHONES – Zum Anschließen von Kopfhörern mit 3,5 mm Stereoklinke. Einschließlich AMP MODEL mit CAB SIM.
9. GAIN – stellt die Eingangsverstärkung ein.

10. TIGHT – legt die Stärke der Bassabsenkung vor dem Verstärker fest, um die "Kompaktheit" der Gesamtverzerrung zu verbessern.

11. LEVEL – regelt den Ausgangspegel bei unabhängiger Steuerung pro Kanal.

Achtung: AMPWORX-Pedale haben einen hohen Ausgangspegel.

1. BASS – regelt den Pegel der tiefen Frequenzen im Tonestack.

2. MID – regelt den Pegel der mittleren Frequenzen im Tonestack.

3. TREBLE – regelt den Pegel der hohen Frequenzen im Tonestack.

4. BOOST FOOTSWITCH – Drücken Sie diesen Fußschalter, um den Gain-Boost zu aktivieren/deaktivieren. Die LED leuchtet, wenn die Verstärkung aktiviert ist.

5. CHANNEL FOOTSWITCH – Drücken Sie diesen Fußschalter, um im Zweikanalmodus zwischen dem grünen (Clean) und dem roten (Lead) Kanal umzuschalten.

Drücken Sie diese Taste, um das Pedal im Bypass-Modus ein-/auszuschalten.

1. CHANNEL + BOOST – Drücken Sie beide Fußschalter gleichzeitig, um zwischen den Fußschaltermodi zu wechseln.

Siehe "Fußschaltermodi" für weitere Einzelheiten.

FUSSSCHALTER-MODI

Ihr AMPWORX-Pedal verfügt über zwei

verschiedene Fußschalter-Modi: den Dual

Channel-Modus und den Bypass-Modus, die die Funktion des CHANNEL-Fußschalters ändern.

Drücken Sie beide Fußschalter gleichzeitig, um zwischen diesen Modi zu wechseln.

Beide LEDs blinken ROT im DUAL CHANNEL-MODUS oder GRÜN im BYPASS-MODUS.

Dual Channel-Modus

Im Zweikanal-Modus schaltet der CHANNEL-

Fußschalter zwischen dem grünen und dem roten Kanal des Amp Models um. In diesem Modus ist Ihr AMPWORX-Pedal immer eingeschaltet.

Der grüne Kanal im DUAL WRECK basiert auf dem Crunch-Kanal des Mesa-Boogie Dual Rectifier.

Der rote Kanal im DUAL WRECK ist ein High-Gain Lead-Kanal.

Der Zweikanalmodus ist voreingestellt, wenn Sie Ihr Pedal auspacken.

Bypass-Modus

Im Bypass-Modus schaltet der CHANNEL-Fußschalter das Pedal ein/aus.

Der zuletzt im Dual Channel-Modus gewählte Kanal ist aktiv, wenn das Pedal im Bypass-Modus ist.

Introdução

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty.
