JIMS 800 - Gitarren-Effektpedal TC ELECTRONIC - Kostenlose Bedienungsanleitung

Produkttyp	Gitarren-Vorverstärkerpedal mit Verstärker- und Lautsprecher-Simulation
Marke	TC Electronic
Modell	JIMS 800
Stromversorgung	9 V DC, 300 mA, Mittelpol negativ (Netzteil)
Instrumenteneingang	1 x 6,35 mm Klinke (IN)
Ausgänge	1 x 6,35 mm Klinke OUT, 1 x 6,35 mm Klinke DI (CAB SIM), 1 x Stereo-Miniklinke PHONES
Konnektivität	USB Mini-B für Firmware-Updates
Integrierte Impulsantwort	Simulation einer Celestion 4×12 G12-65 Box
Betriebsmodi	Dual Channel (Clean- und verzerrter Kanal) und Bypass
Regler	GAIN, BOOST, LEVEL, BASS, MID, TREBLE, PRESENCE (global), BOOST PRE/POST Schalter
Fußschalter	BOOST und CHANNEL (Kombination zum Wechseln des Modus)
LED-Anzeigen	Kanal (grün/rot) und Boost-Aktivierung
Verstärkersimulation	Basierend auf Marshall JMP 2203 / JCM 800
Verwendung	Direkt an DI, mit Endstufe, Effektweg oder Kopfhörer
Pflege	Mit einem trockenen Tuch reinigen
Sicherheitshinweise	Nicht in der Nähe von Flüssigkeiten verwenden, Belüftung beachten, Lüftungsöffnungen nicht blockieren
Garantie	Eingeschränkt, siehe community.musictribe.com

Häufig gestellte Fragen - JIMS 800 TC ELECTRONIC

Welche Stromversorgung wird für die JIMS 800 benötigt?

Verwenden Sie ein Netzteil mit 9 V DC, einer Kapazität von mindestens 300 mA und Mittelpol negativ.

Wie verbinde ich das Pedal mit einem Gitarrenverstärker?

Schließen Sie Ihr Instrument an den Eingang IN an und verbinden Sie den Ausgang OUT mit dem Eingang Ihres Verstärkers. Der OUT-Ausgang enthält keine Lautsprechersimulation.

Wie verwende ich den DI-Ausgang?

Der DI (CAB SIM) Ausgang liefert das Signal mit der Celestion-Box-Simulation. Schließen Sie ihn direkt an ein Audio-Interface, ein Soundsystem oder über die PHONES Buchse an einen Kopfhörer an.

Wie ändere ich den Betriebsmodus der Fußschalter?

Drücken Sie gleichzeitig die beiden Fußschalter BOOST und CHANNEL. Die LEDs blinken rot für den Dual Channel Modus und grün für den Bypass Modus.

Was bedeuten die LED-Farben?

Die CHANNEL LED zeigt den aktiven Kanal an: grün für den Clean-Kanal, rot für den verzerrten Kanal. Die BOOST LED leuchtet, wenn der Boost aktiviert ist.

Wie stelle ich den Boost auf Pre oder Post ein?

Verwenden Sie den BOOST (PRE/POST) Schalter auf der Rückseite. Stellung PRE für mehr Verzerrung, POST für eine Erhöhung der Lautstärke.

Kann ich das Pedal ohne Verstärker verwenden?

Ja, dank des DI (CAB SIM) Ausgangs und des PHONES Ausgangs können Sie einen Kopfhörer oder ein Audio-Interface für leisen Betrieb anschließen.

Wie aktualisiere ich die Firmware?

Verbinden Sie das Pedal über den USB Mini-B Anschluss mit einem Computer und folgen Sie den Anweisungen auf der TC Electronic Website, um das Update herunterzuladen und zu installieren.

Welche Equalizer-Einstellungen sind verfügbar?

Das Pedal bietet drei Equalizer-Bänder: BASS, MID und TREBLE, sowie einen globalen PRESENCE Regler für die Brillanz.

Was tun, wenn das Pedal nicht angeht?

Überprüfen Sie, ob das Netzteil angeschlossen ist und 9 V DC / 300 mA liefert. Stellen Sie sicher, dass die Polarität Mittelpol negativ ist und die DC IN Buchse richtig verbunden ist.

BEDIENUNGSANLEITUNG JIMS 800 TC ELECTRONIC

Sicherhteitshinweise
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle
Warnhinweise.
4. Befolgen Sie alle
Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
9. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Stative, Halter oder

Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

EN

ES

FR

DE

4 5 Quick Start GuideJIMS 800 PREAMP

1. Korrekte

Entsorgung dieses

Produkts: Dieses

Symbol weist darauf

hin, das Produkt

entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf. 12. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches. 13. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

PT Instruções de

Seguranç Importantes

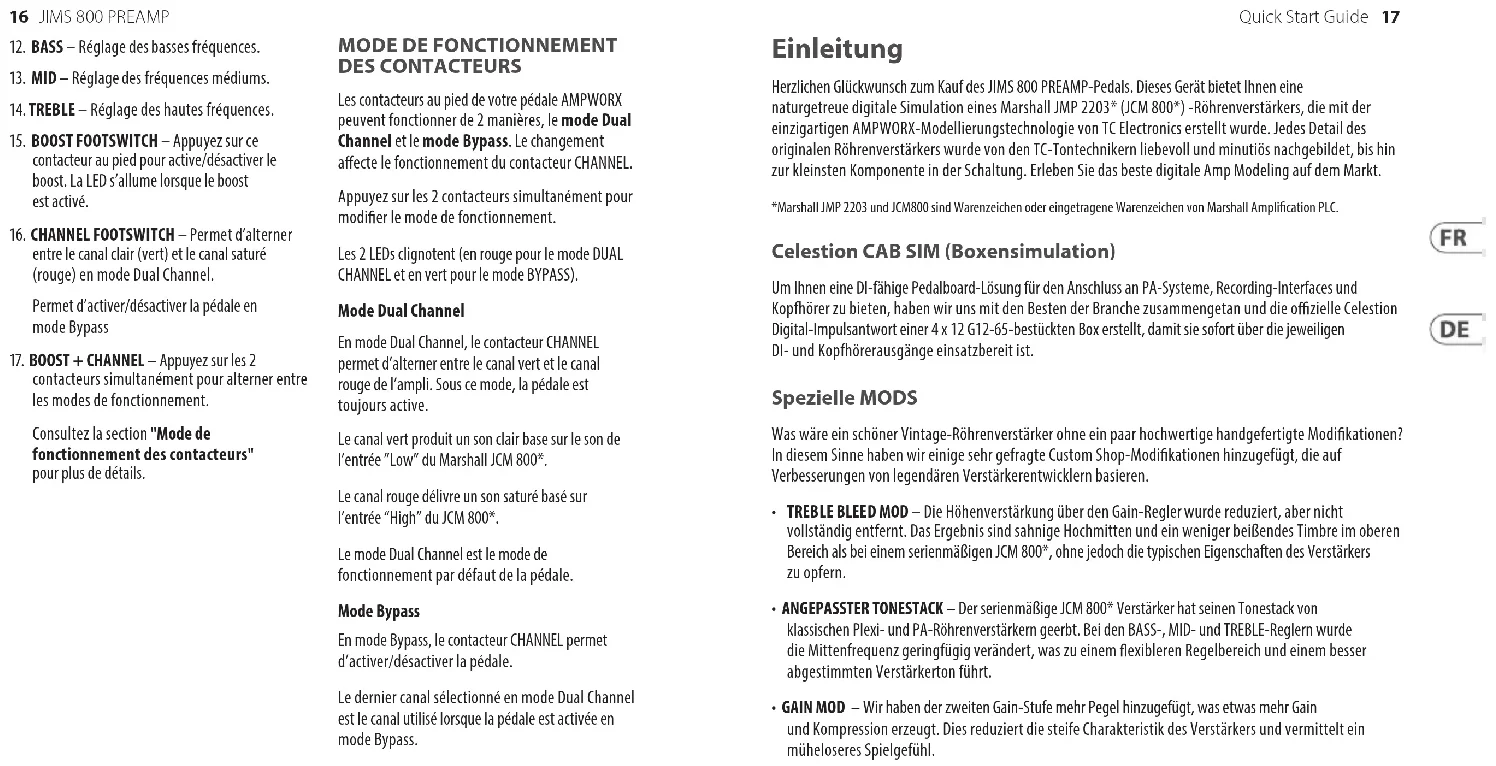

Herzlichen Glückwunsch zum Kauf des JIMS 800 PREAMP-Pedals. Dieses Gerät bietet Ihnen eine naturgetreue digitale Simulation eines Marshall JMP 2203* (JCM 800*) -Röhrenverstärkers, die mit der einzigartigen AMPWORX-Modellierungstechnologie von TC Electronics erstellt wurde. Jedes Detail des originalen Röhrenverstärkers wurde von den TC-Tontechnikern liebevoll und minutiös nachgebildet, bis hin zur kleinsten Komponente in der Schaltung. Erleben Sie das beste digitale Amp Modeling auf dem Markt.

*Marshall JMP 2203 und JCM800 sind Warenzeichen oder eingetragene Warenzeichen von Marshall Amplification PLC.

Celestion CAB SIM (Boxensimulation)

Um Ihnen eine DI-fähige Pedalboard-Lösung für den Anschluss an PA-Systeme, Recording-Interfaces und Kopfhörer zu bieten, haben wir uns mit den Besten der Branche zusammengetan und die offizielle Celestion Digital-Impulsantwort einer 4 x 12 G12-65-bestückten Box erstellt, damit sie sofort über die jeweiligen DI- und Kopfhörerausgänge einsatzbereit ist.

Spezielle MODS

Was wäre ein schöner Vintage-Röhrenverstärker ohne ein paar hochwertige handgefertigte Modifikationen? In diesem Sinne haben wir einige sehr gefragte Custom Shop-Modifikationen hinzugefügt, die auf Verbesserungen von legendären Verstärkerentwicklern basieren.

• TREBLE BLEED MOD – Die Höhenverstärkung über den Gain-Regler wurde reduziert, aber nicht vollständig entfernt. Das Ergebnis sind sahnige Hochmitten und ein weniger beißendes Timbre im oberen Bereich als bei einem serienmäßigen JCM 800*, ohne jedoch die typischen Eigenschaften des Verstärkers zu opfern.
• ANGEPASSTER TONESTACK – Der serienmäßige JCM 800* Verstärker hat seinen Tonestack von klassischen Plexi- und PA-Röhrenverstärkern geerbt. Bei den BASS-, MID- und TREBLE-Reglern wurde die Mittenfrequenz geringfügig verändert, was zu einem flexibleren Regelbereich und einem besser abgestimmten Verstärkerton führt.
• GAIN MOD – Wir haben der zweiten Gain-Stufe mehr Pegel hinzugefügt, was etwas mehr Gain und Kompression erzeugt. Dies reduziert die steife Charakteristik des Verstärkers und vermittelt ein müheloseres Spielgefühl.

Bedienelemente

HINWEIS: Alle rückseitigen Regler des Pedals wirken global und werden nicht pro Kanal gespeichert. Einfach "Set and Forget".

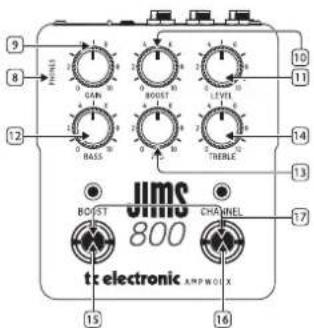

9 8 12 BASS GAIN BOOST LEVEL THERLE 10 11 14 13 JIMS 800 CHANNEL 17 15 16 t: electronic AMPWOX

HINWEIS: Alle Werte der oberseitigen Regler und der Status des REVERB-Fußschalters sind separat pro Kanal wählbar und werden automatisch gespeichert, wenn Sie zwischen den Kanälen wechseln.

1. IN – Schließen Sie Ihr Instrument über ein Instrumentenkabel mit 6,3 mm TS-Stecker an diese Buchse an.
2. OUT – gibt das Amp Model ohne Lautsprechersimulation aus. Für den Anschluss an einen dedizierten Endverstärker, Amp FX RETURN, Verstärkereingang oder externen IR-Loader (Impulse Response).
3. DI (CAB SIM) – gibt das Amp Model zusammen mit der offiziellen Celestion Impulse Response-Lautsprecherbox für die direkte Einspeisung in ein Audio-Interface, eine FRFR-Box (Full Range) oder ein PA-System aus.
4. PRESENCE – Mit diesem Regler wird die Präsenz für beide Kanäle global eingestellt. Mit dem "Set & Forget" PRESENCE-Drehregler können Sie die Gesamthelligkeit Ihres Sounds an Ihr Setup und externes Equipment anpassen.
5. BOOST (PRE/POST) – Dieser Schalter steuert, ob der Boost vor dem Verstärker (PRE) für mehr Verzerrung oder nach dem Verstärker (POST) für eine Pegelanhebung eingesetzt wird.
6. DC IN – Zum Anschließen an eine standardmäßige 9 VDC / 300 mA Spannungsversorgung mit negativem Mittelpol.
7. USB – Verbinden Sie das Gerät über das mitgelieferte Mini USB-Kabel mit einem Computer, um die Firmware zu aktualisieren.
8. PHONES – Zum Anschließen von Kopfhörern mit 3,5 mm Stereoklinke. Einschließlich AMP MODEL mit CAB SIM.
9. GAIN – stellt die Eingangsverstärkung ein.

10. BOOST – legt die Höhe der Verstärkung durch den Boost fest.

11. LEVEL – regelt den Ausgangspegel bei unabhängiger Steuerung pro Kanal.
    Achtung: AMPWORX-Pedale haben einen hohen Ausgangspegel.

12. BASS – regelt den Pegel der tiefen Frequenzen im Tonestack.
13. MID – regelt den Pegel der mittleren Frequenzen im Tonestack.
14. TREBLE – regelt den Pegel der hohen Frequenzen im Tonestack.
15. BOOST FOOTSWITCH – Drücken Sie diesen Fußschalter, um den Gain-Boost zu aktivieren/deaktivieren. Die LED leuchtet, wenn die Verstärkung aktiviert ist.
16. CHANNEL FOOTSWITCH – Drücken Sie diesen Fußschalter, um im Zweikanalmodus zwischen dem grünen (Clean) und dem roten (Lead) Kanal umzuschalten.
    Drücken Sie diese Taste, um das Pedal im Bypass-Modus ein-/auszuschalten.
17. BOOST + CHANNEL – Drücken Sie beide Fußschalter gleichzeitig, um zwischen den Fußschaltermodi zu wechseln.
    Siehe "Fußschaltermodi" für weitere Einzelheiten.

FUSSSCHALTER-MODI

Ihr AMPWORX-Pedal verfügt über zwei verschiedene Fußschalter-Modi: den Dual Channel-Modus und den Bypass-Modus, die die Funktion des CHANNEL-Fußschalters ändern.

Drücken Sie beide Fußschalter gleichzeitig, um zwischen diesen Modi zu wechseln.

Beide LEDs blinken ROT im DUAL CHANNEL-MODUS oder GRÜN im BYPASS-MODUS.

Dual Channel-Modus

Im Zweikanal-Modus schaltet der CHANNEL-Fußschalter zwischen dem grünen und dem roten Kanal des Amp Models um. In diesem Modus ist Ihr AMPWORX-Pedal immer eingeschaltet.

Der grüne Kanal liefert einen sauberen Sound, der auf dem "Low"-Eingang des Marshall JCM 800* basiert.

Der rote Kanal liefert einen stark verstärkten Lead Sound, der auf dem "High"-Eingang des JCM 800 ^x basiert.

Der Zweikanalmodus ist voreingestellt, wenn Sie Ihr Pedal auspacken.

Bypass-Modus

Im Bypass-Modus schaltet der CHANNEL-Fußschalter das Pedal ein/aus.

Der zuletzt im Dual Channel-Modus gewählte Kanal ist aktiv, wenn das Pedal im Bypass-Modus ist.

Introdução

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty.
