JIMS 800 - Pedale effetti chitarra TC ELECTRONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pedale preamplificatore per chitarra con simulazione di amplificatore e altoparlante
Marca	TC Electronic
Modello	JIMS 800
Alimentazione	9 V CC, 300 mA, centro negativo (alimentatore)
Ingresso strumento	1 x Jack 6,35 mm (IN)
Uscite	1 x Jack 6,35 mm OUT, 1 x Jack 6,35 mm DI (CAB SIM), 1 x mini-jack stereo PHONES
Connettività	USB mini-B per aggiornamento firmware
Risposta impulsiva integrata	Simulazione di cassa Celestion 4x12 G12-65
Modalità di funzionamento	Dual Channel (canale pulito e saturo) e Bypass
Comandi	GAIN, BOOST, LEVEL, BASS, MID, TREBLE, PRESENCE (globale), selettore BOOST PRE/POST
Footswitch	BOOST e CHANNEL (combinazione per cambiare modalità)
Indicatori LED	Canale (verde/rosso) e attivazione del boost
Simulazione di amplificatore	Basata sul Marshall JMP 2203 / JCM 800
Utilizzo	Diretto in DI, con amplificatore di potenza, return di loop, o cuffie
Manutenzione	Pulire con un panno asciutto
Istruzioni di sicurezza	Non utilizzare vicino a liquidi, rispettare la ventilazione, non ostruire le feritoie
Garanzia	Limitata, consultare il sito community.musictribe.com

Domande frequenti - JIMS 800 TC ELECTRONIC

Qual è l'alimentazione richiesta per la JIMS 800?

Utilizzare un alimentatore 9 V CC con una capacità di almeno 300 mA e polarità centro negativo.

Come collegare il pedale a un amplificatore per chitarra?

Collegare lo strumento all'ingresso IN e collegare l'uscita OUT all'ingresso dell'amplificatore. L'uscita OUT non ha simulazione di altoparlante.

Come utilizzare l'uscita DI?

L'uscita DI (CAB SIM) fornisce il segnale con la simulazione di cassa Celestion. Collegarla direttamente a un'interfaccia audio, un sistema di sonorizzazione o alle cuffie tramite il jack PHONES.

Come cambiare la modalità di funzionamento dei footswitch?

Premere contemporaneamente i due footswitch BOOST e CHANNEL. I LED lampeggiano in rosso per la modalità Dual Channel e in verde per la modalità Bypass.

Cosa significano i colori dei LED?

Il LED CHANNEL indica il canale attivo: verde per il canale pulito, rosso per il canale saturo. Il LED BOOST si accende quando il boost è attivato.

Come impostare il boost in pre o post?

Utilizzare il selettore BOOST (PRE/POST) sul pannello posteriore. Posizione PRE per una maggiore distorsione, POST per un aumento del volume.

Posso usare il pedale senza amplificatore?

Sì, grazie all'uscita DI (CAB SIM) e all'uscita PHONES, è possibile collegare cuffie o un'interfaccia audio per un utilizzo silenzioso.

Come aggiornare il firmware?

Collegare il pedale a un computer tramite la porta USB mini-B e seguire le istruzioni sul sito TC Electronic per scaricare e installare l'aggiornamento.

Quali impostazioni di equalizzazione sono disponibili?

Il pedale offre tre bande di equalizzazione: BASS, MID e TREBLE, oltre a un'impostazione PRESENCE globale per la brillantezza.

Cosa fare se il pedale non si accende?

Verificare che l'alimentatore sia ben collegato e fornisca 9 V CC / 300 mA. Assicurarsi che la polarità sia centro negativo e che la presa DC IN sia collegata correttamente.

MANUALE UTENTE JIMS 800 TC ELECTRONIC

sicurezza importanti

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti

gli avvisi.

1. Applicare tutte le istruzioni.

2. Non utilizzare questo

dispositivo vicino l'acqua.

1. Pulire esclusivamente con un panno asciutto.
2. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
3. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
4. Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

1. Utilizzare solo

carrelli, supporti,

treppiedi, staffe o

ti dal produttore o

l'apparecchio.

un carrello, prestare

quando si sposta la

ne carrello/

o per evitare lesioni

baltamento.

，

Smaltimento corretto

di questo prodotto:

questo simbolo indica

che questo

dispositivo non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di

sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al
corretto smaltimento di questo prodotto contribuirà all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le
apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.
12. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.
13. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.

NL Belangrijke

Congratulazioni per aver acquistato il pedale JIMS 800 PREAMP. In questa unità troverete una simulazione digitale realistica dell'amplificatore a valvole Marshall JMP 2203° (JCM 800°), creata usando l'esclusiva tecnologia di modeling AMPWORX di TC Electronics. Ogni dettaglio dell'amplificatore valvolare originale è stato ricreato con grande cura nei minimi particolari dai tecnici progettisti di TC, fino all'ultimo componente del circuito, per offrirvi la migliore esperienza possibile di modeling di amplificatori digitali.

*Marshall JMP 2203 e JCM800 sono marchi o marchi registrati di Marshall Amplification PLC.

Celestion CAB SIM (simulazione)

Per fomirvi una soluzione "tipo DI" della pedaliera pronta per la connessione a impianti, interfacce di audio e cuffie abbiamo collaborato con i migliori del settore e vi abbiamo fornito la IR (risposta all'impulso) Celestion Digital ufficiale di un cabinet 4 x 12 G12-65, che pertanto è pronta per essere usata immediatamente tramite le uscite DI e cuffia dedicate.

Custom MODS

Cosa sarebbe un bellissimo amplificatore valvolare vintage senza un paio di mod boutique fatte a mano? Con questo spirito, abbiamo aggiunto alcune modifiche custom shop molto ricercate e basate su mod di leggendari costruttori di amplificatori.

• TREBLE BLEED MOD – è stata ridotta ma non esclusa completamente l'attenuazione delle frequenze dovuta al controllo di guadagno. Ciò si traduce in medio-alti più dolci e una fascia alta meno stridula rispetto a un JCM 800* di serie, ma senza perdere le caratteristiche dell'amplificatore.
• EQ CUSTOM – l'amplificatore della serie JCM 800* ha ereditato la sua EQ dai classici amplificatori a valvole in plexi e in stile PA. È stata leggermente ottimizzata la frequenza centrale dei controlli delle manopole BASS, MID e TREBLE ottenendo una gamma di regolazione più versatile e un timbro dell'amplificatore meno spinto.
• GAIN MOD – Abbiamo aggiunto un tocco in più di livello al 2º stadio di guadagno, ottenendo un guadagno e una compressione leggermente maggiori. Ciò riduce la durezza dell'amplificatore e dà una feeling meno forzato sotto le dita.

24 25 Quick Start GuideJIMS 800 PRLAMP

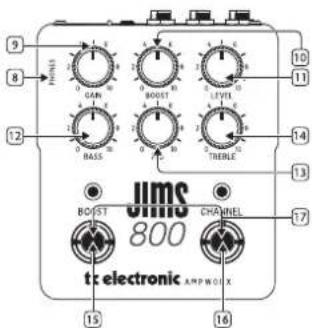

Controlli

NOTA: tutti i controlli del pannello posteriore del pedale sono globali e non salvati per ogni canale. Destinati ad essere "impostati e dimenticati".

9 8 12 PANU GAIN BOOST LEVEL BASS THERLE JIMS 800 CHANNEL t: electronic AMPWOX 15 16 17 13 14 11 10

NOTA: tutti i valori dei controlli del pannello superiore del pedale e lo stato del pedale REVERB sono indipendenti per ogni canale e salvano automaticamente le loro impostazioni quando si passa da un canale all'altro.

1. IN - Collegiate lo strumento a questa presa usando un cavo per strumenti con un jack sbilanciato da 6,35mm (¼").
2. OUT – Uscita con segnale di modeling dell'amplificatore ma senza simulazione del cabinet. Da collegare all'amplificatore di potenza dedicato, all'amplificatore FX RETURN, all'ingresso dell'amplificatore o al loader IR (Risposta all'impulso) esterno.
3. DI (CAB SIM) – Uscita modeling dell'amplificatore insieme all'Impulse Response del cabinet ufficiale Celestion per l'ingresso diretto a un'interfaccia audio, un cabinet FRFR (full range) o un impianto PA.
4. PRESENCE – Questo controllo imposta la PRESENCE totale per entrambi i canali.

La manopola PRESENCE, da "impostare e dimenticare", consente di regolare la brillantezza generale del suono per adattarlo al setup e agli altri dispositivi.

1. BOOST (PRE/POST) – Questo interruttore controlla se il boost è applicato prima dell'amplificatore (PRE), per una maggiore distorsione, o dopo l'amplificatore (POST), per un aumento del volume.
2. DC IN — Collegamento per un alimentatore standard da 9 V c.c./300 mA con connettore negativo al pin centrale.
3. USB – Collegamento con il computer tramite il cavo mini-USB fornito per gli aggiornamenti del firmware.
4. PHONES - Collegamento per la cuffia tramite mini-jack stereo da 3,5mm. Comprende AMP MODEL con CAB SIM.
5. GAIN – Imposta il guadagno in ingresso.

6. BOOST – Imposta la quantità di guadagno fornita dal boost.

7. LEVEL – Imposta il livello di uscita con controllo indipendente per canale.
   Attenzione: i pedali AMPWORX forniscono un forte livello di uscita.

8. BASS – Regola il livello delle frequenze basse all'interno dell'EQ.
9. MID – Regola il livello delle frequenze medie dell'EQ.
10. TREBLE – Regola il livello delle frequenze della gamma alta all'interno dell'EQ.
11. BOOST FOOTSWITCH – Premete questo interruttore a pedale per attivare/disattivare l'aumento del guadagno. Il LED si accende quando il boost è attivo.
12. CHANNEL FOOTSWITCH – Premete per alternare tra i canali Verde (pulito) e Rosso (principale) in modalità Dual Channel. Premere per attivare/disattivare il pedale in modo Bypass.
13. BOOST + CHANNEL – Premete contemporaneamente entrambi i pedali per cambiare tra le modalità del pedale.

Per ulteriori dettagli leggete "Modi degli interruttori".

MODI DEGLI INTERRUTTORI

Il pedale AMPWORX ha due modi diversi: Dual Channel Mode e Bypass Mode, che cambieranno la funzione dell'interruttore CHANNEL.

Premete contemporaneamente entrambi gli interruttori per passare da un modo all'altro.

Entrambi i LED lampeggeranno in ROSSO nel Dual Channel Mode o in VERDE nel Bypass Mode.

Dual Channel Mode

Nel Dual Channel Mode l'interruttore CHANNEL alterna tra i canali verde e rosso del modeling di amplificatore. In questo modo il pedale AMPWORX è sempre attivo.

Il canale Verde produce un timbro clean basato sull'ingresso "Low" del Marshall JCM 800*.

Il canale Rosso offre un suono lead ad alto guadagno basato sull'ingresso "High" del JCM 800*.

Il Dual Channel Mode è il modo di default quando accendete il pedale.

Bypass Mode

Nel Bypass Mode l'interruttore CHANNEL attiva/disattiva il pedale.

L'ultimo canale selezionato nel modo Dual Channel è quello che sarà attivo quando il pedale è nel Bypass Mode.

Introductie

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musictribe.com/pages/support#warranty.
