| Tipo de producto | Pedal de preamplificador de guitarra con simulación de amplificador y altavoz |
| Marca | TC Electronic |
| Modelo | JIMS 800 |
| Alimentación | 9 V CC, 300 mA, centro negativo (adaptador de corriente) |
| Entrada de instrumento | 1 x Jack 6,35 mm (IN) |
| Salidas | 1 x Jack 6,35 mm OUT, 1 x Jack 6,35 mm DI (CAB SIM), 1 x minijack estéreo PHONES |
| Conectividad | USB mini-B para actualización del firmware |
| Respuesta impulsiva integrada | Simulación de gabinete Celestion 4×12 G12-65 |
| Modos de funcionamiento | Dual Channel (canal limpio y saturado) y Bypass |
| Controles | GAIN, BOOST, LEVEL, BASS, MID, TREBLE, PRESENCE (global), selector BOOST PRE/POST |
| Interruptores de pie | BOOST y CHANNEL (combinación para cambiar de modo) |
| Indicadores LED | Canal (verde/rojo) y activación del boost |
| Simulación de amplificador | Basada en el Marshall JMP 2203 / JCM 800 |
| Uso | Directo en DI, con amplificador de potencia, retorno de bucle o auriculares |
| Mantenimiento | Limpiar con un paño seco |
| Instrucciones de seguridad | No usar cerca de líquidos, respetar la ventilación, no obstruir las rejillas |
| Garantía | Limitada, consultar el sitio community.musictribe.com |
Preguntas frecuentes - JIMS 800 TC ELECTRONIC
Preguntas de los usuarios sobre JIMS 800 TC ELECTRONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Pedal de efectos de guitarra en formato PDF gratis! Encuentra tus instrucciones JIMS 800 - TC ELECTRONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. JIMS 800 de la marca TC ELECTRONIC.
MANUAL DE USUARIO JIMS 800 TC ELECTRONIC
ES Instrucción de seguridad
- Lea las instrucciones.
- Conserve estas instrucciones.
- Preste atención a todas las advertencias.
- Siga todas las instrucciones.
- No use este aparato cerca del agua.
- Limpie este aparato con un paño seco.
- No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.
- No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos
(incluyendo amplificadores) que puedan producir calor.
- Use únicamente los
dispositivos o accesorios
especificados por el fabricante.
- Use únicamente
la carretilla,
plataforma, trípode,
soporte o mesa especificados por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.
- Cómo debe
deshacerse de este
aparato: Este simbolo
indica que este
aparato no debe ser
tratado como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo a punto limpio más cercano para el reciclade de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, pónga en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.
- No instale esta unidad en un espacio muy reducido, tal como encastrada en una libreria o similar.
- No coloque objetos con llama, como una vela encendida, sobre este aparato.

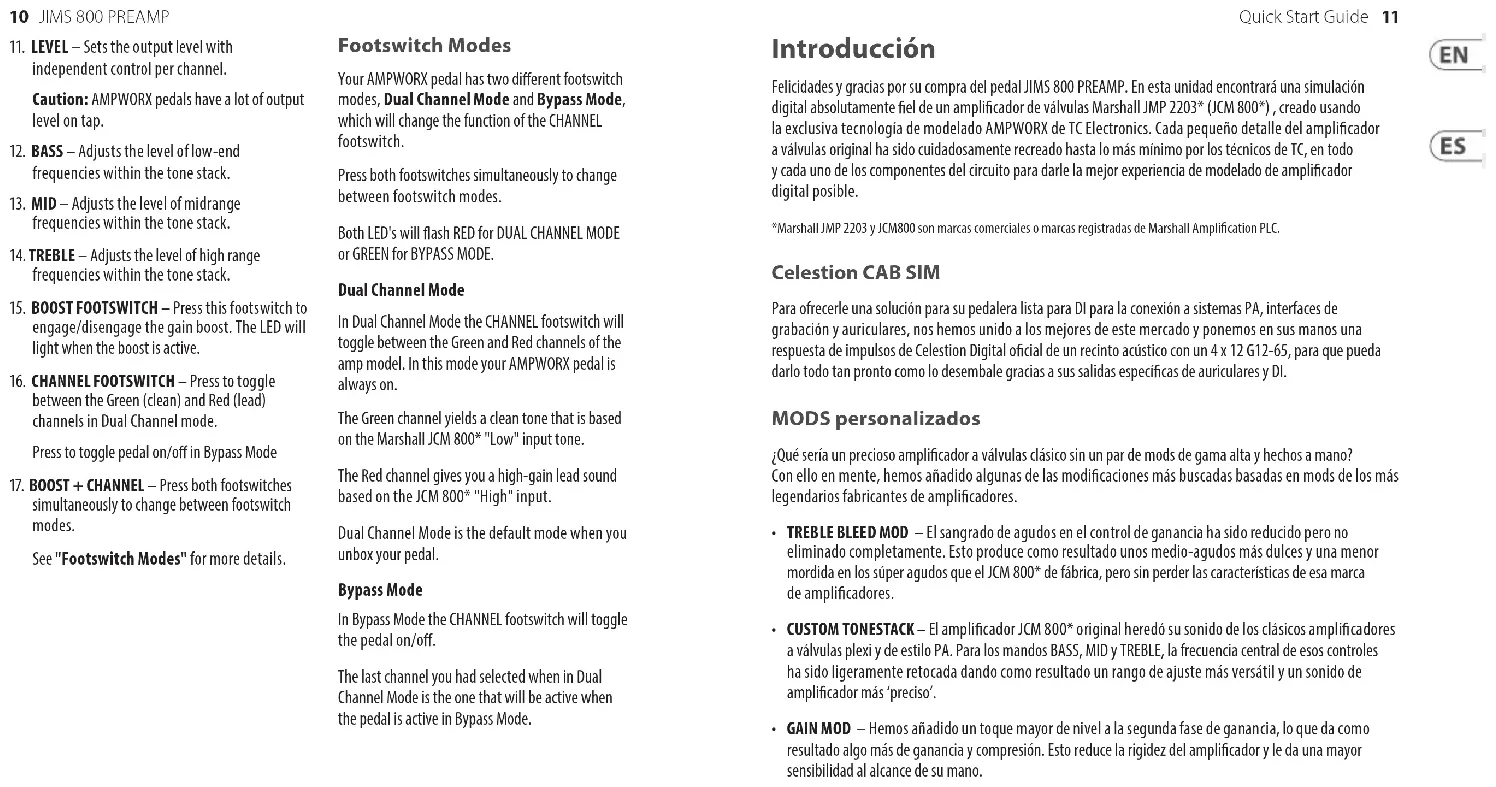

Felicidades y gracias por su compra del pedal JIMS 800 PREAMP. En esta unidad encontrará una simulación digital absolutamente fiel de un amplificador de válvulas Marshall JMP 2203* (JCM 800°), creado usando la exclusiva tecnología de modelado AMPWORX de TC Electronics. Cada pequeño detalle del amplificador a válvulas original ha sido cuidadosamente recreado hasta lo más mínimo por los técnicos de TC, en todo y cada uno de los componentes del circuito para darle la mejor experiencia de modelado de amplificador digital posible.
*Marshall JMP 2203 y JCM800 son marcas comerciales o marcas registradas de Marshall Amplification PLC.
Celestion CAB SIM
Para ofrecerle una solución para su pedalera lista para DI para la conexión a sistemas PA, interfaces de grabación y auriculares, nos hemos unido a los mejores de este mercado y ponemos en sus manos una respuesta de impulsos de Celestion Digital oficial de un recinto acústico con un 4 x 12 G12-65, para que pueda darlo todo tan pronto como lo desembale gracias a sus salidas específicas de auriculares y DI.
MODS personalizados
¿Qué sería un precioso amplificador a válvulas clásico sin un par de mods de gama alta y hechos a mano? Con ello en mente, hemos añadido algunas de las modificaciones más buscadas basadas en mods de los más legendarios fabricantes de amplificadores.
- TREBLE BLEED MOD — El sangrado de agudos en el control de ganancia ha sido reducido pero no eliminado completamente. Esto produce como resultado unos medio-agudos más dulces y una menor mordida en los súper agudos que el JCM 800* de fábrica, pero sin perder las características de esa marca de amplificadores.
- CUSTOM TONESTACK – El amplificador JCM 800* original heredó su sonido de los clásicos amplificadores a válvulas plexí y de estilo PA. Para los mandos BASS, MID y TREBLE, la frecuencia central de esos controles ha sido ligeramente retocada dando como resultado un rango de ajuste más versátil y un sonido de amplificador más 'preciso'.
- GAIN MOD — Hemos añadido un toque mayor de nivel a la segunda fase de ganancia, lo que da como resultado algo más de ganancia y compresión. Esto reduce la rigidez del amplificador y le da una mayor sensibilidad al alcance de su mano.
12 13 Quick Start GuideJIMS 800 PRLAMP

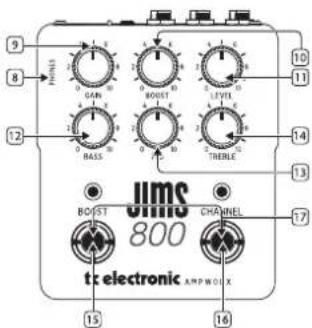

Controles
NOTA: Todos los controles del panel trasero del pedal son globales y no quedan almacenados para cada canal. Son del tipo "ajustar y olvidar".
- IN - Conecte su instrumento a esta toma usando un cable de instrumento con una clavija TS de 6,3 mm.
- OUT – Esta toma da salida al modelo del amplificador sin simulación de recinto acústico. Conecte esta toma a una etapa de potencia específica, retorno de efectos de amplificador, entrada de amplificador o cargador de IR (respuesta de impulsos) externa.
- DI (CAB SIM) — Esta toma da salida al modelado del amplificador, combinado con un recinto acústico de respuesta a impulsos Celestion oficial para su inyección directa (DI) a un interface audio, recinto FRFR (rango completo) o sistema PA.
- PRESENCE – Este control ajusta de forma global la presencia para ambos canales. El mando PRESENCE de tipo 'ajustarlo y olvidarse de él' le permite ajustar el brillo global de su sonido para adaptarlo a su montaje y equipos externos.
- BOOST (PRE/POST) — Este interruptor controla si el realce es aplicado antes del amplificador (PRE) para una mayor distorsión o después del amplificador (POST) para un realce de volumen.
- DC IN - Conecte un adaptador de corriente standard de 9 V DC / 300 mA con una clavija con punta central negativa.
- USB – Conecte esta toma a un ordenador usando un cable USB mini para actualizaciones de firmware.
- PHONES – Conecte unos auriculares con una clavija stereo de 3,5 mm ( 18 ). Incluye AMP MODEL con CAB SIM.
- GAIN – Esto le permite ajustar la ganancia de entrada.
-
BOOST – Ajusta la cantidad de ganancia aplicada por el realce.
-
LEVEL – Ajusta el nivel de salida con un control independiente para cada canal.
Cuidado: Los pedales AMPWORX disponen de una gran cantidad de nivel de salida. - BASS – Esto ajusta el nivel de las frecuencias súper graves dentro del sonido global.
- MID — Esto ajusta el nivel de las frecuencias de rango medio dentro del sonido global.
- TREBLE – Esto ajusta el nivel de las frecuencias agudas dentro del sonido global.
- BOOST FOOTSWITCH – Pulse este pedal para activar/desactivar el realce de ganancia. El piloto se iluminará cuando el realce esté activo.
- CHANNEL FOOTSWITCH – Pulselo para cambiar entre los canales verde (limpio) y rojo (solista) en el modo de doble canal. Pulselo para activar/desactivar el pedal en el modo bypass
- BOOST + CHANNEL - Pulse a la vez ambos pedales para cambiar entre los modos de pedal.
Para más detalles, vea "Modos de pedal".
MODOS DE PEDAL
Su pedal AMPWORX tiene dos modos de pedal distintos; el modo de canal dual y el modo bypass, que harán que cambie la función del pedal CHANNEL.
Pulse simultáneamente ambos pedales para cambiar entre los distintos modos de pedal.
Los dos pilotos parpadearán en ROJO para el modo DUAL CHANNEL o en VERDE para el modo BYPASS.
Modo de canal dual
En este modo, el pedal CHANNEL cambiará entre los canales verde y rojo del modelo de amplificador. En este modo su pedal AMPWORX siempre estará activo.
El canal verde le ofrece un sonido limpio basado en la entrada "Low" del Marshall JCM 800*.
El canal rojo le ofrece un sonido solista de alta ganancia basado en la entrada "High" del JCM 800*.
El modo de canal dual es el modo por defecto cuando la unidad sale de fábrica.
Modo bypass
En este modo Bypass, el pedal CHANNEL activará o desactivará el pedal.
El último canal que haya seleccionado en el modo de canal dual será el que estará activo en este modo bypass.
Introduction
Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera suírir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Reservados todos los derechos.
GARANTÍA LIMITADA
Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community. musictribe.com/pages/support#warranty.
