Dual Wreck - Pedal de efectos de guitarra TC ELECTRONIC - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Dual Wreck TC ELECTRONIC

ES Instrucción de seguridad

1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos

(incluyendo amplificadores) que puedan producir calor.

1. Use únicamente los

dispositivos o accesorios

especificados por el fabricante.

1. Use únicamente

la carretilla,

plataforma, trípode,

soporte o mesa especificados por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Cómo debe

deshacerse de este

aparato: Este simbolo

indica que este

aparato no debe ser

tratado como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las

normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclaje de sus elementos

eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a

prevenir las posibles

consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el recidaje de materiales ayudará a

conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngas en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una librería o similar.
2. No coloque objetos con llama, como una vela encendida, sobre este aparato.

FR Consignes de

sécurité

Felicidades y gracias por su compra del pedal DUAL WRECK PREAMP. En esta unidad encontrará una simulación digital absolutamente fiel de un amplificador de válvulas 1995 Revision G Dual Rectifier*, creado usando la exclusiva tecnología de modelado AMPWORX de TC Electronics. Cada pequeño detalle del amplificador a válvulas original ha sido cuidadosamente recreado hasta lo más mínimo por los técnicos de TC, en todo y cada uno de los componentes del circuito para darle la mejor experiencia de modelado de amplificador digital posible.

*Mesa/Boogie y Dual Rectifier son marcas comerciales o marcas registradas de Gibson Brands, Inc.

Celestion CAB SIM

Para ofrecerle una solución para su pedalera lista para DI para la conexión a sistemas PA, interfaces de grabación y auriculares, nos hemos unido a los mejores de este mercado y ponemos en sus manos una respuesta de impulsos de Celestion Digital oficial de un recinto acústico con un 4 x 12 Celestion V30, para que pueda darlo todo tan pronto como lo desembale gracias a sus salidas específicas de auriculares y DI.

MODS personalizados

¿Qué sería un precioso amplificador a válvulas clásico sin un par de mods de gama alta y hechos a mano? Con ello en mente, hemos añadido algunas de las modificaciones más buscadas basadas en mods de los más legendarios fabricantes de amplificadores.

• TIGHT – Esta función del DUAL WRECK retoca las frecuencias graves para que disponga de un balance perfecto entre "súper graves" y una "sensación controlada". Cuando este parámetro esté ajustado a 0, la ruta de señal original será preservada.

• BOOST – El DUAL WRECK viene completamente equipado con un realizados o booster que puede ser activado y desactivado con el pedal BOOST. En el panel trasero del pedal encontrará el interruptor PRE/POST que le permitirá elegir el tipo de realizador que quiera usar.

• PRE – En la posición PRE, el booster actuará como un pedal de saturación clásico delante del amplificador modelador, lo que le ofrecerá más ganancia y un realce de medios distintivo. Esto es perfecto para solos y para dar un mayor realce al amplificador modelado, añadiendo más saturación y potencia.

• POST – En la posición POST, será un realce de volumen completamente limpio sin modificación del tono o de la sensibilidad sobre el amplificador modelado, haciendo que simplemente suene más potente.

12 13 Quick Start Guide DUAL WRECK PREAMP

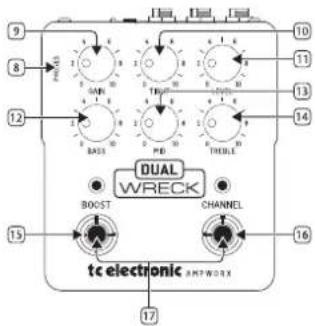

Controles

NOTA: Todos los controles del panel trasero del pedal son globales y no quedan almacenados para cada canal. Son del tipo "ajustar y olvidar".

9 8 12 15 17 16 10 11 13 14 13 14 15 DUAL WRECK BOOST CHANNEL tc electronic ANTWORK

NOTA: Todos los valores de control del panel superior del pedal y el estado del pedal REVERB son independientes para cada canal y sus ajustes son almacenados de forma automática cuando cambie de un canal a otro.

1. IN - Conecte su instrumento a esta toma usando un cable de instrumento con una clavija TS de 6,3 mm.
2. OUT – Esta toma da salida al modelo del amplificador sin simulación de recinto acústico. Conecte esta toma a una etapa de potencia específica, retorno de efectos de amplificador, entrada de amplificador o cargador de IR (respuesta de impulsos) externa.
3. DI (CAB SIM) – Esta toma da salida al modelado del amplificador, combinado con un recinto acústico de respuesta a impulsos Celestion oficial para su inyección directa (DI) a un interface audio, recinto FRFR (rango completo) o sistema PA.
4. PRESENCE — Este control ajusta de forma global la presencia para ambos canales. El mando PRESENCE de tipo 'ajustarlo y olvidarse de él' le permite ajustar el brillo global de su sonido para adaptarlo a su montaje y equipos externos.
5. BOOST (PRE/POST) — Este interruptor controla si el realce es aplicado antes del amplificador (PRE) para una mayor distorsión con +18 dB (canal verde) o +10 dB (canal rojo) de realce de ganancia o después del amplificador (POST) para un realce de +4 dB en el volumen.
6. DC IN - Conecte a esta toma un adaptador de corriente standard de 9 V / ≥300 mA. El adaptador de corriente es opcional (no está incluido).
7. USB – Conecte esta toma a un ordenador usando un cable USB mini para actualizaciones de firmware.
8. PHONES - Conecte unos auriculares con una clavija stereo de 3,5 mm (½"). Incluye AMP MODEL con CAB SIM.

9. GAIN — Esto le permite ajustar la ganancia de entrada.

10. TIGHT – Esto ajusta la cantidad de corte de graves previa al amplificador para mejorar el "control" de la distorsión global.

11. LEVEL – Ajusta el nivel de salida con un control independiente para cada canal.
    Cuidado: Los pedales AMPWORX disponen de una gran cantidad de nivel de salida.
12. BASS – Esto ajusta el nivel de las frecuencias súper graves dentro del sonido global.
13. MID – Esto ajusta el nivel de las frecuencias de rango medio dentro del sonido global.
14. TREBLE – Esto ajusta el nivel de las frecuencias agudas dentro del sonido global.
15. BOOST FOOTSWITCH – Pulse este pedal para activar/desactivar el realce de ganancia. El piloto se iluminará cuando el realce esté activo.
16. CHANNEL FOOTSWITCH – Púlselo para cambiar entre los canales verde (limpio) y rojo (solista) en el modo de doble canal.
    Púlselo para activar/desactivar el pedal en el modo bypass
17. CHANNEL + BOOST - Pulse a la vez ambos pedales para cambiar entre los modos de pedal.
    Para más detalles, vea "Modos de pedal".

MODOS DE PEDAL

Su pedal AMPWORX tiene dos modos de pedal distintos; el modo de canal dual y el modo bypass, que harán que cambie la función del pedal CHANNEL.

Pulse simultáneamente ambos pedales para cambiar entre los distintos modos de pedal.

Los dos pilotos parpadearán en ROJO para el modo DUAL CHANNEL o en VERDE para el modo BYPASS.

Modo de canal dual

En este modo, el pedal CHANNEL cambiará entre los canales verde y rojo del modelo de amplificador. En este modo su pedal AMPWORX siempre estará activo.

El canal verde del DUAL WRECK está basado en el canal crunch del Mesa-Boogie Dual Rectifier.

El canal rojo del DUAL WRECK es un canal solista con mayor ganancia.

El modo de canal dual es el modo por defecto cuando la unidad sale de fábrica.

Modo bypass

En este modo Bypass, el pedal CHANNEL activará o desactivará el pedal.

El último canal que haya seleccionado en el modo de canal dual será el que estará activo en este modo bypass.

Introduction

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community. musictribe.com/pages/support#warranty.

DÉNI LÉGAL
