Tipo de producto	Pedal de efecto para guitarra (simulación de amplificador)
Marca	TC Electronic
Modelo	DC30
Dimensiones (aprox.)	125 x 70 x 50 mm
Peso (aprox.)	0,5 kg
Alimentación	9 Vcc / 300 mA, centro negativo
Entrada	Jack de 6,35 mm para instrumento
Salidas	OUT (Jack de 6,35 mm sin simulación), DI (XLR con simulación de altavoz), PHONES (minijack estéreo)
Conectividad adicional	USB mini-B (actualización de firmware)
Modelado	Amplificador VOX AC30 Top Boost® y altavoz Celestion Alnico Blue 2x12
Canales	Normal (verde) y Brilliant (rojo) con ajustes independientes
Boost incorporado	Sí, con selector PRE/POST y ajuste de ganancia
Ecualización	Bass, Treble, Cut (filtro pasa bajos)
Modos de funcionamiento	Dual Channel (alternancia de canales) o Bypass (activación/desactivación)
Limpieza	Paño seco
Instrucciones de seguridad	No usar cerca de líquidos, asegurar ventilación, evitar fuentes de calor
Garantía	Garantía limitada (ver sitio web de Music Tribe)
País de origen	No especificado (probablemente fabricado en China)

Preguntas frecuentes - DC30 TC ELECTRONIC

¿Qué alimentación usar para el pedal DC30?

Utilice un adaptador de corriente de 9 Vcc / 300 mA con polaridad centro negativo. No use otro tipo de alimentación.

¿Cómo pasar del modo Dual Channel al modo Bypass?

Presione simultáneamente los dos footswitches BOOST y CHANNEL. Los LEDs parpadean en rojo para Dual Channel y en verde para Bypass. Suelte para confirmar.

¿Cuál es la diferencia entre los canales Normal y Brilliant?

El canal Normal (verde) ofrece un sonido limpio clásico, mientras que el canal Brilliant (rojo) tiene una firma sonora ligeramente más aguda y saturada, simulando respectivamente los canales Normal y Brilliant del VOX AC30.

¿Cómo usar el boost incorporado?

Active el boost con el footswitch BOOST. El selector PRE/POST en la parte trasera permite elegir si el boost actúa antes del amplificador (más ganancia y medios) o después (aumento de volumen sin coloración). El potenciómetro BOOST GAIN ajusta el nivel de ganancia máximo.

¿Puedo conectar el pedal directamente a una consola o interfaz de audio?

Sí, use la salida DI (XLR) que integra la simulación de altavoz Celestion. Conéctela a una entrada de micrófono o línea.

¿Cómo conectar unos auriculares?

Conecte sus auriculares estéreo a la salida PHONES (minijack de 3,5 mm). La señal incluye la simulación de altavoz para una escucha privada.

¿Qué ajustes son independientes por canal?

Los ajustes de ganancia (NORMAL y BRILLIANT), LEVEL, EQ (BASS, TREBLE, CUT) y la reverberación (si está presente) se guardan independientemente para cada canal. Los ajustes en la parte trasera (BOOST GAIN, PRE/POST) son globales.

¿Cómo actualizar el firmware?

Conecte el pedal a un ordenador mediante el puerto USB mini-B con el cable incluido. Visite el sitio web de TC Electronic para descargar la utilidad y las actualizaciones.

¿Se puede usar el pedal en True Bypass?

No, el modo Bypass desactiva el modelado pero la señal sigue siendo procesada por el circuito electrónico. Para un bypass completo, se necesitaría un looper externo.

¿Qué hacer en caso de problema de sonido o funcionamiento?

Verifique la alimentación, los cables y los ajustes. Consulte el manual completo para las instrucciones de seguridad. Si el problema persiste, contacte al soporte a través de community.musictribe.com.

MANUAL DE USUARIO DC30 TC ELECTRONIC

ES Instrucción de seguridad

1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un paño seco.
7. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.
8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos

(incluyendo amplificadores) que puedan producir calor.

1. Use únicamente los

dispositivos o accesorios

especificados por el fabricante.

1. Use únicamente

la carretilla,

plataforma, trípode,

soporte o mesa especificados por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Cómo debe

deshacerse de este

aparato: Este simbolo

indica que este

aparato no debe ser

tratado como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo a punto limpio más cercano para el reciclade de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, pónga en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una libreria o similar.
2. No coloque objetos con llama, como una vela encendida, sobre este aparato.

como radiadores, bocas de

amplificadores) que produzam

calor.

para evitar danos provocados

pela terpidação.

1. Correcta

eliminação deste

resíduos domésticos, segundo a

Directiva REEE (2012/19/EU) e a

equipamentos eléctricos e elétránicos (EEE). Otrato

electrónicos (EEE). O tratamento insarcreta deste tipo de reríduos.

potencialmente perigosas

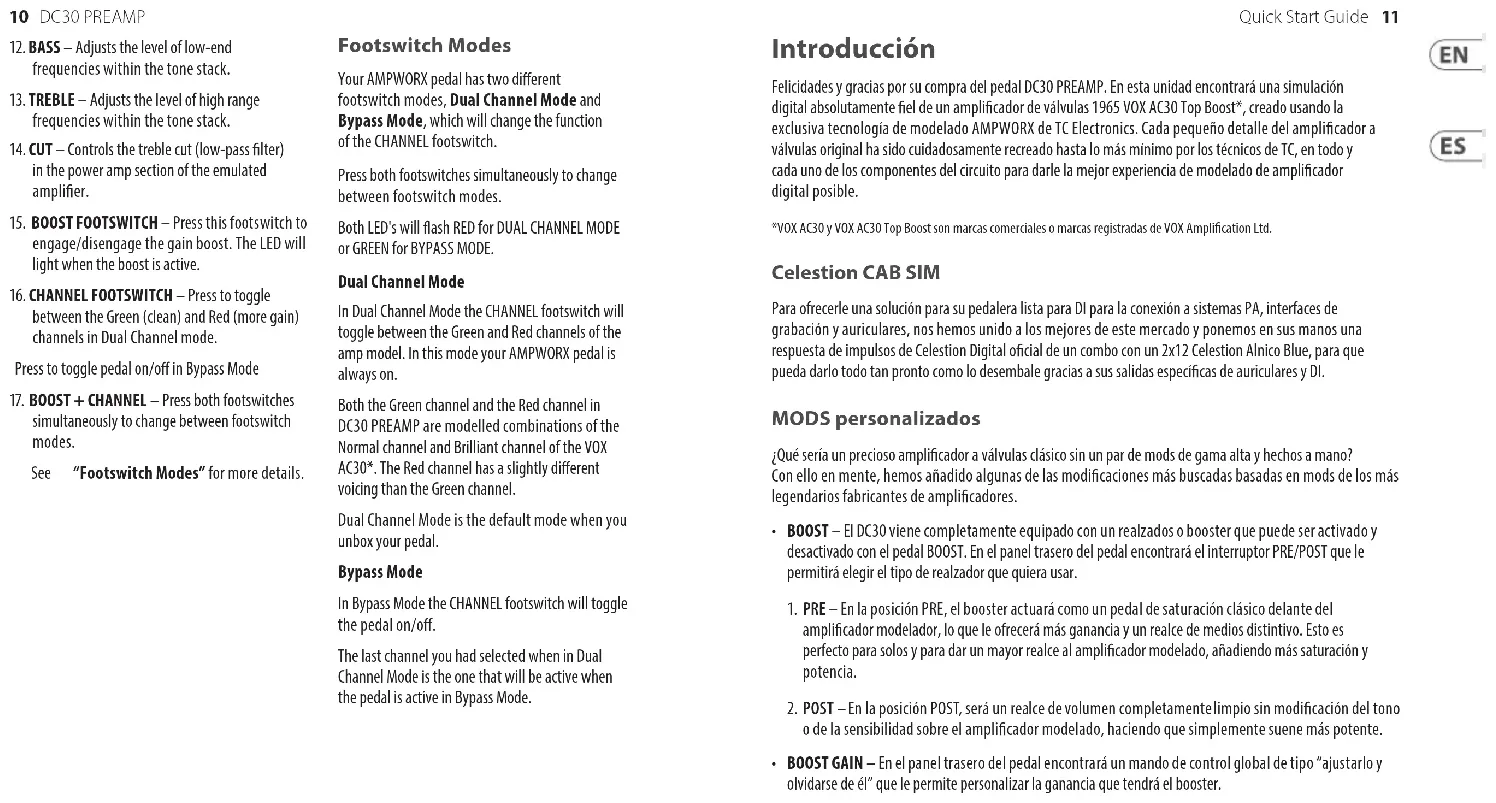

Felicidades y gracias por su compra del pedal DC30 PREAMP. En esta unidad encontrará una simulación digital absolutamente fiel de un amplificador de válvulas 1965 VOX AC30 Top Boost*, creado usando la exclusiva tecnología de modelado AMPWORX de TC Electronics. Cada pequeño detalle del amplificador a válvulas original ha sido cuidadosamente recreado hasta lo más mínimo por los técnicos de TC, en todo y cada uno de los componentes del circuito para darle la mejor experiencia de modelado de amplificador digital posible.

*VOX AC30 y VOX AC30 Top Boost son marcas comerciales o marcas registradas de VOX Amplification Ltd.

Celestion CAB SIM

Para ofrecerle una solución para su pedalera lista para DI para la conexión a sistemas PA, interfaces de grabación y auriculares, nos hemos unido a los mejores de este mercado y ponemos en sus manos una respuesta de impulsos de Celestion Digital oficial de un combo con un 2x12 Celestion Alnico Blue, para que pueda darlo todo tan pronto como lo desembale gracias a sus salidas específicas de auriculares y DI.

MODS personalizados

¿Qué sería un precioso amplificador a válvulas clásico sin un par de mods de gama alta y hechos a mano? Con ello en mente, hemos añadido algunas de las modificaciones más buscadas basadas en mods de los más legendarios fabricantes de amplificadores.

• BOOST — El DC30 viene completamente equipado con un realizados o booster que puede ser activado y desactivado con el pedal BOOST. En el panel trasero del pedal encontrará el interruptor PRE/POST que le permitirá elegir el tipo de realizador que quiera usar.
• PRE — En la posición PRE, el booster actuará como un pedal de saturación clásico delante del amplificador modelador, lo que le ofrecerá más ganancia y un realce de medios distintivo. Esto es perfecto para solos y para dar un mayor realce al amplificador modelado, añadiendo más saturación y potencia.
• POST – En la posición POST, será un realce de volumen completamente limpio sin modificación del tono o de la sensibilidad sobre el amplificador modelado, haciendo que simplemente suene más potente.
• BOOST GAIN – En el panel trasero del pedal encontrará un mando de control global de tipo “ajustarlo y olvidarse de él” que le permite personalizar la ganancia que tendrá el booster.

12 13 Quick Start Guide DC30 PRLAMP

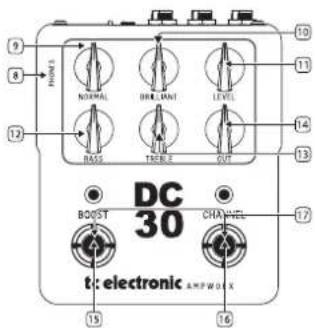

Controles

NOTA: Todos los controles del panel trasero del pedal son globales y no quedan almacenados para cada canal. Son del tipo "ajustar y olvidar".

9 8 12 NORMAL HIGH/Low LEVEL BASS TACHLER OUT 10 11 14 13 DC 30 BOOST CHA LEVEL 17 t: electronic AMPWUX 15 16

NOTA: Todos los valores de control del panel superior del pedal y el estado del pedal REVERB son independientes para cada canal y sus ajustes son almacenados de forma automática cuando cambie de un canal a otro.

1. IN - Conecte su instrumento a esta toma usando un cable de instrumento con una clavija TS de 6,3 mm.
2. OUT – Esta toma da salida al modelo del amplificador sin simulación de recinto acústico. Conecte esta toma a una etapa de potencia específica, retorno de efectos de amplificador, entrada de amplificador o cargador de IR (respuesta de impulsos) externa.
3. DI (CAB SIM) – Esta toma da salida al modelado del amplificador, combinado con un recinto acústico de respuesta a impulsos Celestion oficial para su inyección directa (DI) a un interface audio, recinto FRFR (rango completo) o sistema PA.
4. BOOST GAIN – Controla la cantidad de ganancia añadida cuando esté activo el circuito de realce (boost).
5. BOOST (PRE/POST) — Este interruptor controla si el realce es aplicado antes del amplificador (PRE) para una mayor distorsión o después del amplificador (POST) para un realce de volumen.
6. DC IN - Conecte un adaptador de corriente standard de 9 V DC / 300 mA con una clavija con punta central negativa.
7. USB – Conecte esta toma a un ordenador usando un cable USB mini para actualizaciones de firmware.
8. PHONES - Conecte unos auriculares con una clavija stereo de 3,5 mm (½"). Incluye AMP MODEL con CAB SIM.
9. NORMAL – Le permite ajustar la ganancia para la ruta de señal "normal" del amplificador modelado.

10. BRILLIANT – Esto ajusta la ganancia para la ruta de señal "brilliant" (brillante) del amplificador modelado.

11. LEVEL – Ajusta el nivel de salida con un control independiente para cada canal.
    Cuidado: Los pedales AMPWORX disponen de una gran cantidad de nivel de salida.

12. BASS – Esto ajusta el nivel de las frecuencias súper graves dentro del sonido global.
13. TREBLE – Esto ajusta el nivel de las frecuencias agudas dentro del sonido global.
14. CUT - Esto controla el corte de agudos (filtro pasabajos) en la sección de etapa de potencia del amplificador emulado.
15. BOOST FOOTSWITCH – Pulse este pedal para activar/desactivar el realce de ganancia. El piloto se iluminará cuando el realce esté activo.
16. CHANNEL FOOTSWITCH – Púlselo para cambiar entre los canales verde (limpio) y rojo (solista) en el modo de doble canal.

Pulselo para activar/desactivar el pedal en el modo bypass

1. BOOST + CHANNEL - Pulse a la vez ambos pedales para cambiar entre los modos de pedal.

Para más detalles, vea "Modos de pedal".

MODOS DE PEDAL

Su pedal AMPWORX tiene dos modos de pedal distintos; el modo de canal dual y el modo bypass, que harán que cambie la función del pedal CHANNEL.

Pulse simultáneamente ambos pedales para cambiar entre los distintos modos de pedal.

Los dos pilotos parpadearán en ROJO para el modo DUAL CHANNEL o en VERDE para el modo BYPASS.

Modo de canal dual

En este modo, el pedal CHANNEL cambiará entre los canales verde y rojo del modelo de amplificador. En este modo su pedal AMPWORX siempre estará activo.

Tanto el canal rojo como el verde del DC30 PREAMP son combinaciones modeladas del canal Normal y el Brilliant del VOX AC30*. El canal rojo tiene un ajuste de sonido ligeramente distinto al del canal verde.

El modo de canal dual es el modo por defecto cuando la unidad sale de fábrica.

Modo bypass

En este modo Bypass, el pedal CHANNEL activará o desactivará el pedal.

El último canal que haya seleccionado en el modo de canal dual será el que estará activo en este modo bypass.

Introduction

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community. musictribe.com/pages/support#warranty.
