DC30 - Pedale effetti chitarra TC ELECTRONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pedale per effetti chitarra (simulazione amplificatore)
Marca	TC Electronic
Modello	DC30
Dimensioni (circa)	125 x 70 x 50 mm
Peso (circa)	0,5 kg
Alimentazione	9 Vcc / 300 mA, centrale negativa
Ingresso	Jack 6,35 mm strumento
Uscite	OUT (Jack 6,35 mm senza simulazione), DI (XLR con simulazione cassa), PHONES (minijack stereo)
Connettività aggiuntiva	USB mini-B (aggiornamento firmware)
Modellazione	Amplificatore VOX AC30 Top Boost® e cassa Celestion Alnico Blue 2x12
Canali	Normal (verde) e Brilliant (rosso) con impostazioni indipendenti
Boost integrato	Sì, con selettore PRE/POST e regolazione del guadagno
Equalizzazione	Bassi, Alti, Cut (filtro passa-basso)
Modalità operative	Dual Channel (alternanza canali) o Bypass (attivazione/disattivazione)
Pulizia	Panno asciutto
Avvertenze di sicurezza	Non utilizzare vicino a liquidi, garantire una ventilazione, evitare fonti di calore
Garanzia	Garanzia limitata (vedere sito Music Tribe)
Paese di origine	Non specificato (probabilmente prodotto in Cina)

Domande frequenti - DC30 TC ELECTRONIC

Quale alimentazione usare per il pedale DC30?

Utilizzare un alimentatore 9 Vcc / 300 mA con polarità centrale negativa. Non utilizzare altri tipi di alimentazione.

Come passare dalla modalità Dual Channel alla modalità Bypass?

Premere contemporaneamente i due footswitch BOOST e CHANNEL. I LED lampeggiano in rosso per Dual Channel e in verde per Bypass. Rilasciare per confermare.

Qual è la differenza tra i canali Normal e Brilliant?

Il canale Normal (verde) offre un suono pulito classico, mentre il canale Brilliant (rosso) ha una firma sonora leggermente più acuta e satura, simulando rispettivamente i canali Normal e Brilliant del VOX AC30.

Come usare il boost integrato?

Attivare il boost con il footswitch BOOST. Il selettore PRE/POST sul retro permette di scegliere se il boost agisce prima dell'amplificatore (più guadagno e medi) o dopo (aumento del volume senza colorazione). Il potenziometro BOOST GAIN regola il livello massimo di guadagno.

Posso collegare il pedale direttamente a un mixer o a un'interfaccia audio?

Sì, utilizzare l'uscita DI (XLR) che integra la simulazione di cassa Celestion. Collegarla a un ingresso microfono o linea.

Come collegare le cuffie?

Collegare le cuffie stereo all'uscita PHONES (minijack 3,5 mm). Il segnale include la simulazione di altoparlante per l'ascolto privato.

Quali impostazioni sono indipendenti per canale?

Le impostazioni di guadagno (NORMAL e BRILLIANT), LEVEL, EQ (BASSI, ALTI, CUT) e il riverbero (se presente) vengono salvati indipendentemente per ogni canale. Le impostazioni sul retro (BOOST GAIN, PRE/POST) sono globali.

Come aggiornare il firmware?

Collegare il pedale a un computer tramite la porta USB mini-B con il cavo fornito. Visitare il sito di TC Electronic per scaricare l'utilità e gli aggiornamenti.

Il pedale può essere usato in True Bypass?

No, la modalità Bypass disattiva la modellazione ma il segnale rimane elaborato dal circuito elettronico. Per un bypass completo, sarebbe necessario un looper esterno.

Cosa fare in caso di problemi di suono o funzionamento?

Verificare l'alimentazione, i cavi e le impostazioni. Consultare il manuale completo per le avvertenze di sicurezza. Se il problema persiste, contattare il supporto tramite community.musictribe.com.

MANUALE UTENTE DC30 TC ELECTRONIC

sicurezza importanti

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti

gli avvisi.

1. Applicare tutte le istruzioni.

2. Non utilizzare questo

dispositivo vicino l'acqua.

1. Pulire esclusivamente con un panno asciutto.

2. Non bloccare le aperture

di ventilazione. Installare in

conformità con le istruzioni del produttore.

1. Non installare vicino a

fonti di calore come radiatori,

termoregolatori, stufe o altri

apparecchi (inclusi amplificatori) che producono calore.

1. Utilizzare esclusivamente

dispositivi/accessori specificati dal produttore.

1. Utilizzare solo

carrelli, supporti,

treppiedi, staffe o

ti dal produttore o

venduti con l'apparecchio.

Utilizzando un carrello, prestare

attenzione quando si sposta la

combinazione carrello/

apparecchio per evitare lesioni

dovute al ribaltamento.

11.

Smaltimento corretto

di questo prodotto

questo simbolo indica

che questo

dispositivo non deve essere

smaltito insieme ai rifiuti

domestici, secondo la Direttiva

RAEE (2012/19 / UE) e la vostra

legislazione nazionale. Questo

prodotto deve essere portato in

un centro di raccolta autorizzato

per il riciclaggio di rifiuti di

apparecchiature elettriche ed

elettroniche (RAEE). La cattiva

gestione di questo tipo di rifiut

potrebbe avere un possibile

impatto negativo sull'ambiente e

sulla salute umana a causa di

sostanze potenzialmente

pericolose che sono

generalmente associate alle

apparecchiature elettriche ed

elettroniche. Nello stesso tempo

la vostra collaboraz

corretto smaltimento di questo

produotto contribuira all utilizzo

efficiente delle risorse naturali. Por ulteriori informazioni su d'au

è possibile trasportare le

apparecchiature per il riciclaggio

vi invitiamo a contattare l'ufficio

comunale locale o il servizio di

raccolta dei rifiuti domestici.

1. Non installare in uno spazio

ristretto, come in una libreria o in

una struttura simile.

1. Non collocare sul dispositivo

fonti di fiamme libere, come

candele accese.

NL Belangrijke

Congratulazioni per aver acquistato il pedale DC30 PREAMP. In questa unità troverete una simulazione digitale realistica dell'amplificatore a valvole 1965 VOX AC30 Top Boost*, creata usando l'esclusiva tecnologia di modeling AMPWORX di TC Electronics. Ogni dettaglio dell'amplificatore valvolare originale è stato ricreato con grande cura nei minimi particolari dai tecnici progettisti di TC, fino all'ultimo componente del circuito, per offrirvi la migliore esperienza possibile di modeling di amplificatori digitali.

*VOX AC30 e VOX AC30 Top Boost sono marchi o marchi registrati di VOX Amplification Ltd.

Celestion CAB SIM (simulazione)

Per fornirvi una soluzione "tipo DI" della pedaliera pronta per la connessione a impianti, interfacce di audio e cuffie abbiamo collaborato con i migliori del settore e vi abbiamo fornito la IR (risposta all'impulso) Celestion Digital ufficiale di un combo 2x12 Celestion Alnico Blue, che pertanto è pronta per essere usata immediatamente tramite le uscite DI e cuffia dedicate.

Custom MODS

Cosa sarebbe un bellissimo amplificatore valvolare vintage senza un paio di mod boutique fatte a mano? Con questo spirito, abbiamo aggiunto alcune modifiche custom shop molto ricercate e basate su mod di leggendari costruttori di amplificatori.

- BOOST – DC30 è fornito con una dotazione completa di controlli incluso un booster che può essere attivato e disattivato tramite l'interruttore BOOST. Sul pannello posteriore del pedale troverete un interruttore PRE/POST che consente di scegliere il tipo di booster desiderato.

1. PRE – In PRE il booster agirà come un pedale overdrive vintage prima del modello di amplificatore, fornendo più guadagno e una forte campana centrale. Perfetto per assoli e spingere il modello di amplificatore aggiungendo più drive.

2. POST – In POST il booster sarà un aumento del volume completamente pulito, senza modifiche al timbro o alla sensazione del modello di amplificatore, diventa solo più forte.

- BOOST GAIN – Nel pannello posteriore del pedale c'è una manopola di controllo globale "impostata e dimenticata" per personalizzare la quantità di guadagno del booster.

24 25 Quick Start Guide DC30 PREAMP

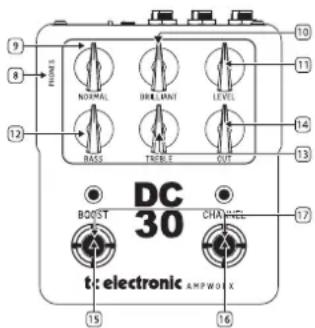

Controlli

NOTA: tutti i controlli del pannello posteriore del pedale sono globali e non salvati per ogni canale. Destinati ad essere "impostati e dimenticati".

NOTA: tutti i valori dei controlli del pannello superiore del pedale e lo stato del pedale REVERB sono indipendenti per ogni canale e salvano automaticamente le loro impostazioni quando si passa da un canale all'altro.

1. IN – Collegiate lo strumento a questa presa usando un cavo per strumenti con un jack sbilanciato da 6,35 mm (¼").
2. OUT – Uscita con segnale di modeling dell'amplificatore ma senza simulazione del cabinet. Da collegare all'amplificatore di potenza dedicato, all'amplificatore FX RETURN, all'ingresso dell'amplificatore o al loader IR (Risposta all'impulso) esterno.
3. DI (CAB SIM) – Uscita modeling dell'amplificatore insieme all'Impulse Response del cabinet ufficiale Celestion per l'ingresso diretto a un'interfaccia audio, un cabinet FRFR (full range) o un impianto PA.
4. BOOST GAIN – Controlla la quantità di guadagno che è aggiunta quando viene attivato il circuito boost.
5. BOOST (PRE/POST) – Questo interruttore controlla se il boost è applicato prima dell'amplificatore (PRE), per una maggiore distorsione, o dopo l'amplificatore (POST), per un aumento del volume.
6. DC IN – Collegamento per un alimentatore standard da 9V c.c./300 mA con connettore negativo al pin centrale.
7. USB – Collegamento con il computer tramite il cavo mini-USB fornito per gli aggiornamenti del firmware.
8. PHONES — Collegamento per la cuffia tramite mini-jack stereo da 3,5mm. Comprende AMP MODEL con CAB SIM.
9. NORMAL – Imposta il guadagno per il percorso del segnale normal del modello di amplificatore.

10. BRILLIANT – Imposta il guadagno per il percorso del segnale brilliant del modello di amplificatore.

11. LEVEL – Imposta il livello di uscita con controllo indipendente per canale.

Attenzione: i pedali AMPWORX forniscono un forte livello di uscita.

1. BASS – Regola il livello delle frequenze basse all'interno dell'EQ.

2. TREBLE – Regola il livello delle frequenze della gamma alta all'interno dell'EQ.

3. CUT – Controlla il taglio degli alti (filtro passa-basso) nella sezione dell'amplificatore di potenza emulato.

4. BOOST FOOTSWITCH – Premete questo interruttore a pedale per attivare/disattivare l'aumento del guadagno. Il LED si accende quando il boost è attivo.

5. CHANNEL FOOTSWITCH – Premete per alternare tra i canali Verde (pulito) e Rosso (principale) in modalità Dual Channel.

Premere per attivare/disattivare il pedale in modo Bypass.

1. BOOST + CHANNEL – Premete contemporaneamente entrambi i pedali per cambiare tra le modalità del pedale.

Per ulteriori dettagli leggete "Modi degli interruttori".

MODI DEGLI INTERRUTTORI

Il pedale AMPWORX ha due modi diversi: Dual Channel Mode e Bypass Mode, che cambieranno la funzione dell'interruttore CHANNEL.

Premete contemporaneamente entrambi gli interruttori per passare da un modo all'altro.

Entrambi i LED lampeggeranno in ROSSO nel Dual Channel Mode o in VERDE nel Bypass Mode.

Dual Channel Mode

Nel Dual Channel Mode l'interruttore CHANNEL altema tra i canali verde e rosso del modeling di amplificatore. In questo modo il pedale AMPWORX è sempre attivo.

Sia il canale Verde che il canale Rosso del DC30 PREAMP sono combinazioni modellate del canale Normal e del canale Brilliant del VOX AC30*. Il canale Rosso ha un timbro leggermente diverso rispetto al canale verde.

Il Dual Channel Mode è il modo di default quando accendete il pedale.

Bypass Mode

Nel Bypass Mode l'interruttore CHANNEL attiva/disattiva il pedale.

L'ultimo canale selezionato nel modo Dual Channel è quello che sarà attivo quando il pedale è nel Bypass Mode.

Introductie

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musictribe.com/pages/support#warranty.
