Produkttyp	Gitarreneffektpedal (Verstärkersimulation)
Marke	TC Electronic
Modell	DC30
Abmessungen (ca.)	125 x 70 x 50 mm
Gewicht (ca.)	0,5 kg
Stromversorgung	9 V Gleichstrom / 300 mA, Minuspol innen
Eingang	Klinke 6,35 mm Instrument
Ausgänge	OUT (Klinke 6,35 mm ohne Simulation), DI (XLR mit Boxensimulation), PHONES (Miniklinke Stereo)
Zusätzliche Anschlüsse	USB mini-B (Firmware-Update)
Modellierung	VOX AC30 Top Boost® Verstärker und Celestion Alnico Blue 2x12 Box
Kanäle	Normal (grün) und Brilliant (rot) mit unabhängigen Einstellungen
Integrierter Boost	Ja, mit PRE/POST-Schalter und Gain-Regler
Equalizer	Bass, Treble, Cut (Tiefpassfilter)
Betriebsmodi	Dual Channel (Kanalwechsel) oder Bypass (Aktivierung/Deaktivierung)
Reinigung	Trockenes Tuch
Sicherheitshinweise	Nicht in der Nähe von Flüssigkeiten verwenden, für Belüftung sorgen, Wärmequellen vermeiden
Garantie	Eingeschränkte Garantie (siehe Music Tribe Website)
Herkunftsland	Nicht angegeben (wahrscheinlich in China hergestellt)

Häufig gestellte Fragen - DC30 TC ELECTRONIC

Welches Netzteil für das DC30 Pedal verwenden?

Verwenden Sie ein Netzteil 9 V Gleichstrom / 300 mA mit Minuspol innen. Keine anderen Netzteile verwenden.

Wie wechselt man vom Dual Channel in den Bypass-Modus?

Drücken Sie gleichzeitig die beiden Fußschalter BOOST und CHANNEL. Die LEDs blinken rot für Dual Channel und grün für Bypass. Loslassen zur Bestätigung.

Was ist der Unterschied zwischen den Kanälen Normal und Brilliant?

Der Normal-Kanal (grün) bietet einen klassischen sauberen Klang, während der Brilliant-Kanal (rot) eine etwas höhere und gesättigtere Klangsignatur hat, die die Normal- und Brilliant-Kanäle des VOX AC30 simuliert.

Wie verwende ich den integrierten Boost?

Aktivieren Sie den Boost mit dem Fußschalter BOOST. Der PRE/POST-Schalter auf der Rückseite bestimmt, ob der Boost vor dem Verstärker (mehr Gain und Mitten) oder danach (Lautstärkeerhöhung ohne Klangfärbung) wirkt. Der BOOST GAIN-Regler stellt die maximale Verstärkung ein.

Kann ich das Pedal direkt an ein Mischpult oder Audio-Interface anschließen?

Ja, verwenden Sie den DI-Ausgang (XLR) mit integrierter Celestion Boxensimulation. Schließen Sie ihn an einen Mikrofon- oder Line-Eingang an.

Wie schließe ich Kopfhörer an?

Schließen Sie Ihren Stereokopfhörer an den PHONES-Ausgang (3,5 mm Miniklinke) an. Das Signal enthält die Lautsprechersimulation für privates Hören.

Welche Einstellungen sind pro Kanal unabhängig?

Die Einstellungen von Gain (NORMAL und BRILLIANT), LEVEL, EQ (BASS, TREBLE, CUT) und Reverb (falls vorhanden) werden für jeden Kanal unabhängig gespeichert. Die Einstellungen auf der Rückseite (BOOST GAIN, PRE/POST) sind global.

Wie aktualisiere ich die Firmware?

Schließen Sie das Pedal mit dem mitgelieferten Kabel über den USB-mini-B-Anschluss an einen Computer an. Besuchen Sie die TC Electronic Website, um das Dienstprogramm und Updates herunterzuladen.

Kann das Pedal im True-Bypass-Modus verwendet werden?

Nein, der Bypass-Modus deaktiviert die Modellierung, aber das Signal wird weiterhin durch den elektronischen Schaltkreis verarbeitet. Für einen vollständigen Bypass wäre ein externer Looper erforderlich.

Was tun bei Problemen mit Ton oder Funktion?

Überprüfen Sie die Stromversorgung, Kabel und Einstellungen. Lesen Sie die vollständige Anleitung für Sicherheitshinweise. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support über community.musictribe.com.

BEDIENUNGSANLEITUNG DC30 TC ELECTRONIC

Sicherhteitshinweise
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alle
Warnhinweise.
4. Befolgen Sie alle
Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät mit einem trockenen Tuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
9. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Stative, Halter oder

Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

EN

ES

FR

DE

4 5 Quick Start Guide DC30 PREAMP

1. Korrekte

Entsorgung dieses

Produkts: Dieses

Symbol weist darauf

hin, das Produkt

entsprechend der WEEE Direktive

(2012/19/EU) und der jeweiligen

nationalen Gesetze nicht

zusammen mit Ihren

Haushaltsabfällen zu entsorgen.

Dieses Produkt sollte bei einer

autorisierten Sammelstelle für

Recycling elektrischer und

elektronischer Geräte (EEE)

abgegeben werden. Wegen

bedenklicher Substanzen, die

generell mit elektrischen und

elektronischen Geräten in

Verbindung stehen, könnte eine

unsachgemäße Behandlung

dieser Abfallart eine negative

Auswirkung auf Umwelt und

Gesundheit haben. Gleichzeitig

gewahrleistet Ihr Beitrag zur

richtigen Entsorgung dieses

Produkts die effektive Nutzung

naturlicher Ressourcen. Fur

weitere Informationen zur

Entsorgung Ihrer Geräte bei einer

Recycling-Stelle nehmen Sie bit

Kontakt zum zustandigen

stadtischen Büro,

Entsorgungsamt oder zu Ihrem

Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät

nicht in einer beengten

Umgebung, zum Beispiel

Bücherregal oder ähnliches.

1. Stellen Sie keine

Gegenstände mit offenen

Flammen, etwa brennende

Kerzen, auf das Gerät.

PT Instruções de

Seguranç Importantes

driepoot, de beugel of tafel die

die in elektrische en

Herzlichen Glückwunsch zum Kauf des DC30 PREAMP-Pedals. Dieses Gerät bietet Ihnen eine naturgetreue digitale Simulation eines 1965 VOX AC30 Top Boost*-Röhrenverstärkers, die mit der einzigartigen AMPWORX-Modellierungstechnologie von TC Electronics erstellt wurde. Jedes Detail des originalen Röhrenverstärkers wurde von den TC-Tontechnikern liebevoll und minutiös nachgebildet, bis hin zur kleinsten Komponente in der Schaltung. Erleben Sie das beste digitale Amp Modeling auf dem Markt.

*VOX AC30 und VOX AC30 Top Boost sind Warenzeichen oder eingetragene Warenzeichen von VOX Amplification Ltd.

Celestion CAB SIM (Boxensimulation)

Um Ihnen eine DI-fähige Pedalboard-Lösung für den Anschluss an PA-Systeme, Recording-Interfaces und Kopfhörer zu bieten, haben wir uns mit den Besten der Branche zusammengetan und die offizielle Celestion Digital-Impulsantwort eines 2x12 Celestion Alnico Blue-Combos erstellt, damit er über die jeweiligen DI- und Kopfhörerausgänge sofort einsatzbereit ist.

Spezielle MODS

Was wäre ein schöner Vintage-Röhrenverstärker ohne ein paar hochwertige handgefertigte Modifikationen? In diesem Sinne haben wir einige sehr gefragte Custom Shop-Modifikationen hinzugefügt, die auf Verbesserungen von legendären Verstärkerentwicklern basieren.

- BOOST – DC30 verfügt über einen Booster, der mit dem BOOST-Fußschalter ein- und ausgeschaltet werden kann. Auf der Pedalrückseite finden Sie einen PRE/POST-Kippschalter, mit dem Sie den gewünschten Booster-Typ auswählen können.

1. PRE – Im PRE-Modus wirkt der Booster wie ein vintage Overdrive-Pedal, das vor das Verstärkermodell geschaltet ist und mehr Gain sowie eine deutliche Mittenbetonung liefert. Perfekt für Soli und um das Verstärkermodell zu pushen und mehr Drive hinzuzufügen.
2. POST – Im POST-Modus bewirkt der Booster eine reine Pegelanhebung, ohne den Klang oder das Feeling des Verstärkermodells zu verändern, es wird nur lauter.
3. BOOST GAIN – Auf der Pedalrückseite befindet sich ein globaler "Set & Forget"-Regler, mit dem die Verstärkung des Boosters eingestellt werden kann.

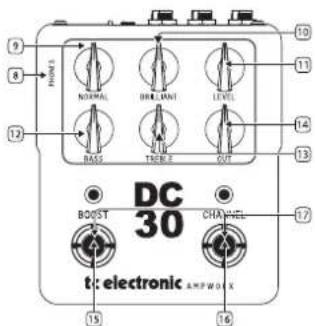

Bedienelemente

HINWEIS: Alle rückseitigen Regler des Pedals wirken global und werden nicht pro Kanal gespeichert. Einfach "Set and Forget".

9 8 NORMAL 10 NORMAL 11 LEVEL 12 BASS TICKER 13 OUT DC 30 BOOST CHA 17 CHANNEL t: electronic AMP W 0 X 15 16

HINWEIS: Alle Werte der oberseitigen Regler und der Status des REVERB-Fußschalters sind separat pro Kanal wählbar und werden automatisch gespeichert, wenn Sie zwischen den Kanälen wechseln.

1. IN – Schließen Sie Ihr Instrument über ein Instrumentenkabel mit 6,3 mm TS-Stecker an diese Buchse an.
2. OUT – gibt das Amp Model ohne Lautsprechersimulation aus. Für den Anschluss an einen dedizierten Endverstärker, Amp FX RETURN, Verstärkereingang oder externen IR-Loader (Impulse Response).
3. DI (CAB SIM) – gibt das Amp Model zusammen mit der offiziellen Celestion Impulse Response-Lautsprecherbox für die direkte Einspeisung in ein Audio-Interface, eine FRFR-Box (Full Range) oder ein PA-System aus.
4. BOOST GAIN – Steuert die Höhe der Verstärkung bei Aktivierung der Boost-Schaltung.
5. BOOST (PRE/POST) – Dieser Schalter steuert, ob der Boost vor dem Verstärker (PRE) für mehr Verzerrung oder nach dem Verstärker (POST) für eine Pegelanhebung eingesetzt wird.
6. DC IN – Zum Anschließen an eine standardmäßige 9 VDC / 300 mA Spannungsversorgung mit negativem Mittelpol.
7. USB – Verbinden Sie das Gerät über das mitgelieferte Mini USB-Kabel mit einem Computer, um die Firmware zu aktualisieren.
8. PHONES – Zum Anschließen von Kopfhörem mit 3,5 mm Stereoklinke. Einschließlich AMP MODEL mit CAB SIM.
9. NORMAL – stellt die Verstärkung für den "normalen" Signalweg des Verstärkermodells ein.

10. BRILLIANT – stellt die Verstärkung für den "brillanten" Signalweg des Verstärkermodells ein.

11. LEVEL – regelt den Ausgangspegel bei unabhängiger Steuerung pro Kanal.
    Achtung: AMPWORX-Pedale haben einen hohen Ausgangspegel.

12. BASS – regelt den Pegel der tiefen Frequenzen im Tonestack.
13. TREBLE – regelt den Pegel der hohen Frequenzen im Tonestack.
14. CUT – regelt die Höhenabsenkung (Tiefpassfilter) in der Endstufensektion des emulierten Verstärkers.
15. BOOST FOOTSWITCH – Drücken Sie diesen Fußschalter, um den Gain-Boost zu aktivieren/deaktivieren. Die LED leuchtet, wenn die Verstärkung aktiviert ist.
16. CHANNEL FOOTSWITCH – Drücken Sie diesen Fußschalter, um im Zweikanalmodus zwischen dem grünen (Clean) und dem roten (Lead) Kanal umzuschalten.
    Drücken Sie diese Taste, um das Pedal im Bypass-Modus ein-/auszuschalten.
17. BOOST + CHANNEL – Drücken Sie beide Fußschalter gleichzeitig, um zwischen den Fußschaltermodi zu wechseln.
    Siehe "Fußschaltermodi" für weitere Einzelheiten.

FUSSSCHALTER-MODI

Ihr AMPWORX-Pedal verfügt über zwei

verschiedene Fußschalter-Modi: den Dual

Channel-Modus und den Bypass-Modus, die die Funktion des CHANNEL-Fußschalters ändern.

Drücken Sie beide Fußschalter gleichzeitig, um zwischen diesen Modi zu wechseln.

Beide LEDs blinken ROT im DUAL CHANNEL-MODUS oder GRÜN im BYPASS-MODUS.

Dual Channel-Modus

Im Zweikanal-Modus schaltet der CHANNEL

Fußschalter zwischen dem grünen und dem roten Kanal des Amp Models um. In diesem Modus ist Ihr AMPWORX-Pedal immer eingeschaltet.

Sowohl der grüne als auch der rote Kanal im DC30 PREAMP sind modellierte Kombinationen aus dem Normal-Kanal und dem Brilliant-Kanal des VOX AC30*. Der rote Kanal hat ein etwas anderes Voicing als der grüne Kanal.

Der Zweikanalmodus ist voreingestellt, wenn Sie Ihr Pedal auspacken.

Bypass-Modus

Im Bypass-Modus schaltet der CHANNEL

Fußschalter das Pedal ein/aus.

Der zuletzt im Dual Channel-Modus gewählte Kanal ist aktiv, wenn das Pedal im Bypass-Modus ist.

Introdução

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty.
