MANUALE UTENTE Dual Wreck TC ELECTRONIC

sicurezza importanti

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni.

5. Non utilizzare questo dispositivo vicino l'acqua.

6. Pulire esclusivamente con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
9. Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

1. Utilizzare solo

carrelli, supporti,

treppiedi, staffe o

ti dal produttore o

l'apparecchio.

Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

Smaltimento corretto di questo prodotto: questo simbolo indica che questo

dispositivo non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il ricidaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di

sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici. 12. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile. 13. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.

Congratulazioni per aver acquistato il pedale DUAL WRECK PREAMP. In questa unità troverete una simulazione digitale realistica dell'amplificatore a valvole 1995 Revision G Dual Rectifier*, creata usando l'esclusiva tecnologia di modeling AMPWORX di TC Electronics. Ogni dettaglio dell'amplificatore valvolare originale è stato ricreato con grande cura nei minimi particolari dai tecnici progettisti di TC, fino all'ultimo componente del circuito, per offrirvi la migliore esperienza possibile di modeling di amplificatori digitali.

*Mesa/Boogie e Dual Rectifier sono marchi o marchi registrati di Gibson Brands, Inc.

Celestion CAB SIM (simulazione)

Per fomirvi una soluzione "tipo DI" della pedaliera pronta per la connessione a impianti, interfacce di audio e cuffie abbiamo collaborato con i migliori del settore e vi abbiamo fornito la IR (risposta all'impulso) Celestion Digital ufficiale di un cabinet 4 x 12 Celestion V30, che pertanto è pronta per essere usata immediatamente tramite le uscite DI e cuffia dedicate.

Custom MODS

Cosa sarebbe un bellissimo amplificatore valvolare vintage senza un paio di mod boutique fatte a mano? Con questo spirito, abbiamo aggiunto alcune modifiche custom shop molto ricercate e basate su mod di leggendari costruttori di amplificatori.

• TIGHT – Questa funzione modifica le frequenze inferiori di DUAL WRECK in modo da poter trovare un buon compromesso tra basse potenti e suono consistente. Il circuito originale del segnale è mantenuto con questo parametro a 0.

• BOOST – DUAL WRECK è fornito con una dotazione completa di controlli incluso un booster che può essere attivato e disattivato tramite l'interruttore BOOST. Sul pannello posteriore del pedale troverete un interruttore PRE/POST che consente di scegliere il tipo di booster desiderato.

• PRE – In PRE il booster agirà come un pedale overdrive vintage prima del modello di amplificatore, fornendo più guadagno e una forte campana centrale. Perfetto per assoli e spingere il modello di amplificatore aggiungendo più drive.

• POST – In POST il booster sarà un aumento del volume completamente pulito, senza modifiche al timbro o alla sensazione del modello di amplificatore, diventa solo più forte.

24 25 Quick Start Guide DUAL WRLCK PREAMP

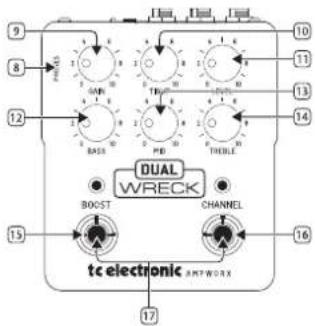

Controlli

NOTA: tutti i controlli del pannello posteriore del pedale sono globali e non salvati per ogni canale. Destinati ad essere "impostati e dimenticati".

9 8 12 15 17 16 10 11 13 14 13 THRU THURLE DUAL WRECK BOOST CHANNEL tc electronic ANTWORK

NOTA: tutti i valori dei controlli del pannello superiore del pedale e lo stato del pedale REVERB sono indipendenti per ogni canale e salvano automaticamente le loro impostazioni quando si passa da un canale all'altro.

1. IN – Collegiate lo strumento a questa presa usando un cavo per strumenti con un jack sbilanciato da 6,35 mm (¼").
2. OUT –Uscita con segnale di modeling dell'amplificatore ma senza simulazione del cabinet. Da collegare all'amplificatore di potenza dedicato, all'amplificatore FX RETURN, all'ingresso dell'amplificatore o al loader IR (Risposta all'impulso) esterno.
3. DI (CAB SIM) – Uscita modeling dell'amplificatore insieme all'Impulse Response del cabinet ufficiale Celestion per l'ingresso diretto a un'interfaccia audio, un cabinet FRFR (full range) o un impianto PA.
4. PRESENCE – Questo controllo imposta la PRESENCE totale per entrambi i canali. La manopola PRESENCE, da "impostare e dimenticare", consente di regolare la brillantezza generale del suono per adattarlo al setup e agli altri dispositivi.
5. BOOST (PRE/POST) – Questo interruttore controlla se il boost è applicato prima dell'amplificatore (PRE), per una maggiore distorsione con +18 dB (canale verde) o +10 dB (canale rosso) di aumento del guadagno, o applicato dopo l'amplificatore (POST) per un aumento di volume di +4 dB.
6. DC IN – Presa per collegare un alimentatore standard da 9 V/≥300 mA. Alimentatore non incluso.
7. USB – Collegamento con il computer tramite il cavo mini-USB fornito per gli aggiornamenti del firmware.
8. PHONES – Collegamento per la cuffia tramite mini-jack stereo da 3,5 mm. Comprende AMP MODEL con CAB SIM.

9. GAIN – Imposta il guadagno in ingresso.

10. TIGHT – Imposta la quantità di bassi tagliati prima dell'amplificatore per migliorare la consistenza della distorsione complessiva.

11. LEVEL – Imposta il livello di uscita con controllo indipendente per canale.
    Attenzione: i pedali AMPWORX forniscono un forte livello di uscita.
12. BASS — Regola il livello delle frequenze basse all'interno dell'EQ.
13. MID – Regola il livello delle frequenze medie dell'EQ.
14. TREBLE – Regola il livello delle frequenze della gamma alta all'interno dell'EQ.
15. BOOST FOOTSWITCH – Premete questo interruttore a pedale per attivare/disattivare l'aumento del guadagno. Il LED si accende quando il boost è attivo.
16. CHANNEL FOOTSWITCH – Premete per alternare tra i canali Verde (pulito) e Rosso (principale) in modalità Dual Channel.
    Premere per attivare/disattivare il pedale in modo Bypass.
17. CHANNEL + BOOST – Premete contemporaneamente entrambi i pedali per cambiare tra le modalità del pedale.
    Per ulteriori dettagli leggete "Modi degli interruttori".

MODI DEGLI INTERRUTTORI

Il pedale AMPWORX ha due modi diversi: Dual Channel Mode e Bypass

Mode, che cambieranno la funzione dell'interruttore CHANNEL.

Premete contemporaneamente entrambi gli interruttori per passare da un modo all'altro.

Entrambi i LED lampeggeranno in ROSSO nel Dual Channel Mode o in VERDE nel Bypass Mode.

Dual Channel Mode

Nel Dual Channel Mode l'interruttore CHANNEL alterma tra i canali verde e rosso del modeling di amplificatore. In questo modo il pedale AMPWORX è sempre attivo.

Sia il canale Verde che il canale Rosso del DC30 PREAMP sono combinazioni modellate del canale Normal e del canale Brilliant del VOX AC30*. Il canale Rosso ha un timbro leggermente diverso rispetto al canale verde.

Il Dual Channel Mode è il modo di default quando accendete il pedale.

Bypass Mode

Nel Bypass Mode l'interruttore CHANNEL attiva/disattiva il pedale.

L'ultimo canale selezionato nel modo Dual Channel è quello che sarà attivo quando il pedale è nel Bypass Mode.

Introductie

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musictribe.com/pages/support#warranty.
