MODE D'EMPLOI NXPTZT SERIES2 Videotec

Caméra PTZ single ou dual vision, pour applications onshore/offshore maritimes et industrielles

1 À propos de ce mode d'emploi....7

1.1 Conventions typographiques....7

2 Notes sur le copyright et informations sur les marques de commerce....7

3 Normes de sécurité ....7

4 Identification 10

4.1 Description et désignation du produit.... 10

4.2 Marquage du produit....10

4.2.1 Contrôle du marquage....10

5 Versions....11

5.1 Caméra Day/Night.... 11

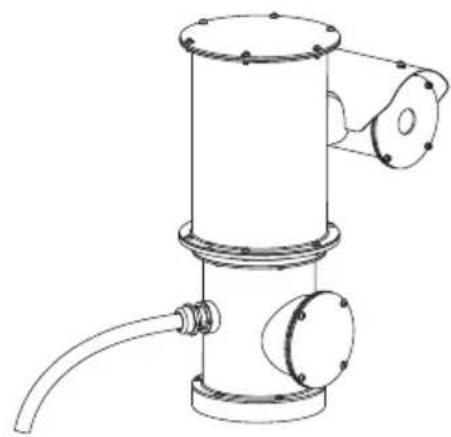

5.2 Caméra thermique radiométrique 11

5.3 Dual Vision avec caméra Jour / Nuit et thermique radiométrique.... 11

5.4 Identification du modèle....12

6 Préparation du produit en vue de l'utilisation....14

6.1 Précautions de sécurité avant l'utilisation 14

6.2 Déballage....14

6.3 Contenu 14

6.4 Élimination sans danger des matériaux d'emballage.... 14

6.5 Opérations à effectuer avant l'installation....15

6.5.1 Fixation sur parapet ou plafond 15

6.5.2 Fixation avec support mural....16

6.5.3 Fixation avec poteau ou module adaptateur angulaire 16

6.5.3.1 Fixation avec poteau.... 16

6.5.3.2 Fixation avec module angulaire....17

6.5.4 Fixation du toit pare-soleil 17

7.1 Champ d'utilisation....18

7.2 Méthodes d'installation 18

7.3 Connexion de la ligne d'alimentation....19

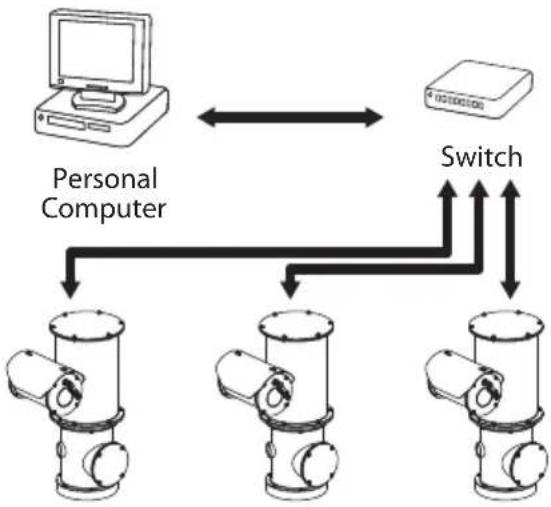

7.4 Branchement du câble Ethernet....19

7.5 Branchement aux alarmes et aux relais 20

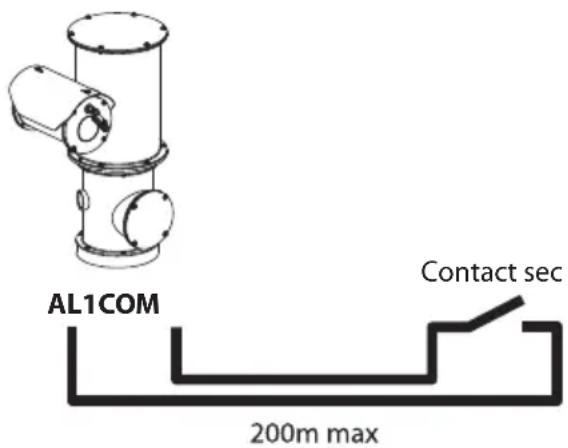

7.5.1 Branchement d'alarme avec contact sec....20

7.5.2 Branchement du relais 20

7.5.3 Branchement du système de lavage....20

8 Allumage....21

8.1 Premier allumage 21

9 Configuration....21

9.1 Adresse IP par défaut 21

9.2 Interface web 21

9.2.1 Premier accès aux pages web....21

10 Accessoires et supports 22

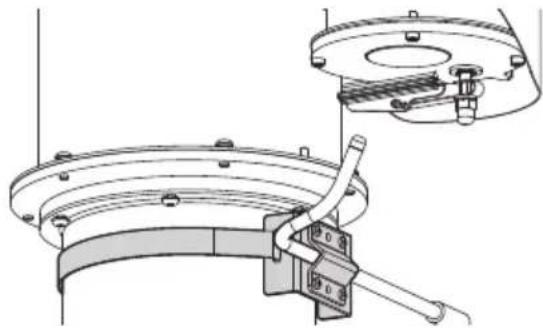

10.1 Système de lavage 22

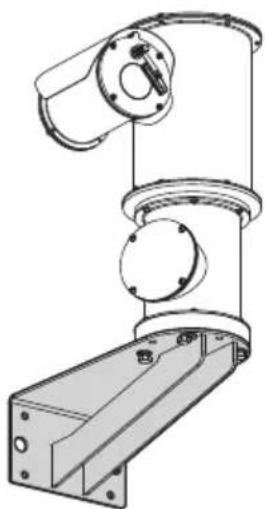

10.2 Support pour montage sur parapet ou plafond....22
10.3 Support fixation murale 22

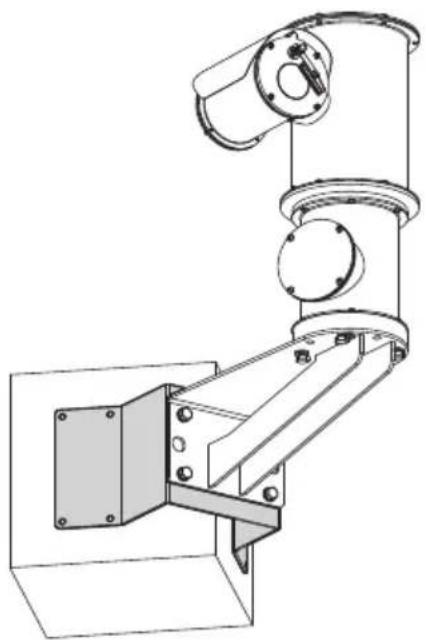

10.4 Adaptateur de fixation d'angle....23

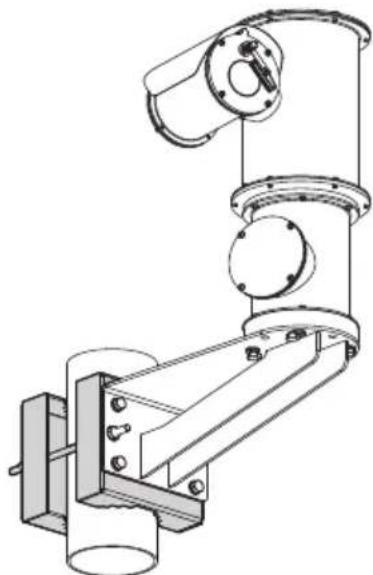

10.5 Collier de fixation sur poteau 23
10.6 Adaptateur pour le raccordement de la fibre optique ....23

11 Instructions de fonctionnement courant....24

12 Entretien 24

12.1 Maintenance ordinaire....24

12.1.1 Contrôle des câbles....24

12.2 Entretien extraordinaire....25

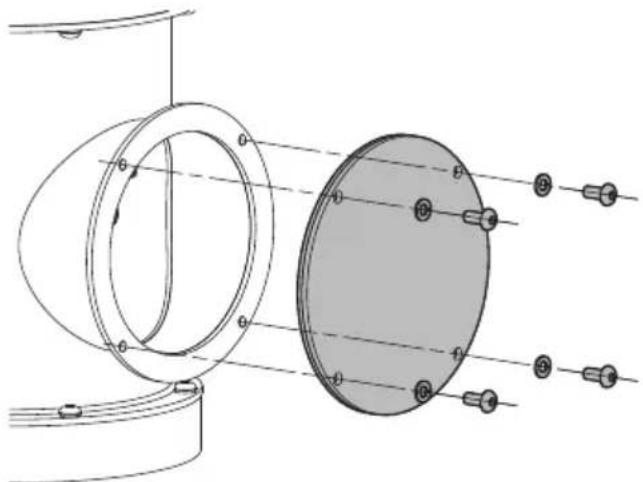

12.2.1 Remplacement des fusibles....25
12.2.2 Factory Default....25

13 Nettoyage 26

13.1 Nettoyage de la fenêtre....26
13.2 Nettoyage du produit ....26

14 Informations sur l'élimination et le recyclage 26

15 Dépannage....26

16 Données techniques 27

16.1 NXPTZ SERIES2 (NXPTZHD) 27

16.1.1 Mécanique....27
16.1.2 Fenêtres pour caisson....27
16.1.3 Électrique ....27
16.1.4 Réseau....27
16.1.5 Cybersecurity 27
16.1.6 Vidéo 27
16.1.7 Interface I/O....27
16.1.8 Caméras 28
16.1.9 Environnement....29
16.1.10 Certifications....29
16.1.11 Certifications - Applications marines....29

16.2 NXPTZR SERIES2 (NXPTZR) 29

16.2.1 Mécanique....29
16.2.2 Fenêtres pour caisson....29
16.2.3 Électrique....30
16.2.4 Réseau....30
16.2.5 Cybersecurity 30
16.2.6 Vidéo....30
16.2.7 Interface I/O 30
16.2.8 Caméras....31
16.2.9 Environnement....31
16.2.10 Certifications 31
16.2.11 Certifications - Applications marines 31

16.3 NXPTZT SERIES2 (NXPTZT) 31

16.3.1 Mécanique....31
16.3.2 Fenêtres pour caisson....31

16.3.3 Électrique....32
16.3.4 Réseau....32
16.3.5 Cybersecurity 32
16.3.6 Vidéo....32
16.3.7 Interface I/O 33
16.3.8 Caméras....33
16.3.9 Environnement....34
16.3.10 Certifications .... 34
16.3.11 Certifications - Applications marines....34
16.4 Caméras thermiques 35

17 Dessins techniques....37

1 À propos de ce mode d'emploi

Avant d'installer et d'utiliser ce produit, lire attentivement toute la documentation fournie. Garder le manuel à portée de main pour des consultations successives.

1.1 Conventions typographiques

DANGER!

Risque élevé.

Risque de choc électrique. Sauf indication contraire, sectionner l'alimentation avant de procéder à toute opération.

DANGER!

Danger mécanique.

Risque d'écrasement ou de cisaillement.

ATTENTION!

Risque moyen.

Opération extrêmement importante en vue d'un fonctionnement correct du système. Lire avec attention les opérations indiquées et s'y conformer rigoureusement.

REMARQUE

Description des caractéristiques du système.

Il est conseillé de procéder à une lecture attentive pour une meilleure compréhension des phases suivantes.

2 Notes sur le copyright et informations sur les marques de commerce

Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.

ONVIF® est une marque enregistrée d'Onvif, Inc.

3 Normes de sécurité

ATTENTION! Le circuit électrique auquel l'unité est reliée doit être équipé d'un interrupteur de protection bipolaire automatique de 20A max. La distance minimale entre les de l'interrupteur de protection contacts doit être de 3mm. L'interrupteur doit être équipé de protection contre le courant de défaut vers la terre (différentiel) et le surintensité (magnétothermique).

L'installation électrique doit être équipée d'un sectionneur de réseau facile à reconnaître et à utiliser en cas de nécessité.

ATTENTION! Parties mobiles dangereux. Ne pas approcher les doigts ou d'autres parties du corps.

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

ATTENTION! L'installation est du type TNV-1. Ne pas la connecter à des circuits SELV.

En cas de transport du dispositif, faire preuve d'une attention extrême. Tout arrêt brusque, dénivellations et chocs violents risque de l'endommager et d'entraîner des blessures.

- Le fabricant décline toute responsabilité pour les dommages éventuels dus à une utilisation non appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin. Le fabricant, cependant, ne peut assumer aucune responsabilité dérivant de l'emploi de celle là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.

• Sectionner l'alimentation avant de procéder à toute opération.
• Ne pas utiliser de câbles usés ou endommagés.
• Ne procéder sous aucun prétexte à des modifications ou des connexions non prévues dans ce manuel. L'utilisation d'appareils non adéquats peut comporter des dangers graves pour la sécurité du personnel et de l'installation.
• Utiliser uniquement des pièces de rechange d'origine. Les pièces non d'origine peuvent être source d'incendies, de choc électrique ou autres.
• Avant de procéder à l'installation, contrôler que le matériel fourni correspond à la commande et examiner les étiquettes de marquage (4.2 Marquage du produit, page 10).
• Cet appareil est conçu pour être fixé et relié de manière permanente sur un bâtiment ou une structure adéquate. L'appareil doit être fixé et relié de manière permanente avant d'effectuer toute opération.
• L'installation électrique doit être équipée d'un sectionneur de réseau facile à reconnaître et à utiliser en cas de nécessité.

• Ce produit appartient à la Classe A. Dans un milieu résidentiel ce produit peut être la cause de radioperturbations. Dans ce cas il est préferable de prendre des mésures appropriétées.

• Il faut, uniquement pour les produits marqués UL alimentés à 24Vac, utiliser un transformateur isolé UL listed TNV/ES1, conforme aux normes IEC/UL 60950-1 et IEC/UL 62368-1.

• La catégorie d'installation (ou catégorie de surtension) spécifie les niveaux de la tension de secteur correspondant à l'appareil. La catégorie dépend du lieu d'installation et du dispositif de protection contre les surtensions installé. En cas d'environnement industriel directement connecté aux circuits de dérivation du système d'alimentation, l'équipement est classé dans la catégorie d'installation III. Dans ce cas, un déclassement à la catégorie II est nécessaire. Peut être obtenu au moyen d'un transformateur d'isolement avec blindage électrostatique entre le primaire et le secondaire ou en utilisant des dispositifs de protection contre les surtensions (SPD), UL listed, entre la phase et le neutre et entre le neutre et la terre. Les dispositifs SPD UL cités doivent être prévus pour limiter les surtensions transitoires en mode répétitif et pour les conditions nominales de fonctionnement suivantes: Type 2 (dispositifs SPD reliés en permanence au côté charge du côté du dispositif de protection contre les surintensités) ; courant nominal de décharge (In) 20kA min. Exemples d'utilisation possible: FERRAZ SHAWMUT, ST23401PG-CN, ST240SPG-CN spécifiés pour 120Vac/240Vca, (In=20kA). La distance maximale entre installation et réduction est de 5m.

• Les matériels sont destinés à être installés dans des EMPLACEMENTS À ACCÈS RESTREINT de la part d'un personnel technique spécialisé.

• Pour être conforme aux règlements sur les chutes et les coupures de tension d'alimentation, veuillez utiliser un onduleur (UPS) approprié pour alimenter l'appareil.
• Le branchement à la terre de sécurité doit être effectué conformément aux dispositions d'installation locales.
• La borne de terre disponible dans le produit doit être connecté en permanence à la terre.
• Pour assurer la protection contre le risque d'incendie, remplacer les fusibles avec le même type et valeur. Les fusibles doivent être remplacer seulement par un personnel qualifié.
• Raccorder le système à une source d'alimentation conforme à celle figurant sur l'étiquette de marquage du produit. Avant de procéder à l'installation, vérifier que la ligne électrique est sectionnée. La tension d'alimentation doit être comprise dans les limites (±10%).
• L'appareil comprend des parties mobiles. S'assurer que l'unité est positionnée dans une zone non accessible pendant le fonctionnement. Appliquer l'étiquette fournie avec l'appareil près de l'objet et en position visible.

- Appliquer l'étiquette Parties mobiles dangereuses près de l'unité. (Fig. 5, page 14).

- Ne pas utiliser l'appareil en présence de substances inflammables.

- L'entretien du dispositif doit uniquement être effectué par un personnel qualifié. Durant les opérations d'entretien, l'opérateur est exposé au risque d'électrocution ou autres.

- Utiliser uniquement les accessoires indiqués par le fabricant. Toute modification non approuvée expressément par le fabricant entraînera l'annulation de la garantie.

- Avant de brancher tous les câbles de signalisation, vérifier que l'unité est correctement branché à la terre.

- En cas de transfert du dispositif de l'installation, toujours débrancher le câble de terre en dernier.

- Adopter les précautions utiles pour éviter d'endommager l'appareil à la suite de décharges électrostatiques.

- Manipuler avec soin l'unité, toute sollicitation mécanique importante risque de l'endommager.

- Accorder une attention particulière aux distances d'isolement entre la ligne d'alimentation et tous les autres câbles, dispositifs de protection contre la foudre compris.

4 Identification

4.1 Description et désignation du produit

Caméra PTZ single ou dual vision, pour applications onshore/offshore maritimes et industrielles.

NXPTZ SERIES2 offre une haute résistance à la corrosion et ne demande pas d'entretien, grâce à la précision maximale adoptée dans les processus de construction et à la structure solide en acier inox AISI 316L avec des surfaces micro-grenaillées et électropolies.

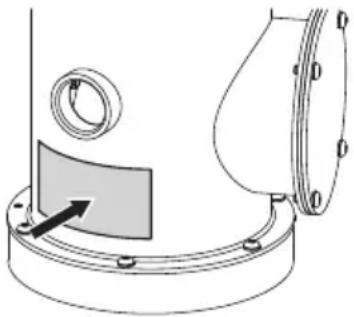

4.2 Marquage du produit

Une étiquette conforme au marquage CE est apposée sur le produit.

L'étiquette indique:

• Code d'identification du modèle.
• Tension d'alimentation (Volt).
- Fréquence (Hertz).
• Courant absorbé (Ampere).
- Degré de protection (IP).
- Numéro de série.

4.2.1 Contrôle du marquage

Avant de procéder à l'installation, contrôler que le matériel fourni correspond à la commande et examiner les étiquettes de marquage.

Ne procéder sous aucun prétexte à des modifications ou des connexions non prévues dans ce manuel. L'utilisation d'appareils non adéquats peut comporter des dangers graves pour la sécurité du personnel et de l'installation.

Pour de plus amples informations sur les versions et sur la codification du produit, veuillez consulter le chapitre correspondant (5 Versions, page 11).

5 Versions

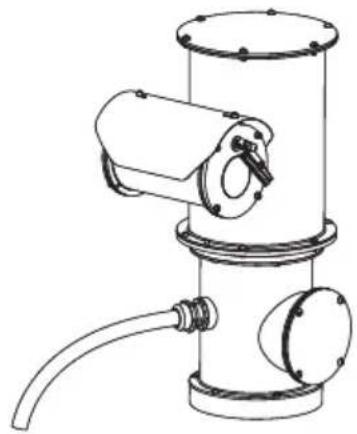

5.1 Caméra Day/Night

La version du produit avec caméra Jour / Nuit est équipée d'une caméra SONY ou d'une caméra à technologie Deluxe.

5.2 Caméra thermique radiométrique

La version du produit avec caméra radiométrique est équipée d'une caméra sensible à la chaleur à fonctions radiométriques ou radiométriques avancées.

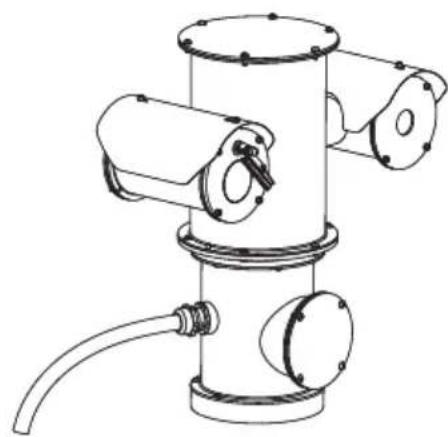

5.3 Dual Vision avec caméra Jour / Nuit et thermique radiométrique

La version du produit dual vision est équipée d'une caméra Jour / Nuit SONY et d'une caméra thermique à fonctions radiométriques ou radiométriques avancées.

5.4 Identification du modèle

FR - Français - Manuel d'instructions

NXPTZ SERIES2 - CHOIX DES CONFIGURATIONS
	Tension Caméra			Options Révision
NXPTZHD	1 230Vac	1 Caméra Super Low-Light FullHD Jour/Nuit 30X zoom	VW0Z0 0 Sans fonctions de analyses vidéo intégrées (sans VIDEO - TEC ANALYTICS)		C Conforme à ONVIF, Profil Q, Profil S et Profil T
	2 24Vac 2 Caméra SONY FCB-EV7520, FULL HD 1080p, 30x			V Avec fonctions de analyses vidéo intégrées (VIDEOTEC ANALYTICS)	J Conforme à ONVIF, Profil S et Profil T
	3 120Vac

Tab. 1 NXPTZ SERIES2 (NXPTZHD).

NXPTZR SERIES2 - CHOIX DES CONFIGURATIONS
	Tension	Caméra Thermique	Options		Révision	Fréquence
NXPTZR	1 230Vac	Y 6.5^ HFOV, Caméra thermique 50mm, 336x256	0 Caméra thermique avec fonctions radiométriques	0Z00	C Conforme à ONVIF, Profil Q, Profil S et Profil T	- 7.5Hz
	2 24Vac	A 9.3^ HFOV, Caméra thermique 35mm, 336x256	R Caméra thermique avec fonctions radiométriques avancées		J Conforme à ONVIF, Profil S et Profil T	H 30Hz
	3 120Vac	B 13^ HFOV, Caméra thermique 25mm, 336x256
		V 17^ HFOV, Caméra thermique 19mm, 336x256
		F 25^ HFOV, Caméra thermique 13mm, 336x256
		C 35^ HFOV, Caméra thermique 9mm, 336x256
		W 12.4^ HFOV, Caméra thermique 50mm, 640x512
		D 18^ HFOV, Caméra thermique 35mm, 640x512
		E 25^ HFOV, Caméra thermique 25mm, 640x512
		U 32^ HFOV, Caméra thermique 19mm, 640x512
		G 45^ HFOV, Caméra thermique 13mm, 640x512
		H 69^ HFOV, Caméra thermique 9mm, 640x512

Tab. 2 NXPTZR SERIES2 (NXPTZR).

NXPTZT SERIES2 - CHOIX DES CONFIGURATIONS
	Tension	Caméra Day/Night	Caméra thermique	Options		Révision Fréquence
NXPTZT	1 230Vac	2 Caméra SONY FCB-EV7520, FULL HD 1080p, 30x	Y 6.5° HFOV, Caméra thermique 50mm, 336x256	W Caméra thermique avec fonctions radiométriques	0Z00 C	Conforme à ONVIF, Profil Q, Profil S et Profil T	- 75Hz
	2 24Vac		A 9.3° HFOV, Caméra thermique 35mm, 336x256	R Caméra thermique avec fonctions radiométriques avancées		J Conforme à ONVIF, Profil S et Profil T	H 30Hz
	3 120Vac		B 13° HFOV, Caméra thermique 25mm, 336x256
			V 17° HFOV, Caméra thermique 19mm, 336x256
			F 25° HFOV, Caméra thermique 13mm, 336x256
			C 35° HFOV, Caméra thermique 9mm, 336x256
			W 12.4° HFOV, Caméra thermique 50mm, 640x512
			D 18° HFOV, Caméra thermique 35mm, 640x512
			E 25° HFOV, Caméra thermique 25mm, 640x512
			U 32° HFOV, Caméra thermique 19mm, 640x512
			G 45° HFOV, Caméra thermique 13mm, 640x512
			H 69° HFOV, Caméra thermique 9mm, 640x512

Tab. 3 NXPTZT SERIES2 (NXPTZT).

6 Préparation du produit en vue de l'utilisation

Toute modification non approuvée expressément par le fabricant entraînera l'annulation de la garantie.

6.1 Précautions de sécurité avant l'utilisation

L'appareil comprend des parties mobiles. S'assurer que l'unité est positionnée dans une zone non accessible pendant le fonctionnement. Appliquer l'étiquette fournie avec l'appareil près de l'objet et en position visible.

Fig. 5

6.2 Déballage

Lors de la livraison du produit, vérifier que l'emballage est en bon état et l'absence de tout signe évident de chute ou d'abrasion.

En cas de dommages évidents, contacter immédiatement le fournisseur.

En cas de retour du produit défectueux, il est conseillé d'utiliser l'emballage original pour le transport.

Conserver l'emballage en cas de nécessité d'expédition du produit pour réparation.

6.3 Contenu

Contrôler que le contenu correspond à la liste matériel indiquée ci-dessous:

• Unité de positionnement
• Double toit (2 toits pare-soleil dans la version avec double caméra)
  • Vis
• Kit du système de lavage
• Étiquette (ATTENTION: Parties mobiles dangereux)
• Clé Allen
  • Manuel d'instructions

6.4 Élimination sans danger des matériaux d'emballage

Le matériel d'emballage est entièrement composé de matériaux recyclables. Le technicien chargé de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.

6.5 Opérations à effectuer avant l'installation

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

Effectuer l'installation en utilisant des outils adéquats. Le lieu dans lequel le dispositif est installé peut toutefois exiger l'utilisation d'outils spécifiques.

Choisir une surface d'installation suffisamment résistante et adaptée pour soutenir le poids de l'appareil, en tenant compte des conditions particulières du milieu, comme l'exposition à des vents forts.

Installer l'appareil de façon à éviter les accidents causés par le contact avec des parties en mouvement, en faisant en sorte que ces parties ne se heurtent pas à d'autres objets, créant des situations dangereuses.

Avant d'alimenter l'appareil, s'assurer qu'il est solidement fixé.

Pour l'assistance techniques, s'adresser exclusivement à du personnel technique agréé.

Etant donné que l'utilisateur est responsable du choix de la surface de fixation, le fabricant ne fournit pas dans la livraison les dispositifs de fixation de l'unité à la surface. L'installateur est donc responsable de choisir des dispositifs adaptés à la surface à disposition.

L'unité peut être installée avec différents étriers et supports.

Il est conseillé d'utiliser exclusivement des étriers et des accessoires approuvés pour l'installation.

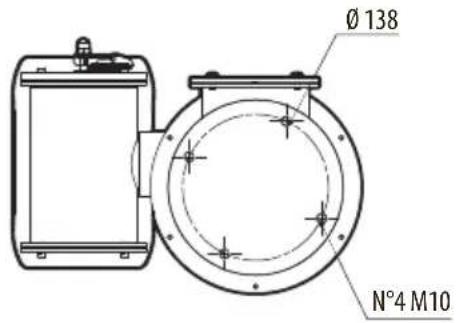

6.5.1 Fixation sur parapet ou plafond

En cas de montage sur plafond, activer via l'interface Web, le mode de Montage sur Plafond (manuel Interface Web, Page Paramètres de Mouvement).

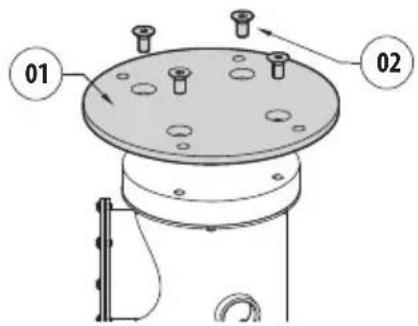

Fixer l'adaptateur (01) au fond de l'unité à l'aide des 4 vis à tête fraisée plane (02) à six pans creux M10x20mm en acier inox (A4 classe 70) fournies.

S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer une bonne quantité de colle frein filet (Loctite 270) sur les 4 trous taraudés présents sur le fond de la base de l'appareil.

Faire attention pendant la fixation. Couple de serrage: 35Nm.

Laisser agir la colle frein filet pendant une heure avant de terminer l'installation.

Fig. 6

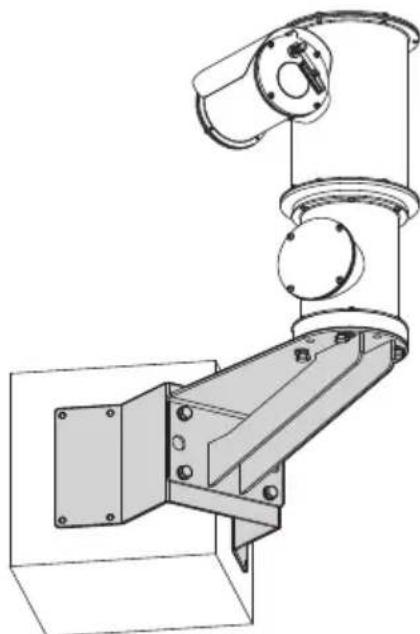

Fixer l'unité assemblée au parapet ou au plafond en se servant des trous externes de l'adaptateur. Utiliser des vis pouvant soutenir un poids au moins 4 fois supérieur à celui de l'unité.

Fig. 7

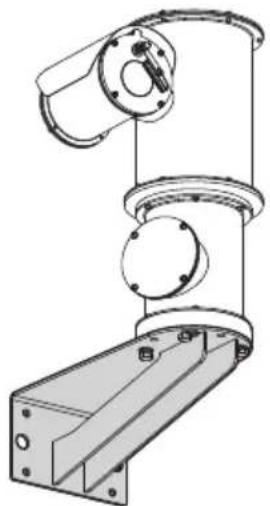

6.5.2 Fixation avec support mural

Le support peut être fixé directement sur un mur vertical. Utiliser des vis et des dispositifs de fixation murale pouvant soutenir un poids au moins 4 fois supérieur à celui de l'unité.

Pour fixer le dispositif à l'étrier, utiliser 4 rondelles pleines, 4 rondelles à dents en acier inox et 4 vis à tête hexagonale en acier inox (A4 classe 70) de M10x20 mm fournie.

S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer une bonne quantité de colle frein filet (Loctite 270) sur les 4 vis.

Serrer les vis.

Faire attention pendant la fixation. Couple de serrage: 35Nm.

Laisser agir la colle frein filet pendant une heure avant de terminer l'installation.

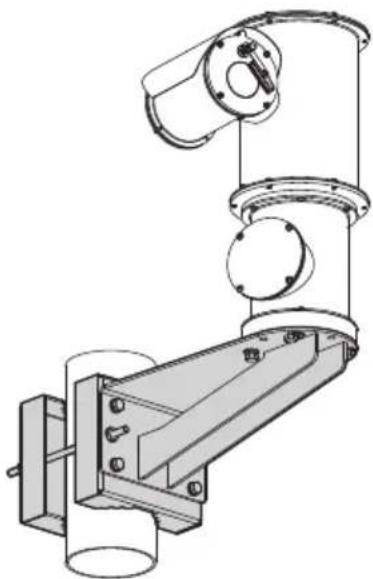

6.5.3 Fixation avec poteau ou module adaptateur angulaire

Pour installer le produit sur la fixation pour poteau ou face à un angle, il faut d'abord fixer l'unité au support mural (6.5.2 Fixation avec support mural, page 16).

6.5.3.1 Fixation avec poteau

Pour fixer l'étrier de support mural à la fixation pour poteau, utiliser 4 rondelle plates, 4 rondelles grower en inox et 4 vis à tête hexagonale en acier inox (A4 classe 70) M10x30mm fournies.

S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer une bonne quantité de produit de freinage du filetage (Loctite 270) sur les 4 trous filetés présents sur le support à la fixation pour poteau.

Serrer les vis.

Faire attention pendant la fixation. Couple de serrage: 35Nm.

Laisser agir la colle frein filet pendant une heure avant de terminer l'installation.

6.5.3.2 Fixation avec module angulaire

Pour fixer l'étrier de support mural au module adaptateur angulaire, utiliser 4 rondelle plates, 4 rondelles grower en inox et 4 vis à tête hexagonale en acier inox (A4 classe 70) M10x30mm fournies.

S'assurer qu'il n'y ait pas de saleté ou de résidus dans les taraudages.

Appliquer une bonne quantité de produit de freinage du filetage (Loctite 270) sur les 4 trous filetés présents sur le module angulaire.

Serrer les vis.

Faire attention pendant la fixation. Couple de serrage: 35Nm.

Laisser agir la colle frein filet pendant une heure avant de terminer l'installation.

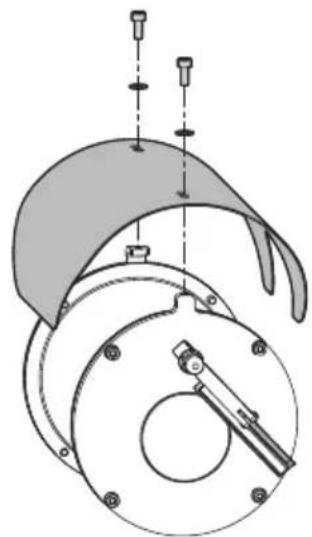

6.5.4 Fixation du toit pare-soleil

Il est possible de fixer le toit au caisson en utilisant les vis fournies.

Appliquer une bonne quantité de colle frein filet (Loctite 270) sur les trous taraudés.

Faire attention pendant la fixation. Couple de serrage: 2Nm.

Laisser agir la colle frein filet pendant une heure avant de terminer l'installation.

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

Sectionner l'alimentation avant de procéder à toute opération.

Lors de la mise en marche, le système effectue une série de mouvements d'étalonnages automatiques: ne pas stationner près de l'appareil au moment de l'allumage.

VIDEOTEC conseille de tester la configuration et les performances de l'appareils avant de placer celui-ci sur le lieu d'installation définitive.

Le produit est muni d'un câble multipolaire qui permet d'effectuer les branchements.

7.1 Champ d'utilisation

Température d'installation: de -40°C (-40°F) jusqu'à +65°C (149°F).

Température de fonctionnement: de -40°C (-40°F) jusqu'à +65°C (149°F).

7.2 Méthodes d'installation

L'unité ne peut être installée que dans la position standard ou inversée (montage au plafond). Si elle est installée dans cette dernière position, la reconfiguration des fonctions d'orientation et de contrôle de la caméra a lieu à l'aide du logiciel de système.

Le fonctionnement en position inversée n'exigence aucune modification du matériel hardware.

7.3 Connexion de la ligne d'alimentation

Il faut effectuer les connexions électriques en absence d'alimentation et lorsque le dispositif de sectionnement ouvert.

Contrôler que les sources d'alimentation et les câbles de branchement sont en mesure de supporter la consommation du système.

Vérifier que la source et le câble d'alimentation sont adéquatement dimensionnés.

Selon la version, différentes tensions d'alimentation peuvent être fournies au dispositif. La valeur de tension d'alimentation est reportée sur l'étiquette d'identification du produit (4.2 Marquage du produit, page 10).

Le câble multipolaire contient les câbles d'alimentation et de mise à la terre.

Effectuer les branchements selon ce qui est décrit dans le tableau.

CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur du cable Description
Alimentation 24Vac
Noir 2 (N) Neutre
Noir 1 (L) Phase
Jaune/Vert Prise de terre de sécurité
Alimentation 230Vac
Noir 2 (N) Neutre
Noir 1 (L) Phase
Jaune/Vert Prise de terre de sécurité
Alimentation 120Vac
Noir 2 (N) Neutre
Noir 1 (L) Phase
Jaune/Vert Prise de terre de sécurité

Tab. 4

7.4 Branchement du câble Ethernet

La tresse du câble Ethernet du côté utilisateur doit toujours être branchée à la terre à travers le connecteur.

Utiliser un connecteur RJ45 de type blindé pour le sertissage du câble Ethernet.

Effectuer les branchements selon ce qui est décrit dans le tableau (conforme au standard: TIA/EIA-568-B).

BRANCHEMENT DU CÂBLE DE RÉSEAU ETHERNET
Numéro du pin Couleur du cable
1 Orange-Blanc
2 Orange
3 Vert-Blanc
4 Bleue
5 Bleue-Blanc
6 Vert
7 Marron-Blanc
8 Marron

Tab. 5

Une installation type est représentée ci-dessus.

Fig. 14

7.5 Branchement aux alarmes et aux relais

L'unité est équipée des alarmes et des relais reportés dans le tableau.

BRANCHEMENT AUX ALARMES ET AUX RELAIS

Couleur du cable Description
Rouge-Bleue Relais 1, A
Gris-Rose Relais 1, B
Marron-Vert Relais 2, A
Blanc-Vert Relais 2, B
Vert Alarme commune, COM
Marron Alarme 1 (contact sec), AL1
Blanc-Jaune Alimentation de l'entrée de réinitialisation
Noir Entrée de reset

Tab. 6

Procéder à l'isolation électrique de tous les câbles non branchés et non indiqués dans le tableau car dépourvus de fonction.

7.5.1 Branchement d'alarme avec contact sec

En cas d'alarme avec contact sec (alarme AL1), effectuer le branchement comme illustré sur la figure.

Le contact sec peut être de type NO (normalement ouvert) ou encore NC (normalement clos).

Pour d'autres renseignements se référer à le chapitre relatif (manuel Interface Web, Page I/O Numériques).

Toutes les alarmes ont une portée de 200m max pouvant être obtenue à travers un câble blindé avec une section minimale de 0.25mm² (23AWG).

7.5.2 Branchement du relais

Le relais est utilisable avec les spécifications ci-après. Tension de travail: jusqu'à 30Vac ou 60Vdc. Courant: 1A max. Utiliser des câbles d'une section adéquate avec les caractéristiques suivantes: de 0.25mm² (23AWG) jusqu'à 1.5mm² (15AWG).

À cause de l'absence de polarité, les deux terminaux d'un même relais peuvent être raccordés indifféremment avec des courants alternatifs ou continus.

7.5.3 Branchement du système de lavage

Pour de plus amples informations sur la configuration et l'utilisation, consulter le manuel de l'accessoire correspondant.

Quand l'installation de lavage s'active, le relais 2 signale l'activation de la pompe (7.5 Branchement aux alarmes et aux relais, page 20).

Pour la configuration, consulter le manuel correspondant (9.2 Interface web, page 21).

8 Allumage

La procédure de préchauffage automatique (De-Ice) peut être activée chaque fois que le dispositif est mis en fonction à une température ambiante inférieure à 0°C. La procédure permet de garantir un fonctionnement correct du dispositif également à basse température. La durée varie en fonction des conditions climatiques (de 60 minutes jusqu'à 120 minutes).

Il suffit de brancher l'alimentation électrique pour allumer l'unité.

Débrancher l'alimentation électrique pour éteindre l'unité.

8.1 Premier allumage

S'assurer que l'unité et les autres composants de l'installation sont fermés correctement afin d'éviter le contact avec des parties sous tension.

Ne pas stationner à proximité du dispositif sous tension. N'intervenir sur le dispositif qu'avec l'alimentation coupée.

9 Configuration

9.1 Adresse IP par défaut

L'appareil est configuré pour obtenir l'adresse IP depuis un serveur DHCP.

L'adresse IP acquise via DHCP est visible dans le fichier journal du serveur DHCP.

En cas d'indisponibilité du serveur DHCP, l'appareil se configure automatiquement avec une adresse IP autogénérée dans le sous-réseau 169.254.x.x/16. Configurez l'adresse IP du PC comme appartenant au même sous-réseau (exemple: adresse IP: 169.254.1.1, subnet mask: 255.255.0.0).

Pour rechercher l'adresse IP du dispositif, utiliser un VMS compatible ONVIF ou un renifleur de réseau (IP scan utility).

9.2 Interface web

Logiciels de navigation supportés (la dernière version): Microsoft Edge, Google Chrome, Mozilla Firefox.

9.2.1 Premier accès aux pages web

La première opération pour configurer le dispositif consiste en la connexion à son interface web.

Pour accéder à l'interface Web du produit, il suffit de se connecter avec un navigateur à l'adresse: http://adresse IP.

La page d'accueil sera affichée au premier accès.

Pour la configuration de l'interface Web, consulter le manuel de la version du firmware installé, disponible sur la page web du produit, sur le site www.videotec.com.

10 Accessoires et supports

Pour plus d'informations sur la configuration et l'utilisation, reportez-vous au manuel de l'accessoire ou du support concerné.

10.1 Système de lavage

Le produit peut être équipé d'une pompe externe qui fournit l'eau pour nettoyer la vitre.

Pour compléter l'installation du système de lavage utilisez le kit en dotation.

Pour d'autres renseignements se référer à le chapitre relatif (9.2 Interface web, page 21).

10.2 Support pour montage sur parapet ou plafond

Support pour installation murale.

10.4 Adaptateur de fixation d'angle

Adaptateur d'angle.

10.5 Collier de fixation sur poteau

Adaptateur pour poteau.

10.6 Adaptateur pour le raccordement de la fibre optique

Adaptateur pour le raccordement de la fibre optique.

11 Instructions de fonctionnement courant

Ne pas utiliser l'essuie-glace si la température ambiante est inférieure à 0°C ou en présence de glace.

L'essuie-glace est exclu de façon automatique si on le laisse allumé.

Le contrôle du dispositif peut être effectué selon différentes modalités:

• À l'aide des contrôles utilisateur de l'interface web (9.2 Interface web, page 21).
• À l'aide du Video Management Software (VMS) qui supporte le protocole ONVIF. Dans ce cas, les commandes spéciales sont implémentées à l'aide des commandes auxiliaires du protocole ONVIF.
• À l'aide du logiciel PTZ Assistant (le logiciel PTZ Assistant peut être téléchargé librement sur la page web du produit, sur le site : www.videotec.com).

12 Entretien

Sectionner l'alimentation électrique avant toute intervention technique sur l'appareil.

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

Le fabricant décline toute responsabilité en cas de dommage, de tous les appareils mentionnés dans ce manuel, dérivant d'une manipulation, de l'utilisation de pièces détachées non originales, d'installation, de manutention ou d'entretien effectué par un personnel non qualifié.

En cas de dommages, le remplacement ou la réparation des parties concernées doit être effectuée par VIDEOTEC ou sous sa surveillance.

Tout remplacement des pièces indiquées doit être effectué en utilisant uniquement des pièces de rechange originales VIDEOTEC, en suivant scrupuleusement les instructions d'entretien annexées avec chaque kit de rechange.

Pour toute intervention de maintenance, il est conseillé de rapporter le produit en atelier pour effectuer les opérations nécessaires.

Lorsque vous contactez le service technique de VIDEOTEC, il est nécessaire de fournir le numéro de série et le code d'identification du modèle.

12.1 Maintenance ordinaire

12.1.1 Contrôle des câbles

Les câbles ne doivent présenter aucun signe d'usure ou d'endommagement pouvant entraîner des situations de danger. Le cas échéant, effectuer une intervention d'entretien correctif.

12.2 Entretien extraordinaire

12.2.1 Remplacement des fusibles

Il faut effectuer l'entretien en absence d'alimentation et lorsque le dispositif de sectionnement ouvert.

ATTENTION! Pour assurer la protection contre le risque d'incendie, remplacer les fusibles avec le même type et valeur. Les fusibles doivent être remplacer seulement par un personnel qualifié.

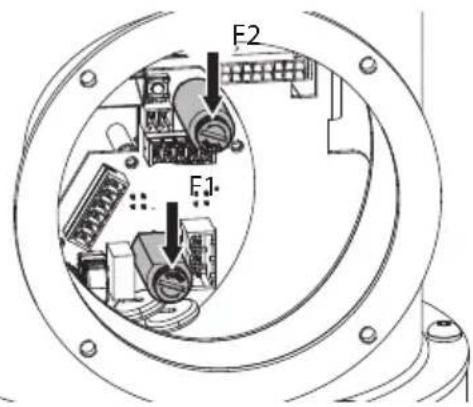

En cas de besoin, on peut remplacer les fusibles de la carte connecteurs à l'intérieur du compartiment de connexion.

Dévissez les vis et enlevez le couvercle.

Les nouveaux fusibles devraient respecter les indications fournies dans le tableau.

REMPLACEMENT DES FUSIBLES
Tension d'alimentation	Fusible (F1) Fusible	(F2)
24Vac, 50/60Hz T 4A H	250V 5x20 T 4A H 250V	5x20
120Vac, 50/60Hz T 2A	H 250V 5x20 T 4A H 250V	5x20
230Vac, 50/60Hz T 2A	H 250V 5x20 T 4A H 250V	5x20

Tab. 7

Fig. 23

Au terme des opérations refermer le produit.

Faire attention pendant la fixation. Couple de serrage: 1.5Nm (±0.2Nm).

12.2.2 Factory Default

Si le mot de passe d'accès n'est plus disponible, il est possible de rétablir les programmations d'usine à travers une procédure de réinitialisation.

Pour restaurer les configurations d'usine relatives au réseau, à l'accès utilisateurs et à la configuration de la chambre, suivre la procédure:

• Éteindre l'unité.
• Brancher, en utilisant un contact sec, le signal de réinitialisation (câble noir) et l'alimentation correspondante (câble blanc-jaune).
• Allumer l'unité.
• Attendre 2 minutes.
• Éteindre l'unité.
• Ouvrir le contact entre reset et l'alimentation correspondante.
• Allumer l'unité.

Une fois la procédure de standard usine terminée, il faut configurer l'unité selon la description du chapitre correspondant: 9.1 Adresse IP par défaut, page 21.

13 Nettoyage

La fréquence des interventions dépend du type d'environnement dans lequel le caisson est utilisé.

13.1 Nettoyage de la fenêtre

On doit éviter alcool éthylique, solvants, hydrocarbures hydro-génés, acides forts et alcali. L'emploi de ce type de produits abîme d'une façon irréparable la surface traitée.

Il est conseillé d'utiliser un chiffon souple avec des savons neutres dilués avec de l'eau ou des produits spécifiques pour le nettoyage des verres des lunettes.

13.2 Nettoyage du produit

Effectuer le nettoyage avec un chiffon humide et ne pas utiliser d'air comprimé.

14 Informations sur l'élimination et le recyclage

La Directive Européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que ces dispositifs ne doivent pas être éliminés dans le flux normal de déchets solides municipaux, mais ils doivent être collectés séparément afin d'optimiser le flux de récupération et de recyclage des matériaux qu'ils contiennent et pour réduire l'impact sur la santé humaine et l'environnement en raison de la présence de substances potentiellement dangereuses.

Le symbole de la poubelle sur roues barrée d'une croix figure sur tous les produits pour le rappeller.

Les déchets peuvent être livrés aux centres de collecte appropriés ou peuvent être livrés gratuitement au distributeur où vous avez acheté l'équipement, au moment de l'achat d'un nouvel dispositif équivalent ou sans obligation d'achat pour un équipement de taille inférieure de 25cm.

Pour plus d'informations sur l'élimination correcte de ces dispositifs, vous pouvez contacter le service public responsable.

15 Dépannage

Pour tout problème non décrit ou en cas de problèmes persistants, contacter le centre d'assistance agréé.

PROBLÈME Le produit ne s'allume pas.

CAUSE Câblage incorrect, rupture des fusibles.

SOLUTION Vérifier les connexions. Vérifié la continuité des fusibles et les remplacer avec les modèles indiqués en cas de panne.

PROBLÈME L'aire filmée ne correspond pas à la position de preset rappelée.

CAUSE Perte de référence de position absolue.

SOLUTION Exécuter la procédure de calibrage du dispositif ou réinitialiser l'unité en l'éteignant et en la rallumant.

PROBLÈME Le dispositif ne bouge pas durant la phase de démarrage.

CAUSE La température ambiante est trop basse.

SOLUTION Attendre la fin de la procédure de préchauffage. Sur la page, on voit apparaître le message suivant: procédure de De-Ice en cours.

16 Données techniques

16.1 NXPTZ SERIES2 (NXPTZHD)

16.1.1 Mécanique

Aucun jeu mécanique

Câble multipolaire préinstallé (3m, des longueurs différentes sont disponibles sur demande)

Rotation horizontale: 360°, rotation continue

Rotation verticale: de -90° jusqu'à +90°

Vitesse horizontale (variable): de 0.1°/s jusqu'à 100°/s

Vitesse verticale (variable): de 0.1°/s jusqu'à 100°/s

Précision du rappel des positions de preset: 0.02°

Essuie-glace intégré

Poids net: 22kg

16.1.2 Fenêtres pour caisson

Fenêtre en verre extra-clair

- Épaisseur: 5mm

16.1.3 Électrique

Tension d'alimentation/Courant absorbé:

• 230Vac ±10%, 0.5A max, 50/60Hz
• 120Vac ±10%, 1A max, 50/60Hz
• 24Vac ±10%, 5A max, 50/60Hz

Puissance absorbée:

• 120W max
  • 30W, tourelle à l'arrêt, chauffage éteint

16.1.4 Réseau

Port RJ45

- Connexion Ethernet: 10BASE-T/100BASE-T

Slot SFP (SMALL FORM FACTOR PLUGGABLE)

• Connexion Ethernet:100BASE-FX
  • Tension d'alimentation: 3.3V
  • Standard: conforme MSA

Le module SFP (non fourni par VIDEOTEC) doit répondre aux exigences ci-après :

• Laser: Class 1, conforme à la norme EN60825-1
  • Certification: UL/IEC 60950-1 ou UL/IEC 62368-1

Firmware à signature numérique

Restriction d'accès par mot de passe (Digest HTTP)

Support de plusieurs niveaux d'accès des utilisateurs

Contrôle d'accès IEEE 802.1X

Cryptage HTTPS avec TLS1.0, TLS1.1, TLS1.2 et TLS1.3

Gestion centralisée des certificats

Conforme aux spécifications du service de sécurité ONVIF

16.1.6 Vidéo

Encodeur vidéo

• Protocole de communication: ONVIF, Profil Q Profil S et Profil T
• Configuration du dispositif: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WS-DISCOVERY, DSCP, IGMP (Multicast), SOAP, DNS

- Streaming: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Multicast

- Compression vidéo: H.264/AVC, MJPEG, MPEG4, snapshot JPEG

• 3 flux vidéo indépendants Full HD

- Résolution de l'image: de 320x180pixel jusqu'à 1920x1080pixel en 8 étapes

- Frame rate sélectionnable de 1 à 60 images par seconde (fps)

- Serveur Web

- OSD directionnel (maximum 4 zones réglables)

- Motion Detection

• Analyses vidéo: VIDEOTEC ANALYTICS (en option)

- QoS: DSCP différenciés pour le streaming et la gestion du périphérique

• Protocoles SNMP et NTCIP

16.1.7 Interface I/O

I/O carte d'alarme:

• Entrées d'alarme: 1
• Sorties relais: 1+1 (1 relais réservé à la pompe du lave-glace et une configurable, 1A, 30Vac/60V dc max)

Entrée pour réinitialisation à distance: 1

16.1.8 Caméras

SONY FCB-EV7520 Day/Night Full HD 30x

Résolution: Full HD 1080p (1920x1080)

Capteur d'image: 1/2.8" Exmor™ R CMOS sensor

Pixels effectifs: environ 2.13 Megapixels

Éclairage minimum:

• Couleur: 0.0013lx (50 IRE, High sensitivity on)

• B/W: 0.0008lx (30 IRE, High sensitivity on)

Longueur focale: de 4.3mm (wide) jusqu'à 129mm (télé)

Zoom:

• 30x

• 36x, avec Stable Zoom activé

Zoom numérique: 12x

Iris: de F1.6 jusqu'à F14 (Auto, Manuel)

Angle de vision horizontal: de 63.7° (wide end) jusqu'à 2.3° (tele end)

Angle de vision vertical: de 38.5° (wide end) jusqu'à 1.3° (tele end)

Vitesse d'obturation: de 1/1s jusqu'à 1/10000s (Auto, Manuel)

Equilibrage du blanc: Auto, Auto Tracing, Indoor, Outdoor, Manuel, Outdoor Auto, Sodium Lamp (Fix/Auto/Outdoor Auto)

Gain: de 0dB jusqu'à 50.0dB (Auto, Manuel)

Wide Dynamic Range: 120dB

Système Focus: Auto (PTZ Trigger, Full Auto), Manuel

Effets Image: E-flip

Réduction du bruit (2D, 3D): Off, On (de niveau 1 jusqu'à niveau 5)

Contrôle Exposition: Auto, Manuel, Priorité (Priorité shutter, Priorité iris, Priorité à la luminosité)

De-fog: Off, Low, Mid, High

Masquage dynamique des zones de confidentialité (PTZ): maximum 24 masques configurables, 8 affichables en simultané

Masquage des zones de confidentialité (caméras): maximum 8 masques configurables

Limite du Gain: de10.7dB jusqu'à 50dB

Compensation exposition: Off, On (de -10.5dB jusqu'à +10.5dB)

Netteté: de niveau 0 jusqu'à niveau 15

High Light Compensation (HLC): Off, Low, Mid, High, Niveau de Masquage (Off, On, de niveau 1 jusqu'à niveau 15)

Stabilisation image digitale: On/Off

Day/Night Full HD 30x DELUX

Résolution: Full HD 1080p (1920x1080)

Capteur d'image: 1/2.8" Exmor™ R CMOS sensor

Pixels effectifs: environ 2.38 Megapixels

Éclairage minimum:

• Couleur: 0.006lx (F1.6, 30 IRE)

• B/W: 0.0006lx (F1.6, 30 IRE)

Longueur focale: de 4.5mm (wide) jusqu'à 135mm (télé)

Zoom: 30x (480x avec le zoom numérique)

Iris: de F1.6 jusqu'à F9.6 (Auto, Manuel)

Angle de vision horizontal: de 61.60° (wide end) jusqu'à 2.50° (tele end)

Angle de vision vertical: de 37.07° (wide end) jusqu'à 1.44° (tele end)

Vitesse d'obturation: de 1/1s jusqu'à 1/10000s (Auto, Manuel)

Equilibrage du blanc: Auto, Manuel

Gain: de 0dB jusqu'à 100dB (Auto, Manuel)

Wide Dynamic Range: 120dB

Système Focus: Auto, Manuel, Trigger

Effets Image: E-flip, Renforcement Couleur

Réduction du bruit: 2D (3 niveaux), 3D (3 niveaux)

Contrôle Exposition: Auto, Manuel, Priorité (Priorité Iris, Priorité Shutter), Luminosité, Custom

De-fog: On/Off

Masquage des zones de confidentialité: maximum 8 masques configurables

Auto Slowshutter: Off, On (de 1/30s jusqu'à 1/1s)

Compensation exposition: Off, On (de niveau 0 jusqu'à niveau 14)

Netteté: de niveau 0 jusqu'à niveau 3

16.1.9 Environnement

Installation d'intérieur et d'extérieur

Température de fonctionnement

• Fonctionnement continu: de -40^ jusqu'à +65^
• Essai de température conforme à NEMA-TS 2-2003 (R2008) paragr. 2.1.5.1, profil de test fig. 2-1 (de -34°C jusqu'à +74°C) (non applicable aux versions avec VIDEOTEC ANALYTICS)
• Intervention de la fonction de dégivrage (départ à froid): de -40^ jusqu'à -10^

Humidité relative: de 5% jusqu'à 95%

16.1.10 Certifications

Sécurité électrique (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Compatibilité électromagnétique (CE): EN50130-4, EN55032 (Classe A), EN61000-6-4, EN61000-3-2, EN61000-3-3

Installation à l'extérieur (CE): EN60950-22, ICE60950-22

Degré de protection IP (EN/IEC60529): IP66, IP67, IP68, IP69

Certification UL (UL60950-1, CAN/CSA C22.2 No. 60950-1-07, UL62368-1, CAN/CSA C22.2 No. 62368-1-14): cULus Listed (uniquement pour version en 24Vac)

Compatibilité électromagnétique (Amérique du Nord): FCC part 15 (Classe A), ICES-003 (Classe A)

Degré de protection Type (UL50E): 4X (uniquement pour version en 24Vac)

Certification EAC

RoHS (CE): EN IEC 63000

Certification Lloyd's Register Marine Type Approval (les versions 24Vac et 120Vac ont besoin de filtre accessoire FM1010):

- Test Specification Number 1 (ENV1, ENV2, ENV3, ENV5)

Compatibilité électromagnétique: EN60945

Résistant à la brume saline: EN60068-2-52

Éprouvé à 70°C pendant 16 heures conformément à la norme EN60068-2-2

16.2 NXPTZR SERIES2 (NXPTZR)

16.2.1 Mécanique

Aucun jeu mécanique

Câble multipolaire préinstallé (3m, des longueurs différentes sont disponibles sur demande)

Rotation horizontale: 360°, rotation continue

Rotation verticale: de -90° jusqu'à +90°

Vitesse horizontale (variable): de 0.1°/s jusqu'à 100°/s

Vitesse verticale (variable): de 0.1°/s jusqu'à 100°/s

Précision du rappel des positions de preset: 0.02°

Poids net: 22kg

16.2.2 Fenêtres pour caisson

Fenêtre en germanium (optique 9mm, 13mm, 19mm, 25mm, 35mm)

• Épaisseur: 1.5mm
• Traitement extérieur: antirayures (Hard Carbon Coating - DLC)
  • Traitement intérieur: antireflets
• Réponse spectrale: de 7.5μm jusqu'à 14μm
• Transmittance moyenne (de 7.5μm jusqu'à 11.5μm): 91.2%
  • Transmittance moyenne (de 11.5μm jusqu'à 14μm): 80.9%

Fenêtre en germanium (optique de 50mm)

• Épaisseur: 2mm
• Traitement extérieur: antirayures (Hard Carbon Coating - DLC)
  • Traitement intérieur: antireflets
• Réponse spectrale: de 7.5μm jusqu'à 14μm
• Transmittance moyenne (de 7.5μm jusqu'à 11.5μm): 90%
• Transmittance moyenne (de 11.5μm jusqu'à 14μm): 77%

16.2.3 Électrique

Tension d'alimentation/Courant absorbé:

• 230Vac ±10%, 0.5A max, 50/60Hz
• 120Vac ±10%, 1A max, 50/60Hz
• 24Vac ±10%, 5A max, 50/60Hz

Puissance absorbée:

• 120W max
  • 30W, tourelle à l'arrêt, chauffage éteint

16.2.4 Réseau

Port RJ45

- Connexion Ethernet: 10BASE-T/100BASE-T

Slot SFP (SMALL FORM FACTOR PLUGGABLE)

• Connexion Ethernet:100BASE-FX
  • Tension d'alimentation: 3.3V
  • Standard: conforme MSA

Le module SFP (non fourni par VIDEOTEC) doit répondre aux exigences ci-après :

• Laser: Class 1, conforme à la norme EN60825-1
  • Certification: UL/IEC 60950-1 ou UL/IEC 62368-1

Firmware à signature numérique

Restriction d'accès par mot de passe (Digest HTTP)

Support de plusieurs niveaux d'accès des utilisateurs

Contrôle d'accès IEEE 802.1X

Cryptage HTTPS avec TLS1.0, TLS1.1, TLS1.2 et TLS1.3

Gestion centralisée des certificats

Conforme aux spécifications du service de sécurité ONVIF

16.2.6 Vidéo

Encodeur vidéo

• Protocole de communication: ONVIF, Profil Q Profil S et Profil T, ONVIF Thermal Service
• Configuration du dispositif: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WSDISCOVERY, DSCP, IGMP (Multicast), SOAP, DNS

- Streaming: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Multicast

- Compression vidéo: H.264/AVC, MJPEG, MPEG4, snapshot JPEG

• 3 flux vidéo indépendants

- Résolution de l'image: de 160x120pixel jusqu'à 720x480pixel en 5 étapes

- Frame rate sélectionnable de 1 à 30 images par seconde (fps)

- Serveur Web

- OSD directionnel (maximum 4 zones réglables)

- Motion Detection

- QoS: DSCP différenciés pour le streaming et la gestion du périphérique

• Protocoles SNMP et NTCIP

16.2.7 Interface I/O

I/O carte d'alarme:

• Entrées d'alarme: 1
• Sorties relais: 1+1 (1 relais réservé à la pompe du lave-glace et une configurable, 1A, 30Vac/60V dc max)

Entrée pour réinitialisation à distance: 1

16.2.8 Caméras

Consulter le tableau correspondant (16.4 Caméras thermiques, page 35).

16.2.9 Environnement

Installation d'intérieur et d'extérieur

Température de fonctionnement

• Fonctionnement continu: de -40°C jusqu'à +65°C
• Essai de température conforme à NEMA-TS 2-2003 (R2008) paragr. 2.1.5.1, profil de test fig. 2-1 (de -34°C jusqu'à +74°C)
• Intervention de la fonction de dégivrage (départ à froid): de -40^ jusqu'à -10^

Humidité relative: de 5% jusqu'à 95%

16.2.10 Certifications

Sécurité électrique (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Compatibilité électromagnétique (CE): EN61000-6-4, EN61000-3-2, EN61000-3-3, EN50130-4, EN55032 (Classe A)

Installation à l'extérieur (CE): EN60950-22, ICE60950-22

Degré de protection IP (EN/IEC60529): IP66, IP67, IP68, IP69

Certification UL (UL60950-1, CAN/CSA C22.2 No. 60950-1-07, UL62368-1, CAN/CSA C22.2 No. 62368-1-14): cULus Listed (uniquement pour version en 24Vac)

Compatibilité électromagnétique (Amérique du Nord): FCC part 15 (Classe A), ICES-003 (Classe A)

Degré de protection Type (UL50E): 4X (uniquement pour version en 24Vac)

Certification EAC

RoHS (CE): EN IEC 63000

Certification Lloyd's Register Marine Type Approval (les versions 24Vac et 120Vac ont besoin de filtre accessoire FM1010):

- Test Specification Number 1 (ENV1, ENV2, ENV3, ENV5)

Compatibilité électromagnétique: EN60945

Résistant à la brume saline: EN60068-2-52

Éprouvé à 70°C pendant 16 heures conformément à la norme EN60068-2-2

16.3 NXPTZT SERIES2 (NXPTZT)

16.3.1 Mécanique

Aucun jeu mécanique

Câble multipolaire préinstallé (3m, des longueurs différentes sont disponibles sur demande)

Rotation horizontale: 360°, rotation continue

Rotation verticale: de -90° jusqu'à +90°

Vitesse horizontale (variable): de 0.1°/s jusqu'à 100°/s

Vitesse verticale (variable): de 0.1°/s jusqu'à 100°/s

Précision du rappel des positions de preset: 0.02°

Essuie-glace intégré

Poids net: 24kg

16.3.2 Fenêtres pour caisson

Fenêtre en verre extra-clair

- Épaisseur: 5mm

Fenêtre en germanium (optique 9mm, 13mm, 19mm, 25mm, 35mm)

• Épaisseur: 1.5mm
• Traitement extérieur: antirayures (Hard Carbon Coating - DLC)
  • Traitement intérieur: antireflets
• Réponse spectrale: de 7.5μm jusqu'à 14μm
• Transmittance moyenne (de 7.5μm jusqu'à 11.5μm): 91.2%
• Transmittance moyenne (de 11.5μm jusqu'à 14μm): 80.9%

Fenêtre en germanium (optique de 50mm)

• Épaisseur: 2mm
• Traitement extérieur: antirayures (Hard Carbon Coating - DLC)
  • Traitement intérieur: antireflets
• Réponse spectrale: de 7.5μm jusqu'à 14μm
• Transmittance moyenne (de 7.5μm jusqu'à 11.5μm): 90 %
• Transmittance moyenne (de 11.5μm jusqu'à 14μm): 77%

16.3.3 Électrique

Tension d'alimentation/Courant absorbé:

• 230Vac ±10%, 0.5A max, 50/60Hz
• 120Vac ±10%, 1A max, 50/60Hz
• 24Vac ±10%, 5A max, 50/60Hz

Puissance absorbée:

• 120W max
  • 30W, tourelle à l'arrêt, chauffage éteint

16.3.4 Réseau

Port RJ45

- Connexion Ethernet: 10BASE-T/100BASE-T

Slot SFP (SMALL FORM FACTOR PLUGGABLE)

• Connexion Ethernet:100BASE-FX
  • Tension d'alimentation: 3.3V
  • Standard: conforme MSA

Le module SFP (non fourni par VIDEOTEC) doit répondre aux exigences ci-après :

• Laser: Class 1, conforme à la norme EN60825-1
  • Certification: UL/IEC 60950-1 ou UL/IEC 62368-1

Firmware à signature numérique

Restriction d'accès par mot de passe (Digest HTTP)

Support de plusieurs niveaux d'accès des utilisateurs

Contrôle d'accès IEEE 802.1X

Cryptage HTTPS avec TLS1.0, TLS1.1, TLS1.2 et TLS1.3

Gestion centralisée des certificats

Conforme aux spécifications du service de sécurité ONVIF

16.3.6 Vidéo

Caméra Day/Night

Encodeur vidéo

• Protocole de communication: ONVIF, Profil Q Profil S et Profil T
• Configuration du dispositif: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WS-DISCOVERY, DSCP, IGMP (Multicast), SOAP, DNS
• Streaming: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Multicast
• Compression vidéo: H.264/AVC, MJPEG, MPEG4, snapshot JPEG
  • 3 flux vidéo indépendants Full HD
• Résolution de l'image: de 320x180pixel jusqu'à 1920x1080pixel en 8 étapes
• Frame rate sélectionnable de 1 à 60 images par seconde (fps)
• Serveur Web
• OSD directionnel (maximum 4 zones réglables)
• Motion Detection
• QoS: DSCP différenciés pour le streaming et la gestion du périphérique
• Protocoles SNMP et NTCIP

Caméra Thermique

Encodeur vidéo

• Protocole de communication: ONVIF, Profil Q Profil S et Profil T, ONVIF Thermal Service
• Configuration du dispositif: TCP/IPv4-IPv6, UDP/IPv4-IPv6, HTTP, HTTPS, NTP, DHCP, WSDISCOVERY, DSCP, IGMP (Multicast), SOAP, DNS
• Streaming: RTSP, RTCP, RTP/IPv4-IPv6, HTTP, Multicast
• Compression vidéo: H.264/AVC, MJPEG, MPEG4, snapshot JPEG
  • 3 flux vidéo indépendants
• Résolution de l'image: de 160x120pixel jusqu'à 720x480pixel en 5 étapes
• Frame rate sélectionnable de 1 à 30 images par seconde (fps)
• Serveur Web
• OSD directionnel (maximum 4 zones réglables)
• Motion Detection
• QoS: DSCP différenciés pour le streaming et la gestion du périphérique
  • Protocoles SNMP et NTCIP

16.3.7 Interface I/O

I/O carte d'alarme:

• Entrées d'alarme: 1
• Sorties relais: 1+1 (1 relais réservé à la pompe du lave-glace et une configurable, 1A, 30Vac/60V dc max)

Entrée pour réinitialisation à distance: 1

16.3.8 Caméras

SONY FCB-EV7520 Day/Night Full HD 30x

Résolution: Full HD 1080p (1920x1080)

Capteur d'image: 1/2.8" Exmor™ R CMOS sensor

Pixels effectifs: environ 2.13 Megapixels

Éclairage minimum:

• Couleur: 0.0013lx (50 IRE, High sensitivity on)
• B/W: 0.0008lx (30 IRE, High sensitivity on)

Longueur focale: de 4.3mm (wide) jusqu'à 129mm (télé)

Compensation exposition: Off, On (de -10.5dB jusqu'à +10.5dB)

Netteté: de niveau 0 jusqu'à niveau 15

High Light Compensation (HLC): Off, Low, Mid, High, Niveau de Masquage (Off, On, de niveau 1 jusqu'à niveau 15)

Stabilisation image digitale: On/Off

Zoom:

· 30x
• 36x, avec Stable Zoom activé

Zoom numérique: 12x

Iris: de F1.6 jusqu'à F14 (Auto, Manuel)

Angle de vision horizontal: de 63.7° (wide end) jusqu'à 2.3° (tele end)

Angle de vision vertical: de 38.5° (wide end) jusqu'à 1.3° (tele end)

Vitesse d'obturation: de 1/1s jusqu'à 1/10000s (Auto, Manuel)

Equilibrage du blanc: Auto, Auto Tracing, Indoor, Outdoor, Manuel, Outdoor Auto, Sodium Lamp (Fix/Auto/Outdoor Auto)

Gain: de 0dB jusqu'à 50.0dB (Auto, Manuel)

Wide Dynamic Range: 120dB

Système Focus: Auto (PTZ Trigger, Full Auto), Manuel

Effets Image: E-flip

Réduction du bruit (2D, 3D): Off, On (de niveau 1 jusqu'à niveau 5)

Contrôle Exposition: Auto, Manuel, Priorité (Priorité shutter, Priorité iris, Priorité à la luminosité)

De-fog: Off, Low, Mid, High

Masquage dynamique des zones de confidentialité (PTZ): maximum 24 masques configurables, 8 affichables en simultané

Masquage des zones de confidentialité (caméras): maximum 8 masques configurables

Limite du Gain: de10.7dB jusqu'à 50dB

Compensation exposition: Off, On (de -10.5dB jusqu'à +10.5dB)

Netteté: de niveau 0 jusqu'à niveau 15

High Light Compensation (HLC): Off, Low, Mid, High, Niveau de Masquage (Off, On, de niveau 1 jusqu'à niveau 15)

Stabilisation image digitale: On/Off

Caméras thermiques

Consulter le tableau correspondant (16.4 Caméras thermiques, page 35).

16.3.9 Environnement

Installation d'intérieur et d'extérieur

Température de fonctionnement

• Fonctionnement continu: de -40^ jusqu'à +65^
• Essai de température conforme à NEMA-TS 2-2003 (R2008) paragr. 2.1.5.1, profil de test fig. 2-1 (de -34°C jusqu'à +74°C)
• Intervention de la fonction de dégivrage (départ à froid): de -40^ jusqu'à -10^

Humidité relative: de 5% jusqu'à 95%

16.3.10 Certifications

Sécurité électrique (CE): EN60950-1, IEC60950-1, EN62368-1, IEC62368-1

Compatibilité électromagnétique (CE): EN61000-6-4, EN61000-3-2, EN61000-3-3, EN50130-4, EN55032 (Classe A)

Installation à l'extérieur (CE): EN60950-22, ICE60950-22

Degré de protection IP (EN/IEC60529): IP66, IP67, IP68, IP69

Certification UL (UL60950-1, CAN/CSA C22.2 No. 60950-1-07, UL62368-1, CAN/CSA C22.2 No. 62368-1-14): cULus Listed (uniquement pour version en 24Vac)

Compatibilité électromagnétique (Amérique du Nord): FCC part 15 (Classe A), ICES-003 (Classe A)

Degré de protection Type (UL50E): 4X (uniquement pour version en 24Vac)

Certification EAC

Certification Lloyd's Register Marine Type Approval (les versions 24Vac et 120Vac ont besoin de filtre accessoire FM1010):

- Test Specification Number 1 (ENV1, ENV2, ENV3, ENV5)

Compatibilité électromagnétique: EN60945

Résistant à la brume saline: EN60068-2-52

Éprouvé à 70°C pendant 16 heures conformément à la norme EN60068-2-2

16.4 Caméras thermiques

CAMÉRAS THERMIQUES (RÉSOLUTION 336X256)

Objectif	9mm	13mm	19mm	25mm	35mm	50mm
Capteur à microbolomètre VOx non refroidi	√ √ √ √	√ √
Résolution interpolée 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 72	480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x4
Dimensions pixel 17μm 17μm 17μm 17μm 17μm	17μm
Réponse spectrale - Infrarouge onde longue (LWIR)	de 7.5μm à 13.5μm	de 7.5μm à 13.5μm	de 7.5μm à 13.5μm	de 7.5μm à 13.5μm	de 7.5μm à 13.5μm	de 7.5μm à 13.5μm
Obturateur interne (uniquement pour compensation senseur)	Video stop <1s	Video stop <1s	Video stop <1s	Video stop <1s	Video stop <1s	Video stop <1s
Digital Detail Enhancement (DDE)	√ √ √ √	√ √
Zoom numérique	2x, 4x	2x, 4x	2x, 4x	2x, 4x	2x, 4x	2x, 4x
Fréquence de mise à jour d'image	7.5fps	7.5fps	7.5fps	7.5fps	7.5fps	7.5fps
Haut fréquence de mise à jour d'image	30fps	30fps	30fps	30fps	30fps	30fps
Gamme scène (High Gain)	-40°C ÷ +160°C	-40°C ÷ +160°C	-40°C ÷ +160°C	-40°C ÷ +160°C	-40°C ÷ +160°C	-40°C ÷ +160°C
Gamme scène (Low Gain)	-40°C ÷ +550°C	-40°C ÷ +550°C	-40°C ÷ +550°C	-40°C ÷ +550°C	-40°C ÷ +550°C	-40°C ÷ +550°C
Champ de vision horizontal (HFOV)	35°	25°	17°	13°	9.3°	6.5°
Champ de vision vertical (VFOV)	27°	19°	13°	10°	7.1°	5°
f-number	f/1.25	f/1.25	f/1.25	f/1.1	f/1.2	f/1.2
Sensibilité thermique (NETD), caméra thermique avec fonctions radiométriques	<50mK avec f/1.0	<50mK avec f/1.0	<50mK avec f/1.0	<50mK avec f/1.0	<50mK avec f/1.0	<50mK avec f/1.0
Sensibilité thermique (NETD), caméra thermique avec fonctions radiométriques avancées	<30mK avec f/1.0	<30mK avec f/1.0	<30mK avec f/1.0	<30mK avec f/1.0	<30mK avec f/1.0	<30mK avec f/1.0
Homme (détection / reconnaissance / identification)	285m / 71m / 36m	440m / 112m / 56m	640m / 160m / 80m	930m / 230m / 116m	1280m / 320m / 160m	1700m / 430m / 215m
Véhicule (détection / reconnaissance / identification)	880m / 220m / 108m	1340m / 340m / 170m	1950m / 500m / 250m	2800m / 710m / 360m	3850m / 950m / 295m	5100m / 1320m / 660m

L'analyse radiométrique n'affecte pas les performances de la caméra.

CAMÉRAS THERMIQUES (RÉSOLUTION 640X512)

Objectif	9mm	13mm	19mm	25mm	35mm	50mm
Capteur à microbolomètre VOx non refroidi	√ √ √ √	√ √
Résolution interpolée 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 72	480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480 720x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x480x4
Dimensions pixel 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μms 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μs 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μ m 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μmm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μrm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μnm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μns 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μmn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μrn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μnn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μr 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μcm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μsm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μsn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μtn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μvn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μvm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μkm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μkn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μm 17μm 17μk 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μmk 17μm 17μm 17μm 17μkm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μkm 17μm 17μm 17μm 17μm 17μmm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μkm 17μm 17μm 17μm 17μm 17μn 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μm 17μkm 17μm 17μm 17μm 17μm 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μim 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μ in 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μnn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μnm 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μin 17μinn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μen 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μan 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μann 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μnan 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μnen 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μenn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17μn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17umn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17uinn 17u innnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnttnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnmmnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnggnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnntnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnmnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnllnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnrrn n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n s n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n n no n no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no nono no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no no

L'analyse radiométrique n'affecte pas les performances de la caméra.

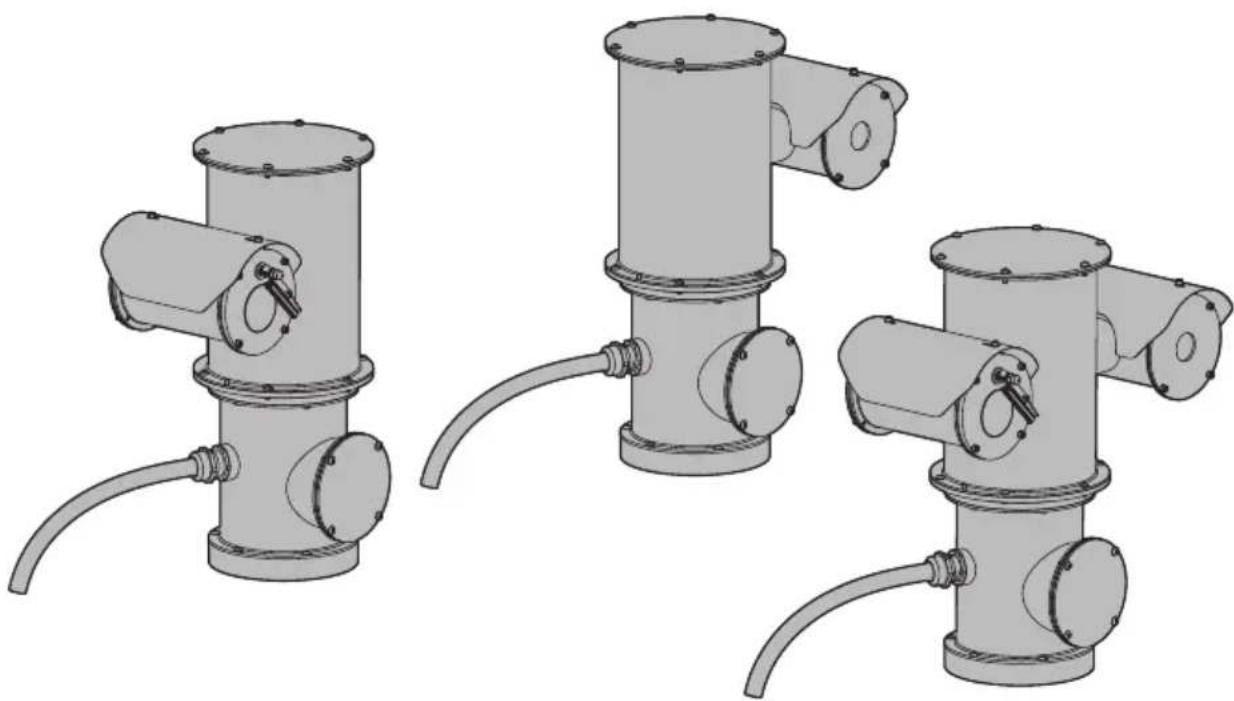

17 Dessins techniques

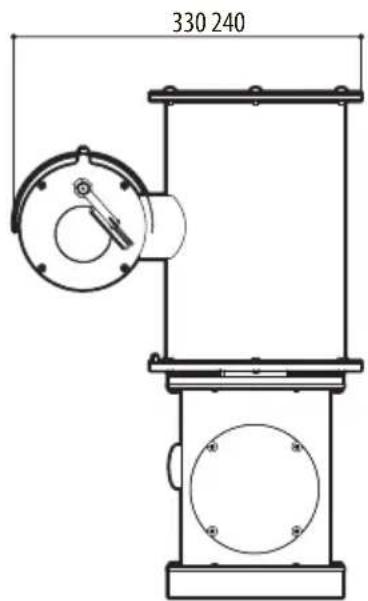

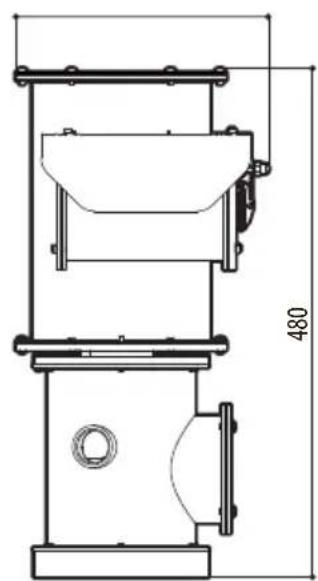

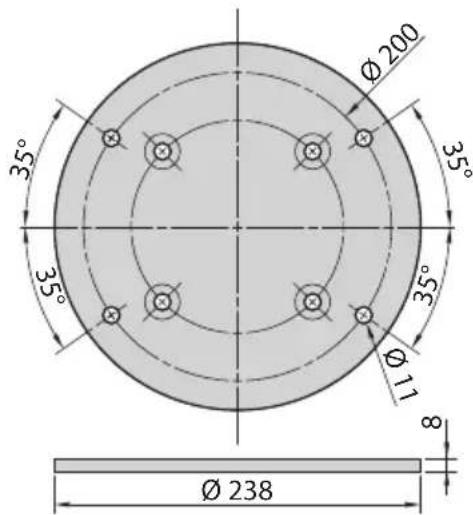

Les tailles indiquées sont en millimètres.

Parties mobiles dangereuses. Ne pas approcher les doigts

au d'autres parties du corps.

ACHTUNG!

Parties mobiles dangereuses. Ne pas approcher les doigts au d'autres parties du corps.

ACHTUNG!
