Snipe Dish 85 - Recepteur Selfsat - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite avec antenne motorisée
Marque	Selfsat
Modèle	Snipe Dish 85
Dimensions (pliée)	110,6 x 86,0 x 18,4 cm
Poids	13,8 kg
Alimentation	12 V CC, 50 W (en recherche)
Fréquence d'entrée satellite	10,7 à 12,75 GHz
Fréquence de sortie LNB	950 à 2150 MHz
Polarisation	Verticale et horizontale
Taille de parabole	85 cm
Plage d'angle (EL/AZ)	0° à 145° / 390°
Inclinaison	Manuelle ou automatique (option)
Temps de recherche par satellite	180 secondes (moyenne)
Nombre de satellites préréglés	16 (dont 12 utilisables)
DiSEqC supporté	DiSEqC 1.1
Nombre de sorties	1 ou 2 (option Twin LNB)
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	Non spécifié dans la notice, usage extérieur
Fonctions principales	Alignement automatique, détection puissance STB, mode économie d'énergie, mise à jour firmware par USB
Entretien et nettoyage	Aucune maintenance régulière ; ne pas ouvrir les boîtiers ; éviter lavage haute pression
Sécurité	Mise en position repos automatique au contact ; vérification visuelle avant départ
Pièces détachées et réparabilité	Intervention réservée à un spécialiste qualifié ; réinitialisation usine possible
Informations générales	Installation sur toit rigide de véhicule (max 130 km/h) ; pas de modification autorisée

FOIRE AUX QUESTIONS - Snipe Dish 85 Selfsat

Comment installer le Snipe Dish 85 sur mon camping-car ?

L'installation doit être réalisée par un personnel qualifié. Fixez la plaque de montage sur le toit rigide avec de la silicone et des vis M4. Suivez le schéma de câblage : connectez le câble de signal au contrôleur, puis au récepteur TV. Assurez-vous que l'antenne a une vue dégagée vers le sud.

Que faire si l'antenne ne trouve pas le satellite sélectionné ?

Vérifiez qu'aucun obstacle (arbres, bâtiments) ne bloque le signal. Essayez de sélectionner un autre satellite puis revenez au vôtre. Si le problème persiste, mettez l'appareil hors tension puis sous tension.

Comment configurer le DiSEqC 1.1 sur le récepteur ?

Assurez-vous que l'antenne est en position HOME, puis appuyez sur la touche DiSEqC pendant 2 secondes pour activer/désactiver la fonction. Dans le menu de votre récepteur TV, assignez les satellites dans le même ordre que la liste préréglée du Snipe Dish (n° LNB 1 à 12).

Que signifient les voyants LED d'erreur ?

Si les voyants HOME, Lock et DiSEqC s'allument simultanément, une erreur est présente. Consultez le tableau d'erreurs : par exemple, le voyant Turksat clignotant indique une batterie faible, Astra 2 une erreur du tuner, etc.

Comment effectuer une mise à jour du logiciel ?

Téléchargez le fichier 'GALAXY.BIN' sur une clé USB en format FAT32 (pas de dossier). Éteignez l'appareil, branchez la clé, puis maintenez la touche SET enfoncée tout en appuyant sur POWER. Les LED clignotent pendant la mise à jour (environ 10 secondes).

Puis-je utiliser l'antenne avec un Twin LNB pour deux téléviseurs ?

Oui, le Snipe Dish 85 supporte une sortie jumelle (Twin LNB) en option. La seconde TV affichera les mêmes chaînes que la principale ; elle ne peut pas sélectionner un autre satellite indépendamment.

Comment régler l'inclinaison du LNB ?

Pour les modèles à réglage manuel, tournez le LNB à 90° pour passer d'une polarisation horizontale à verticale. Ajustez progressivement en vérifiant la qualité du signal sur le récepteur TV. Pour les modèles à inclinaison automatique, aucun réglage n'est nécessaire.

Que faire si l'antenne ne se déplace pas ?

Vérifiez les connexions des câbles (alimentation, signal, contrôleur). Assurez-vous que la batterie est chargée (12 V). Mettez l'appareil hors tension puis sous tension. Si le problème persiste, contactez le revendeur.

Comment activer le mode économie d'énergie ?

Le mode économie d'énergie est automatique : si aucune touche du contrôleur n'est pressée pendant 15 minutes alors que l'antenne est en position HOME, l'appareil s'éteint. Pour le réactiver, appuyez sur POWER.

Puis-je laver mon véhicule en station de lavage avec l'antenne ?

Non, il est déconseillé d'utiliser un lave-auto ou un nettoyeur haute pression avec l'antenne montée. En cas d'orage ou de vents forts, rabattez l'antenne en position HOME (bouton HOME).

MODE D'EMPLOI Snipe Dish 85 Selfsat

NO LNB Satellite
1	LNB 1	Turksat
2	LNB 2	Astra 2
3	LNB 3	Astra 3
4	LNB 4	Astra 1
5	LNB 5	Hotbird
6	LNB 6	Eutelsat 9
7	LNB 7	Astra 4
8	LNB 8	Thor
9	LNB 9	Eutelsat 5W
10	LNB 10	Hispasat
11	LNB 11	User 1
12	LNB 12	User 2
13	LNB 13	x
14	LNB 14	x
15	LNB 15	Search Current Satellite
16	LNB 16	Go to HOME position

Lfd.-Nr. LNB Satellit
1	LNB 1	Turksat
2	LNB 2	Astra 2
3	LNB 3	Astra 3
4	LNB 4	Astra 1
5	LNB 5	Hotbird
6	LNB 6	Eutelsat 9
7	LNB 7	Astra 4
8	LNB 8	Thor
9	LNB 9	Eutelsat 5W
10	LNB 10	Hispasat
11	LNB 11	Benutzer 1
12	LNB 12	Benutzer 2
13	LNB 13	x
14	LNB 14	x
15	LNB 15	Aktuelle Satelliten suchen
16	LNB 16	Zu HOME-Position gehen

1. Informations générales

1-1. Introduction 2
1-2. Utilisation et fonctionnement appropriés 2
1-3. Consignes de sécurité 3

2. Contenu

2-1. Ensemble de composants 4
2-2. Noms des pièces 5

1. Comment assembler 6

2. Schéma de raccordement 12

3. Réglage de l'inclinaison 13

6. Description fonctionnelle

6-1. Préparation à l'utilisation 15
6-2. Recherche du satellite 16
6-3. Réglage DiSEqC 1.1 16
6-4. Détection de l'alimentation STB Marche / Arrêt 17
6-5. Mode économie d'énergie 17

7. Fonctions supplémentaires

7-1. Message d'erreur 18
7-2. Réinitialisation usine 18
7-3. Mise à jour du logiciel 18
7-4. Fonction de mise à jour manuelle du satellite 19

1. Dépannage 20

9. Spécifications techniques

9-1. Dimension 21
9-2. Spécifications techniques 21

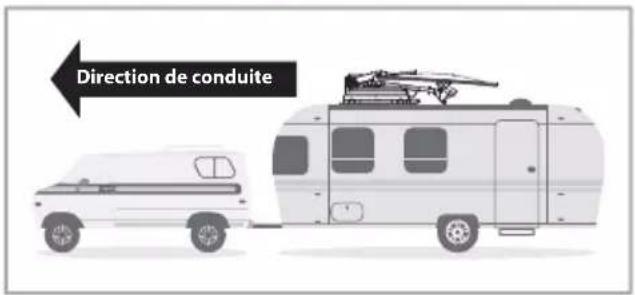

10. Installation sur caravanes / autocaravanes

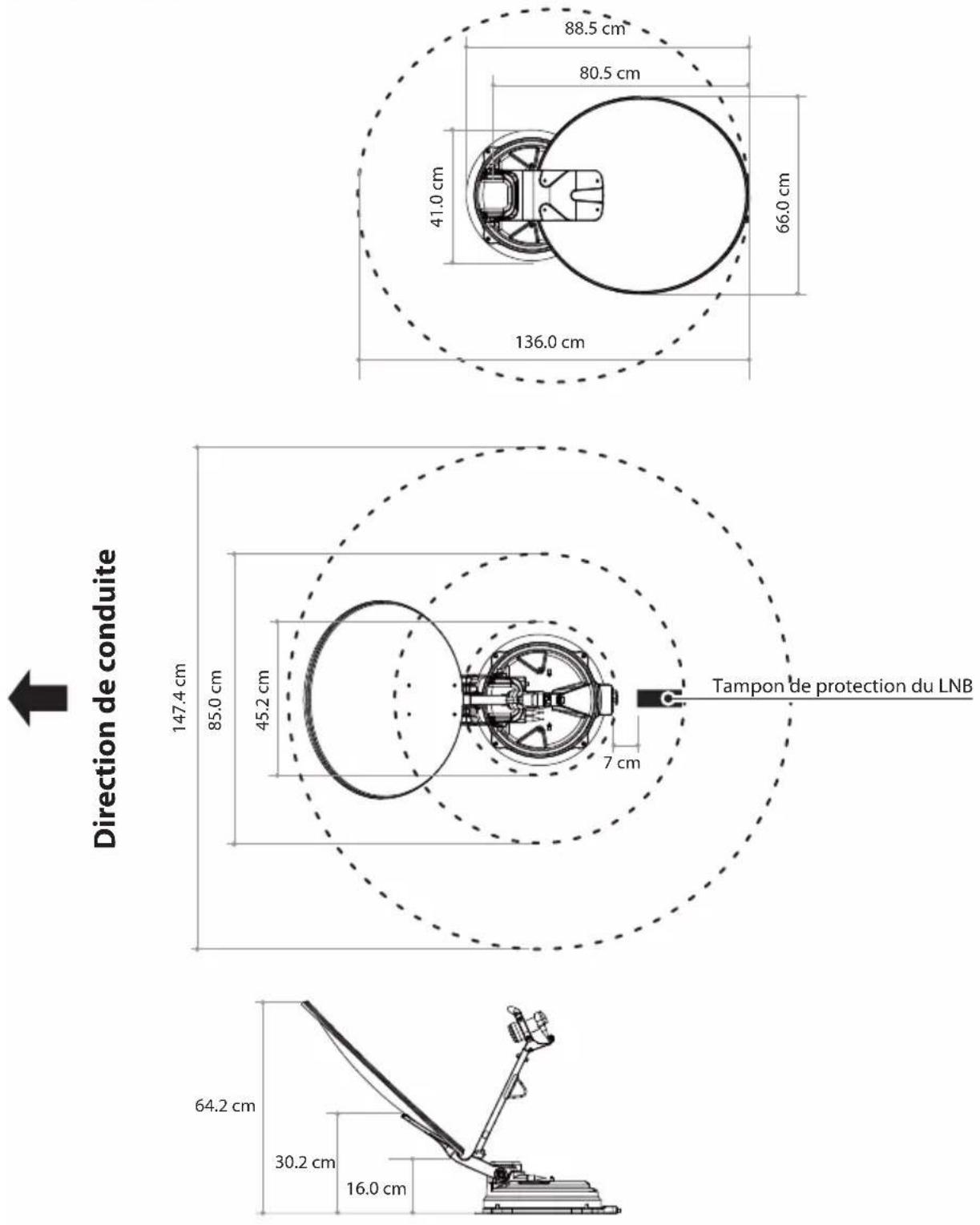

10-1. Espace nécessaire pour le SNIPE DISH 22

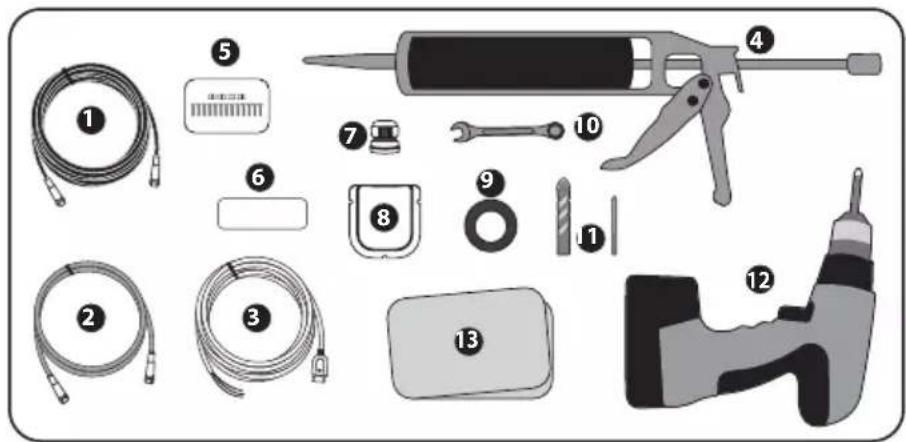

10-2. Équipement pour l'installation 24

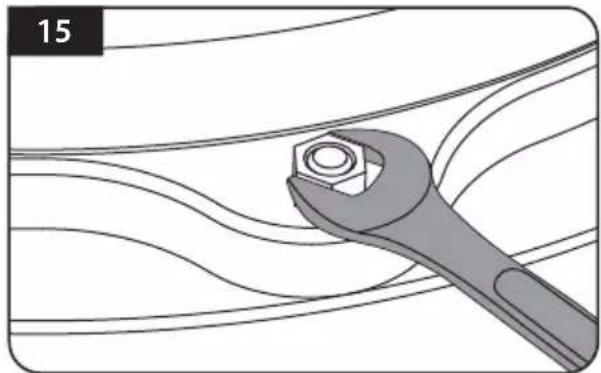

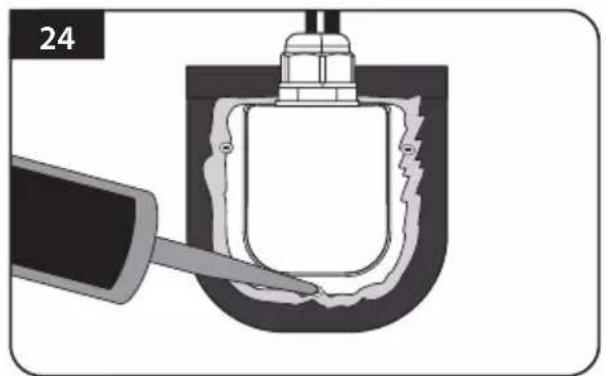

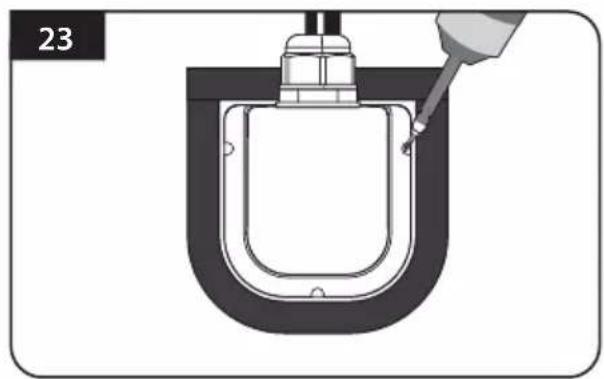

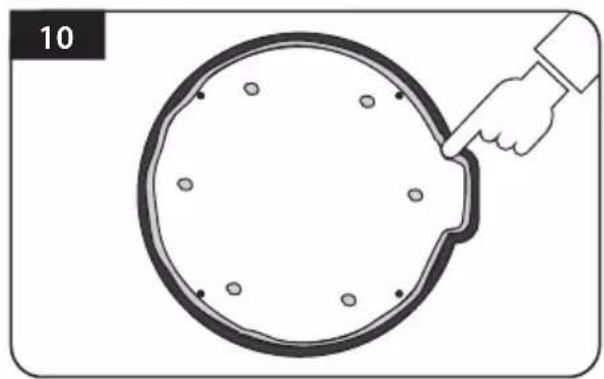

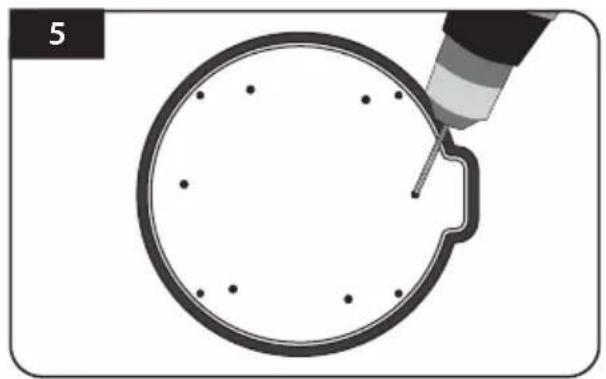

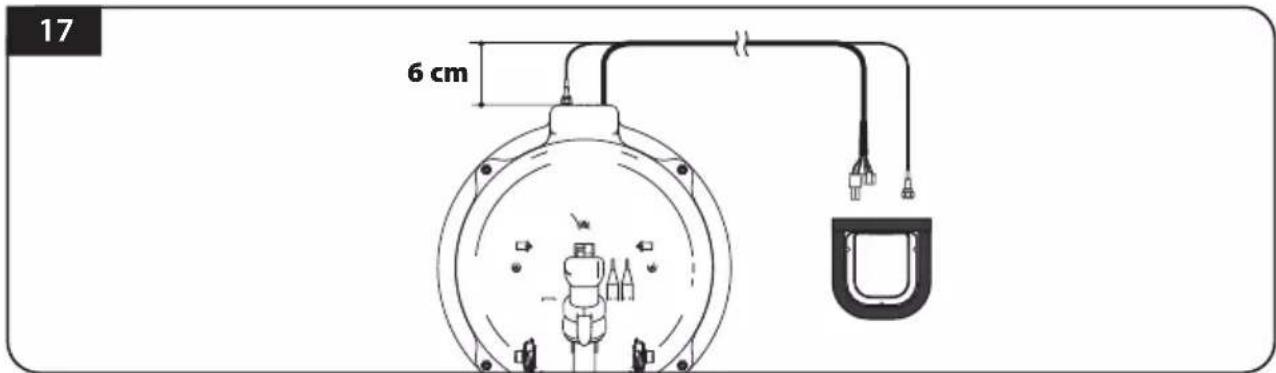

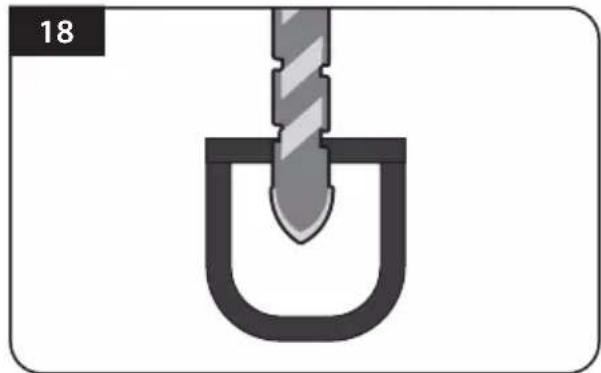

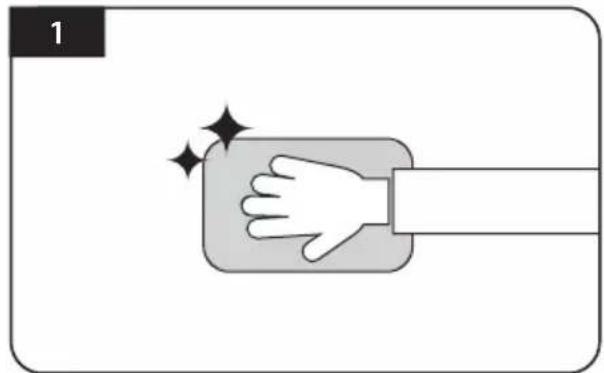

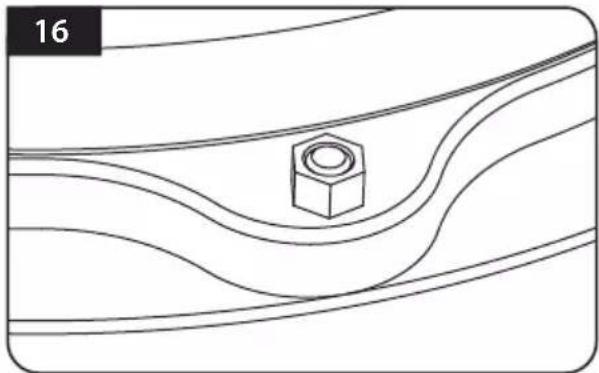

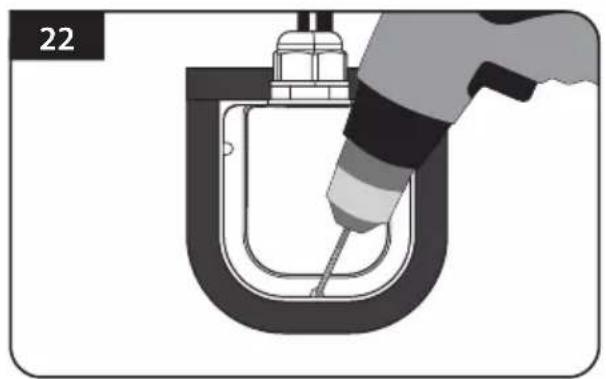

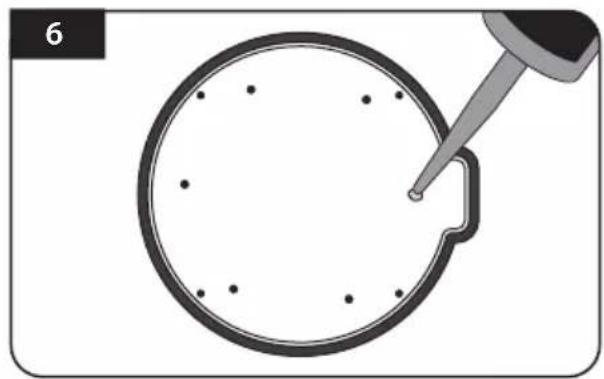

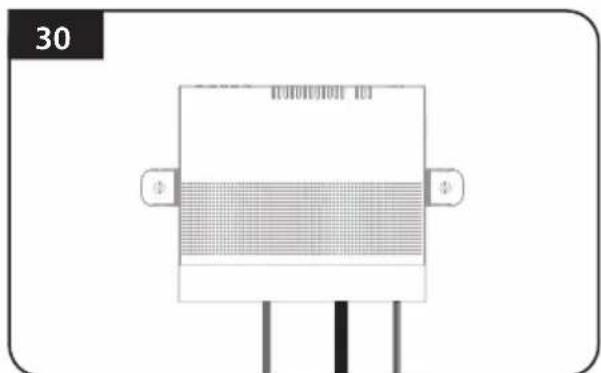

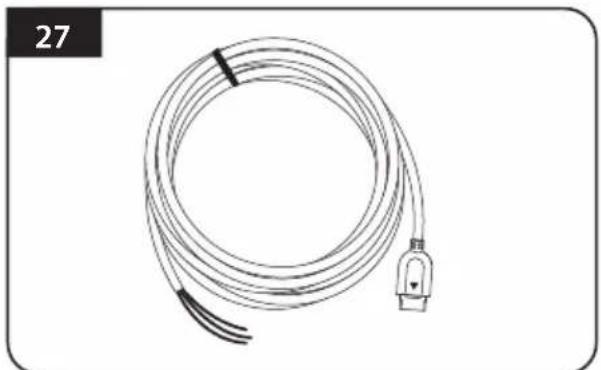

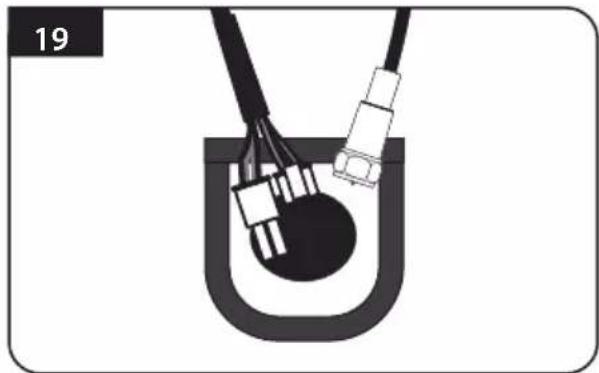

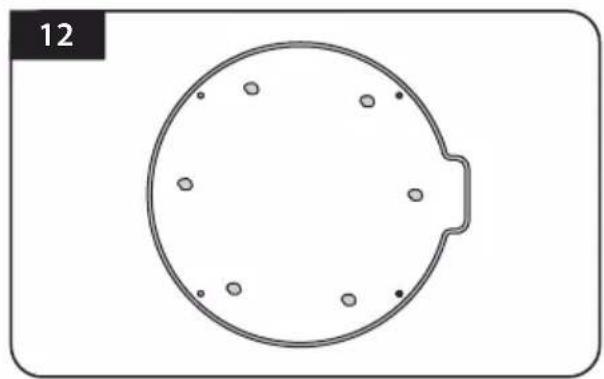

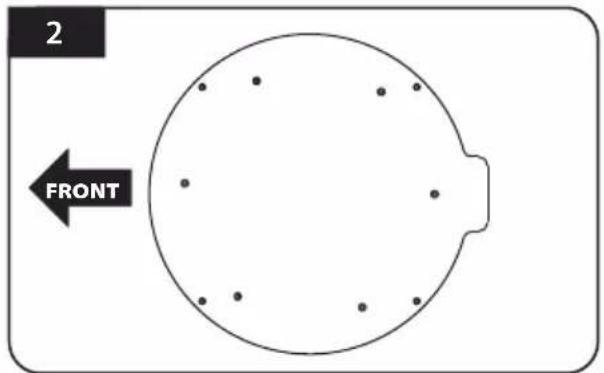

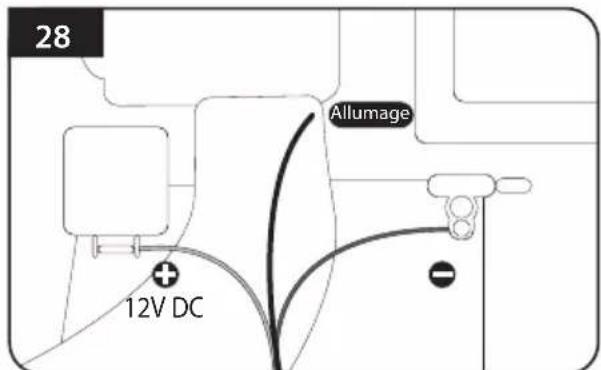

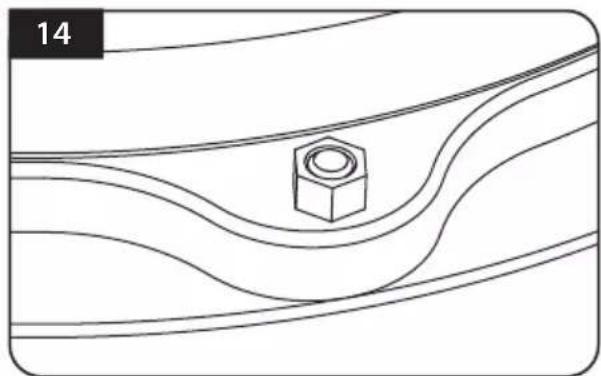

10-3. Instructions pour l'installation 24

1. Informations générales

1-1. Introduction

Ces instructions décrivent les fonctions et le fonctionnement du système de satellite SNIPE DISH. Un fonctionnement correct et sûr du système ne peut être assuré qu'en suivant ces instructions.

Votre SNIPE DISH est un système d'antenne de télévision par satellite intelligent qui peut s'aligner automatiquement vers un satellite préréglé, tant que le système est situé dans l'empreinte du satellite sélectionné.

Pour le fonctionnement général, s'il vous plaît assurer vous que le système a toujours une vue dégagée sur le ciel. Si le faisceau de signal du satellite est interrompu par des obstacles tels que des montagnes, des bâtiments ou des arbres, l'appareil ne fonctionnera pas et aucun signal TV ne sera reçu.

1-2. Utilisation et fonctionnement appropriés

Ce produit a été conçu pour une installation fixe sur des véhicules dont la vitesse maximale est de 130 km / h. Il est conçu pour viser automatiquement une antenne au niveau des satellites de télévision géostationnaires. La puissance du système est fournie par un système électrique standard du véhicule avec une tension nominale de 12 Volts du Courant Continu.

L'utilisation de l'équipement à toute autre fin n'est pas autorisée.

Veuillez également noter les instructions suivantes du fabricant :

• Il est interdit de changer l'ensemble du dispositif en supprimant ou en ajoutant des composants individuels. L'utilisation de tout autre parabole parabolique ou LNBà ceux installés à l'origine n'est pas autorisée.
• L'installation ne doit être effectuée que par un personnel suffisamment qualifié. Toutes les instructions contenues dans les Instructions d'installation fournies, qui sont fournies séparément, doivent être suivies attentivement.
• Le produit ne nécessite aucune maintenance régulière. Les logements et boîtiers ne doivent pas être ouverts. Les travaux de vérification et d'entretien doivent toujours être effectués par un spécialiste qualifié.
• Toutes les directives pertinentes et approuvées de l'industrie automobile doivent être observées et respectées.
• L'équipement ne doit être installé que sur des toitures rigides.
• Évitez de nettoyer votre véhicule avec le système de satellite monté dans un lave-auto à une baie ou une station de lavage de voitures, ou avec un nettoyeur haute pression.
• En cas d'orage ou de vents forts, amener l'antenne fermée vers le bas.

1-3. Consignes de sécurité

Afin de vous assurer que votre SNIPE DISH fonctionne correctement, vous devez vous assurer qu'elle est conforme aux Instructions d'utilisation de ce manuel et utilisé conformément à son but prévu.

Lorsqu'elle est correctement installée, l'antenne prend automatiquement la position de repos, lorsque l'allumage est enclenché, et se verrouille.

Le conducteur du véhicule doit inspecter l'antenne avant de partir pour s'assurer que l'antenne est correctement stockée dans un endroit sûr. Vérifiez à l'œil nu pour voir si l'antenne est entièrement pliée.

En tant qu'utilisateur de cet équipement, vous êtes responsable de vous assurer que vous respectez les lois et règlements en vigueur.

Le fabricant décline toute responsabilité pour les dommages directs ou indirects du système, des véhicules à moteur ou d'autres équipements en raison d'une mauvaise utilisation de la batterie ou d'une installation erronée ou d'une connexion incorrecte du câble.

2. Contenu

2-1. Ensemble de composants

Unité principale

Tête d'armature M6 × 15 (4), M6 Rondelle de moule plate (4)

Serre-cable (1), Sems1 M4 × 10 (1) (x2 Pour le modèle d'inclinaison automatique) Sems2 M6x55 (1)

Contrôleur bras de fixation, Couvercle du câble arrière

Câble de signal (7m) (X2 pour les sorties jumelles optionnelles)

Câble d'alimentation

presse-étoupe (pièce d'étanchéité)

M4×20 (13), M8 Écrou de blocage (4)

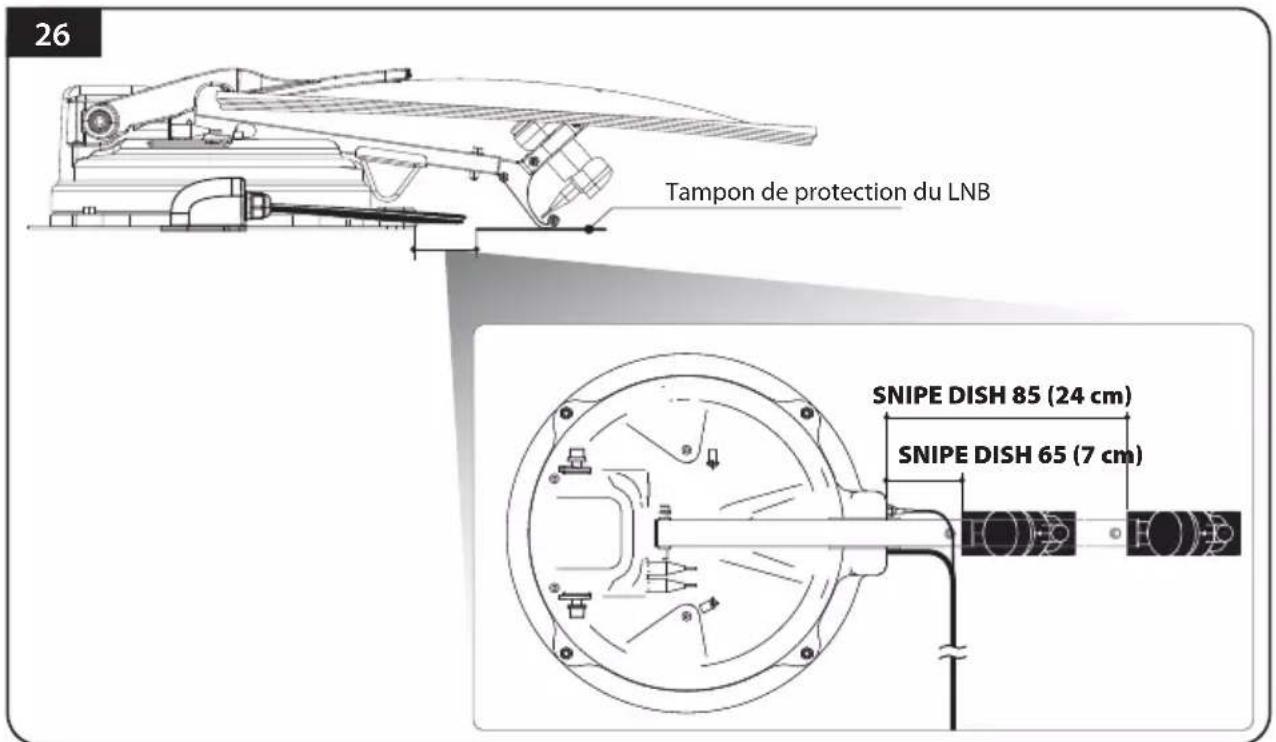

Tampon de protection du LNB

Manuel de l'utilisateur

※ Les composants réels peuvent différer des images ci-dessus.

2-2. Noms des pièces

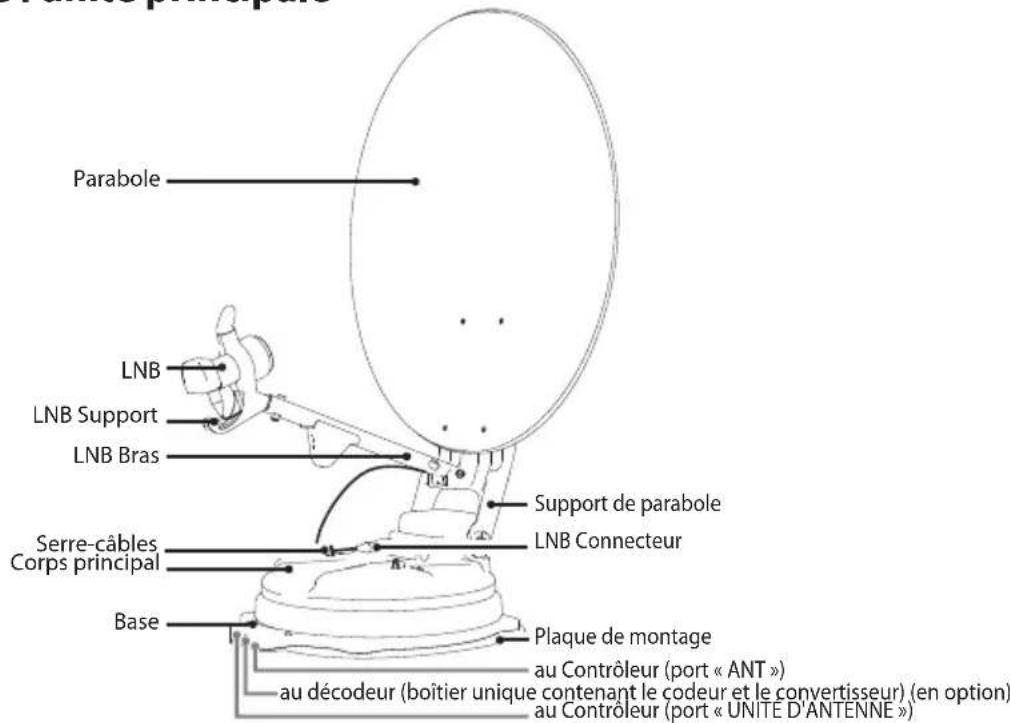

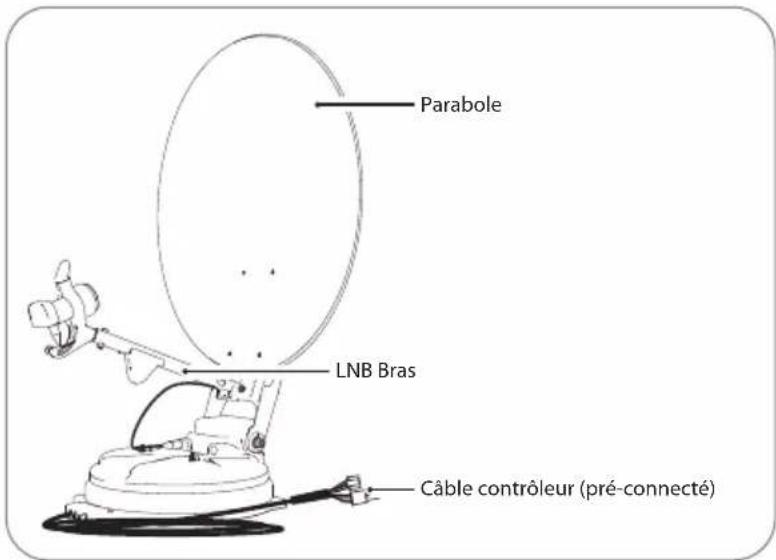

Pièces de l'unité principale

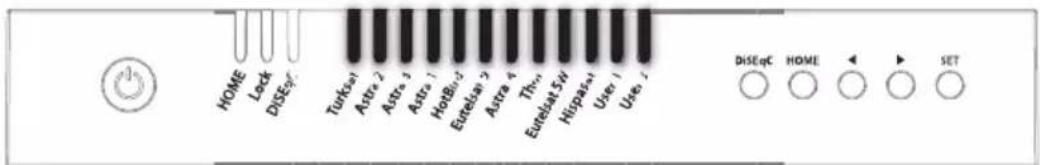

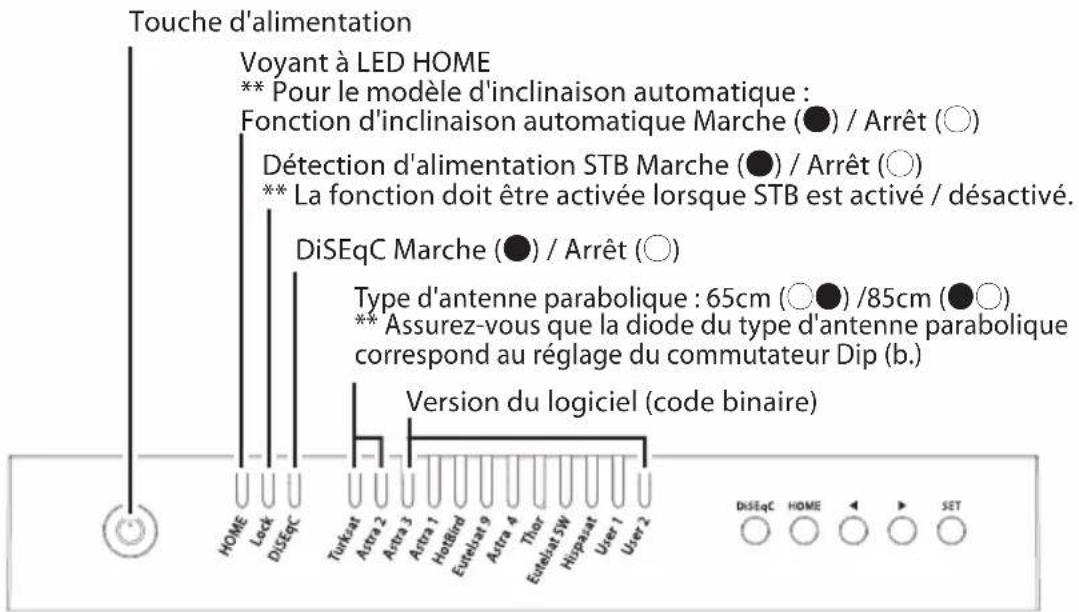

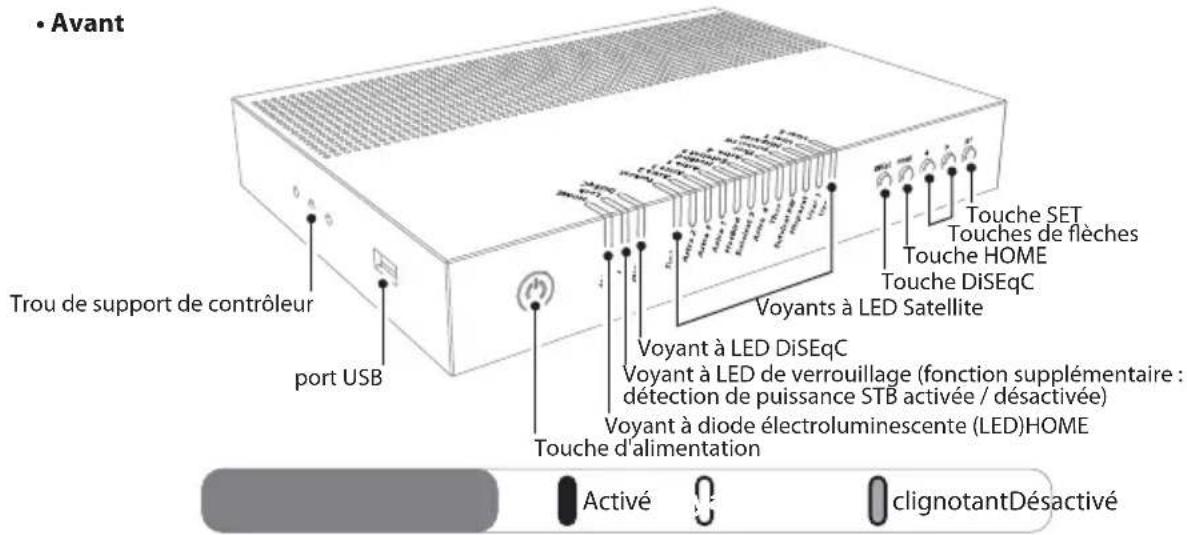

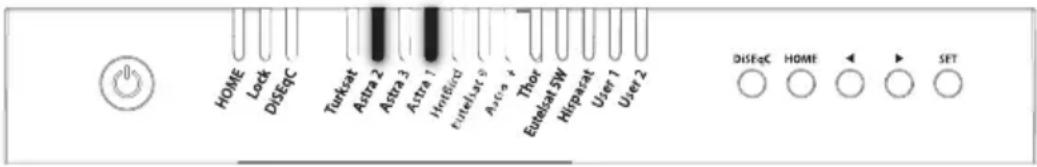

Pièces du Contrôleur

• Arrière

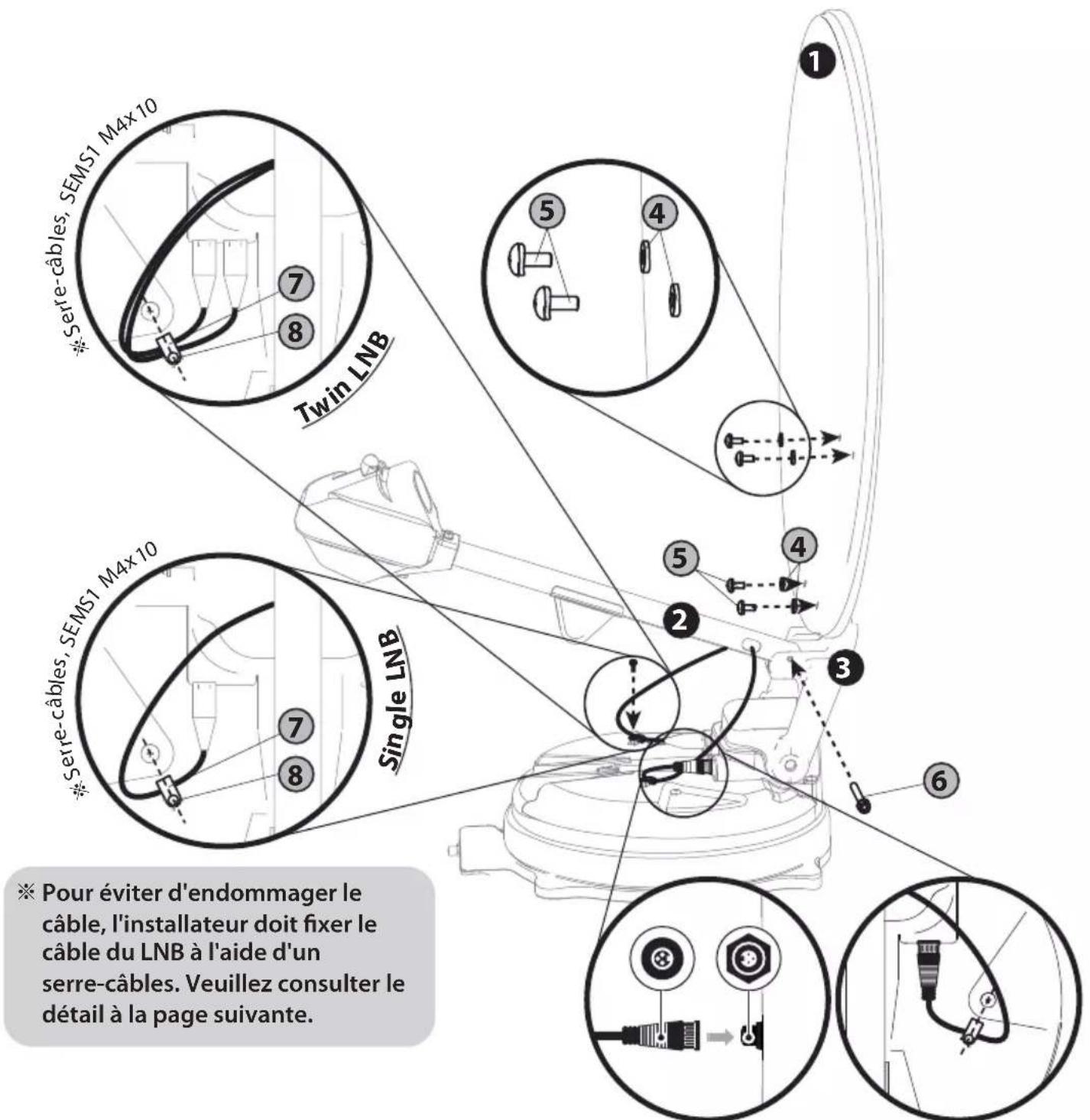

3. Comment assembler

Étape 1 : Allumer Brancher l'appareil et appuyez sur SET sur n'importe quel satellite
Étape 2 : Lorsque le support de parabole est levée jusqu'à direction verticale (environ 90 degrés), éteindre l'appareil

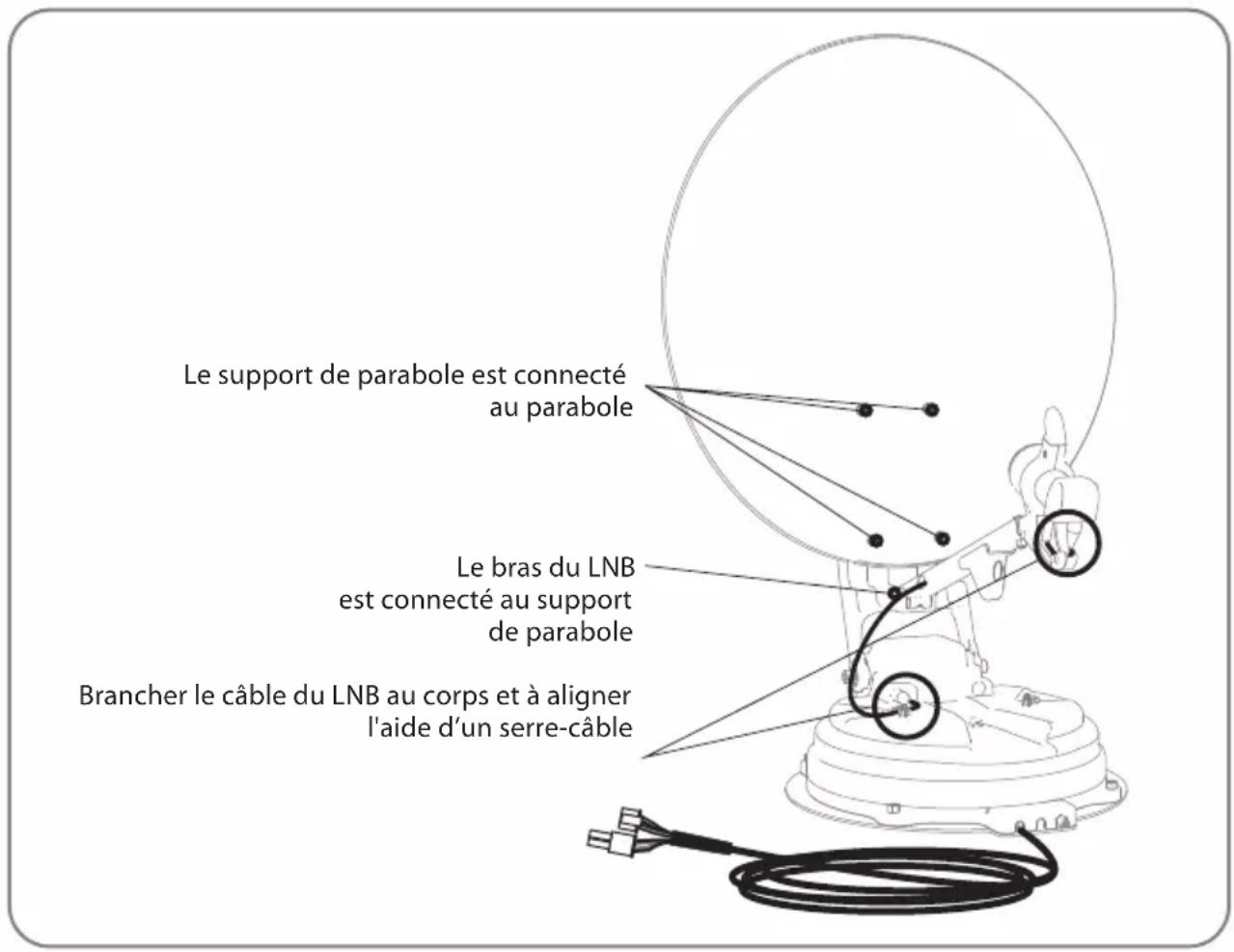

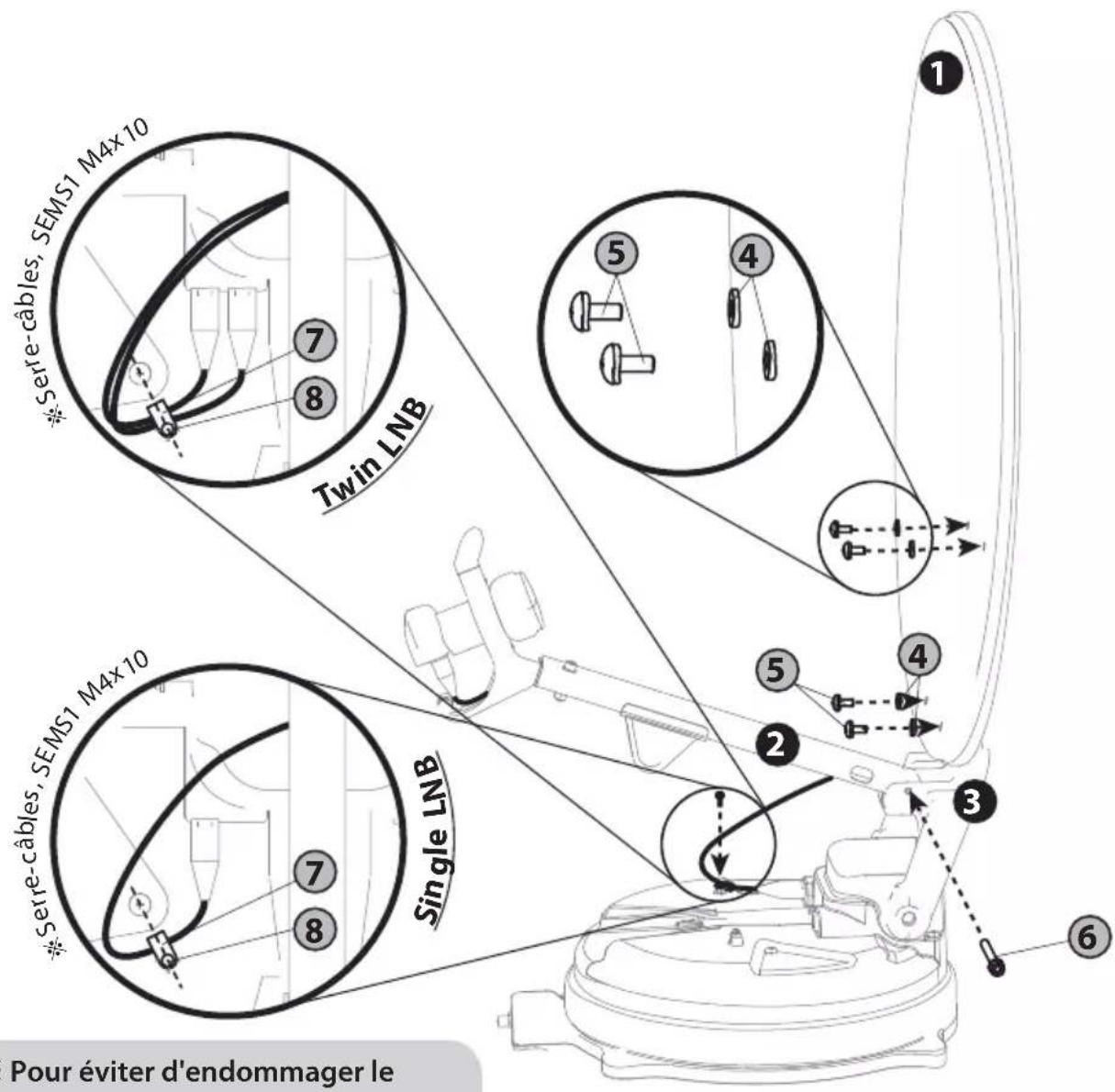

Étape 3 : Connecter le parabole au support de parabole

Étape 4 : Connecter le bras du LNB au support de parabole

Étape 5 : Brancher le câble du LNB au connecteur sur le corps et couvrir le connecteur du LNBavec un bouchon étanche pour la protection

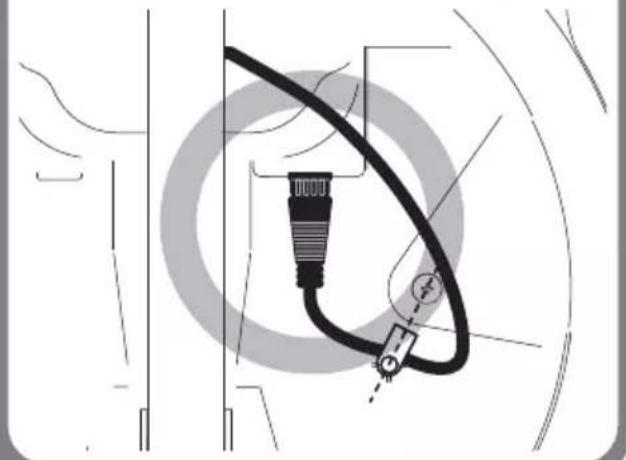

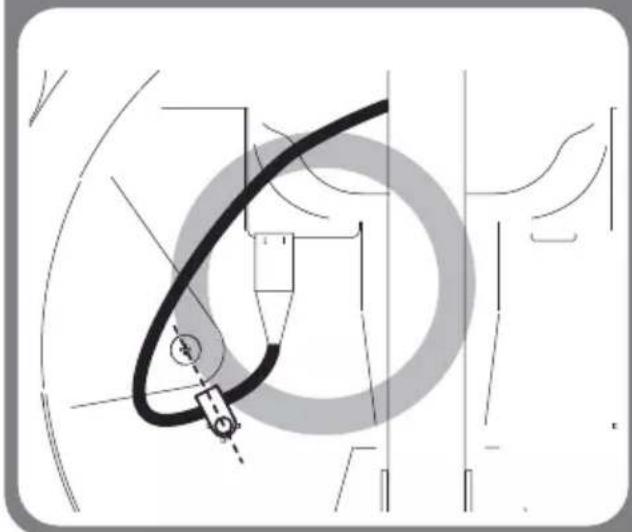

Étape 6 : Aligner le câble du LNB sur le corps à l'aide d'un serre-câble

※ Pour éviter d'endommager le câble, l'installateur doit fixer le câble du LNB comme indiqué sur l'image agrandie aux pages suivantes 11.

Étape 7 : Allumer et vérifier si l'installation est terminée comme le positionnement HOME

• Antenne parabolique de 65 cm

N° QuantitéNom de la pièce
1	Parabole	1
2	LNB Bras	1
3	Support de parabole	1
4	Rondelle de moule plate M6	4
5	Tête bombée M6x15	4
6	SEMS2 M6x55	1
7	Serre-câbles	1
8	SEMS1 M4x10	1

Pour éviter d'endommager le câble, l'installateur doit fixer le câble du LNB à l'aide d'un serre-câbles. Veuillez consulter le détail à la page suivante.

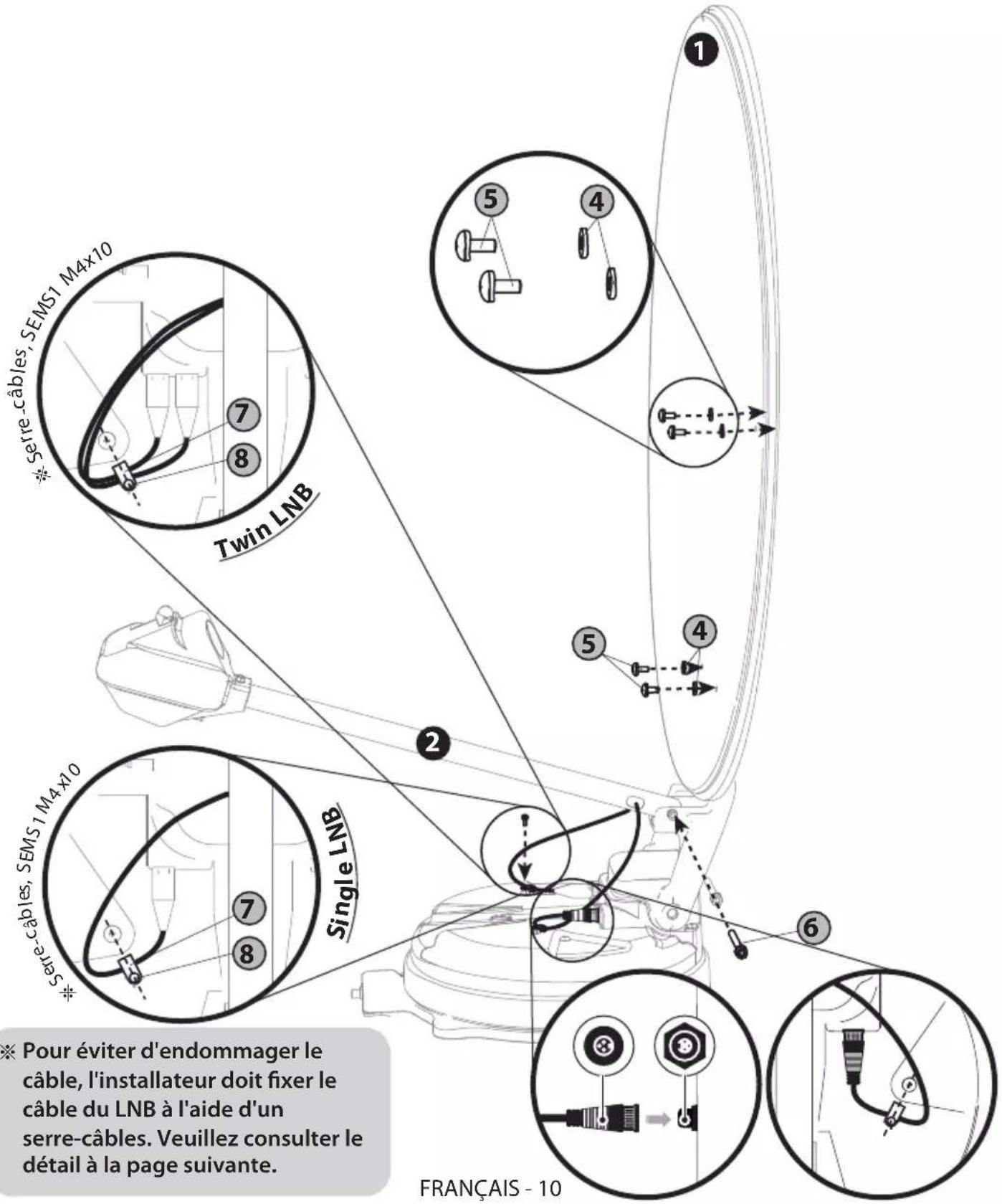

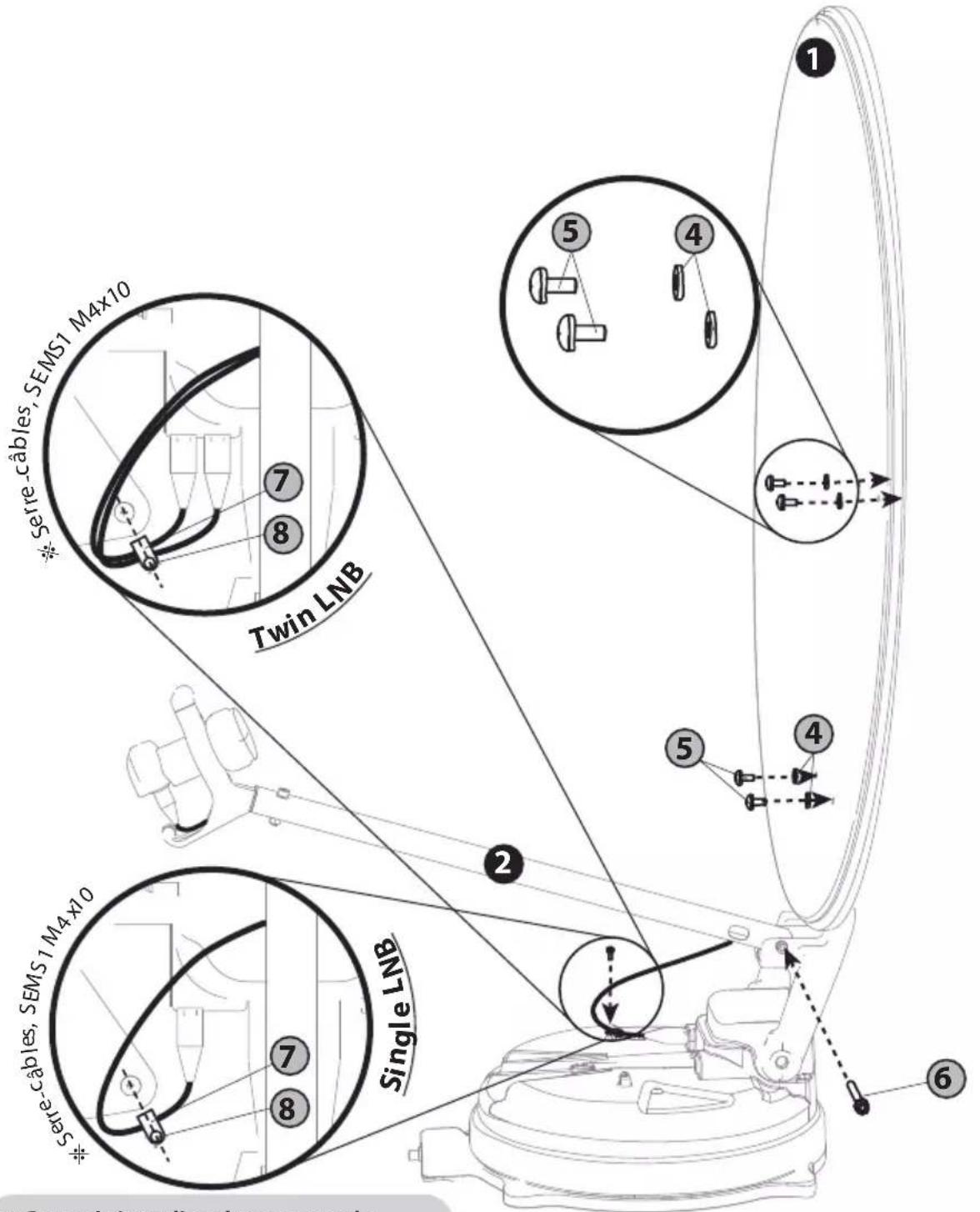

• Antenne parabolique de 85 cm

N° QuantitéNom de la pièce
1	Parabole	1
2	LNB Bras	1
3	Support de parabole	1
4	Rondelle de moule plate M6	4
5	Tête bombée M6x15	4
6	SEMS2 M6x55	1
7	Serre-câbles	1
8	SEMS1 M4x10	1

※ Pour éviter d'endommager le câble, l'installateur doit fixer le câble du LNB à l'aide d'un serre-câbles. Veuillez consulter le détail à la page suivante.

• Inclinaison automatique antenna de 65cm

N° QuantitéNom de la pièce
1	Parabole	1
2	LNB Bras	1
3	Support de parabole	1
4	Rondelle de moule plate M6	4
5	Tête bombée M6x15	4
6	SEMS2 M6x55	1
7	Serre-câbles	2
8	SEMS1 M4x10	2

• Inclinaison automatique antenna de 85cm

N° QuantitéNom de la pièce
1	Parabole	1
2	LNB Bras	1
3	Support de parabole	1
4	Rondelle de moule plate M6	4
5	Tête bombée M6x15	4
6	SEMS2 M6x55	1
7	Serre-câbles	2
8	SEMS1 M4x10	2

Bon exemple d'installation

Câble d'inclinaison automatiqueCâble LNB

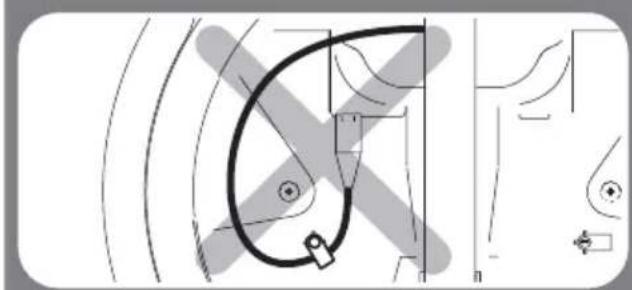

Mauvais exemple d'installation

※ Mauvais exemples pour simple et double LNB

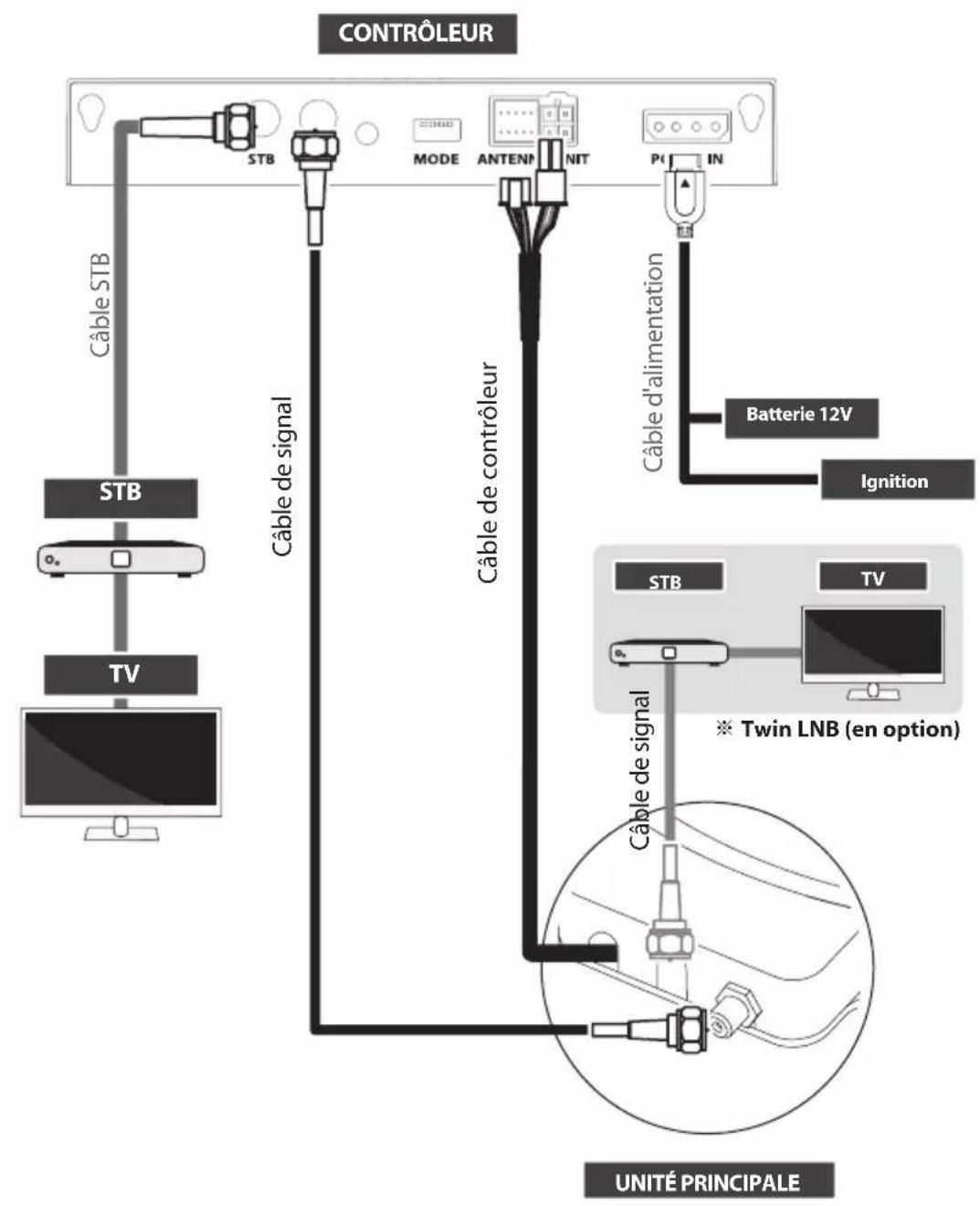

4. Schéma de raccordement

• Utiliser le câble de contrôleur pour connecter l'antenne au contrôleur. Le câble de contrôleur est pré-connecté au corps principal.
• Le câble STB et le câble de signal ont des longueurs différentes. Veuillez vérifier les longueurs pour utiliser le câble approprié pour le fonctionnement.
• Veuillez-vous assurer que les câbles fournis sont utilisés et non modifiés de toute façon.

※ STB supplémentaire peut afficher les canaux satellites sélectionnés à la STB principale, et ne peut pas sélectionner ou changer le satellite. Seule la STB principale qui est connectée via le contrôleur a la fonction de soutien DiSEqC.

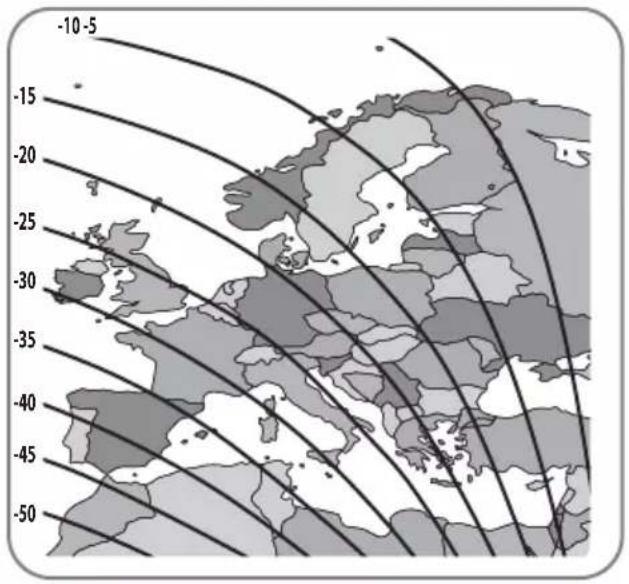

5. Réglage de l'inclinaison

※ Pour les modèles standards SNIPE DISH uniquement. Pas besoin de Inclinaison automatique uniquement.

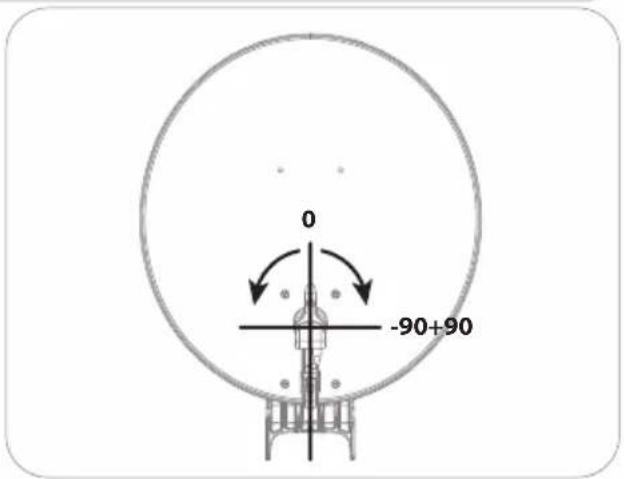

Le LNB à la fin du satellite capte un signal horizontal ou vertical. Pour changer le signal horizontal au signal vertical, tourner le LNB à 90° (vice versa).

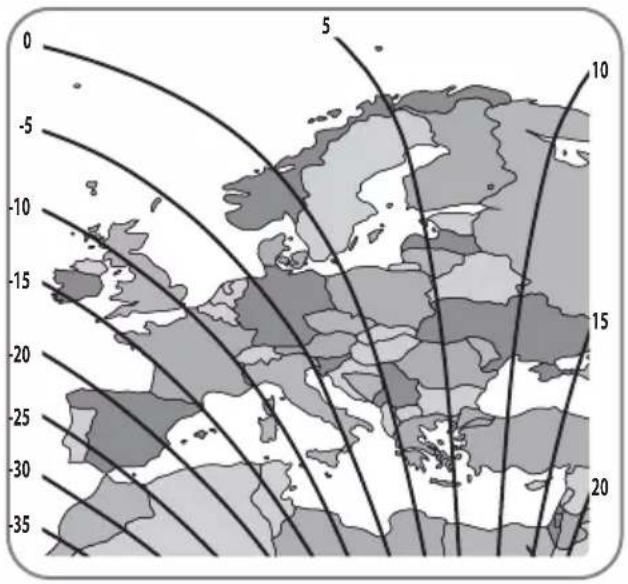

Le réglage de l'inclinaison est requis en fonction des satellites et des régions cibles. Pour obtenir la meilleure qualité de signal, ajustez l'inclinaison en vous reportant aux images ci-dessous.

La précision n'est pas importante, donc une petite tolérance sera acceptable. Il sera facile de vérifier la qualité du signal du satellite sur STB en tournant petit à petit le LNB.

Turksat @ 42.0°E Astra2 @ 28.2°E

6. Description fonctionnelle

6-1. Préparation à l'utilisation

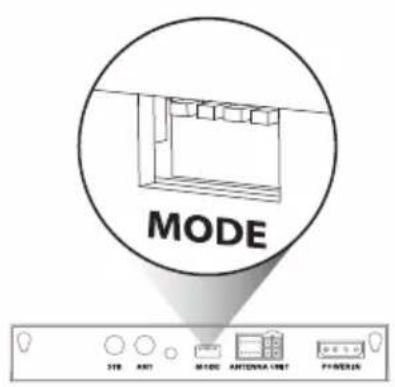

Voir tableau ci-dessous pour trouver le modèle et faire correspondre le contrôleur a préréglage correct au besoin.

Vous devriez laisser comme il est et ne pas modifier le réglage en tant que propre discrétion, sauf incompatibilité avec le modèle.

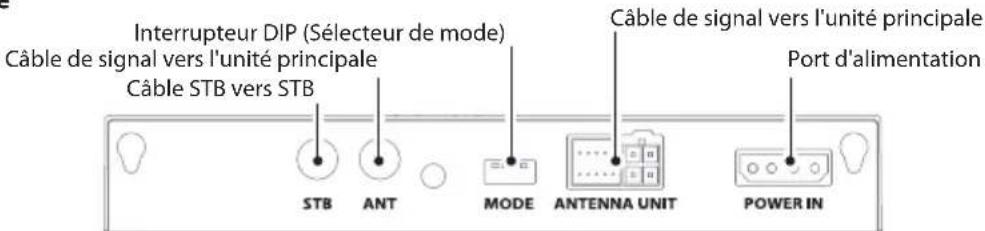

Arrière du Contrôleur

d'antenne Modèle	65cm	85cm
Standard	#2 vers le bas	#1 vers le bas
Inclinaison automatique	#2,4 vers le bas	#1,4 vers le bas

※ Un réglage incorrect entraîne une détérioration des performances de réception.

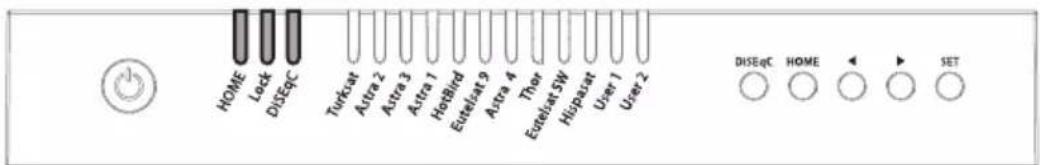

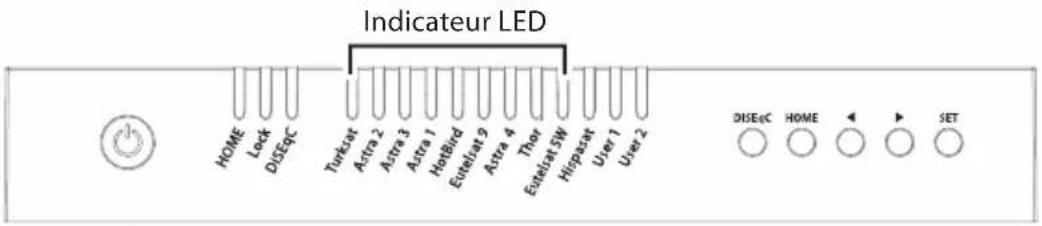

a. Tous les voyants à LED de satellite clignotent par satellite et le système est affiché comme image ci-dessous

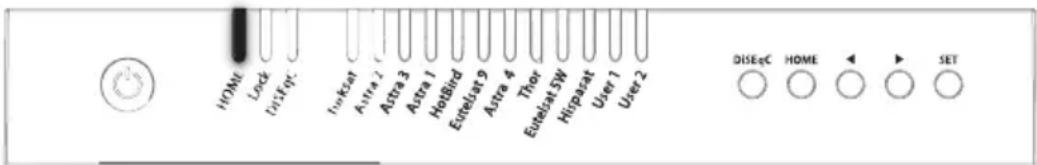

b. Lorsque le Voyant à LED HOME devient stable, cela signifie que l'antenne est prête à fonctionner (si l'antenne n'est pas au mode HOME, le Voyant à LED HOME clignote en rentrant HOME)
c. Pour allumer l'appareil, appuyez sur le bouton POWER et vérifiez que les LED sont allumées.

Pour éteindre l'appareil, appuyez sur le bouton POWER et maintenez-le enfoncé jusqu'à ce que tous les voyants soient allumés.

l'appareil sera éteint lorsque le bouton est relâché

6-2. Recherche du satellite

a. Aller sur le satellite cible à l'aide des touches de flèches et appuyer sur SET pour effectuer la recherche

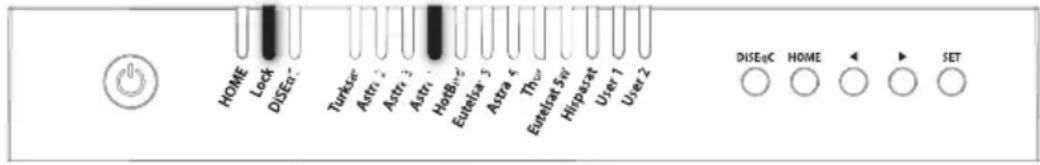

b. Le voyant à LED de verrouillage clignote pendant le processus de recherche et devient stable lorsque le satellite cible est verrouillé

Par exemple :

c. Si un satellite incorrect est sélectionné, passer au satellite correct et appuyer sur SET pour confirmer la sélection de nouveau satellite
d. Après l'utilisation ou avant le déplacement, appuyer sur HOME pour le positionnement HOME

6-3. Réglage DiSEqC 1.1

Référez les satellites prédéfinis de SNIPE DISH pour DiSEqC 1.1 lorsque vous faites la configuration de l'utilisateur à STB

n° LNB Satellite
1	LNB 1	Turksat
2	LNB 2	Astra 2
3	LNB 3	Astra 3
4	LNB 4	Astra 1
5	LNB 5	Hotbird
6	LNB 6	Eutelsat 9
7	LNB 7	Astra 4
8	LNB 8	Thor
9	LNB 9	Eutelsat 5W
10	LNB 10	Hispasat
11	LNB 11	Utilisateur 1
12	LNB 12	Utilisateur 2
13	LNB 13	x
14	LNB 14	x
15	LNB 15	Recherche par satellite actuelle
16	LNB 16	Accéder à la position HOME

a. Le réglage par défaut pour DiSEqC est allumé, le voyant à LED DiSEqC est allumé.
Pour activer / désactiver la fonction, assurez-vous que l'antenne est à la position HOME et appuyez sur la touche DiSEqC pendant 2 secondes. (Voir aussi l'état de passage de voyant à LED DiSEqC entre Marche et Arrêt)
b. Pour le fonctionnement DiSEqC de l'antenne, STB doit avoir une liste de satellites correspondant à la liste pré-établie de SNIPE DISH. L'utilisateur doit assigner des satellites dans le même ordre (n° de 1 à 12 dans le tableau ci-dessus) au réglage DiSEqC de STB pour être prêt pour l'utilisation de la fonction DiSEqC

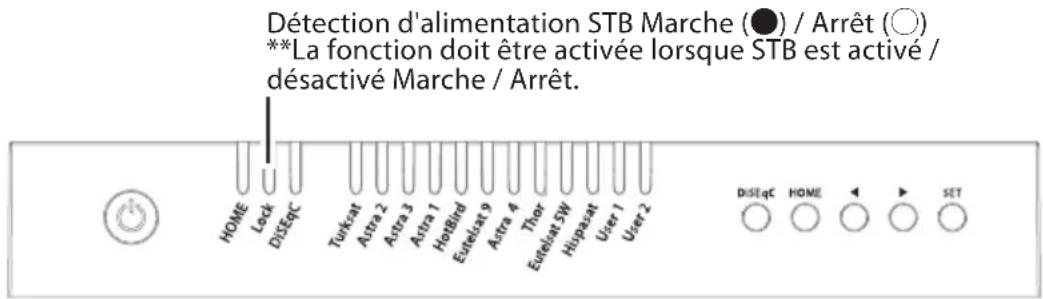

6-4. Détection de l'alimentation STB Marche / Arrêt

a. Assurez-vous que l'appareil est éteint
b. Appuyez sur la touche de flèche droite et maintenez-la enfoncé et mettez Touche d'alimentation sous tension
c. Lorsque le voyant à LED HOME devient stable, cela signifie que le changement de fonction est terminé (si l'antenne n'est pas au mode HOME, le Voyant à LED HOME clignote en rentrant HOME) :

Lorsque STB la détection de puissance (Lock LED) est allumé,

• Le STB auquel le contrôleur est connecté doit être allumé pour marcher l'antenne
• Si le STB est éteint pendant que l'antenne est en marche, l'antenne revient à HOME et n'est pas opéré
• Si le STB est éteint, l'antenne ne fonctionne pas bien que le bouton SET du contrôleur soit pressé

Lorsque STB la détection de puissance (Lock LED) est éteinte,

- L'antenne fonctionne avec le contrôleur quel que soit l'état d'alimentation de STB

6-5. Mode économie d'énergie

a. Alors que l'antenne est à la maison, l'antenne s'éteint automatiquement s'il n'y a pas d'entrée du contrôleur pendant 15 minutes
b. Appuyez sur le bouton POWER pour allumer pour faire fonctionner à nouveau

7. Fonctions supplémentaires

7-1. Message d'erreur

Le message d'erreur LED (HOME / Lock / DiSEqC) sera allumée en même temps s'il y a un problème avec l'unité principale et le détail est indiqué comme suit :

n° Indicateur LED Détails de l'erreur
1	Turksat	Batterie faible
2	Astra 2	Erreur du tuner
3	Astra 3	Erreur du moteur AZ
4	Astra 1	Erreur du moteur EL
5	Hotbird	Erreur du moteur SK
6	Eutelsat 9	Erreur de courant du moteur AZ
7	Astra 4	Erreur de courant du moteur EL
8	Thor	Erreur de courant du moteur SK
9	Eutelsat 5W	Erreur de plage EL

7-2. Réinitialisation usine

a. Assurez-vous que l'appareil est éteint
b. Appuyez sur la touche HOME et maintenez-la enfoncé et mettez Touche d'alimentation sous tension

Par exemple :

c. Réinitialisation usine prend moins de 10 secondes
d. Lorsque le voyant à LED HOME devient stable, cela signifie que le changement de fonction est terminé (si l'antenne n'est pas au mode HOME, le Voyant à LED HOME clignote en rentrant HOME)

7-3. Mise à jour du logiciel

a. Transférez le fichier "GALAXY.BIN" sur une clé USB. Ne pas placer dans un dossier
b. Assurez-vous que l'appareil est éteint et branchez l'USB dans le port USB
c. Appuyez sur la touche SET et maintenez-la enfoncé et mettez Touche d'alimentation sous tension
d. Voyants à LED (HOME / Lock / DiSEqC) clignotent en même temps tout en vérifiant la mise à niveau du fichier

e. Mise à niveau du logiciel prend environ 10 secondes
f. Lorsque la mise à niveau est terminée, tous les voyants du satellite clignotent une fois, puis le voyant à LED HOME / Lock / DiSEqC est éteint, le contrôleur est redémarré
g. Lorsque le voyant à LED HOME devient stable, cela signifie que l'antenne est prête à fonctionner

h. Si la mise à niveau a échoué, les voyants à LED HOME / Lock / DiSEqC clignotent 5 fois et reviennent au système précédent

※ Utilisez uniquement le format FAT32 USB.
※ CBI type USB est pas pris en charge.

7-4. Fonction de mise à jour manuelle du satellite

Dans le cas où il y a un satellite spécifique avec une erreur, mettez à jour les informations du satellite manuellement avec l'instruction ci-dessous.

a. Appuyez sur le satellite suivant du satellite avec une erreur à rechercher

• Pour Turksat, Astra 2 est seulement l'option
• Pour Hispasat, Eutelsat 5W est la seule option
• Pour les satellites de repos, chacun a deux options des deux côtés

Par exemple :

b. Une fois que le prochain satellite sélectionné est trouvé (verrouillé), allez au satellite avec une erreur et appuyez sur le bouton SET pendant plus de 2 secondes

• Assurez-vous que le voyant de verrouillage clignote plus rapidement que par seconde pendant la mise à jour.
  Si le bouton est enfoncé pendant moins de 2 secondes, le voyant de verrouillage clignote en mode normal
  c. Si la mise à jour est réussie, tous les voyants du satellite clignotent deux fois et commencent automatiquement à rechercher le satellite
  d. Si la mise à jour échoue, l'antenne revient à la position HOME

• Sélectionnez l'autre option des satellites suivants et procédez de nouveau à la mise à jour comme indiqué ci-dessus

• Si le second essai échoue, consultez le manuel pour la mise à niveau du logiciel

※ Si la mise à niveau ou la réinitialisation d'usine est appliquée, toutes les données stockées seront supprimées.

8. Dépannage

Un certain nombre de problèmes courants peuvent affecter la qualité de réception du signal ou le fonctionnement de l'unité. Les sections suivantes abordent ces questions et les solutions potentielles.

A. Aucune fonction lorsque le contrôleur est mis sous tension

i. Vérifiez à nouveau que toutes les connexions des câbles ont été effectuées correctement.

- Connexion entre l'alimentation et le contrôleur.

- Connexion entre le contrôleur et l'antenne. Assurez-vous que le port gauche de l'antenne est connecté au contrôleur.

ii. Vérifiez si le câble d'alimentation n'a pas été endommagé.

iii. Vérifiez les polarités de la batterie (+/-).

B. Échec de recherche du satellite sélectionné

i. Les signaux des satellites peuvent être bloqués ou dégradées par des bâtiments ou des arbres. Assurez-vous qu'il n'y a aucun obstacle dans une direction sud.

ii. Sélectionnez un autre satellite si celui-ci est verrouillé, puis sélectionnez votre satellite désiré.

iii. Mettez l'appareil hors tension, puis de nouveau sous tension et sélectionnez le satellite souhaité.

C. Problèmes mécaniques

i. Si l'antenne ne se déplace pas dans la position souhaitée.

- Réessayez de mettre l'appareil hors tension / sous tension.

ii. Si l'antenne fait un bruit tout en restant statique.

- Réessayez de mettre l'appareil hors tension / sous tension. Si le problème persiste, veuillez contacter le revendeur / magasin local pour obtenir de l'aide.

D. Autres questions

i. Si le système a été mal câblé, il ne fonctionnera pas correctement. Veuillez contacter le revendeur / magasin local pour obtenir de l'aide pour les dommages causés par le câble.

9. Spécifications techniques

9-1. Dimension

SNIPE DISH 65

9-2. Spécifications techniques

MODÈLE		SNIPE DISH 65	SNIPE DISH 85
Fréquence d'entrée de satellite		De 10,7 à 12,75 GHz	De 10,7 à 12,75 GHz
Polarisation		Verticale et Horizontale	Verticale et Horizontale
Taille typique d'antenne parabolique		65 cm	85 cm
Taille (L x P)		66,0 x 71,0 cm (antenne satellite décalée)	86,0 x 91,0 cm (antenne satellite décalée)
Dimensions (L x P x H)		88,5 x 66,0 x 18,4 cm (antenne parabolique pliée)	110,6 x 86,0 x 18,4 cm (antenne parabolique pliée)
Poids		12,0 kg	13,8 kg
Min PIRE (puissance isotrope rayonnée équivalente)		46 dBW	44 dBW
Plage d'angle (EL / AZ)		De 0° à 145° / 390°	De 0° à 145° / 390°
Plage d'angle (Inclinaison)		Manuel / Automatique (en option)	Manuel / Automatique (en option)
Temps de recherche par satellite		180 secondes (en moyenne)	180 secondes (en moyenne)
	Sortie	Sortie 1/2 (en option)	Sortie 1/2 (en option)
LNB Fréquence de sortie		De 950 à 2 150 MHz	De 950 à 2 150 MHz
Fréquence de l'oscillateur local		9,75 / 10,6 GHz	9,75 / 10,6 GHz
Température de fonctionnement		De -20°C à +60°C	De -20°C à +60°C
Tension d'entrée		12 V Courant continu	12 V Courant continu
Consommation d'énergie		50 W (lors de la recherche)	50 W (lors de la recherche)

10. Installation sur caravanes / autocaravanes

10-1. Espace nécessaire pour le SNIPE DISH

Veillez à ce qu'il y ait suffisamment d'espace pour le SNIPE DISH plié, tout comme pour la plage de fonctionnement (rayon de croisière).

SNIPE DISH 65

Direction de conduite

10-2. Équipement pour l'installation

1 Câble de signal
2 Câble de STB
3 Câble d'alimentation
4 Silicone
5 M4× 20(13), M8 Écrou de blocage(4)
6 Tampon de prote LNB
7 Presse-étoupe
8 Porte-câble
9 Ruban adhésif
10 Clé à molette
11 Trépan de 2 mm, trépan de 25 mm
12 Perceuse électrique
13 Nettoyant

10-3. Instructions pour l'installation

Nettoyer la surface avec un nettoyant

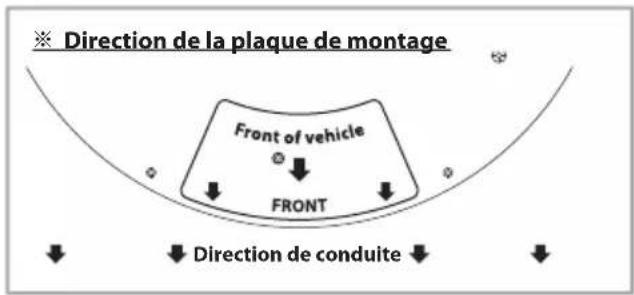

Localiser la plaque de montage au centre du toit du véhicule

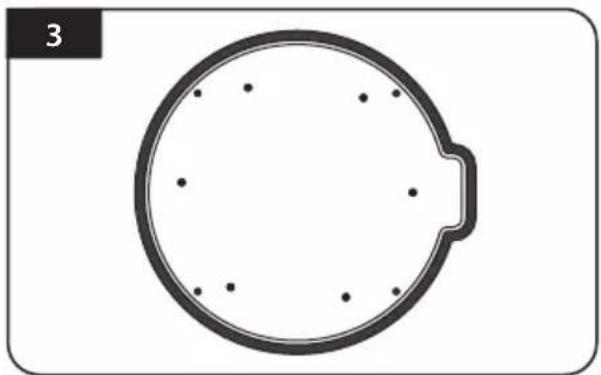

Attacher du ruban adhésif à l'extérieur de la plaque de montage de 5 mm à partir des bords de la plaque

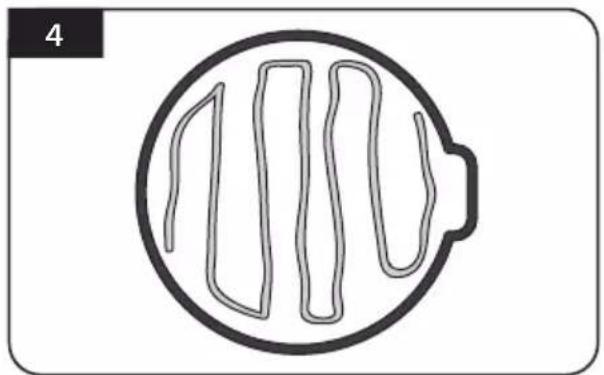

Mettre la plaque de montage de côté pour appliquer de la silicone au sein de la ligne de bande connectée mais laisser un écart de 2cm vers l'intérieur de la ligne

Placer la plaque de montage sur la silicone et faire 6 trous (2 mm) avec une perceuse électrique

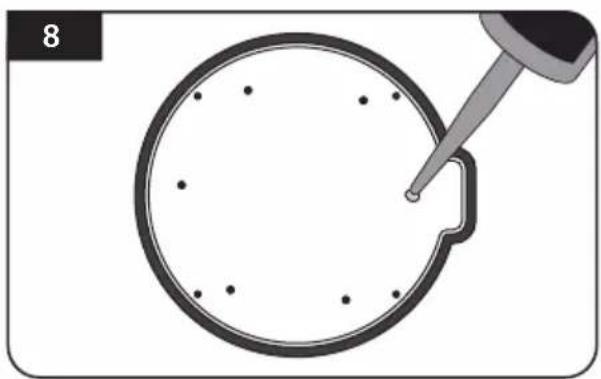

Appliquer de la silicone sur les trous

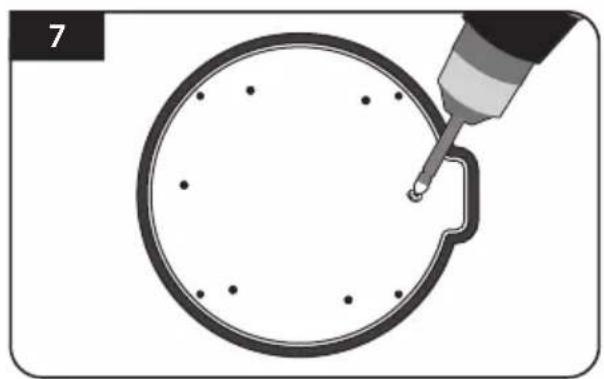

Visser les boulons Réappliquer de la silicone pour couvrir les

Appliquer de la silicone autour du bord de la plaque de montage

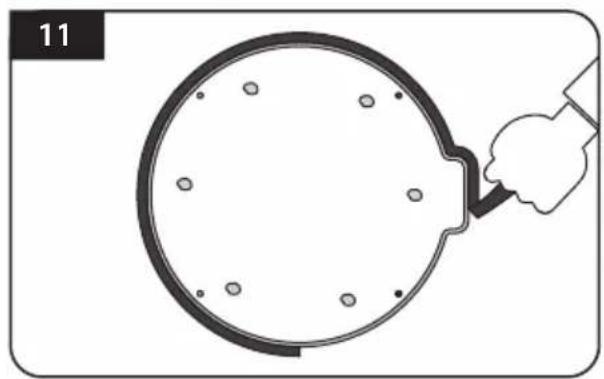

Nettoyer l'excès de la silicone

Retirer le ruban adhésif et laisser sécher

Se préparer à placer l'antenne sur les quatre boulons verticaux

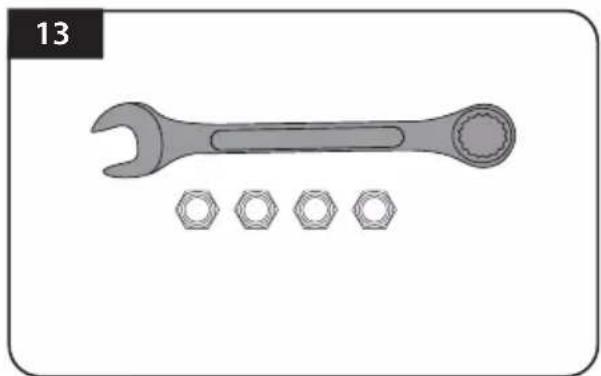

Pièces nécessaires, clé à molette, quatre (4) écrous

Placer l'antenne sur la plaque d'aluminium et placer les rondelles sur chaque boulon

Monter les écrous fournis à chacun des quatre boulons et serrer fermement avec la clé à molette

S'assurer de vérifier que quatre (4) écrous soient serrés

Brancher le câble de signal sur le port d'antenne et placer le porte-câbles en bas à côté du centre de la base de l'antenne, puis appliquer du ruban adhésif à 5 mm à l'extérieur du fond du porte-câbles

Pour éviter les dommages causés par le câble, la mise en forme de câble est nécessaire. En faisant référence à l'image ci-dessus, disposer le câble à partir de l'orifice de base de l'antenne droit de 6 cm, puis le plier au fond du porte-câbles

Percer un trou de 25mm dans le centre de la Bande de frottement

Assurez-vous que la taille du trou est minimale afin que le câble passe à travers

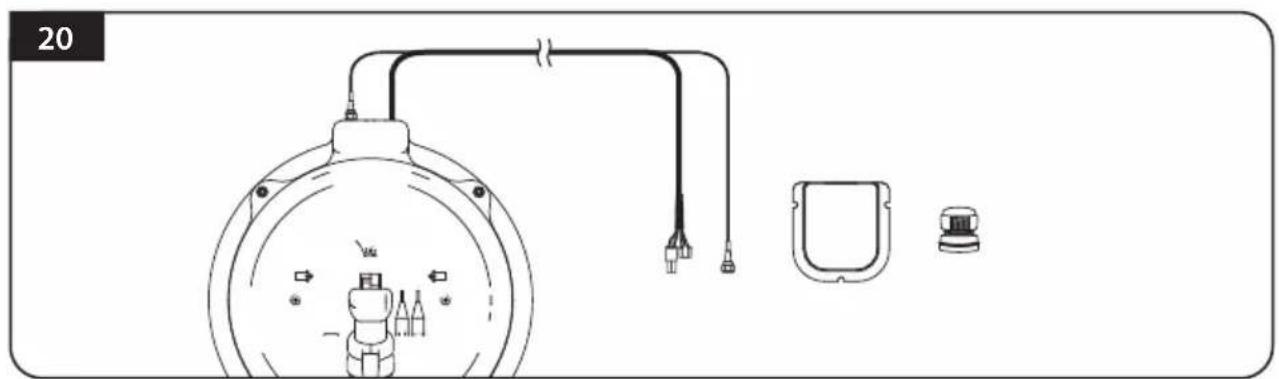

Prendre des câbles de contrôle et des câbles de signal, le porte-câbles et presse-étoupe pour l'installation

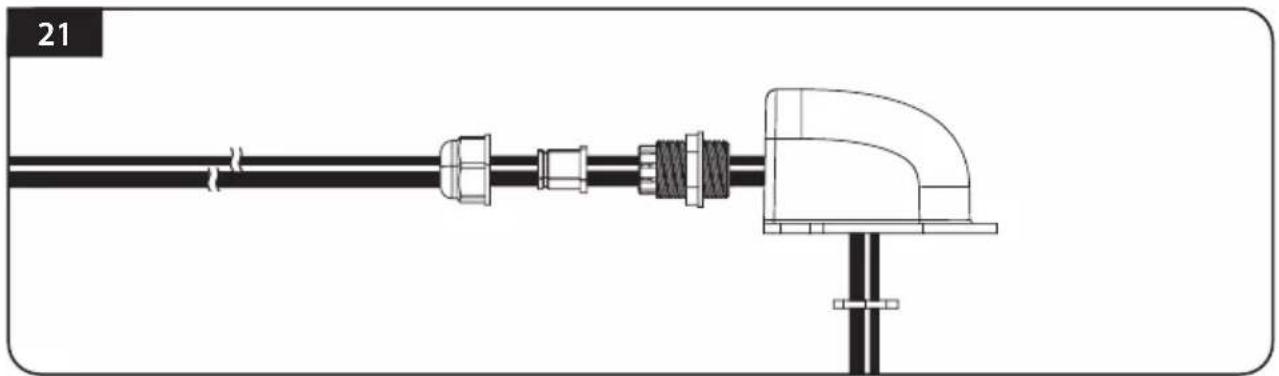

Placer le câble à l'intérieur du porte-câbles comme sur l'image ci-dessus

Placer le porte-câbles assemblé à l'intérieur du ruban adhésif. Percer trois (3) trous de 2 mm

Fixer le porte-câbles sur le toit du véhicule avec trois (3) vis M4 x 20 au niveau des trous de forage réalisés

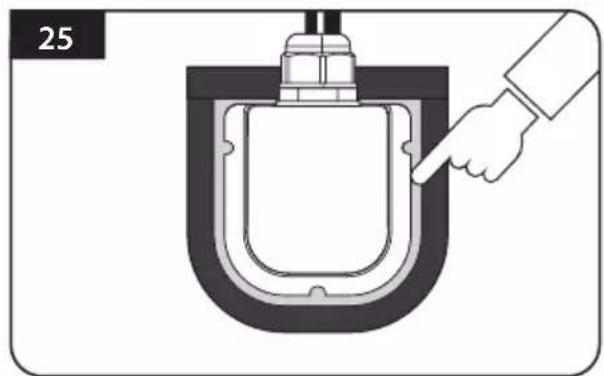

Appliquer de la silicone autour de porte-câbles et sur la partie supérieure des vis pour les rendre étanches

Connector les câbles aux emplacements assignés et enlever le ruban adhésif, puis ranger la silicone avant qu'elle soit séchée

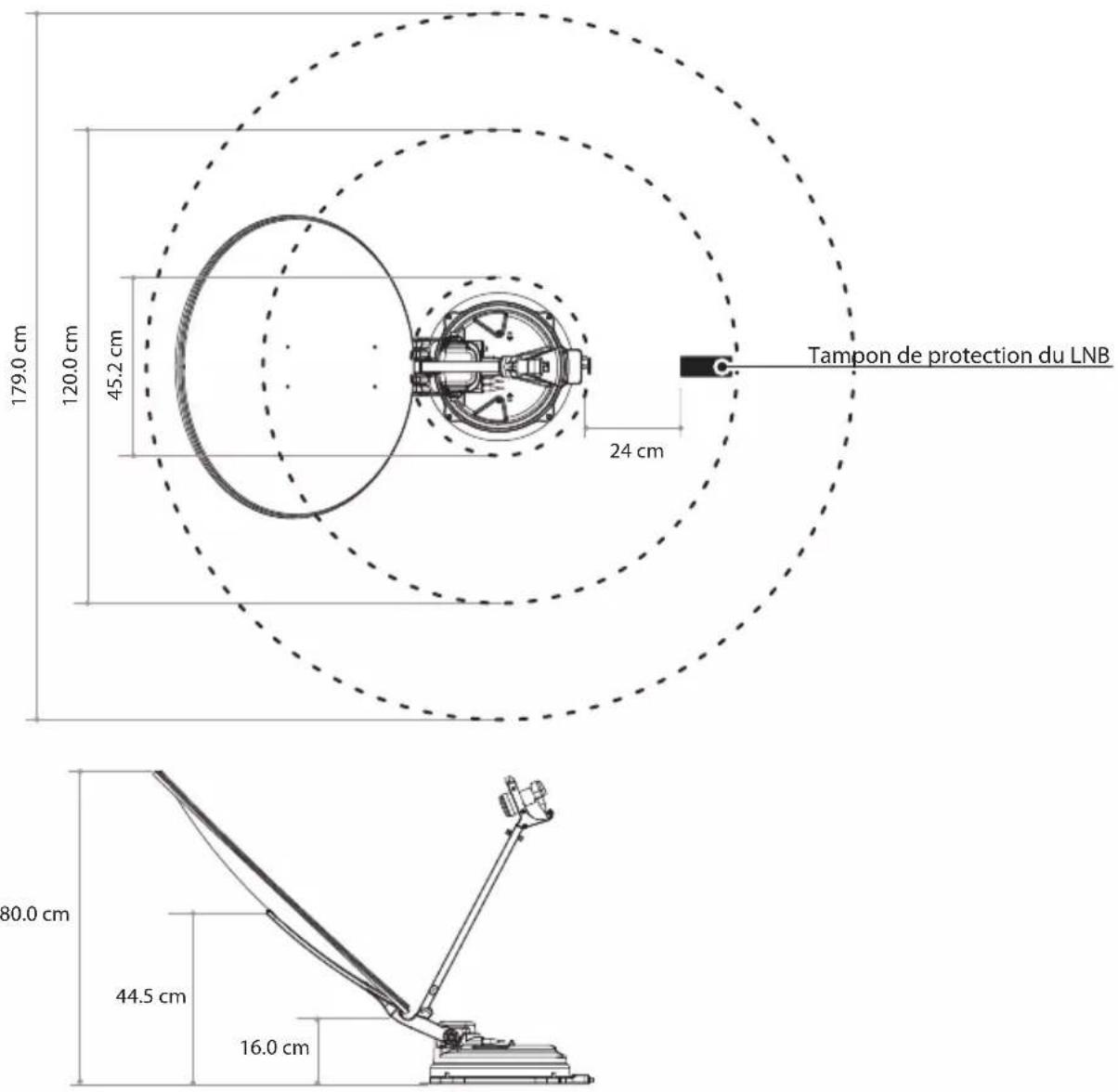

Fixer le tampon de protection du LNB sur le point qui est en dehors de 7 cm (24 cm pour SNIPE DISH 85) de la base de l'antenne. Vérifier que le tampon de protection du LNB est correctement placé là où le support du LNB touche le toit du véhicule

Pour éviter l'enchevêtrement des câbles, s'assurer que le câble du LNB de l'antenne ne soit pas touché par tampon de protection du LNB.

Prendre le câble d'alimentation pour la connexion de la batterie

Faire correspondre les polarités des câbles d'alimentation aux polarités de la batterie, rouge à rouge / noir à noir et le câble d'allumage jaune à l'orifice d'allumage du véhicule

Brancher l'autre extrémité du câble d'alimentation au contrôleur

Placer le contrôleur à l'endroit où l'utilisateur le souhaite avec quatre (4) vis M4 x 20

Inhoudsopgave
